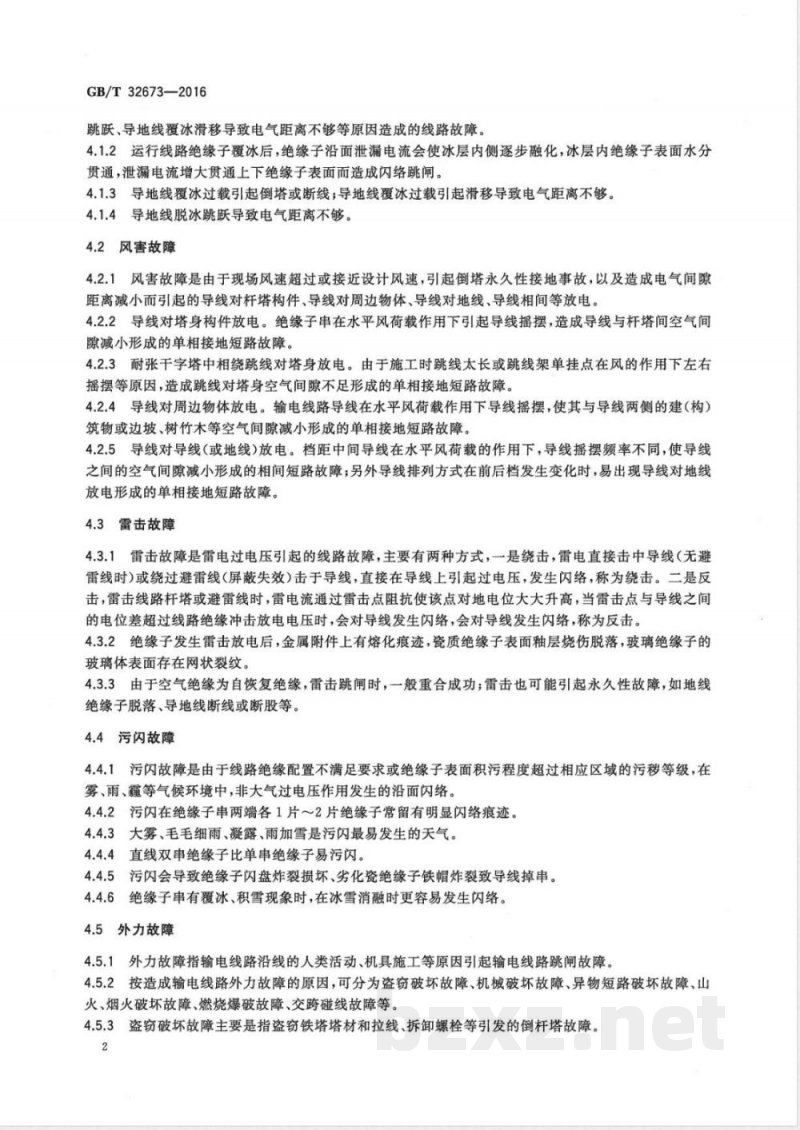

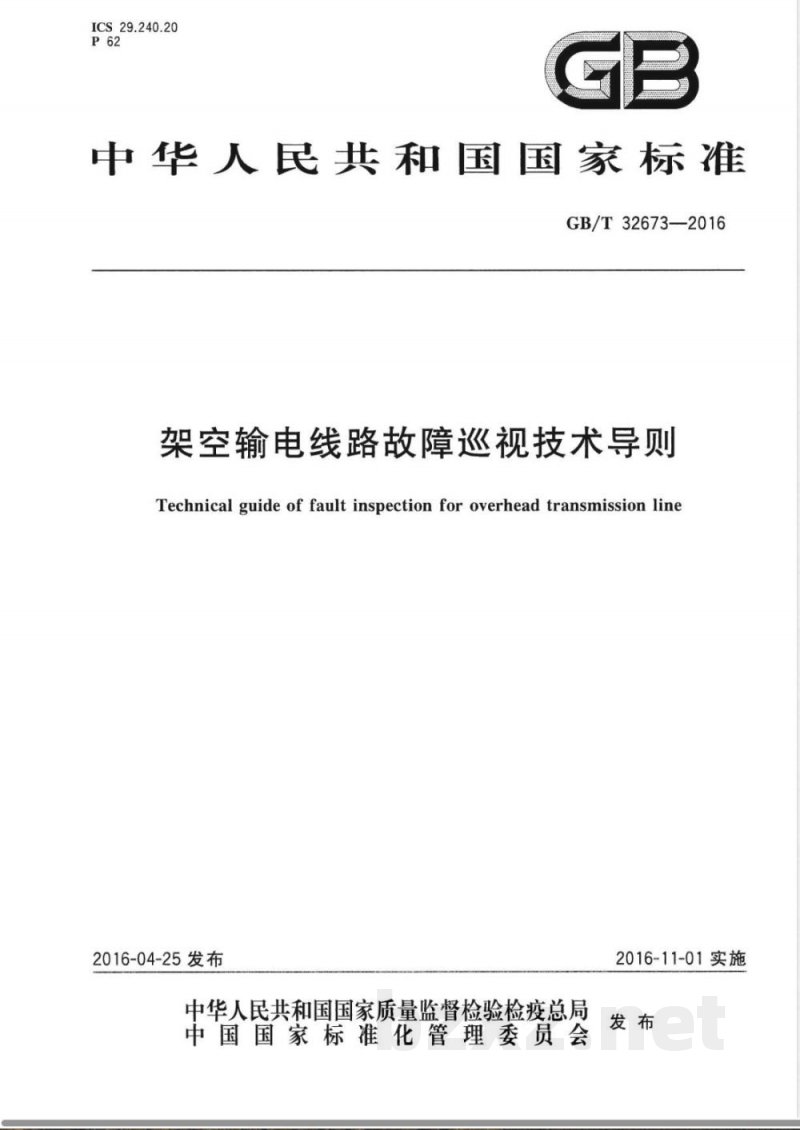

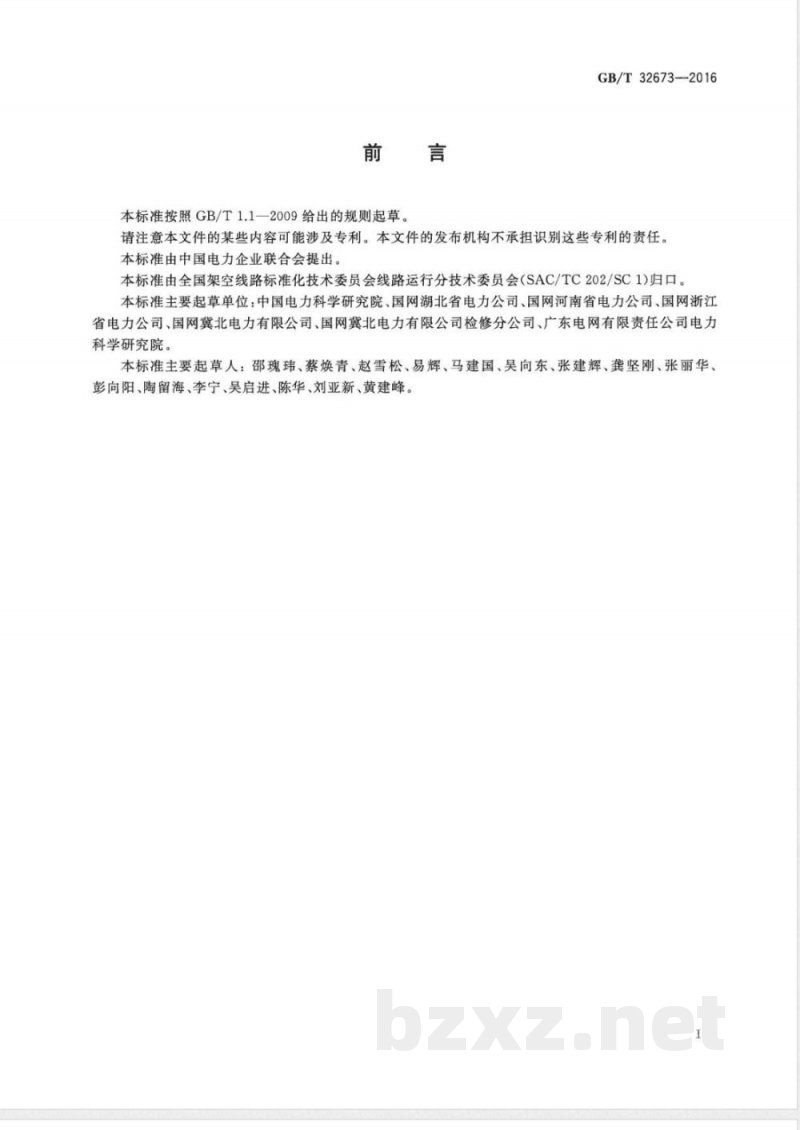

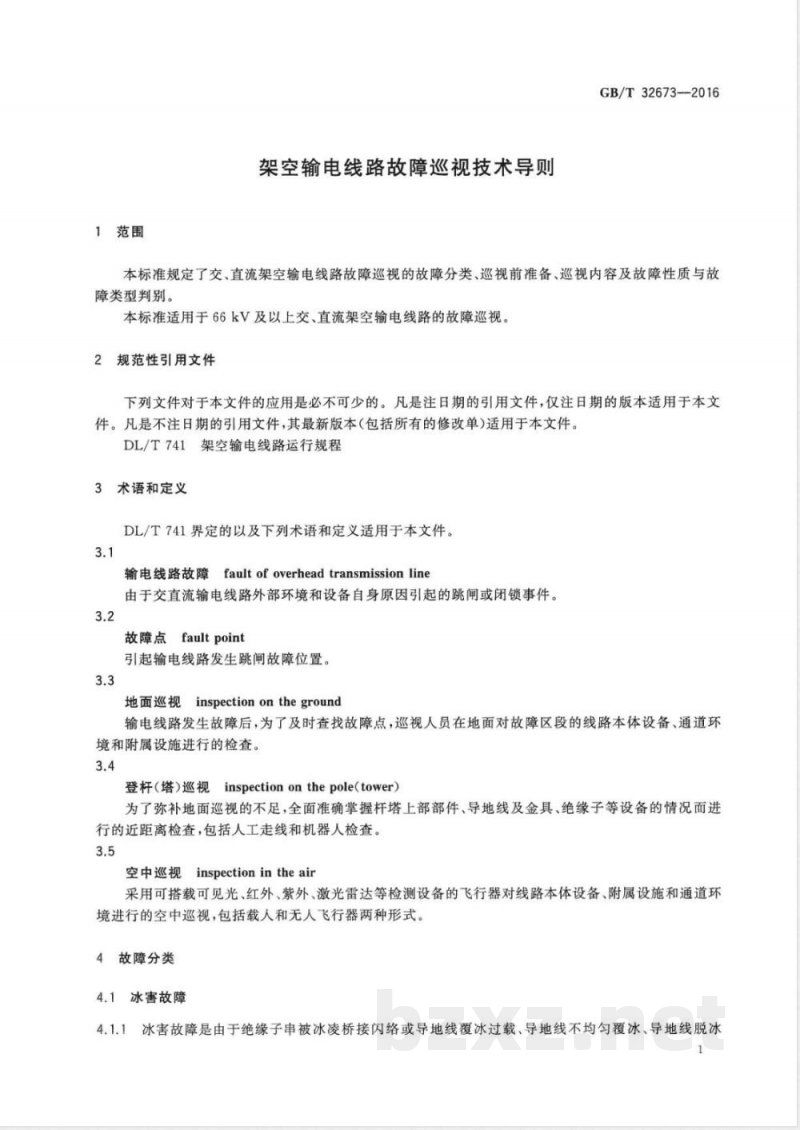

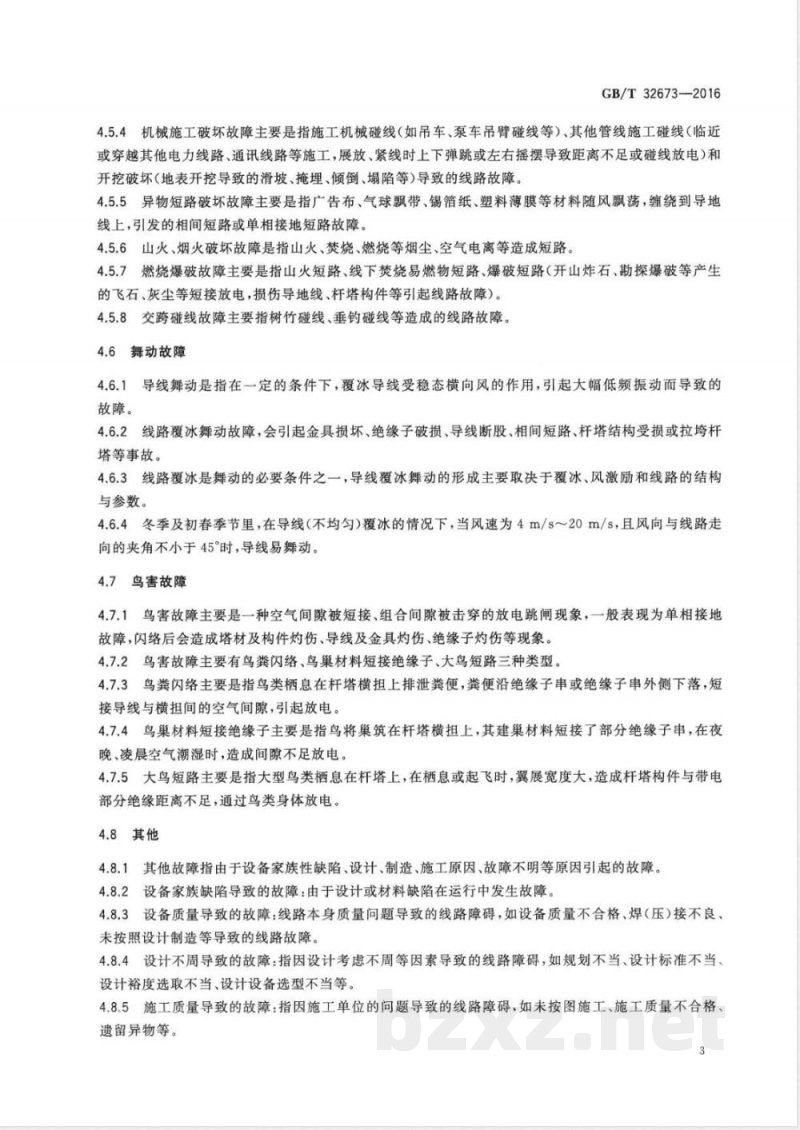

ICS 29.240.20 P62 GB 中华人民共和国国家标准 GB/T 32673—2016 架空输电线路故障巡视技术导则 Technical guide of fault inspection for overhead transmission line 2016-04-25发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 2016-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国电力企业联合会提出。 本标准由全国架空线路标准化技术委员会线路运行分技术委员会（SAC/TC 202/SC 1）归口。 本标准主要起草单位：中国电力科学研究院、国网湖北省电力公司、国网河南省电力公司、国网浙江省电力公司、国网冀北电力有限公司、国网冀北电力有限公司检修分公司、广东电网有限责任公司电力科学研究院。 本标准主要起草人：邵瑰玮、蔡焕青、赵雪松、易辉、马建国、吴向东、张建辉、龚坚刚、张丽华、彭向阳、陶留海、李宁、吴启进、陈华、刘亚新、黄建峰。 1 范围 本标准规定了交、直流架空输电线路故障巡视的故障分类、巡视前准备、巡视内容及故障性质与故障类型判别。 本标准适用于66kV及以上交、直流架空输电线路的故障巡视。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 DL/T 741 架空输电线路运行规程 3 术语和定义 DL/T 741界定的以及下列术语和定义适用于本文件。 3.1 输电线路故障 由于交直流输电线路外部环境和设备自身原因引起的跳闸或闭锁事件。 3.2 故障点 引起输电线路发生跳闸故障的位置。 3.3 地面巡视 输电线路发生故障后，为及时查找故障点，巡视人员在地面对故障区段线路本体设备、通道环境和附属设施进行的检查。 3.4 登杆（塔）巡视 为弥补地面巡视不足，全面掌握杆塔上部部件、导地线及金具、绝缘子等设备情况而进行的近距离检查，包括人工走线和机器人检查。 3.5 空中巡视 采用搭载可见光、红外、紫外、激光雷达等检测设备的飞行器，对线路本体设备、附属设施和通道环境进行的空中巡视，包括载人和无人飞行器两种形式。 4 故障分类 4.1 冰害故障 冰害故障是由于绝缘子串被冰凌桥接闪络或导地线覆冰过载、导地线不均匀覆冰、导地线脱冰跳跃、导地线覆冰滑移导致电气距离不够等原因造成的线路故障。 运行线路绝缘子覆冰后，绝缘子沿面泄漏电流使冰层内侧逐步融化，水分贯通后泄漏电流增大，导致上下表面贯通而闪络跳闸。 导地线覆冰过载可引起倒塔或断线；覆冰滑移可导致电气距离不足。 导地线脱冰跳跃也可能导致电气距离不够而发生故障。 4.2 风害故障 风害故障是由于现场风速超过或接近设计风速，引起倒塔永久性接地事故，以及导线对杆塔构件、周边物体、地线或相间空气间隙减小而产生放电故障。 导线对塔身构件放电：绝缘子串在水平风荷载作用下摆动，使导线与杆塔间隙减小导致单相接地短路。 耐张塔中相绕跳线对塔身放电：因跳线过长或单挂点摆动造成间隙不足，引发单相接地短路。 导线对周边物体放电：导线在风荷载作用下摆动，使其与建筑物、边坡或树竹木间隙减小，引发接地短路。 导线对导线或地线放电：档距中导线摆动导致相间或与地线间隙减小，引发相间短路或接地短路。 4.3 雷击故障 雷击故障是雷电过电压引起的线路故障，主要包括绕击与反击两种形式。 绕击：雷电直接击中导线或绕过避雷线击于导线，引起过电压并发生闪络。 反击：雷击杆塔或避雷线时，雷电流使塔顶电位升高，当与导线间电位差超过绝缘冲击放电电压时发生闪络。
