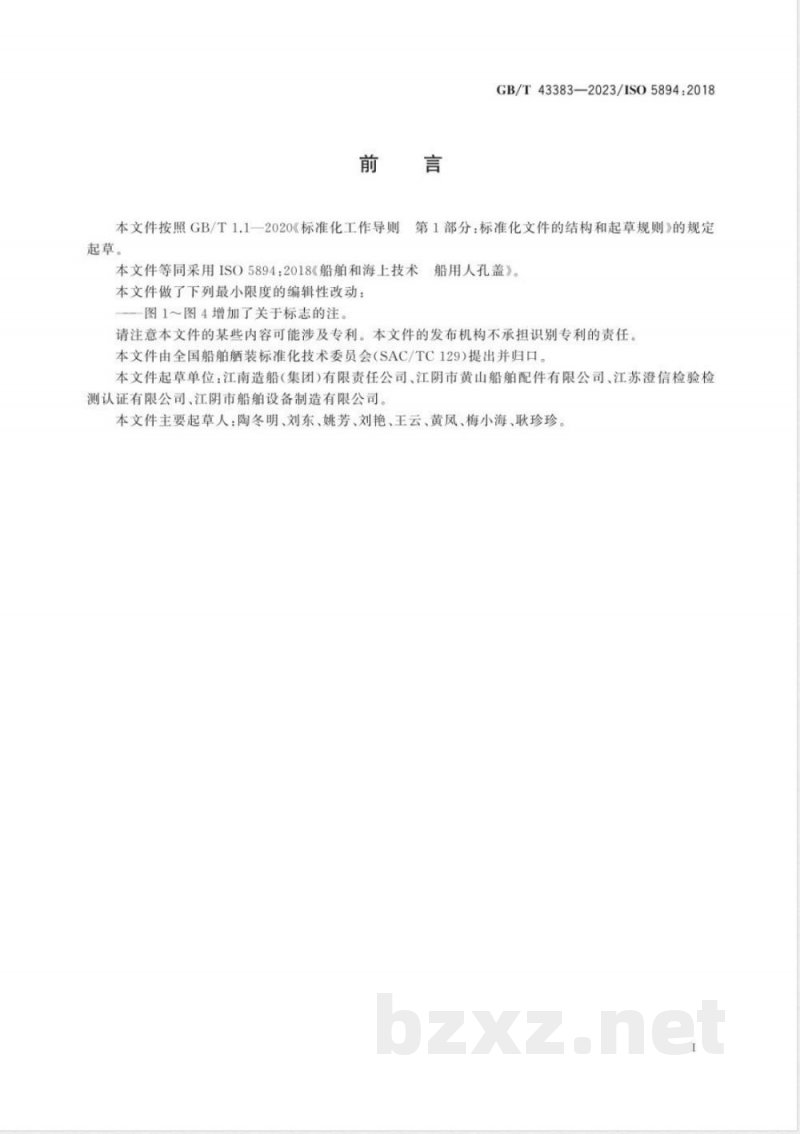

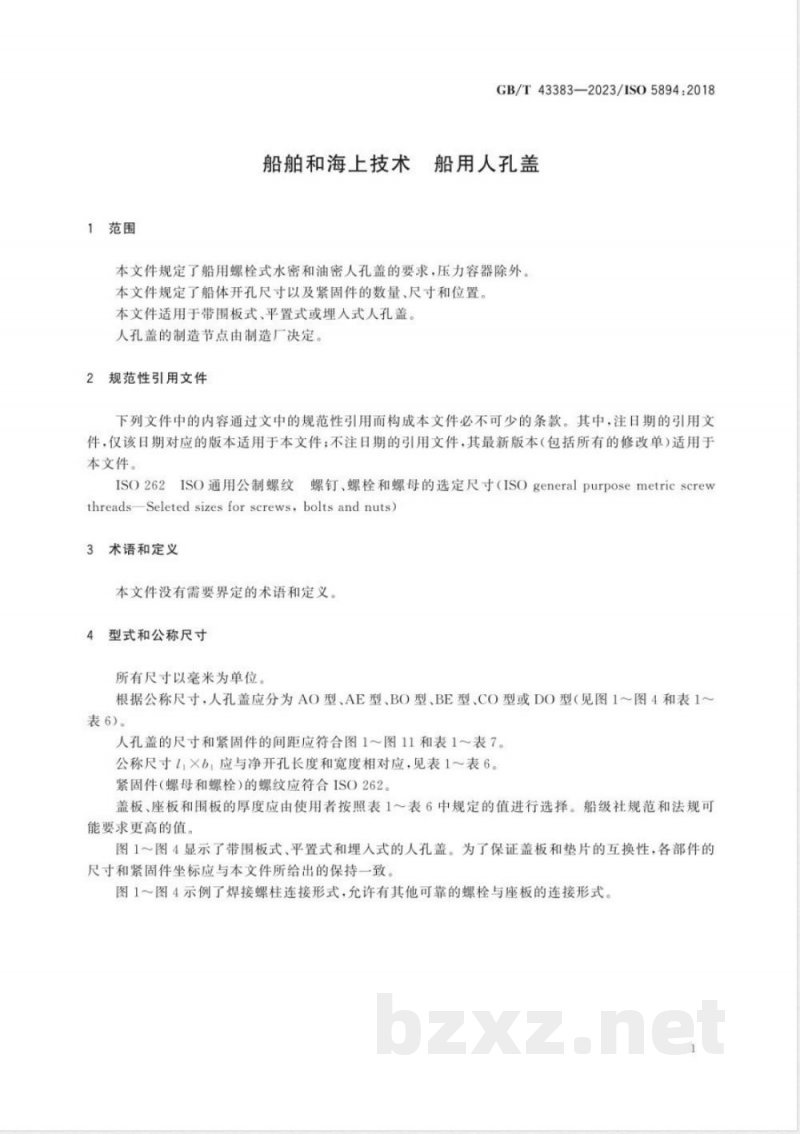

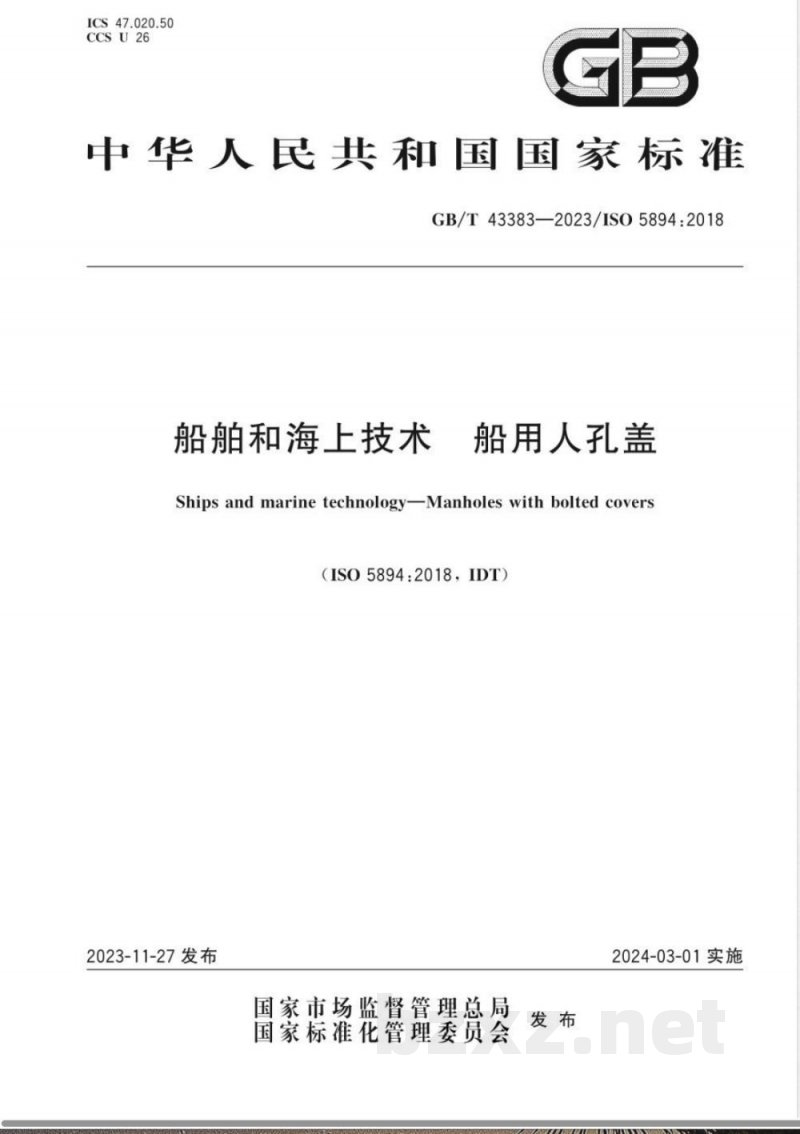

ICS 47.020.50 CCS U26 GB 中华人民共和国国家标准 GB/T 43383—2023 / ISO 5894:2018 船舶和海上技术——船用人孔盖 Ships and marine technology — Manholes with bolted covers (ISO 5894:2018, IDT) 2023-11-27 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-03-01 实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件等同采用ISO 5894:2018《船舶和海上技术 船用人孔盖》。 本文件做了以下最小限度编辑性改动：在图1～图4中增加了关于标志的注释。 请注意本文件的某些内容可能涉及专利，本文件发布机构不承担识别专利的责任。 本文件由全国船舶装置标准化技术委员会（SAC/TC129）提出并归口。 本文件起草单位：江南造船（集团）有限责任公司、江阴市黄山船舶配件有限公司、江苏澄信检验检测认证有限公司、江阴市船舶设备制造有限公司。 本文件主要起草人：陶冬明、刘东、姚芳、刘艳、王云、黄凤、梅小海、耿珍珍。 1 范围 本文件规定了船用螺栓式水密和油密人孔盖的技术要求（压力容器除外）。 本文件规定了船体开孔尺寸以及紧固件的数量、尺寸和位置要求。 本文件适用于围板式、平置式或埋入式人孔盖，人孔盖的制造节点由制造厂确定。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用构成本文件必不可少的条款。 其中，注日期的引用文件仅该日期版本适用，不注日期的引用文件其最新版本（包括所有修改单）适用。 ISO 262：通用公制螺纹（ISO general purpose metric screw threads—Selected sizes for screws, bolts and nuts） 3 术语和定义 本文件没有需要界定的术语和定义。 4 型式和公称尺寸 所有尺寸均以毫米（mm）为单位。 根据公称尺寸，人孔盖分为AO型、AE型、BO型、BE型、CO型或DO型（见图1～图4及表1～表6）。 人孔盖的尺寸及紧固件间距应符合图1～图11及表1～表7要求。公称尺寸l1×b1应与净开孔长度和宽度相对应。 紧固件（螺母和螺栓）的螺纹应符合ISO 262。 盖板、座板和围板的厚度应由使用者依据表1～表6推荐值选择，船级社规范可能要求更高数值。 图1～图4给出了围板式、平置式和埋入式人孔盖结构示例。为保证盖板与垫片互换性，各部件尺寸及紧固件坐标应保持一致。 图中示例采用焊接螺柱连接形式，也允许采用其他可靠的螺栓与座板连接形式。 图1 AO型和AE型人孔盖（示意） 标注说明： 盖板、垫片、座板、围板、拉手、标志、顶升螺栓（2×M20）。 注： 1）l1×b1为净开孔尺寸； 2）顶升螺栓可根据用户需求选用； 3）标志可采用铭牌、焊珠或其他等效方式。 AO型人孔盖公称尺寸示例（单位：mm）： 450×350、500×400、600×400、600×450、800×600等，对应不同板厚及结构参数。 AE型人孔盖公称尺寸示例（单位：mm）： 800×400等。 相关表格规定了不同公称尺寸下的结构参数、板厚范围及紧固件配置要求。
