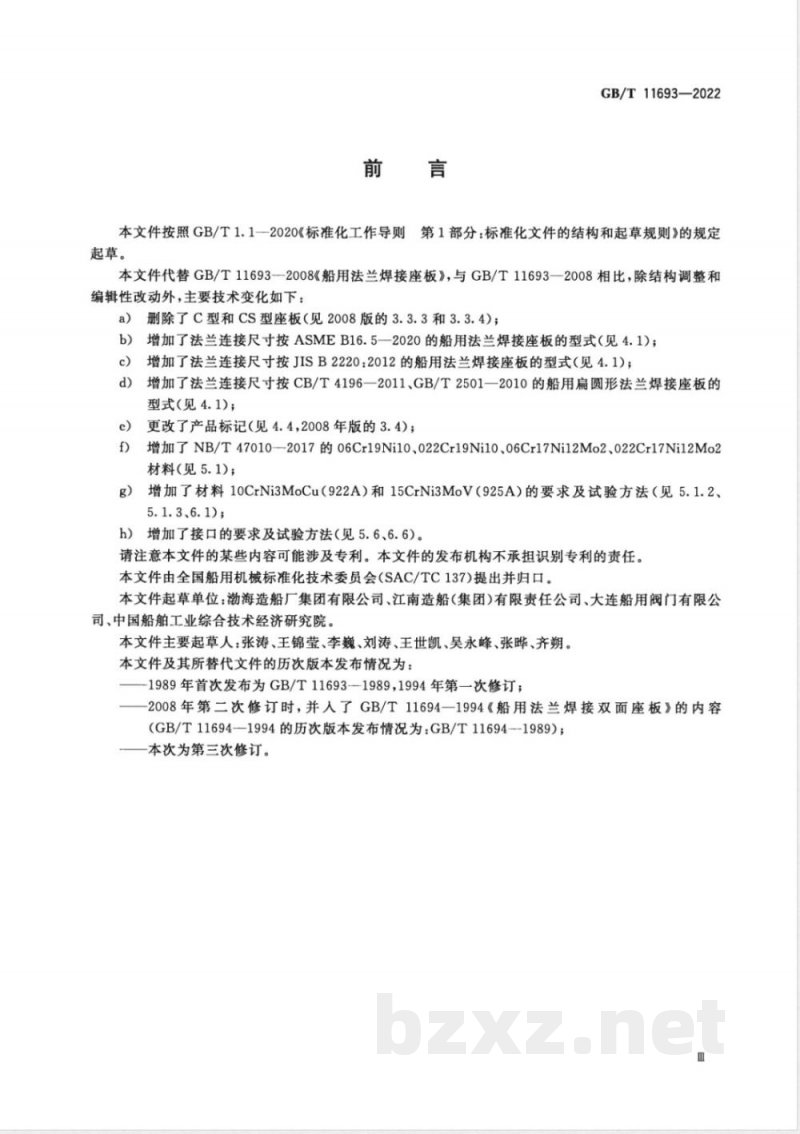

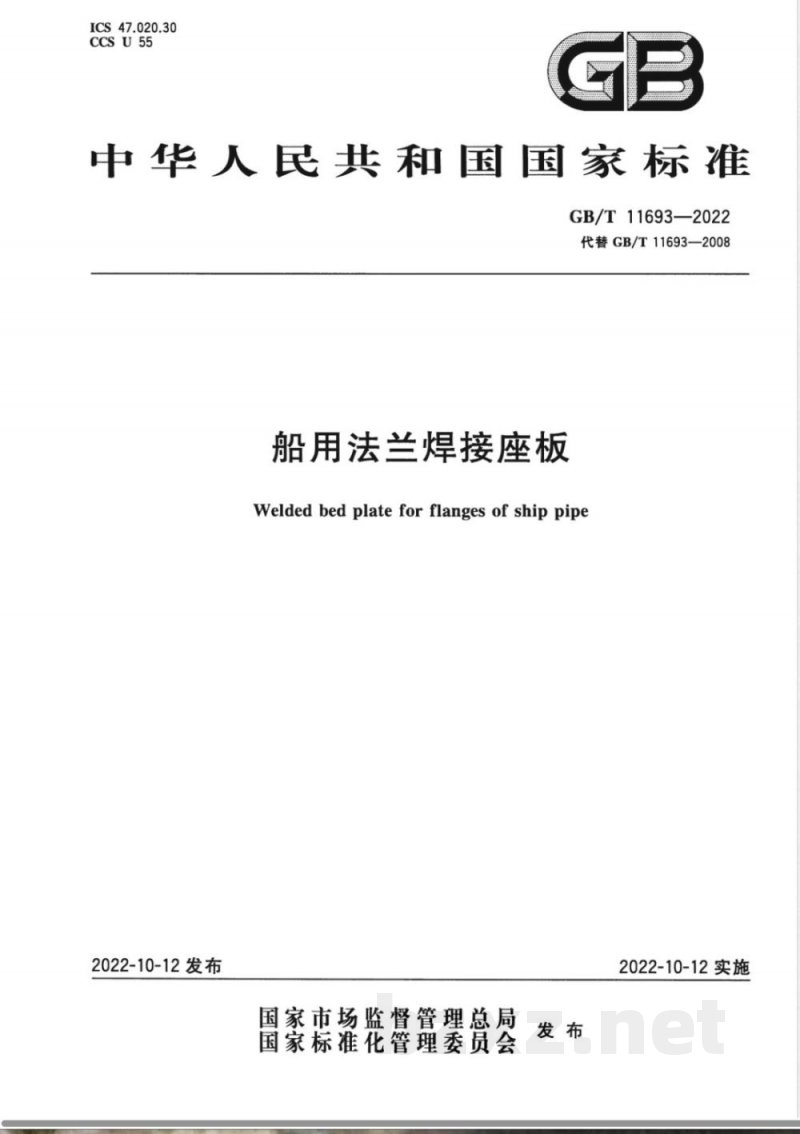

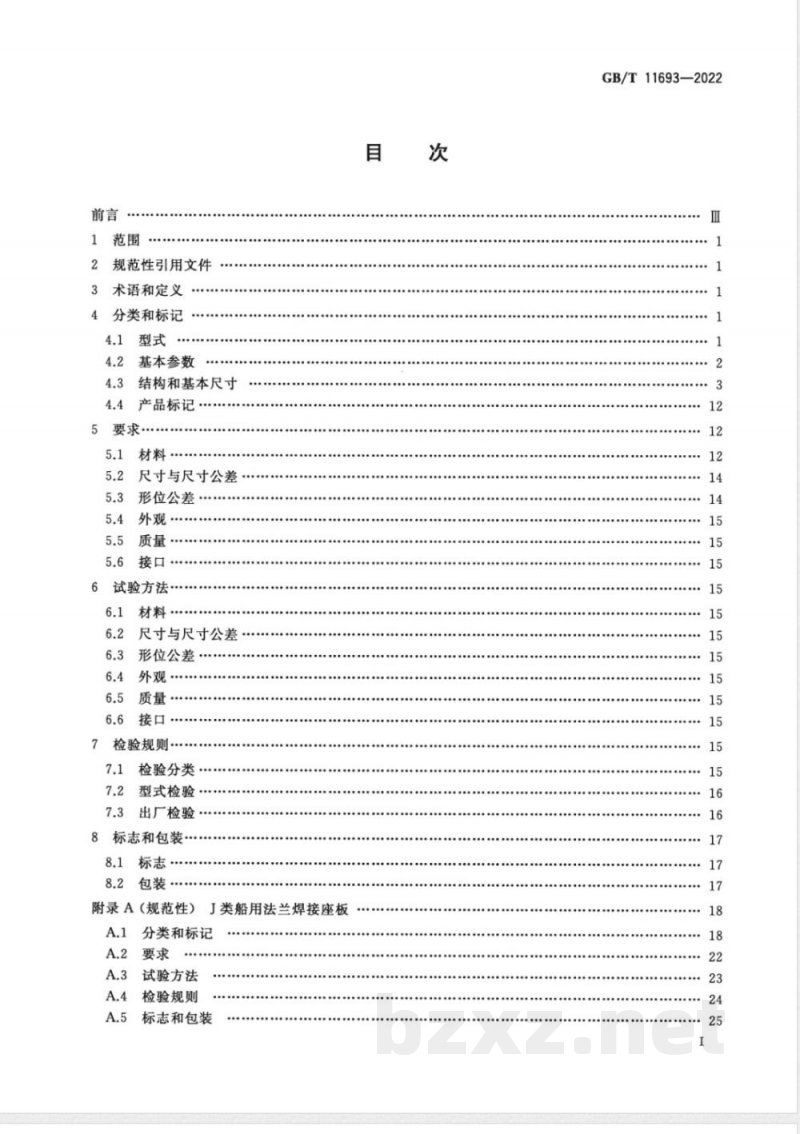

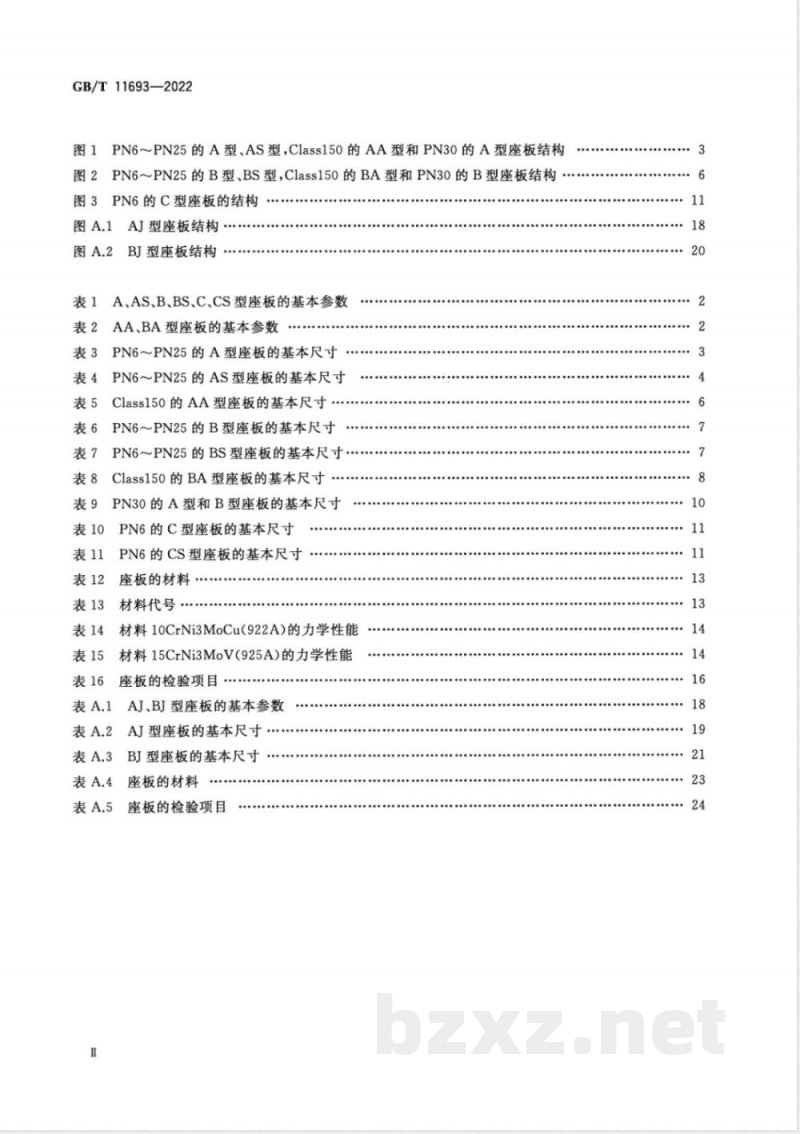

ICS 47.020.30 CCS U55 GB 中华人民共和国国家标准 GB/T 11693—2022 代替 GB/T 11693—2008 船用法兰焊接座板 Welded bed plate for flanges of ship pipe 2022-10-12发布 国家市场监督管理总局 国家标准化管理委员会 发布 2022-10-12实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替GB/T 11693—2008《船用法兰焊接座板》，与2008版相比，除结构调整和编辑性改动外，主要技术变化如下： （1）删除C型和CS型座板； （2）增加按ASME B16.5—2020法兰连接尺寸的船用法兰焊接座板型式； （3）增加按JIS B2220:2012法兰连接尺寸的船用法兰焊接座板型式； （4）增加按CB/T 4196—2011、GB/T 2501—2010船用扁圆形法兰焊接座板型式； （5）更改产品标记； （6）增加NB/T 47010—2017中的06Cr19Ni10、022Cr19Ni10、06Cr17Ni12Mo2、022Cr17Ni12Mo2材料； （7）增加10CrNi3MoCu（922A）和15CrNi3MoV（925A）材料要求及试验方法； （8）增加接口的要求及试验方法。 请注意本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。 本文件由全国船用机械标准化技术委员会（SAC/TC 137）提出并归口。 本文件起草单位：渤海造船厂集团有限公司、江南造船（集团）有限责任公司、大连船用阀门有限公司、中国船舶工业综合技术经济研究院。 本文件主要起草人：张涛、王锦莹、李巍、刘涛、王世凯、吴永峰、张哗、齐朔。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 分类和标记 4.1 型式 4.2 基本参数 4.3 结构和基本尺寸 4.4 产品标记 5 要求 5.1 材料 5.2 尺寸与尺寸公差 5.3 形位公差 5.4 外观 5.5 质量 5.6 接口 6 试验方法 6.1 材料 6.2 尺寸与尺寸公差 6.3 形位公差 6.4 外观 6.5 质量 6.6 接口 7 检验规则 7.1 检验分类 7.2 型式检验 7.3 出厂检验 8 标志和包装 8.1 标志 8.2 包装 附录A（规范性）J类船用法兰焊接座板 A.1 分类和标记 A.2 要求 A.3 试验方法 A.4 检验规则 A.5 标志和包装 图1 PN6～PN25的A型、AS型、Class150的AA型和PN30的A型座板结构 图2 PN6～PN25的B型、BS型、Class150的BA型和PN30的B型座板结构 图3 PN6的C型座板结构 图A.1 AJ型座板结构 图A.2 BJ型座板结构 表1 A、AS、B、BS、C、CS型座板基本参数 表2 AA、BA型座板基本参数 表3～表12 各型座板基本尺寸（A型、AS型、AA型、B型、BS型、BA型、PN30型及C型等） 表13 座板材料 表14 材料10CrNi3MoCu（922A）力学性能 表15 材料15CrNi3MoV（925A）力学性能 表16 座板检验项目 表A.1 AJ、BJ型座板基本参数 表A.2 AJ型座板基本尺寸 表A.3 BJ型座板基本尺寸 表A.4 座板材料 表A.5 座板检验项目 1 范围 本文件规定了船用法兰焊接座板的分类与标记、结构与基本尺寸、材料、技术要求、试验方法、检验规则以及标志和包装等内容。 本文件适用于船舶管路系统中法兰连接用焊接座板的设计、制造、检验与验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 11693 船用法兰焊接座板相关引用标准 （具体引用标准略） 3 术语和定义 本文件无特殊术语定义。 4 分类和标记 4.1 型式 船用法兰焊接座板按法兰连接尺寸标准不同分为多种型式，包括按ASMEB16.5—2020、JIS B2220:2012及CB/T 4196—2011、GB/T 2501—2010等标准对应的结构形式。 4.2 基本参数 座板按压力等级和结构形式划分不同基本参数。 4.3 结构和基本尺寸 不同型号座板的结构形式及基本尺寸按图1～图3及附录图示规定。 4.4 产品标记 产品标记应符合规定的型号、规格及标准代号要求。 5 要求 5.1 材料 座板材料应符合规定钢材及相关标准要求，包括不锈钢及合金结构钢等。 5.2 尺寸与尺寸公差 座板尺寸应符合图样规定，公差应满足标准要求。 5.3 形位公差 形位公差应符合相关机械加工精度要求。 5.4 外观 表面应无裂纹、气孔、夹渣及其他影响使用的缺陷。 5.5 质量 产品质量应满足使用性能要求。 5.6 接口 接口尺寸及连接性能应符合相关法兰标准要求。 6 试验方法 6.1 材料：按材料标准进行化学成分及力学性能试验。 6.2 尺寸与尺寸公差：采用通用量具检测。 6.3 形位公差：按精密测量方法检验。 6.4 外观：目视检查。 6.5 质量：按产品技术要求检验。 6.6 接口：按法兰连接试验方法验证。 7 检验规则 7.1 检验分类：分为型式检验和出厂检验。 7.2 型式检验：用于验证产品设计与工艺的符合性。 7.3 出厂检验：逐批产品出厂前进行检验。 8 标志和包装 8.1 标志：产品应标明型号、规格及生产信息。 8.2 包装：应保证运输及储存过程中不受损坏。 附录A（规范性）J类船用法兰焊接座板 A.1 分类和标记：规定J类座板型号分类方法。 A.2 要求：规定技术性能要求。 A.3 试验方法：规定检测与试验方法。 A.4 检验规则：规定检验要求。 A.5 标志和包装：规定标识与包装要求。
