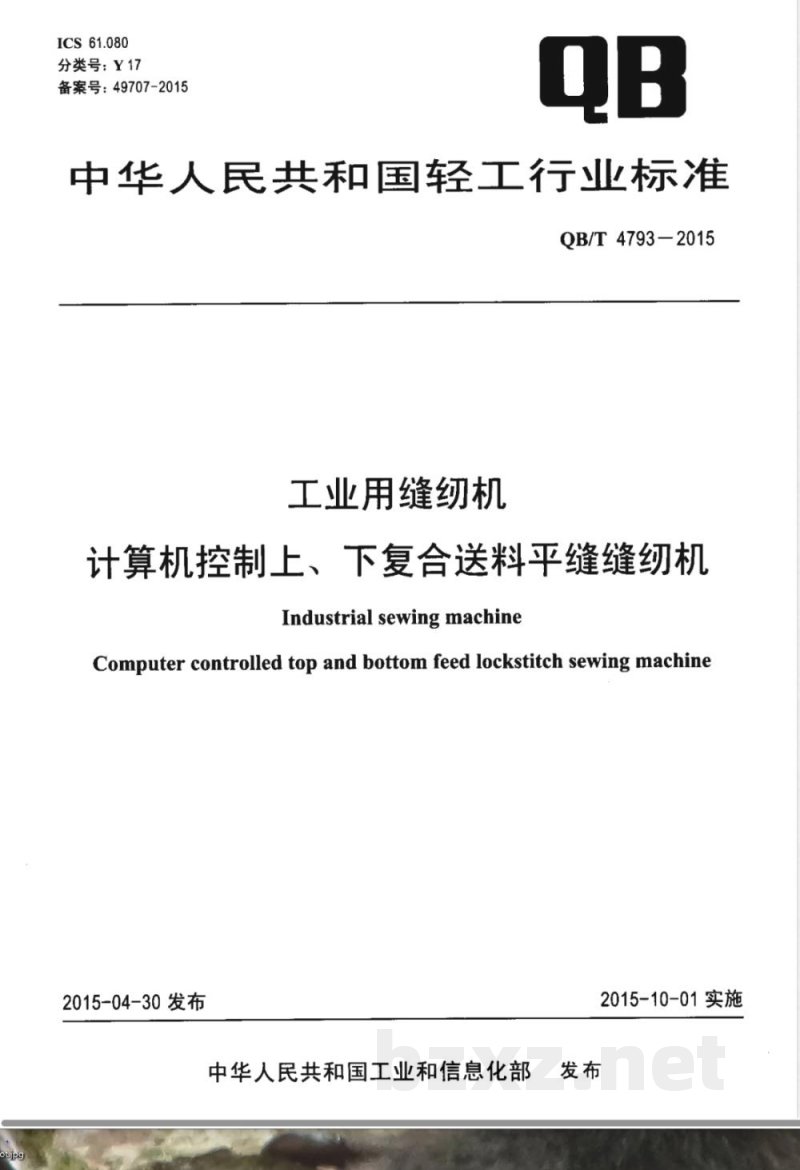

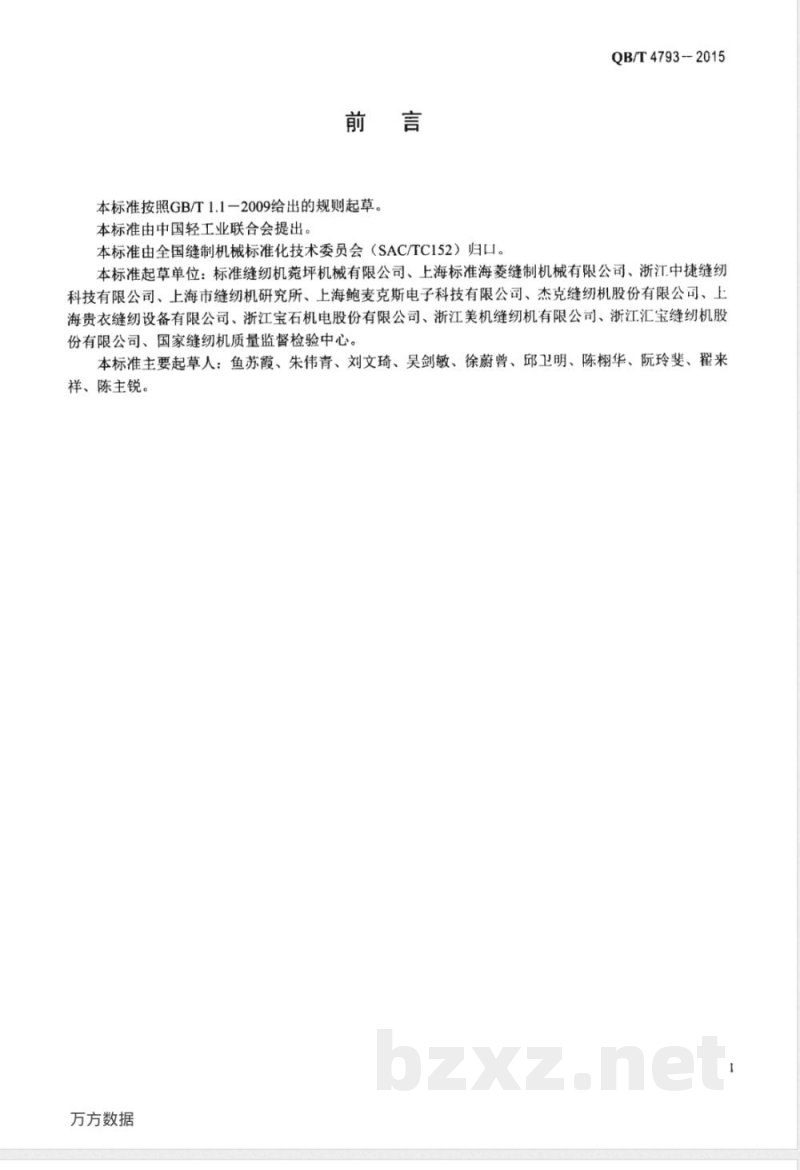

ICS 61.080 分类号：Y17 备案号：49707-2015 中华人民共和国轻工行业标准 QB/T 4793-2015 工业用缝纫机 计算机控制上、下复合送料平缝缝纫机 Industrial sewing machine Computer controlled top and bottom feed lockstitch sewing machine 2015-04-30 发布 中华人民共和国工业和信息化部 2015-10-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：标准缝纫机菀坪机械有限公司、上海标准海菱缝制机械有限公司、浙江中捷缝纫科技有限公司、上海市缝纫机研究所、上海鲍麦克斯电子科技有限公司、杰克缝纫机股份有限公司、上海贵衣缝纫设备有限公司、浙江宝石机电股份有限公司、浙江美机缝纫机有限公司、浙江汇宝缝纫机股份有限公司、国家缝纫机质量监督检验中心。 本标准主要起草人：鱼苏霞、朱伟青、刘文琦、吴剑敏、徐蔚曾、邱卫明、陈栩华、阮玲斐、翟来祥、陈主锐。 1 范围 本标准规定了计算机控制上、下复合送料平缝缝纫机的分类、要求、试验方法、检验规则、标志、包装、运输、贮存及产品说明书等内容。 本标准适用于缝制皮革、人造革、帆布及中厚料织物的计算机控制上、下复合送料平缝缝纫机（以下简称“产品”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于过程稳定性检验） GB/T 4515-2008 线迹的分类和术语 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书总则 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范 BB/T 0036-2006 缝纫机包装 QB/T 1177-2007 工业用缝纫机噪声级测试方法 QB/T 1178-2006 工业用缝纫机振动测试方法 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2045-1994 工业用缝纫机线缝皱缩和缝料层潜移测试方法 QB/T 2251-1996 缝纫机型号编制规则 QB/T 2252-2012 缝纫机机头启动转矩测试方法 QB/T 2256-2006 缝纫机零件发黑技术条件 QB/T 2505-2000 缝纫机涂装技术条件 QB/T 2528-2001 工业缝纫机漏油测试方法（平缝机） QB/T 2609-2003 工业缝纫机连续缝纫试验方法 QB/T 2627-2004 工业缝纫机层缝缝纫试验方法 QB/T 2628-2004 工业缝纫机高低速线迹长度相对误差试验方法 QB/T 4298-2012 工业用缝纫机高速平缝机机头 QB/T 4299-2012 工业用缝纫机倒顺缝纫线迹长度相对误差试验方法 3 分类 3.1 型式 本产品为平板式机体，采用单直针刺料、连杆挑线、旋梭勾线及上下复合送料结构，形成 GB/T 4515-2008 规定的301型线迹。采用计算机控制系统（外挂式、直驱式或一体式），具备自动调速、自动停针位、自动剪线、脚踏控制或自动拨线、自动计数、自动倒顺缝、自动加固缝及慢启动等功能。 3.2 基本参数 基本参数应符合表1规定： 最高缝纫速度：2000 针/min 最大线迹长度：8 mm 压脚提升高度：手提6 mm，膝提13 mm 采用机针：DP×17（18#～24#） 压脚交互量调节范围：2～5 mm 电动机功率：550 W 采用缝线：29.5 tex/3s～14.5 tex/3s 棉缝纫线或涤纶缝纫线（按 GB/T 6836-2007） 工作环境： 电源电压：AC（220±22）V / AC（380±38）V 电源频率：50Hz / 60Hz 环境温度：0℃～40℃ 相对湿度：30%～85%（25℃无凝露） 3.3 产品型号表示方法 按 QB/T 2251-1996 编制产品型号，或按企业在全国缝纫机标准化中心备案登记的编制细则表示。
