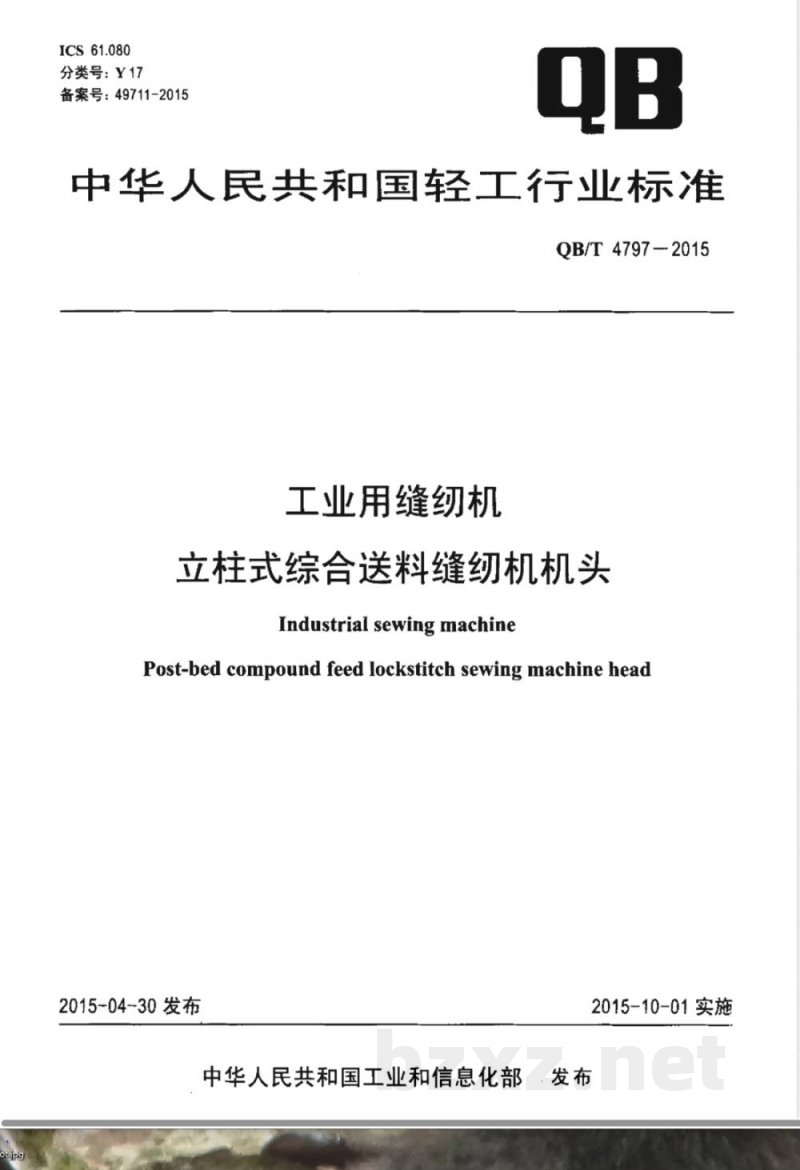

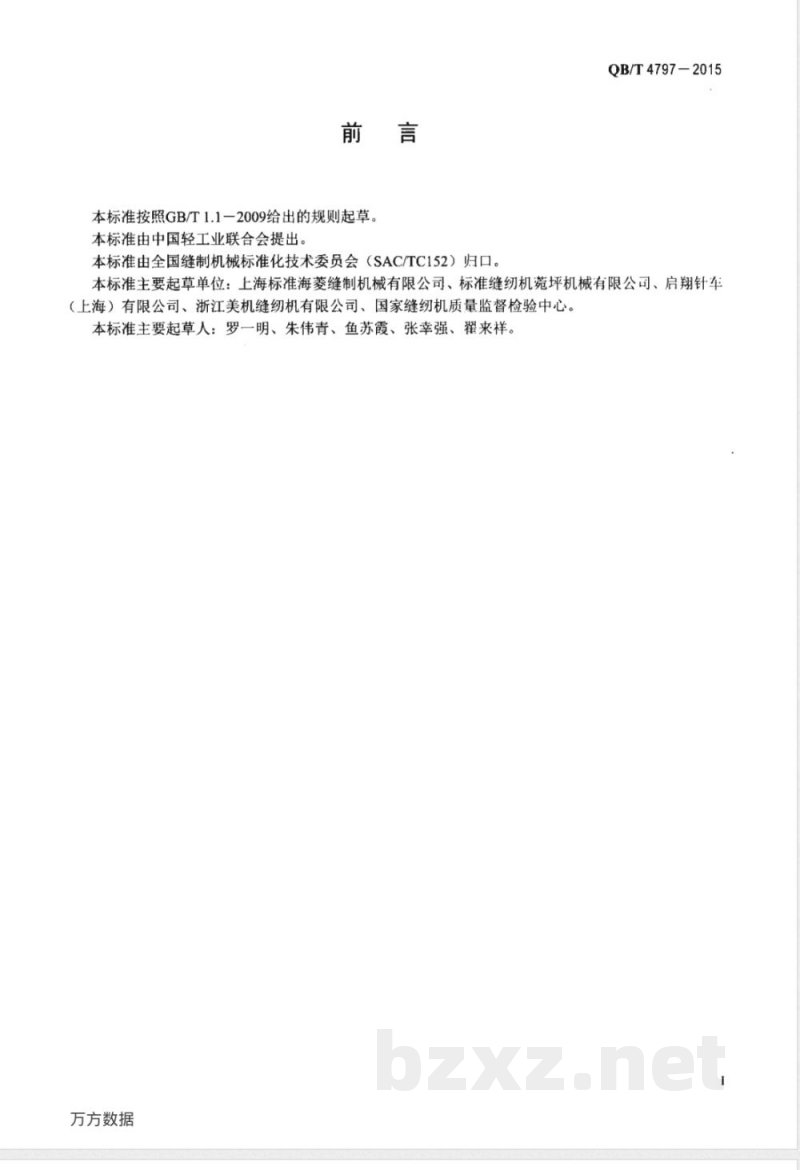

ICS 61.080 分类号：Y17 备案号：49711-2015 中华人民共和国轻工行业标准 QB/T 4797-2015 工业用缝纫机 立柱式综合送料缝纫机机头 Industrial sewing machine Post-bed compound feed lockstitch sewing machine head 2015-04-30 发布 中华人民共和国工业和信息化部 发布 2015-10-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准主要起草单位：上海标准海菱缝制机械有限公司、标准缝纫机菀坪机械有限公司、启翔针车（上海）有限公司、浙江美机缝纫机有限公司、国家缝纫机质量监督检验中心。 本标准主要起草人：罗一明、朱伟青、鱼苏霞、张幸强、翟来祥。 1 范围 本标准规定了工业用缝纫机立柱式综合送料缝纫机机头的产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于缝制皮革、人造革、帆布等中厚料及厚料制品的立柱式综合送料缝纫机机头（以下简称“机头”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于过程稳定性检验） GB/T 4515-2008 线迹的分类和术语 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书总则 QB/T 1177-2007 工业用缝纫机噪声级测试方法 QB/T 1178-2006 工业用缝纫机振动测试方法 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2045-1994 工业用缝纫机线缝皱缩和缝料层潜移测试方法 QB/T 2251-1996 缝纫机型号编制规则 QB/T 2252-2012 缝纫机机头启动转矩测试方法 QB/T 2256-2006 缝纫机零件发黑技术条件 QB/T 2505-2000 缝纫机涂装技术条件 QB/T 2627-2004 工业用缝纫机连续缝纫试验方法 QB/T 2628-2004 工业用缝纫机层缝缝纫试验方法 QB/T 4298-2012 工业用缝纫机高速平缝缝纫机机头 QB/T 4299-2012 工业用缝纫机倒、顺缝纫线迹长度相对误差试验方法 BB/T 0036-2006 缝纫机包装 3 产品分类 3.1 型式 本机头为立柱式机体，采用单针或双针刺布、滑杆挑线或连杆挑线、立式旋梭勾线结构，配置上、针、下综合送料及内压脚提升机构，形成 GB/T 4515-2008 规定的301线迹。 3.2 基本参数 基本参数见表1。 表1 基本参数 最高缝纫速度：1800 针/min 最大线迹长度：6 mm 压脚提升高度：手动8 mm，膝控13 mm 内外压脚交互量调节范围：26 mm 双针针间距：详见产品说明书 采用机针：DP×17 Nm140~Nm180（22#~24#） 采用缝线：29.5 tex/3s、14.8 tex/3s 涤纶缝纫线 采用旋梭：立式旋梭 润滑方式：半自动润滑（按 GB/T 6836-2007） 电动机功率：按产品说明书规定 3.3 产品型号 按 QB/T 2251-1996 规定表示，也可按企业在全国缝纫机标准化中心备案登记的编制细则表示。 4 要求 4.1 外观质量 4.1.1 标牌应完整、位置正确，无明显损伤、斑点及污渍。 4.1.2 机头表面不应有锈斑。 4.1.3 外露零部件及螺钉头部应无毛刺。 4.1.4 涂装件表面应符合 QB/T 2528-2001 中相关规定。 4.1.5 发黑件表面应符合 QB/T 2505-2000 中相关规定。 4.1.6 电镀层表面应符合 QB/T 1572-1992 中相关规定。 4.1.7 塑料件表面色泽应基本一致，不应有明显缩凹和划伤。 4.2 机器性能 线迹长度、缝线张力、压脚压力均应能正常调节（后续内容原文缺失）。
