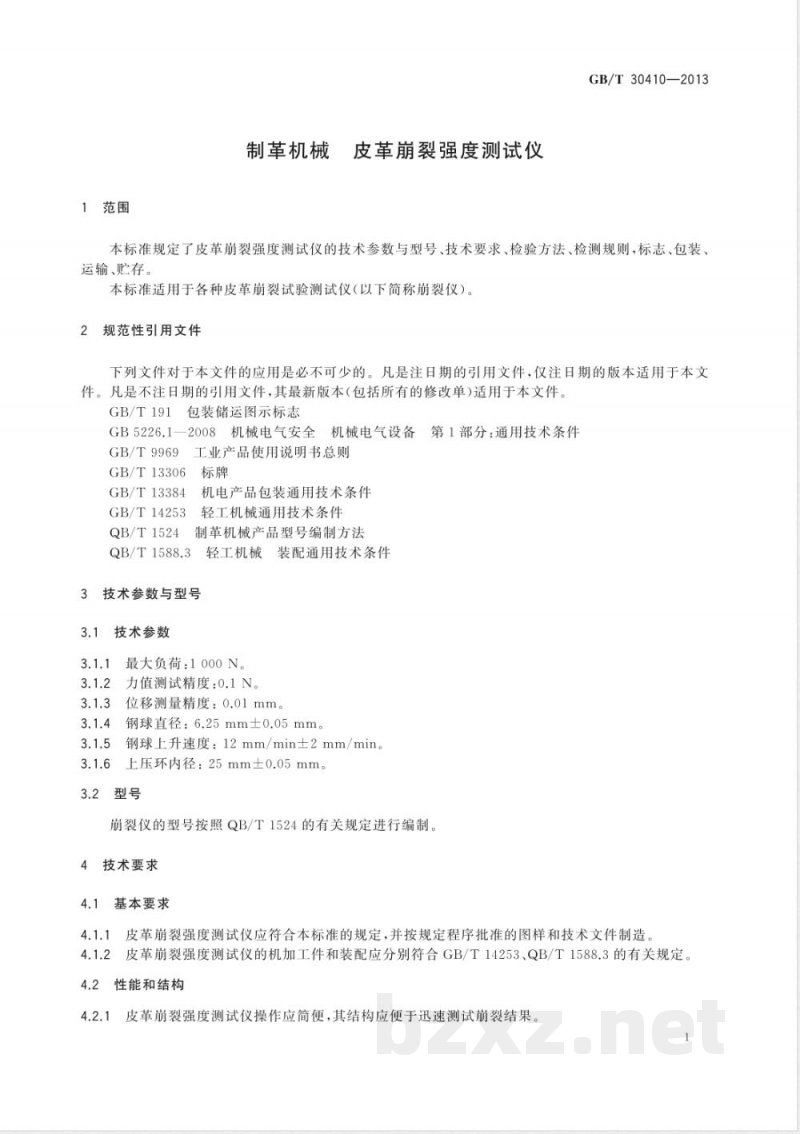

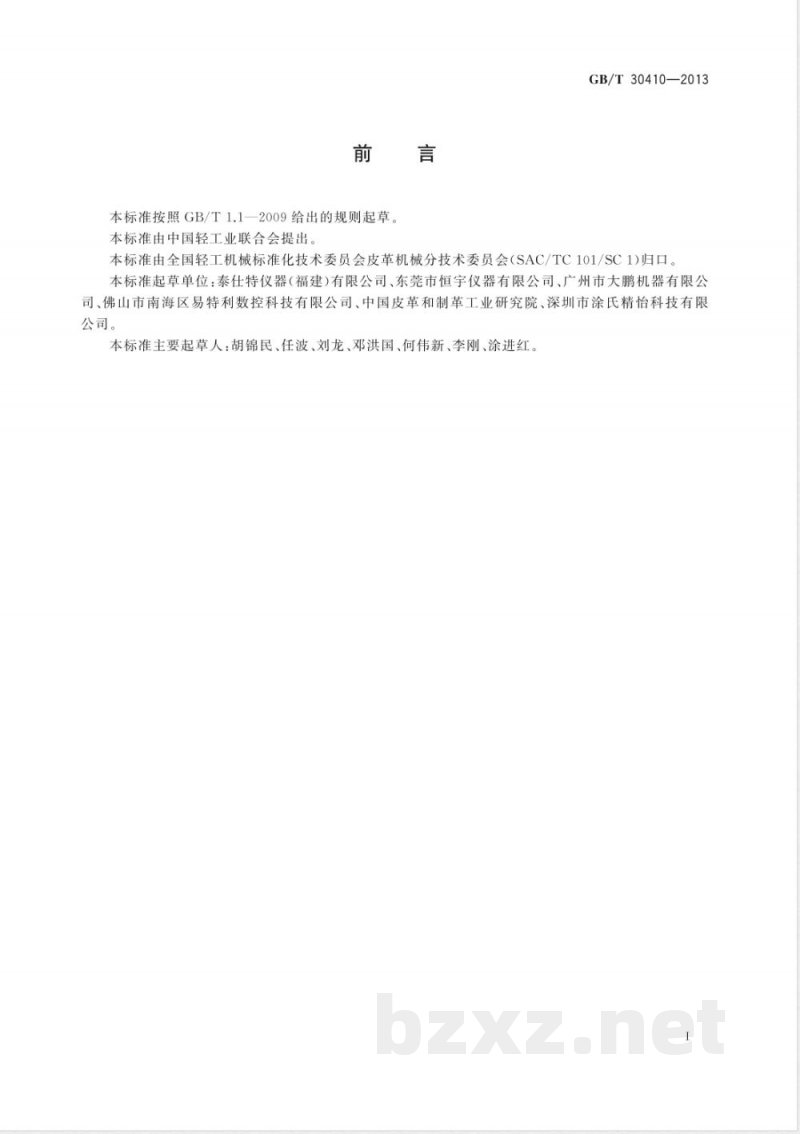

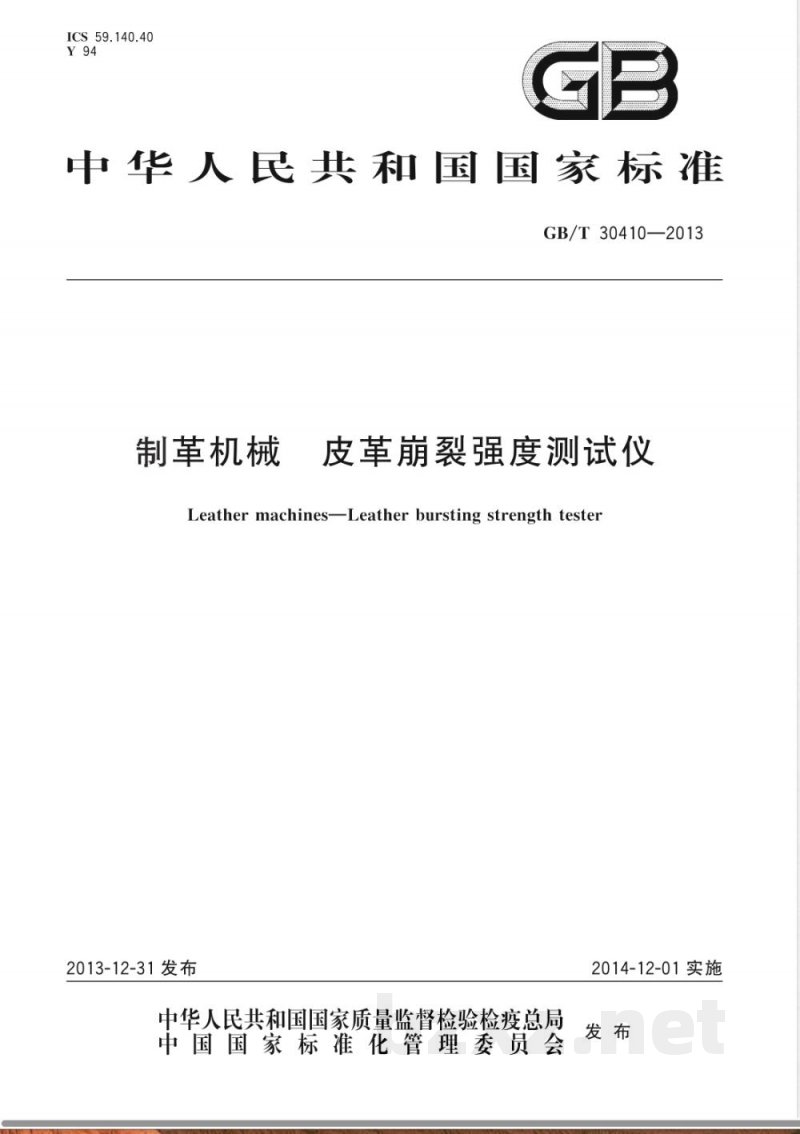

ICS 59.140.40 Y94 GB 中华人民共和国国家标准 GB/T 30410—2013 制革机械 皮革崩裂强度测试仪 Leather machines—Leather bursting strength tester 2013-12-31发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2014-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国轻工业联合会提出，由全国轻工机械标准化技术委员会皮革机械分技术委员会（SAC/TC101/SC1）归口。 本标准起草单位：泰仕特仪器（福建）有限公司、东莞市恒宇仪器有限公司、广州市大鹏机器有限公司、佛山市南海区易特利数控科技有限公司、中国皮革和制革工业研究院、深圳市涂氏精怡科技有限公司。 本标准主要起草人：胡锦民、任波、刘龙、邓洪国、何伟新、李刚、涂进红。 1 范围 本标准规定了皮革崩裂强度测试仪的技术参数与型号、技术要求、检验方法、检测规则以及标志、包装、运输和贮存要求。 本标准适用于各种皮革崩裂试验测试仪（以下简称崩裂仪）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 9969 工业产品使用说明书 总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14253 轻工机械通用技术条件 QB/T 1524 制革机械产品型号编制方法 QB/T 1588.3 轻工机械装配通用技术条件 3 技术参数与型号 3.1 技术参数 3.1.1 最大负荷：1000 N。 3.1.2 力值测试精度：0.1 N。 3.1.3 位移测量精度：0.01 mm。 3.1.4 钢球直径：6.25 mm ±0.05 mm。 3.1.5 钢球上升速度：12 mm/min ±2 mm/min。 3.1.6 上压环内径：25 mm ±0.05 mm。 3.2 型号 崩裂仪型号按照QB/T 1524的有关规定进行编制。 4 技术要求 4.1 基本要求 4.1.1 皮革崩裂强度测试仪应符合本标准规定，并按规定程序批准的图样和技术文件制造。 4.1.2 机加工件和装配应分别符合GB/T 14253和QB/T 1588.3的有关规定。 4.2 性能和结构 4.2.1 仪器操作应简便，结构应便于快速完成崩裂测试。 4.2.2 仪器运行应平稳，无异常噪声，启动与停止应可靠正确。 4.2.3 各手动操作及调整机构应轻便灵活。 4.2.4 仪器由试样夹持装置、顶杆装置、测量装置以及数字显示与记录装置组成。 4.2.5 可自动记录顶杆位移距离、试样出现裂纹瞬时力值及最大力值。 4.2.6 试样夹持装置及顶杆装置结构示意见图1和图2（原文图示未收录）。 4.2.7 上压环内径25 mm ±0.05 mm，应能牢固夹持皮革试样，不得产生松动或位移。 4.2.8 顶杆带钢球结构应牢固可靠，作用时不得发生旋转或松动，顶杆轴线应与下夹具皮革固定面垂直，作用力通过测量装置测得。仪器应能记录最大负荷及裂纹、破裂时的力值和位移值。 4.3 安全、卫生要求 4.3.1 测试仪应设置消除静电装置，以减少静电对人体的危害。 4.3.2 应设置润滑、操纵和安全标识，标牌应符合GB/T 13306规定。 4.3.3 保护联结电路的连续性应符合GB 5226.1—2008要求。 4.3.4 电气系统绝缘电阻应≥1 MΩ。 4.4 外观要求 4.4.1 非加工表面应平整光洁，不应有凸起、凹陷、划伤等缺陷。
