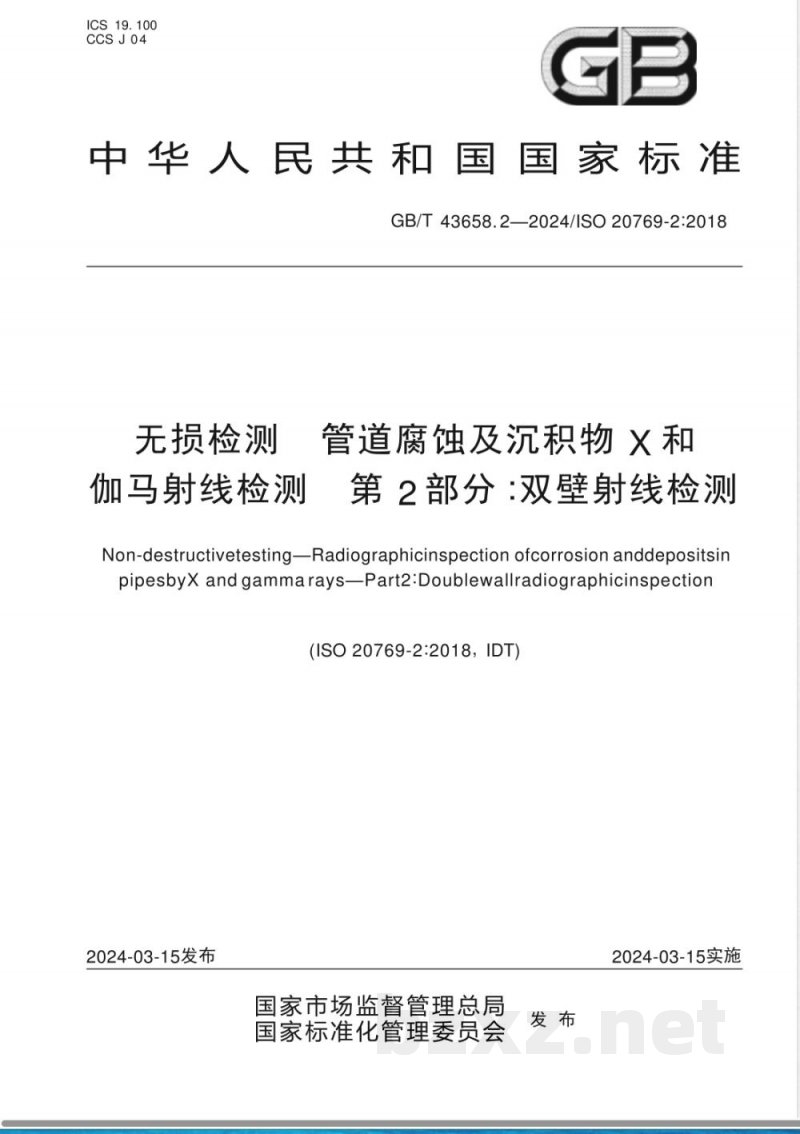

ICS 19.100 CCS J04 GB 中华人民共和国国家标准 GB/T 43658.2—2024 / ISO 20769-2:2018 无损检测 伽马射线检测 管道腐蚀及沉积物X和伽马射线检测 第2部分：双壁射线检测 Non-destructive testing — Radiographic inspection of corrosion and deposits in pipes by X and gamma rays — Part 2: Double wall radiographic inspection (ISO 20769-2:2018, IDT) 2024-03-15发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-03-15实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 43658《无损检测 管道腐蚀及沉积物X和伽马射线检测》的第2部分。GB/T 43658已经发布以下部分： 第1部分：切向射线检测； 第2部分：双壁射线检测。 本文件等同采用ISO 20769-2:2018《无损检测 管道腐蚀及沉积物X和伽马射线检测 第2部分：双壁射线检测》。 本文件由全国无损检测标准化技术委员会（SAC/TC56）提出并归口。 本文件起草单位：上海材料研究所有限公司、湖北三江航天江北机械工程有限公司、北京航天特种设备检测研究发展有限公司、航天智造（上海）科技有限责任公司、上海航天设备制造总厂有限公司、宁波市劳动安全技术服务有限公司、上海空间推进研究所。 本文件主要起草人：蒋建生、王晓勇、夏美玲、丁杰、韩丽娜、曹恒、刘凯、黄隐、吕延达、徐薇、柴军辉、马君、徐国珍、徐浪、张小龙、陈亦维。 引言 小口径管、压力管、锅炉汽包和压力容器等管类产品在工业中应用广泛。随着服役时间增加，管内外壁易产生腐蚀性损伤并可能导致系统失效。当管内外壁出现腐蚀时，局部产生腐蚀结垢，造成实际壁厚减薄，形成厚度差异。通过射线检测可发现腐蚀损伤部位。 相较其他无损检测方法，射线检测具有高灵敏度和直观性，可有效检测管道腐蚀情况，对保障管件安全运行具有重要意义。 GB/T 43658由两个部分组成： 第1部分：切向射线检测，用于在管道中心线或偏离中心线上检测壁厚损失； 第2部分：双壁射线检测，用于检测管道内部或外部因腐蚀或侵蚀导致的材料损失。 本文件为第2部分，主要规定射线检测技术分级、总体要求、推荐检测技术、图像质量评定以及数字图像记录与处理等内容。 1 范围 本文件规定了满足检测要求的胶片及数字射线照相检测基本技术，以获得满意、经济且重复性良好的检测结果。 本文件适用于钢管服役过程中产生的点状腐蚀、面状腐蚀及侵蚀等缺陷的射线检测。 本文件中的“管”除通常意义外，还包括小口径管、压力管、锅炉汽包和压力容器等圆筒形结构。 本文件适用于腐蚀及侵蚀类缺陷检测，不适用于焊接过程产生的典型焊接缺陷检测。 本文件规定的双壁检测技术包括双壁单影技术（DWSI）和双壁双影技术（DW-DI）。 本文件描述了可能由腐蚀或侵蚀造成的管道内外部材料损失评价方法，适用于带保温或不带保温管道结构。
