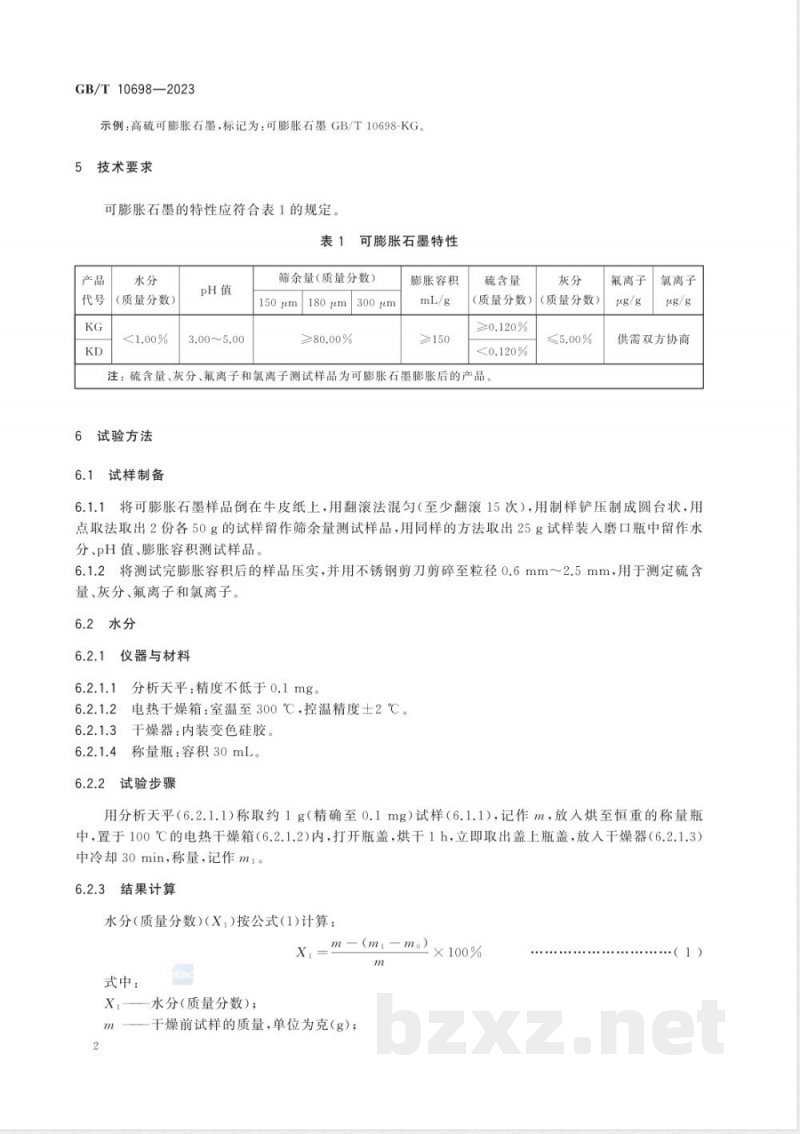

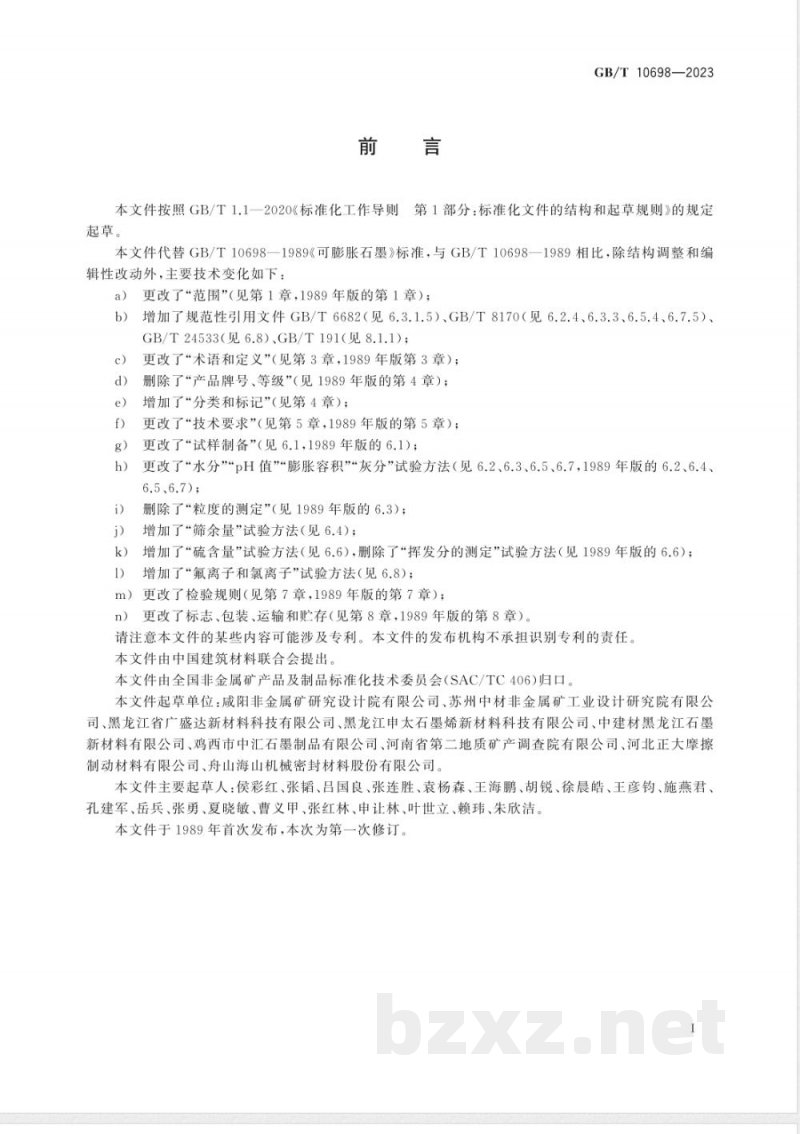

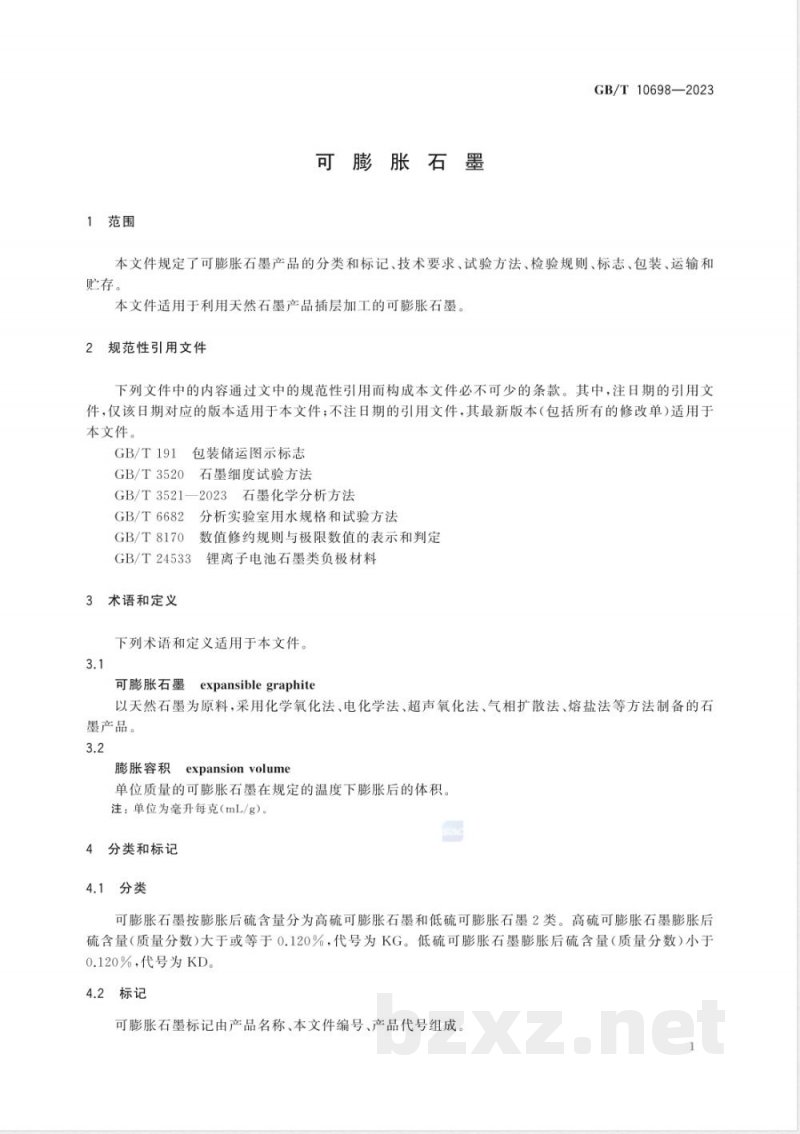

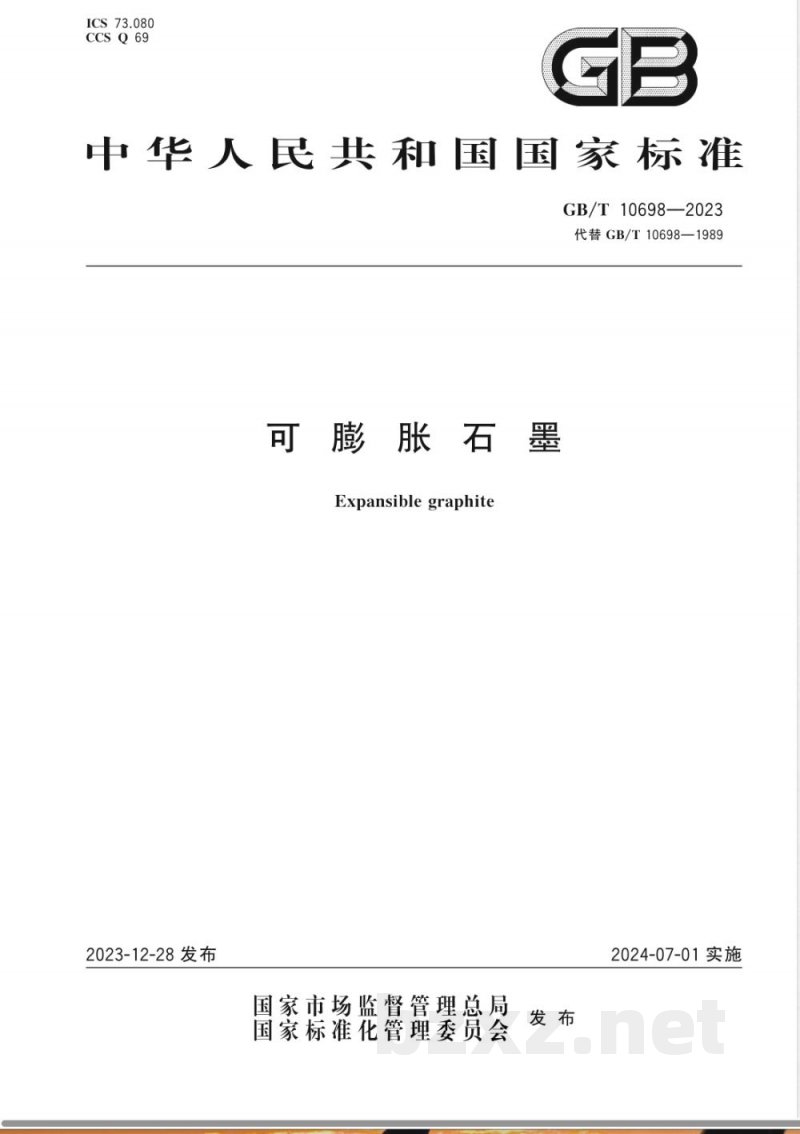

ICS 73.080 CCS Q69 GB 中华人民共和国国家标准 GB/T 10698—2023 代替 GB/T 10698—1989 可膨胀石墨 Expansible graphite 发布：2023-12-28 实施：2024-07-01 国家市场监督管理总局 国家标准化管理委员会发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替GB/T 10698—1989《可膨胀石墨》，与1989版相比，除结构调整和编辑性改动外，主要技术变化如下： — 更改“范围”； — 增加规范性引用文件GB/T 6682、GB/T 8170、GB/T 24533及GB/T 191； — 更改术语和定义； — 删除产品牌号、等级； — 增加分类和标记； — 更改技术要求； — 更改试样制备方法； — 更改水分、pH值、膨胀容积、灰分试验方法； — 删除粒度测定方法； — 增加筛余量试验方法； — 增加硫含量试验方法，删除挥发分测定方法； — 增加氟离子和氯离子试验方法； — 更改检验规则； — 更改标志、包装、运输和贮存要求。 本文件由中国建筑材料联合会提出。 本文件由全国非金属矿产品及制品标准化技术委员会（SAC/TC 406）归口。 本文件起草单位包括咸阳非金属矿研究设计院有限公司、苏州中材非金属矿工业设计研究院有限公司等多家单位。 本文件主要起草人包括侯彩红、张韬、吕国良、张连胜等。 本文件于1989年首次发布，本次为第一次修订。 1 范围 本文件规定了可膨胀石墨产品的分类与标记、技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。 本文件适用于以天然石墨为原料通过插层工艺制备的可膨胀石墨产品。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 3520 石墨细度试验方法 GB/T 3521—2023 石墨化学分析方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 24533 锂离子电池石墨类负极材料 3 术语和定义 3.1 可膨胀石墨 以天然石墨为原料，通过化学氧化法、电化学法、超声氧化法、气相扩散法或熔盐法等方法制备的石墨产品。 3.2 膨胀容积 单位质量的可膨胀石墨在规定温度下膨胀后的体积，单位为mL/g。 4 分类和标记 4.1 分类 可膨胀石墨按膨胀后硫含量分为两类： 高硫可膨胀石墨（KG）：膨胀后硫含量≥0.120%； 低硫可膨胀石墨（KD）：膨胀后硫含量＜0.120%。 4.2 标记 产品标记由产品名称、本文件编号及产品代号组成。 示例：高硫可膨胀石墨标记为“可膨胀石墨 GB/T 10698-KG”。 5 技术要求 可膨胀石墨的特性应符合表1规定。 表1 可膨胀石墨特性 产品代号：KG、KD 水分（质量分数）≤1.00%
