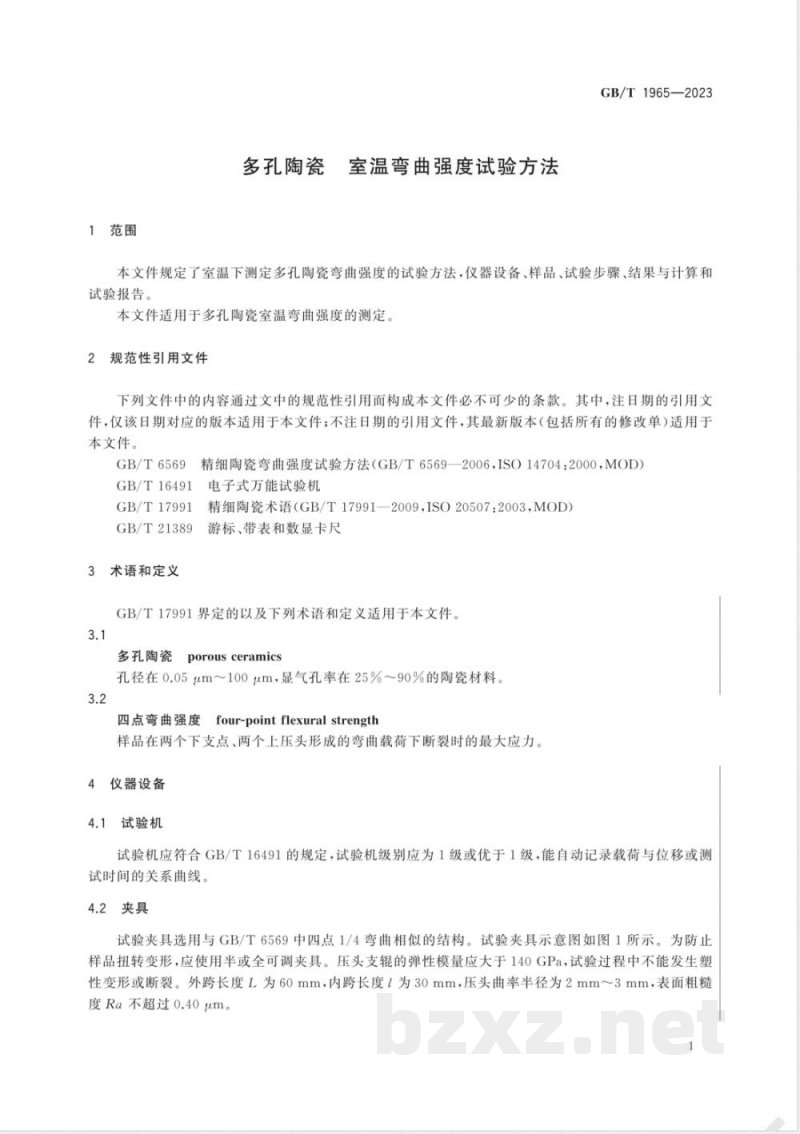

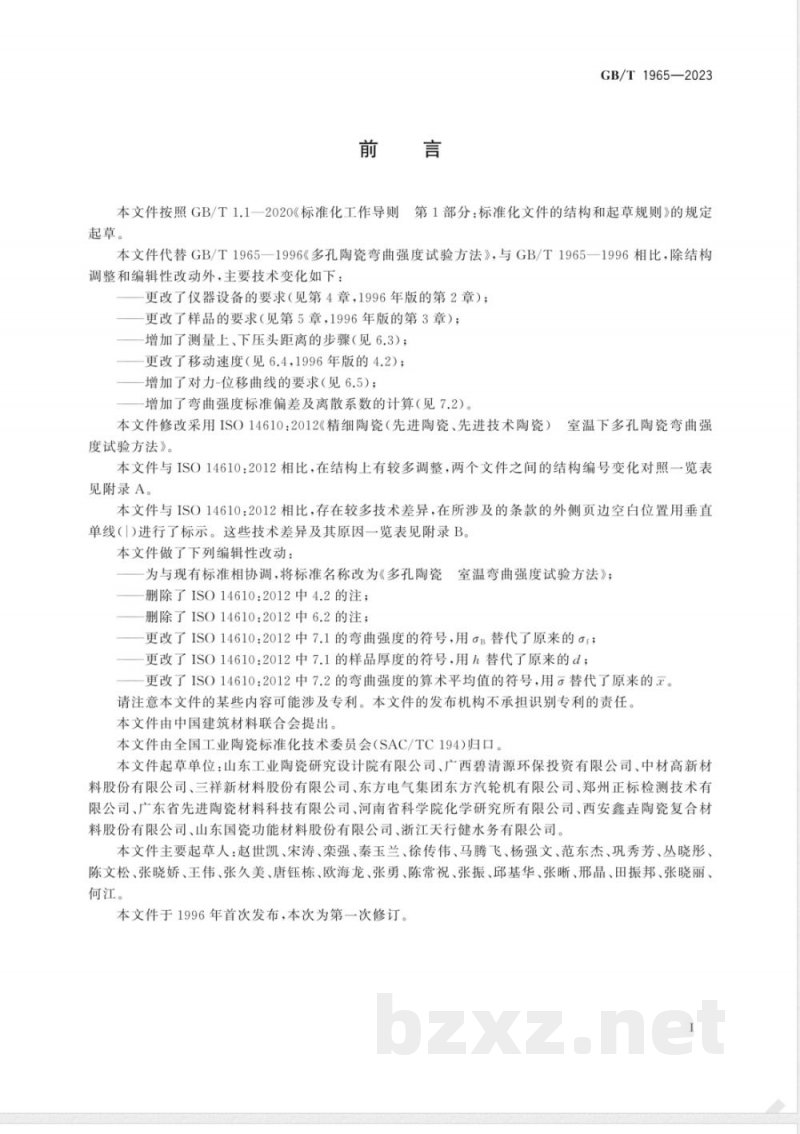

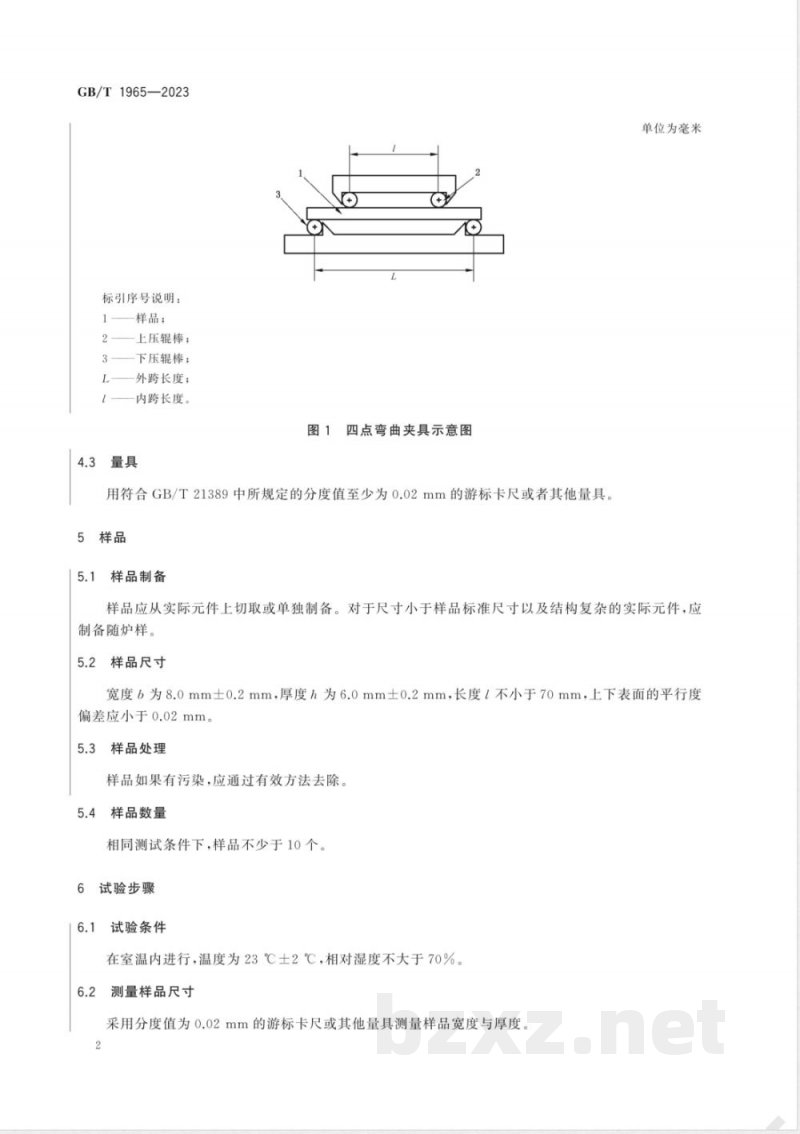

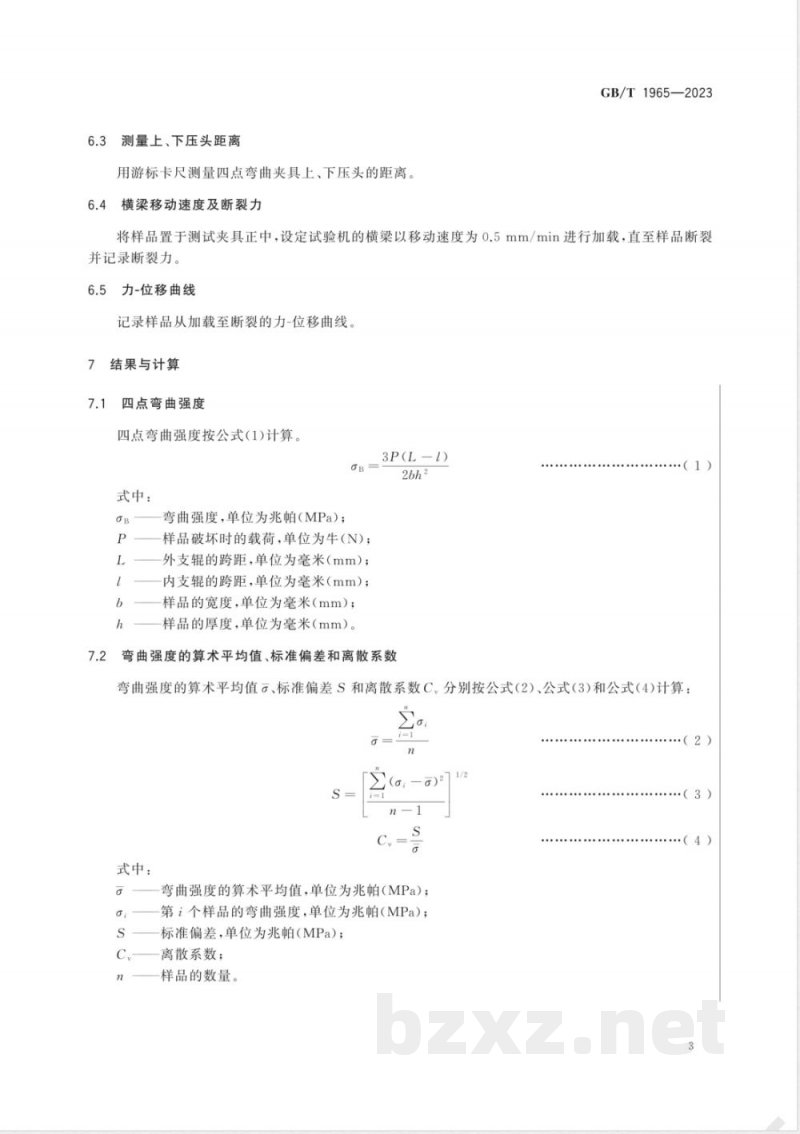

ICS 81.060.30 CCS Q30 GB 中华人民共和国国家标准 GB/T 1965—2023 代替 GB/T 1965—1996 多孔陶瓷 室温弯曲强度试验方法 Porous ceramics — Test method for flexural strength at room temperature （ISO 14610:2012, Fine ceramics (advanced ceramics, advanced technical ceramics) — Test method for flexural strength of porous ceramics at room temperature, MOD） 发布：2023-11-27 实施：2024-06-01 国家市场监督管理总局 国家标准化管理委员会发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替GB/T 1965—1996《多孔陶瓷弯曲强度试验方法》，与1996版相比主要技术变化包括： — 更改了仪器设备要求； — 更改了样品要求； — 增加测量上下压头距离步骤； — 更改移动速度要求； — 增加力-位移曲线要求； — 增加弯曲强度标准偏差及离散系数计算。 本文件修改采用ISO 14610:2012《精细陶瓷室温下多孔陶瓷弯曲强度试验方法》。 与ISO 14610:2012相比，本文件在结构上进行了调整，结构编号变化见附录A；技术差异及原因见附录B。 本文件的编辑性修改包括：标准名称调整为《多孔陶瓷室温弯曲强度试验方法》；删除部分注释；调整符号表示等。 请注意本文件可能涉及专利，本文件发布机构不承担识别专利责任。 本文件由中国建筑材料联合会提出。 本文件由全国工业陶瓷标准化技术委员会（SAC/TC 194）归口。 本文件起草单位包括山东工业陶瓷研究设计院有限公司、广西碧清源环保投资有限公司、中材高新材料股份有限公司等多家单位。 本文件主要起草人包括赵世凯、宋涛、栾强、秦玉兰、徐传伟等。 本文件于1996年首次发布，本次为第一次修订。 1 范围 本文件规定了室温下测定多孔陶瓷弯曲强度的试验方法，包括仪器设备、样品、试验步骤、结果与计算及试验报告。 本文件适用于多孔陶瓷室温弯曲强度的测定。 2 规范性引用文件 GB/T 6569 精细陶瓷弯曲强度试验方法（ISO 14704:2000, MOD） GB/T 16491 电子式万能试验机 GB/T 17991 精细陶瓷术语（ISO 20507:2003, MOD） GB/T 21389 游标、带表和数显卡尺 3 术语和定义 3.1 多孔陶瓷 porous ceramics 孔径在0.05 μm～100 μm，显气孔率在25%～90%的陶瓷材料。 3.2 四点弯曲强度 four-point flexural strength 样品在两个下支点和两个上压头形成的弯曲载荷作用下断裂时的最大应力。 4 仪器设备 4.1 试验机 试验机应符合相关标准要求，用于弯曲强度测试。
