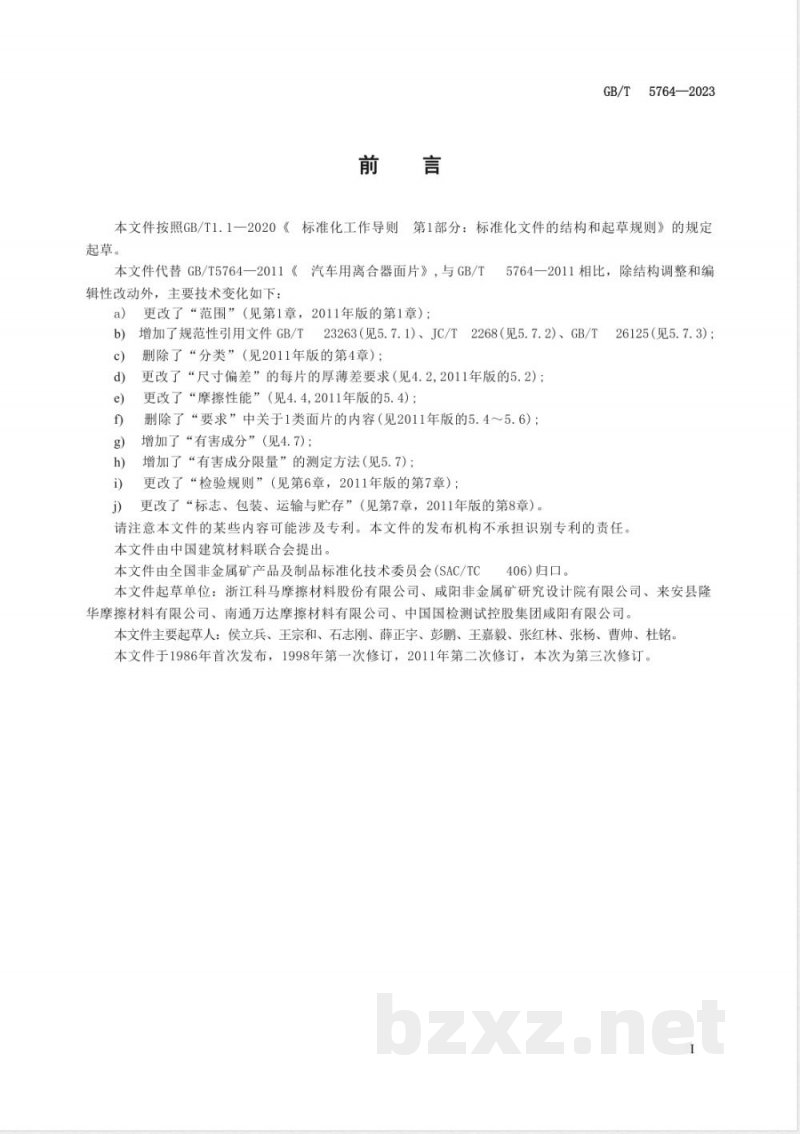

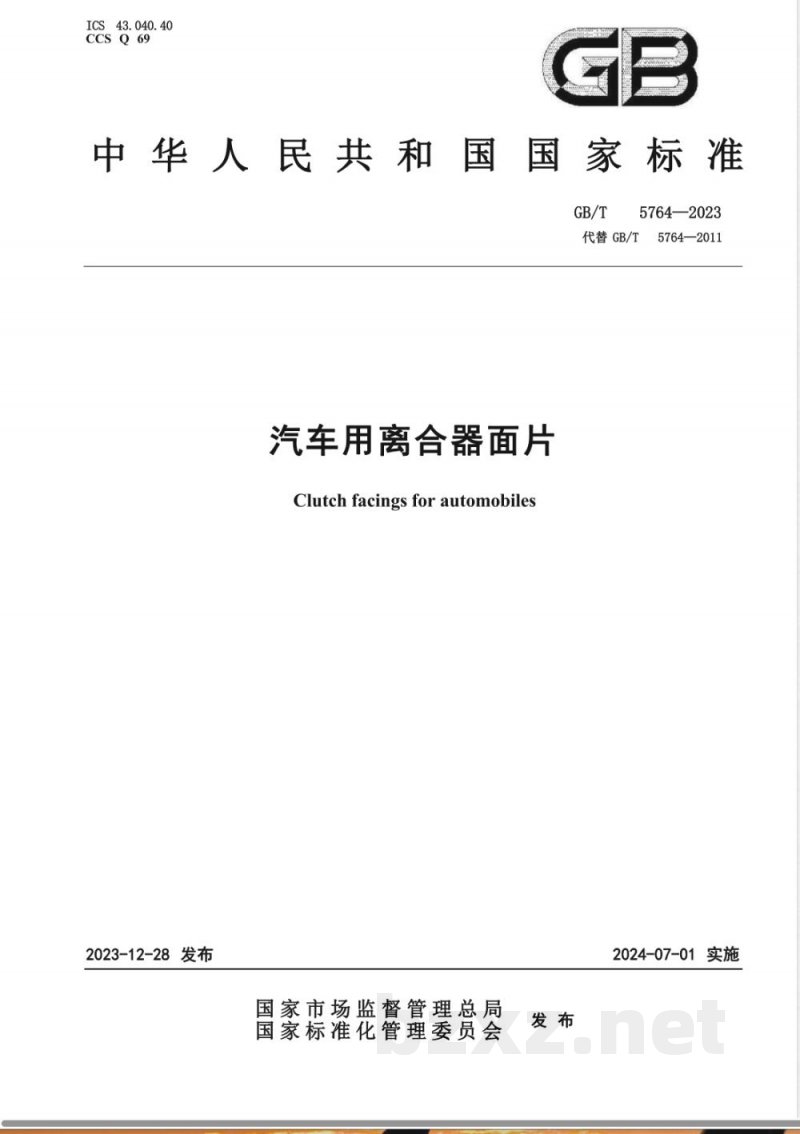

ICS 43.040.40 CCS Q 69 GB 中华人民共和国国家标准 GB/T 5764—2023 代替 GB/T 5764—2011 汽车用离合器面片 Clutch facings for automobiles 2023-12-28 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-07-01 实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替GB/T 5764—2011《汽车用离合器面片》，与2011版相比，主要技术变化包括：更改范围条款；增加规范性引用文件GB/T 23263、JC/T 2268等；删除分类章节；更改尺寸偏差及摩擦性能要求；删除部分面片分类内容；增加有害成分及其限量测定方法；更改检验规则及标志包装运输贮存要求等。 本文件由中国建筑材料联合会提出，由全国非金属矿产品及制品标准化技术委员会（SAC/TC406）归口。 本文件起草单位包括浙江科马摩擦材料股份有限公司、咸阳非金属矿研究设计院有限公司等。 本文件主要起草人包括侯立兵、王宗和、石志刚等。 本文件自1986年首次发布，历经1998年第一次修订、2011年第二次修订，本次为第三次修订。 1 范围 本文件规定了汽车用离合器面片的要求、试验方法、检验规则、标志、包装、运输与贮存等内容。 本文件适用于汽车用缠绕型干摩擦式离合器面片（以下简称“面片”）。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB 5763 汽车用制动器衬片 GB/T 23263 制品中石棉含量测定方法 GB/T 26125 电子电气产品六种限用物质的测定方法 JB/T 7498 涂附磨具砂纸 JC/T 1065 定速式摩擦试验机 JC/T 2268 制动摩擦材料中铜及其他元素的测定方法 3 术语和定义 GB 5763界定的以及下列术语和定义适用于本文件。 3.1 最大挠度 在弯曲试验过程中，试片断裂瞬间中心位置偏离初始位置的最大距离。 3.2 最大应变 在弯曲试验过程中，试片断裂瞬间最大外层纤维单位长度变形量。 3.3 旋转爆裂强度 面片在旋转试验机上按规定角加速度旋转直至破裂时的极限转速。 3.4 动摩擦系数（μd） 摩擦片在规定条件下动摩擦力与法向力的比值。 4 要求 4.1 外观 4.1.1 面片表面应平整，不得有起泡、龟裂、油污、凹凸、翘曲和扭曲等影响使用的缺陷。 4.1.2 面片是否进行深加工由供需双方协商确定。 4.2 尺寸偏差 面片基本尺寸见附录A或由需方确定，尺寸偏差及每片厚薄差应符合表1规定。 外径不同规格对应不同允许偏差范围。 4.3 平面度 面片在规定负荷下的平面度应符合表2规定。
