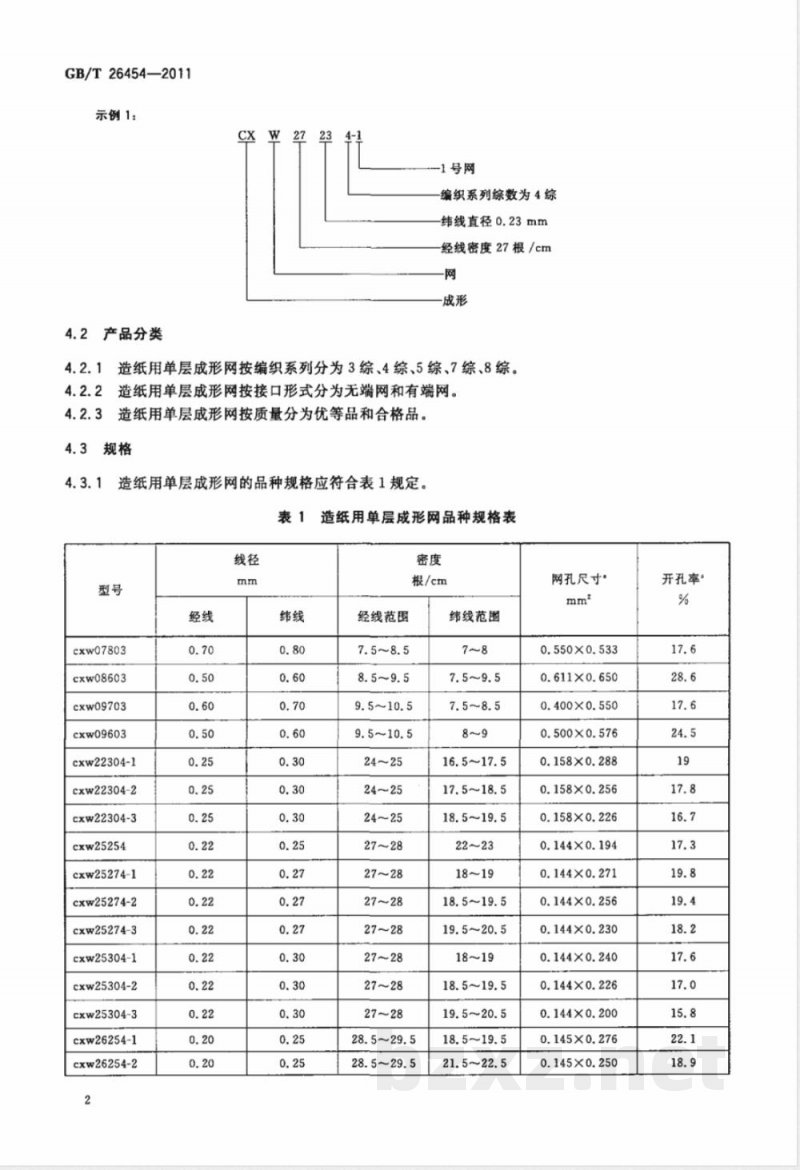

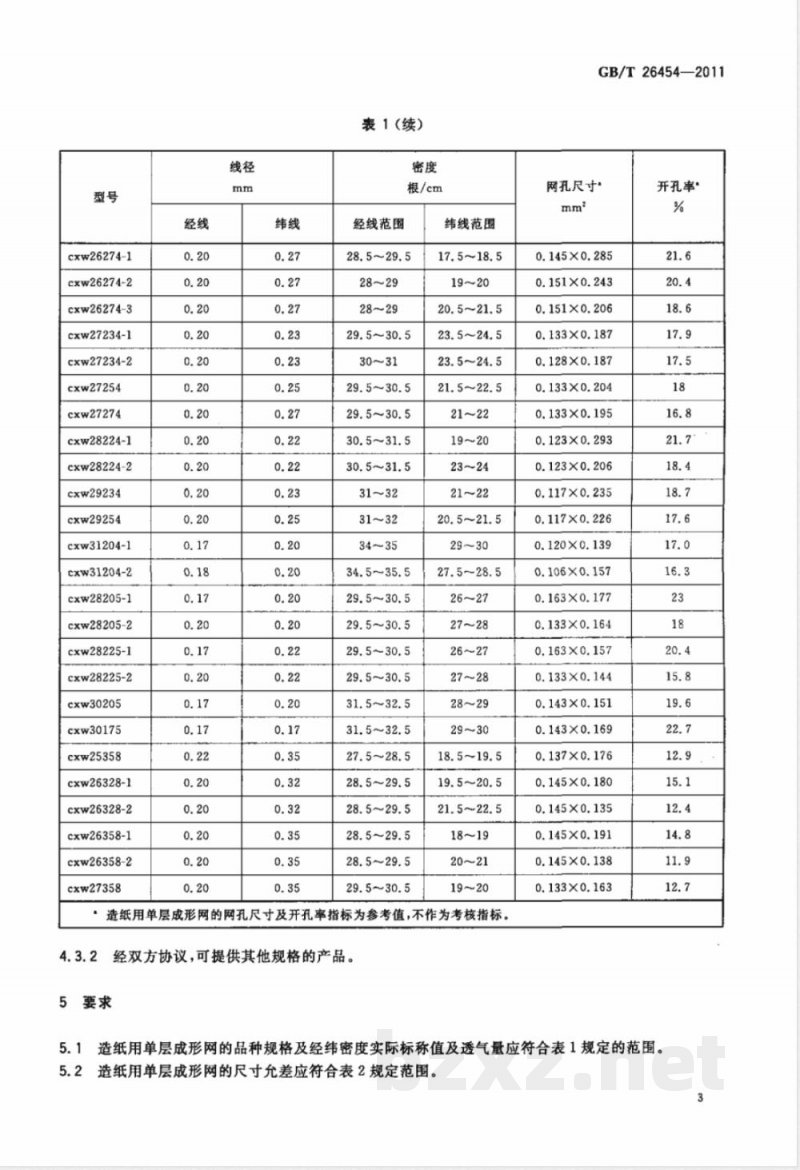

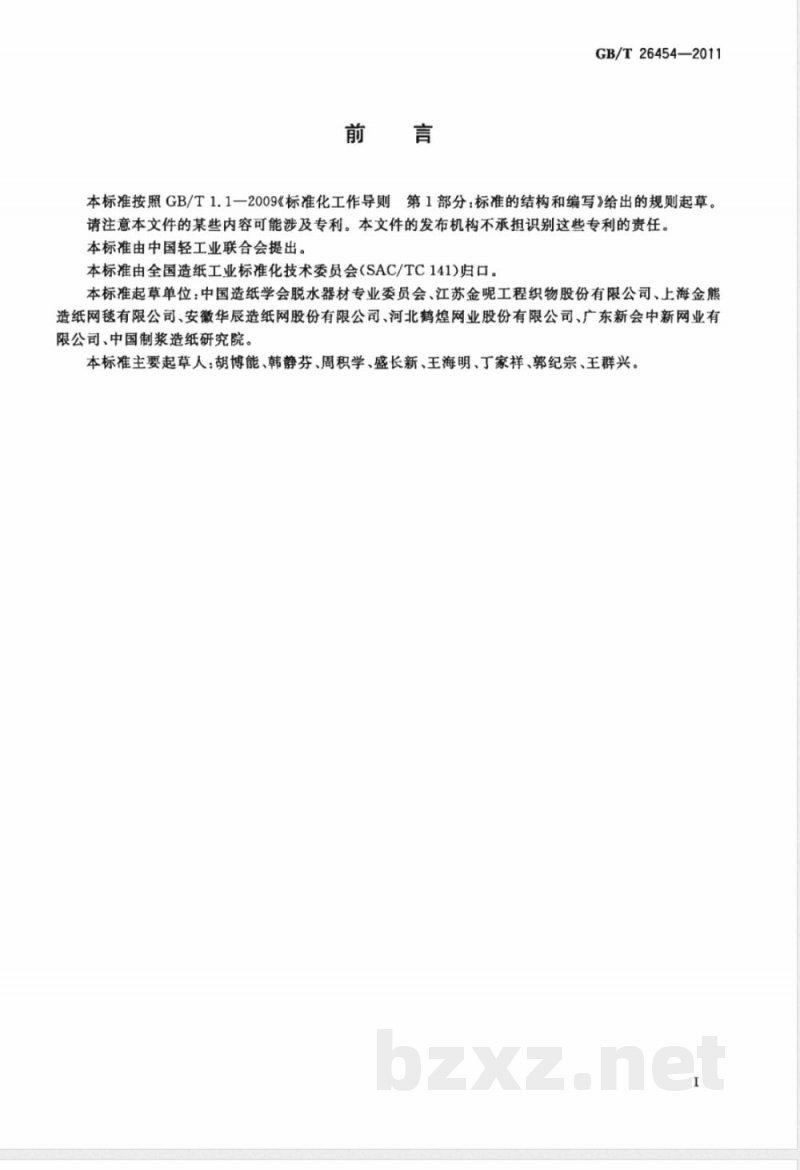

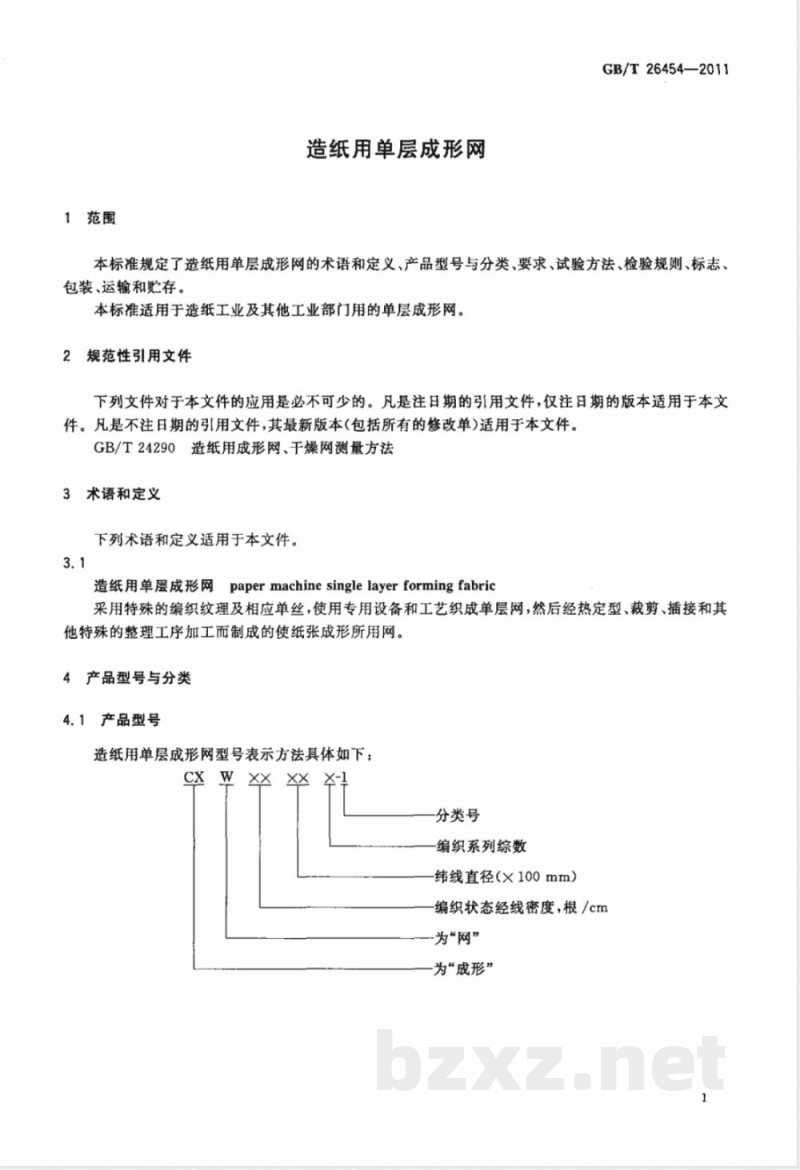

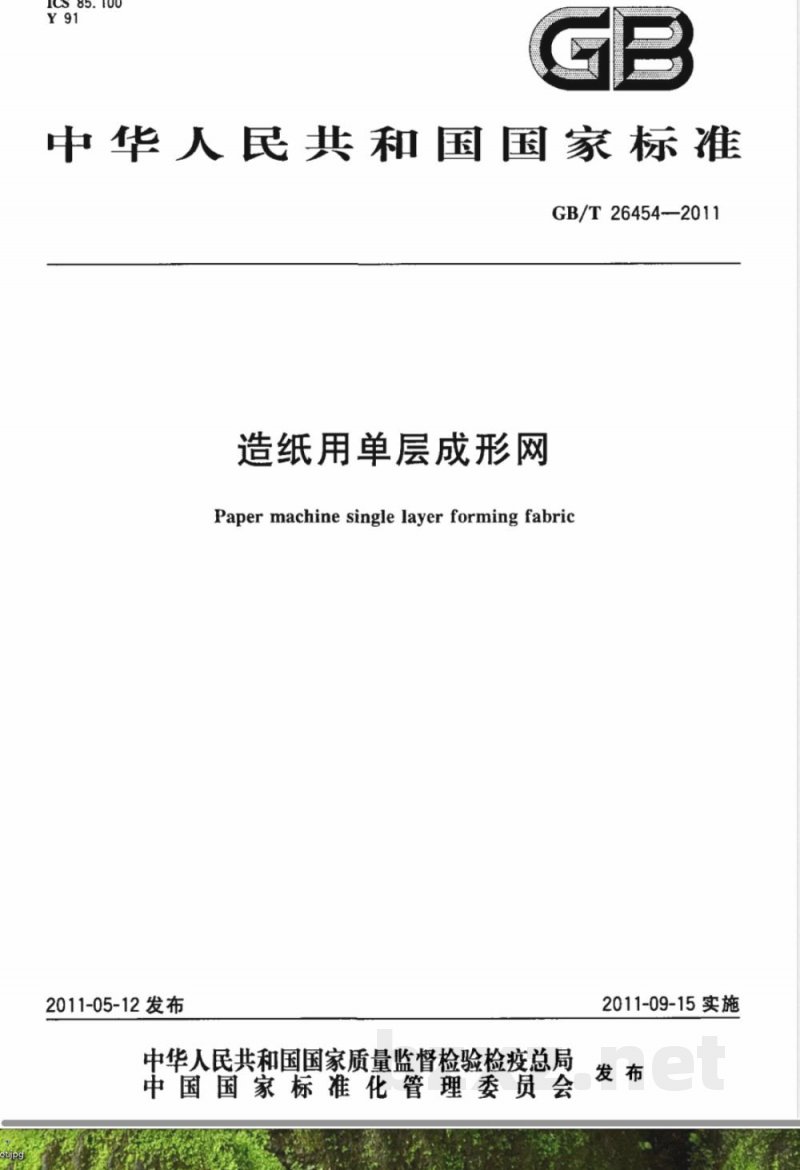

GB/T 26454—2011 造纸用单层成形网 前言 本标准按照GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国轻工业联合会提出，并由全国造纸工业标准化技术委员会（SAC/TC141）归口。 本标准起草单位：中国造纸学会脱水器材专业委员会、江苏金呢工程织物股份有限公司、上海金熊造纸网毯有限公司、安徽华辰造纸网股份有限公司、河北鹤煌网业股份有限公司、广东新会中新网业有限公司、中国制浆造纸研究院。 本标准主要起草人：胡博能、韩静芬、周积学、盛长新、王海明、丁家祥、郭纪宗、王群兴。 1 范围 本标准规定了造纸用单层成形网的术语和定义、产品型号与分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于造纸工业及其他工业部门用的单层成形网。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 24290 造纸用成形网、干燥网测量方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 造纸用单层成形网（paper machine single layer forming fabric） 采用特殊的编织纹理及相应单丝，使用专用设备和工艺织成单层网，经热定型、裁剪、插接及其他整理工序加工而成，用于纸张成形的网状材料。 4 产品型号与分类 4.1 产品型号 造纸用单层成形网型号表示方法如下： CXW 分类号 编织系列综数 纬线直径（×100 mm） 编织状态经线密度（根/cm） 其中： C 表示成形，X 表示网。 示例： CXW2723-1 表示编织系列为4综，纬线直径为0.23 mm，经线密度为27根/cm的1号网。 4.2 产品分类 4.2.1 按编织系列分为：3综、4综、5综、7综、8综。 4.2.2 按接口形式分为：无端网和有端网。 4.2.3 按质量分为：优等品和合格品。 4.3 规格 4.3.1 造纸用单层成形网的品种规格应符合表1规定。 表1 造纸用单层成形网品种规格（节选整理） 型号：cxw07803，经线直径0.70 mm，纬线直径0.80 mm，经线密度7.5～8.5根/cm，纬线密度7～8根/cm，网孔尺寸0.550×0.533 mm²。 型号：cxw08603，经线直径0.50 mm，纬线直径0.60 mm，经线密度8.5～9.5根/cm，纬线密度7.5～9.5根/cm，网孔尺寸0.611×0.650 mm²。 型号：cxw09703，经线直径0.60 mm，纬线直径0.70 mm，经线密度9.5～10.5根/cm，纬线密度7.5～8.5根/cm，网孔尺寸0.400×0.550 mm²。 型号：cxw09603，经线直径0.50 mm，纬线直径0.60 mm，经线密度9.5～10.5根/cm，纬线密度8～9根/cm，网孔尺寸0.500×0.576 mm²。 型号：cxw22304-1，经线直径0.25 mm，纬线直径0.30 mm，经线密度24～25根/cm，纬线密度16.5～17.5根/cm，网孔尺寸0.158×0.288 mm²。 型号：cxw22304-2，经线直径0.25 mm，纬线直径0.30 mm，经线密度24～25根/cm，纬线密度17.5～18.5根/cm，网孔尺寸0.158×0.256 mm²。 型号：cxw22304-3，经线直径0.25 mm，纬线直径0.30 mm，经线密度24～25根/cm，纬线密度18.5～19.5根/cm，网孔尺寸0.158×0.226 mm²。 型号：cxw25254，经线直径0.22 mm，纬线直径0.25 mm，经线密度27～28根/cm，纬线密度22～23根/cm，网孔尺寸0.144×0.194 mm²。 型号：cxw25274-1，经线直径0.22 mm，纬线直径0.27 mm，经线密度27～28根/cm，纬线密度18～19根/cm。 型号：cxw25274-2，经线直径0.22 mm，纬线直径0.27 mm，经线密度27～28根/cm，纬线密度18.5～19.5根/cm。 型号：cxw25274-3，经线直径0.22 mm，纬线直径0.27 mm，经线密度27～28根/cm，纬线密度19.5～20.5根/cm。 型号：cxw25304-1，经线直径0.22 mm，纬线直径0.30 mm，经线密度27～28根/cm，纬线密度18～19根/cm。 型号：cxw25304-2，经线直径0.22 mm，纬线直径0.30 mm，经线密度27～28根/cm，纬线密度18.5～19.5根/cm。 型号：cxw25304-3，经线直径0.22 mm，纬线直径0.30 mm，经线密度27～28根/cm，纬线密度19.5～20.5根/cm。 型号：cxw26254-1，经线直径0.20 mm，纬线直径0.25 mm，经线密度28.5～29.5根/cm，纬线密度18.5～19.5根/cm。 型号：cxw26254-2，经线直径0.20 mm，纬线直径0.25 mm，经线密度28.5～29.5根/cm，纬线密度21.5～22.5根/cm。
