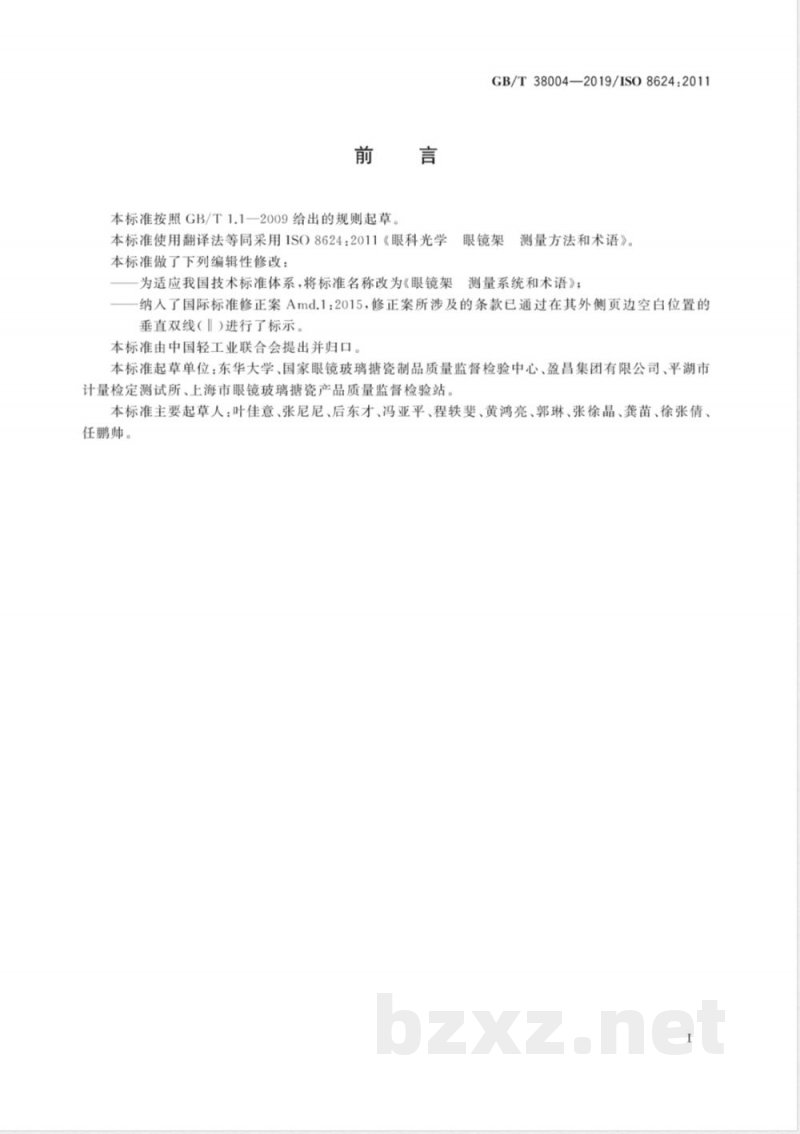

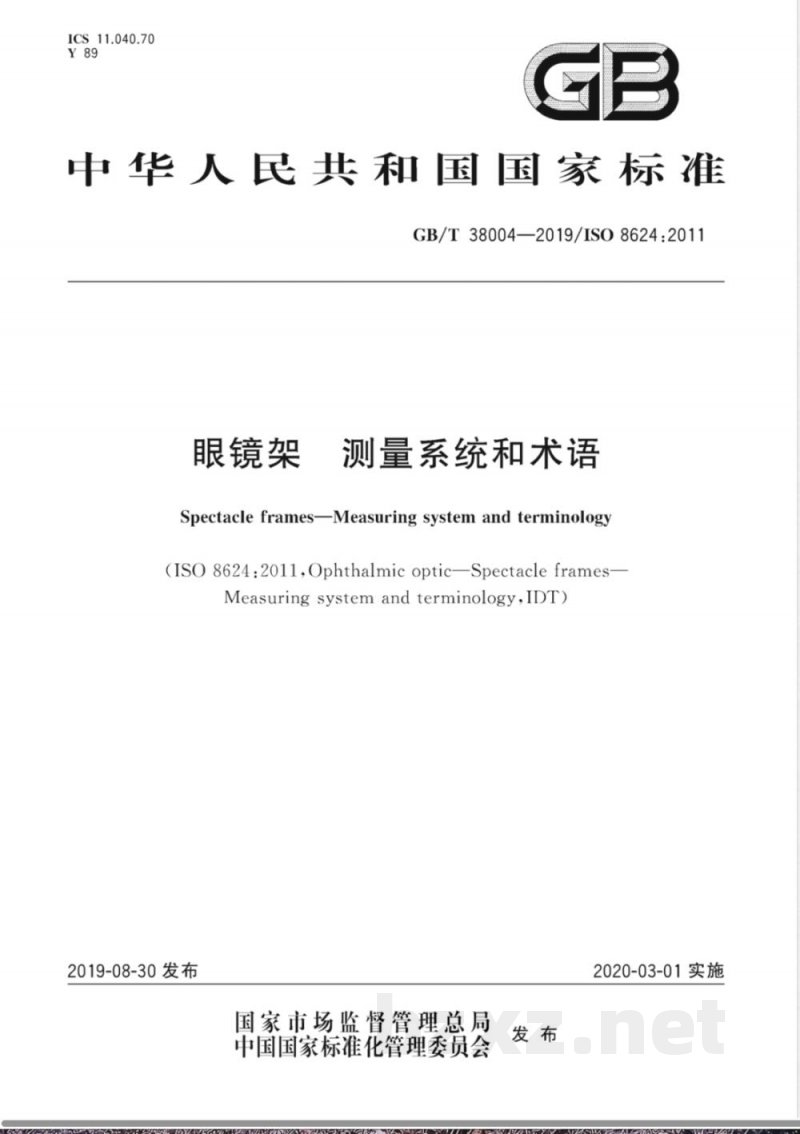

ICS 11.040.70 Y89 GB 中华人民共和国国家标准 GB/T 38004—2019 / ISO 8624:2011 眼镜架 测量系统和术语 Spectacle frames - Measuring system and terminology 2019-08-30 发布 2020-03-01 实施 国家市场监督管理总局 中国国家标准化管理委员会 发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准等同采用 ISO 8624:2011《眼科光学 眼镜架测量系统和术语》，并纳入修正案 Amd.1:2015。 本标准由中国轻工业联合会提出并归口。 本标准起草单位：东华大学、国家眼镜玻璃糖瓷制品质量监督检验中心、盈昌集团有限公司等。 本标准主要起草人：叶佳意、张尼尼、后东才、冯亚平等。 1 范围 本标准界定了眼镜架的测量系统和相关术语，适用于前框对称的眼镜架。 2 术语、定义和符号 2.1 方框法中心（boxed centre） 镜片外形相切矩形框的水平中心线与垂直中心线的交点。 2.2 方框法镜片水平尺寸（horizontal boxed lens size） 镜片外形相切矩形框两垂直边之间的距离。 2.3 方框法镜片垂直尺寸（vertical boxed lens size） 镜片外形相切矩形框两水平边之间的距离。 2.4 方框法中心距（boxed centre distance） 左右镜片方框法中心之间的距离。 2.5 片间距离（distance between lenses） 左右镜片外形相切矩形框靠鼻侧两垂直边之间的水平距离。 2.6 镜腿长度（overall length of side） 从铰链轴或螺纹轴与中面交点到镜腿末端的距离（需将耳弯拉直测量）。 非铰链结构镜腿需按规定角度展开后测量。 3 测量系统 眼镜架测量系统基于方框法体系，以镜片外形相切的矩形框作为尺寸测量基础。 当镜圈存在明显面部弧度时，应按镜片实际外形确定水平与垂直基准线。 测量系统包含水平与垂直尺寸及参考点，用于生产、订购及镜片装配校准。 图1～图4给出了前框测量、镜腿测量及方框中心距测量示意。 （附录A：术语完整定义参考）
