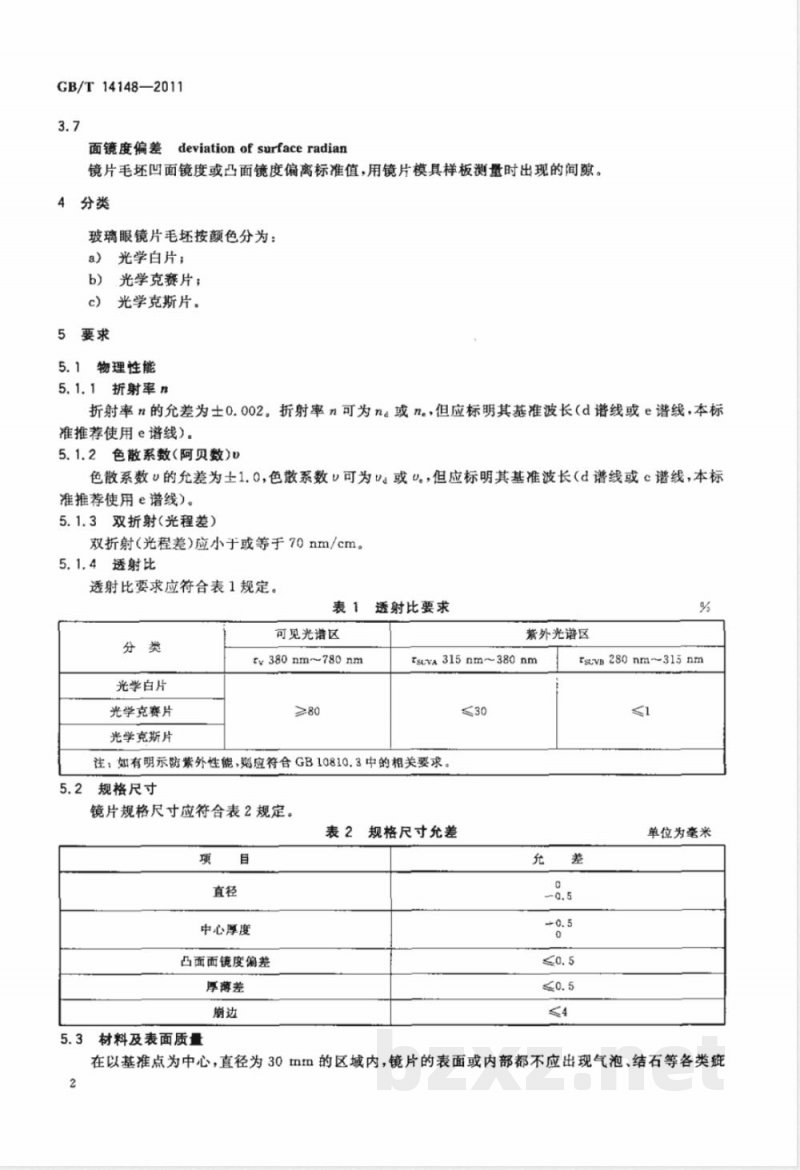

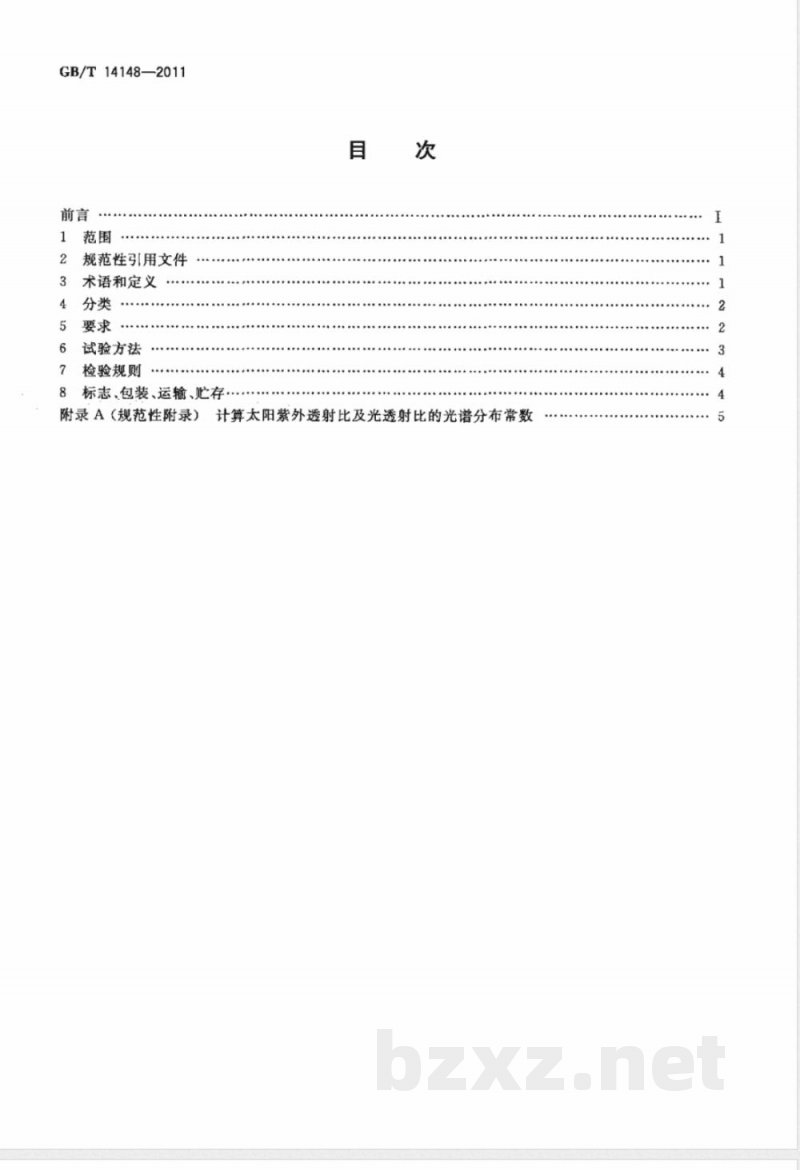

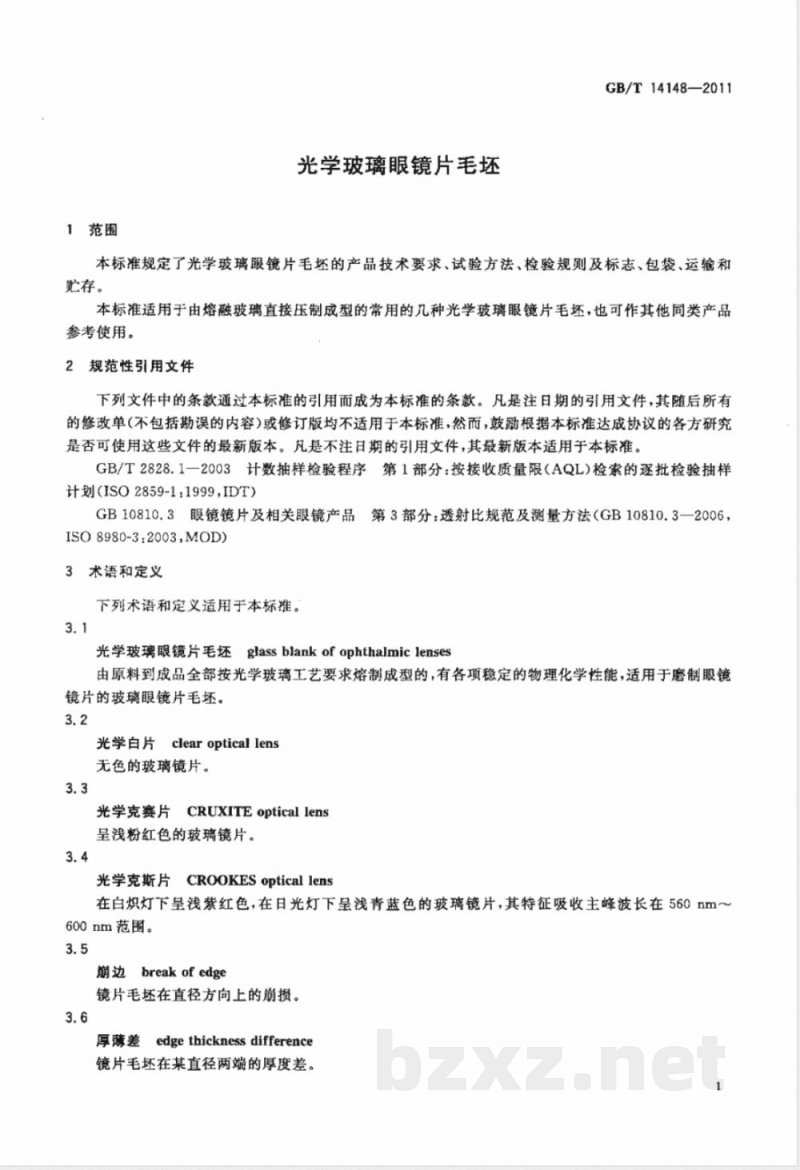

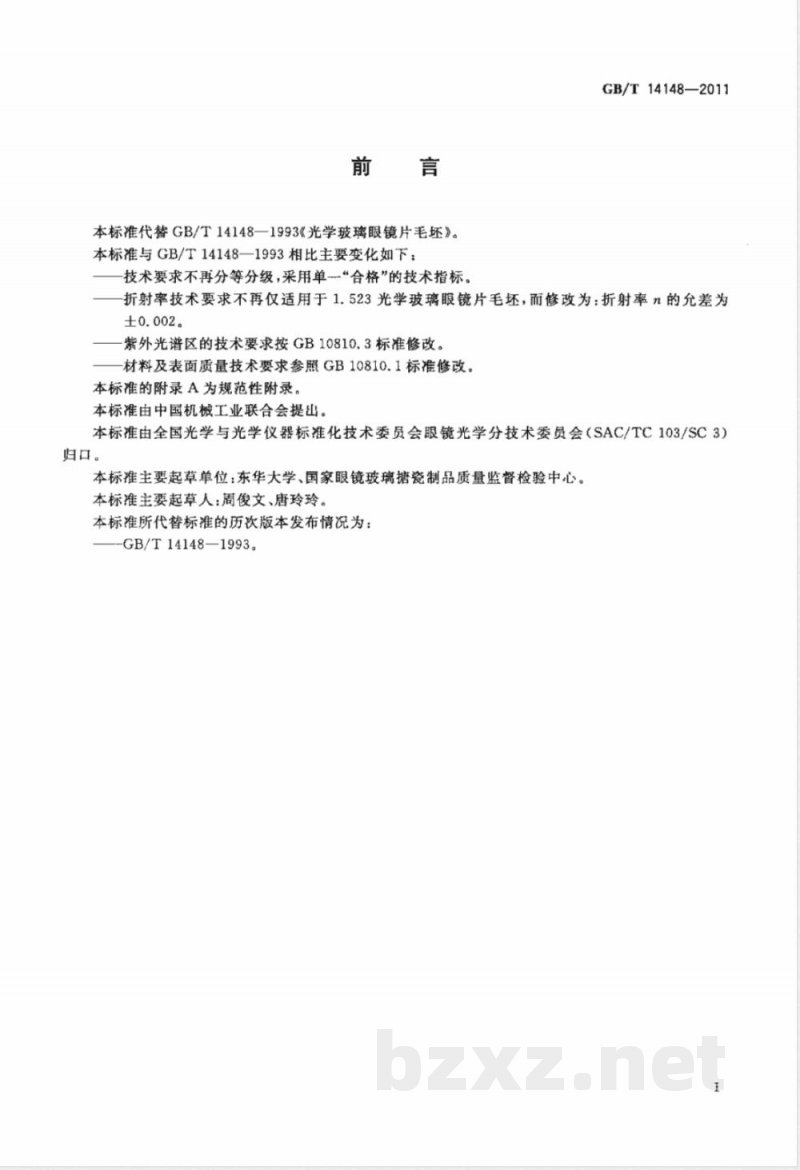

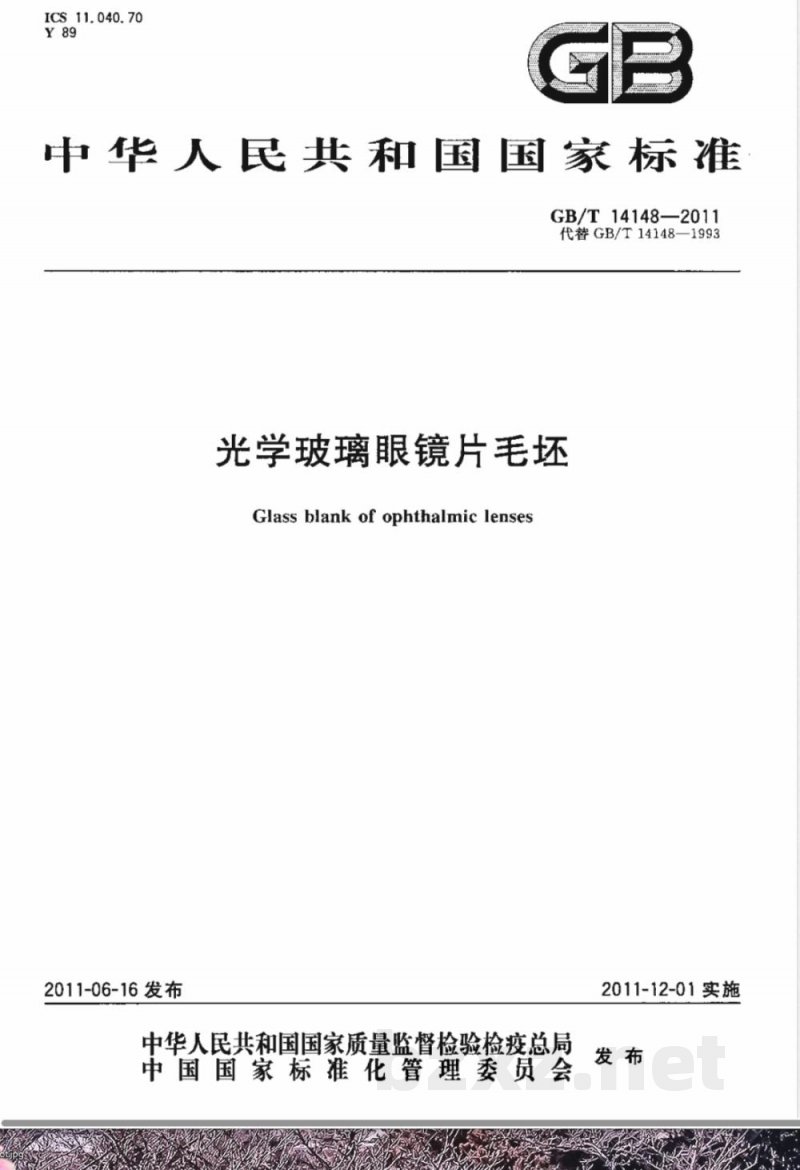

ICS 11.040.70 Y89 中华人民共和国国家标准 GB/T 14148—2011 代替 GB/T 14148—1993 光学玻璃眼镜片毛坏 Glass blank of ophthalmic lenses 2011-06-16 发布 2011-12-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准代替 GB/T 14148—1993《光学玻璃眼镜片毛坏》。与前版相比主要变化如下： 技术要求不再分等分级，统一为合格指标；折射率技术要求调整为±0.002；紫外光谱区技术要求按 GB 10810.3 修订；材料及表面质量技术要求参照 GB 10810.1 修订。 本标准附录 A 为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国光学与光学仪器标准化技术委员会眼镜光学分技术委员会（SAC/TC103/SC3）归口。 本标准主要起草单位：东华大学、国家眼镜玻璃糖瓷制品质量监督检验中心。 本标准主要起草人：周俊文、唐玲玲。 1 范围 本标准规定了光学玻璃眼镜片毛坏的产品技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于由熔融玻璃直接压制成型的光学玻璃眼镜片毛坏，也可用于其他同类产品参考。 2 规范性引用文件 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划。 GB 10810.3 眼镜镜片及相关眼镜产品 第3部分：透射比规范及测量方法。 3 术语和定义 3.1 光学玻璃眼镜片毛坏：由光学玻璃工艺熔制成型的镜片毛坯，具有稳定物理化学性能，用于磨制眼镜镜片。 3.2 光学白片：无色玻璃镜片。 3.3 光学克赛片：浅粉红色玻璃镜片。 3.4 光学克斯片：在白炽灯下呈浅紫红色、日光灯下呈浅青蓝色的玻璃镜片，特征吸收峰波长560nm～600nm。 3.5 崩边：镜片毛坏在直径方向上的崩损。 3.6 厚薄差：镜片毛坏在某直径两端的厚度差。 3.7 面镜度偏差：镜片凹面或凸面镜度偏离标准值时的偏差。 4 分类 按颜色分为：光学白片、光学克赛片、光学克斯片。 5 要求 5.1 物理性能 5.1.1 折射率 n：允差±0.002，可采用 nd 或 ne，并应标明基准波长。 5.1.2 色散系数（阿贝数）v：允差±1.0，应标明基准波长。 5.1.3 双折射（光程差）：≤70 nm/cm。 5.1.4 透射比： - 可见光谱区（380nm～780nm） - 紫外光谱区（315nm～380nm） 不同类型镜片的透射比应符合表1规定（具体数值按标准表）。 5.2 规格尺寸 镜片直径、中心厚度、凸面面镜度偏差及厚薄差应符合表2规定。
