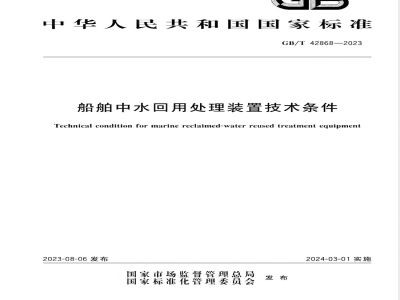

ICS 47.020.90
cCsU25
中华人民共和国国家标准國
GB/T42868—2023
船舶中水回用处理装置技术条件Technical condition for marine reclaimed-water reused treatment equipment2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施

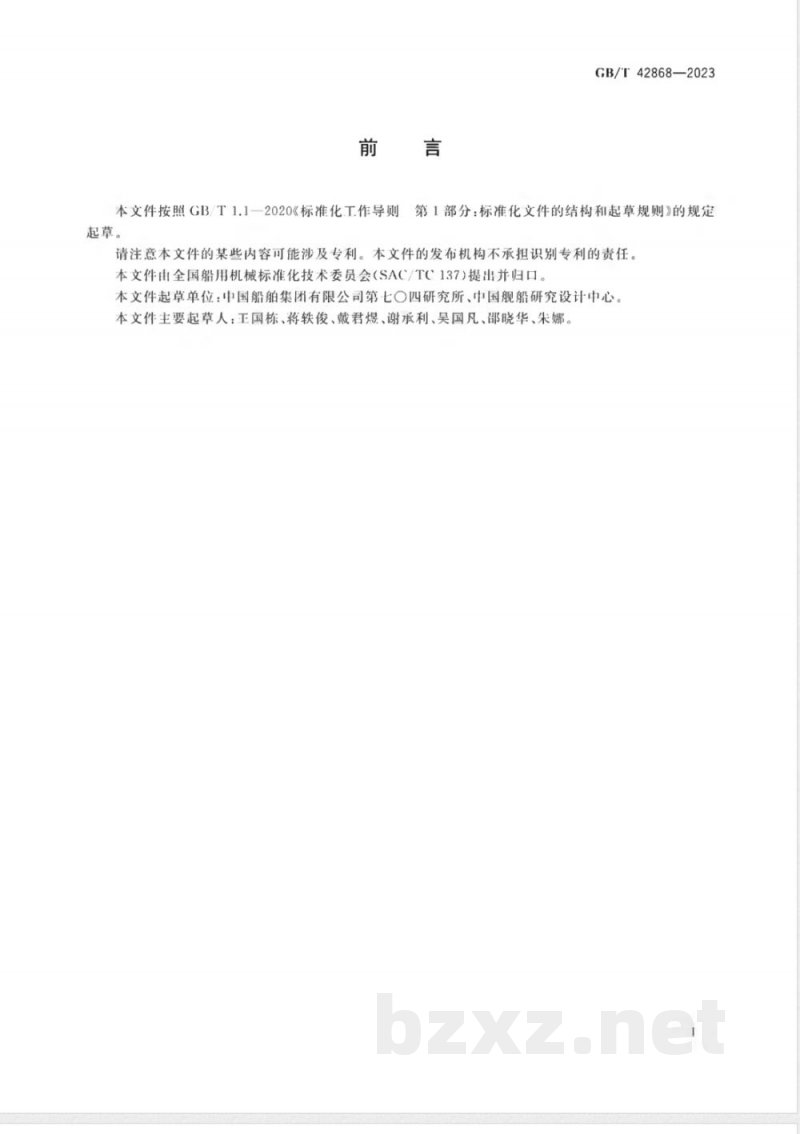

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T42868—2023
第1部分：标准化文件的结构利起草规则》的规定请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国船用机械标准化技术委员会（SAC/TC137)提出并归口。本文件起草单位：中国船舶集团有限公司第七○四研究所、中国舰船研究设计中心本文件主要起草人：国栋、将轶俊、戴君煜、谢承利、吴国凡、邵晓华、朱娜。1

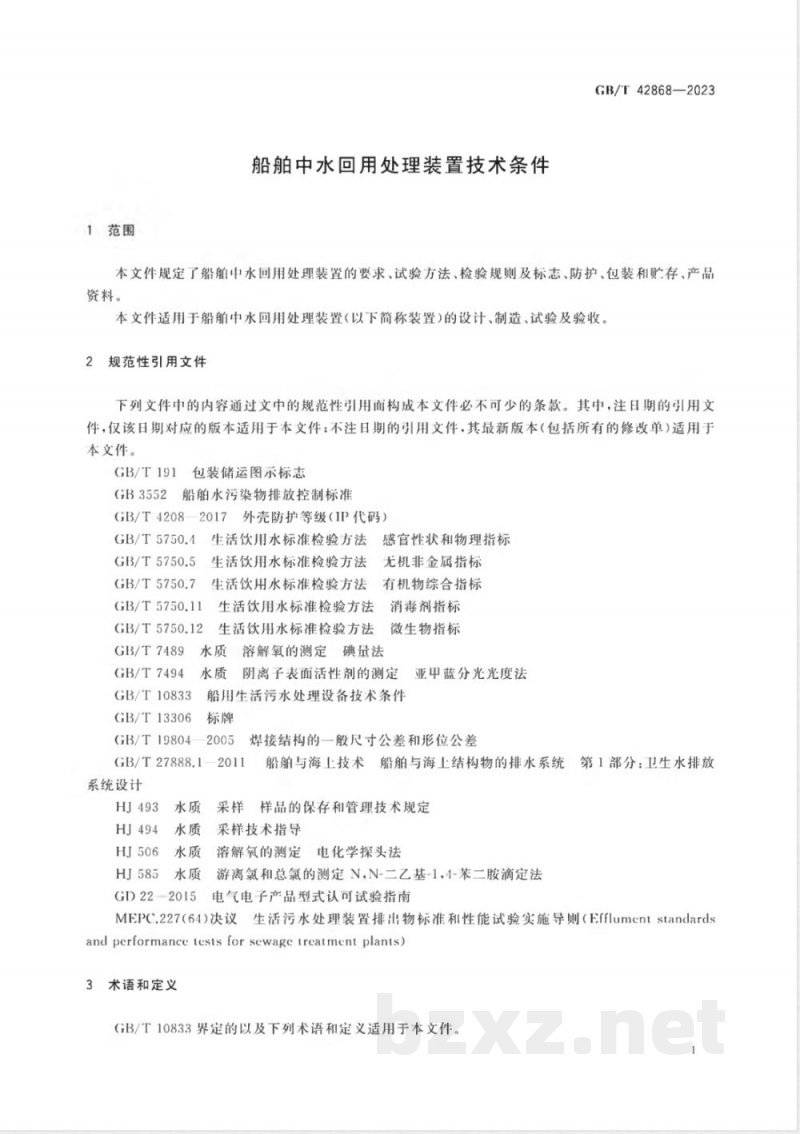

1范围
船舶中水回用处理装置技术条件GB/T42868—2023
本文件规定了船舶中水回用处理装置的要求、试验方法、检验规则及标志、防护、包装和贮存、产品资料。
本文件适用于船舶中水回用处理装置（以下简称装置)的设计、制造、试验及验收。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件。
包装储运图示标志
GB/T191
船舶水污染物排放控制标准
GB3552
GB/T4208—2017外壳防护等级（IP代码）GB/T 5750.4
GB/T5750.5
GB/T5750.7
GB/T 5750.11
GB/T5750.12
GB/T7489
GB/T7494
GB/T10833
GB/T13306
生活饮用水标准检验方法感官性状和物理指标生活饮用水标准检验方法尤机非金属指标生活饮用水标准检验方法有机物综合指标生活饮用水标准检验方法
消毒剂指标
生活饮用水标准检验方法
溶解氧的测定碘量法
微生物指标
阴离子表面活性剂的测定
船用生活污水处理设备技术条件标牌
GB/T19804—
亚申蓝分光光度法
焊接结构的一般尺寸公差和形位公差GB/T 27888.1—2011
系统设计
船舶与海上技术船舶与海上结构物的排水系统第1部分：卫生水排放
样品的保存和管理技术规定
采样技术指导
溶解氧的测定
电化学探头法
游离氯和总氯的测定N,N-二乙基-1，4-苯二胺滴定法5电气电子产品型式认可试验指南GD222015
MEPC.227（64）决议生活污水处理装置排i物标准和性能试验实施导则（Efflumentstandardsand performance tesis for scwagc trcatment plants)术语和定义
GB/T10833界定的以及下列术语和定义适用于本文件。1
GB/T42868—2023
船舶中水回用处理装置
marine reclaimed-water reused treatment equipment将船舶产生的生活污水、灰水，经处理后的生活污水等原水处理至满足中水回用标准的装置。3.2
reclaimedwater
原水经处理后，达到规定的水质指标，可满足冲厕、冲洗中板、消防等杂用的非饮用水。3.3
生活污水
sewage
船上以下四种排出物：
a）任何型式的便器和小便池的排出物和其他废弃物；从医务室（药房、病房）的而盆、洗澡盆和这些处所排出孔的排出物；b）
装有活的动物处所的排出物：
d）混有上述排山物的其他废水。注：采川真空收集系统收集的生活污水称为真空黑水，采川常规重力收集系统收集的生活污水称为重力黑水。3.4
灰水greywater
船舶排出的洗碟水、厨房水槽水、淋浴水、洗衣水、洗澡水以及洗脸水.不包括货舱排水、垃圾。注：受污染程度不同分为厨房灰水和洗涤灰水。厨房灰水为洗碟水、厨房水槽水，包括人工或自动洗涤碗碟和烹饪用具的排水：洗涤灰水为厨房灰水以外的淋浴水、洗衣水、洗澡水以及洗脸水等。4要求
外观质量
装置的外表面漆膜应均匀，不应有气泡和剥落等缺陷。4.2
装置的尺寸公差应符合GB/T19804一2005规定的B级。4.3
4.3.1当以灰水或经处理后满足MEPC.227（64)的生活污水等排水作为中水原水时，可采用以物化处理为主的工艺流程。
4.3.2当以生活污水作为中水原水时，宜采用生活污水处理与深度处理相结合的处理工艺流程。4.3.3装置应具有水质浊度在线监测功能，当山水不能满足中水标准时应能白动切换至污水排放状态。
4.3.4装置的结构应能承受住船上运行期间可能遇到的机械和环境的影响。4.3.5装置应设有手动、白动操作模式及报警设施。4.3.6
装置应设有便于装置排空、清洗、检查和维修的孔。装置设有储存液体的柜子时.应设置通向大气的透气管接口。4.3.7
4.3.8装置应在紧邻装置出水口位置设置排出水的取样口。装置设有储存液体的柜子时.应设有应急溢流口。4.3.9
装置应有防腐蚀措施，

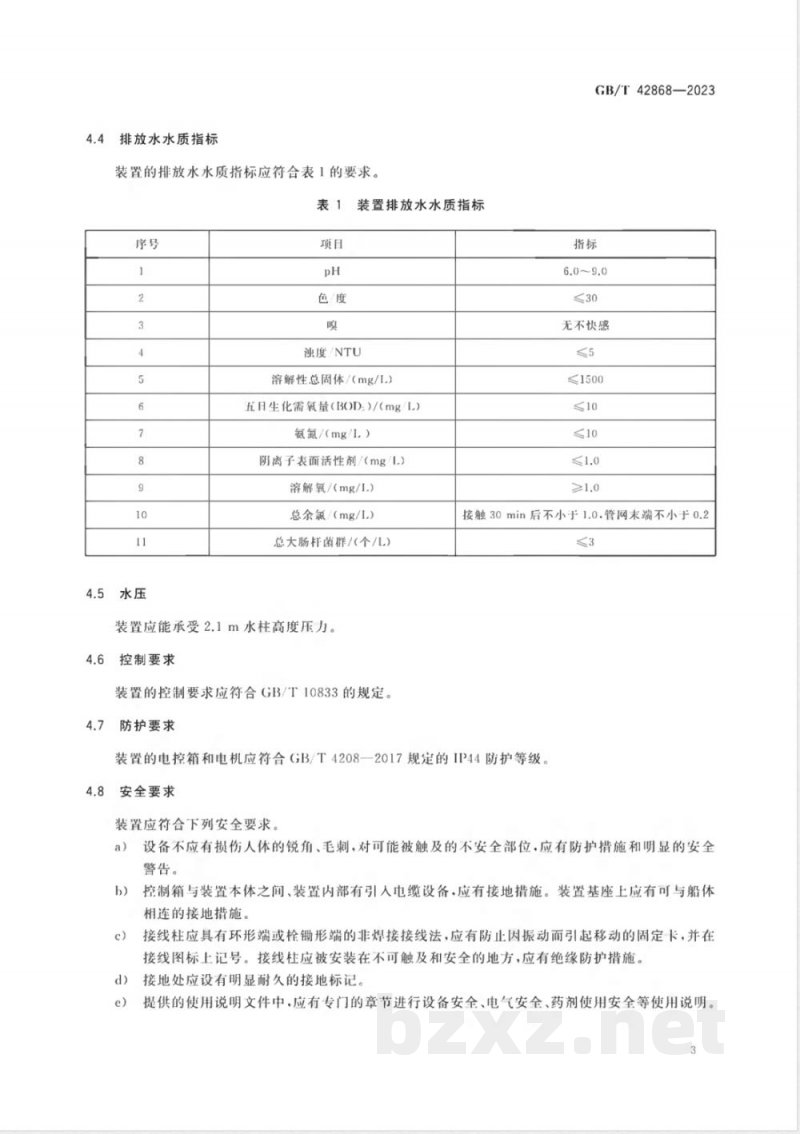

排放水水质指标
装置的排放水水质指标应符合表1的要求。表1
色/度
装置排放水水质指标
浊度/NTU
溶解性总固体/（mg/l.）
五月生化需氧量（I30D；）/（mg/L）氨氮/（mg/l.）
阴离子表面活性剂/（mg/[.）
溶解氧/（mg/1.）
总余氯/（mg/I.）
总大肠杆菌群/（个/L）
装置应能承受2.1m水柱高度压力。控制要求
装置的控制要求应符合GB/T10833的规定，防护要求
GB/T42868—2023
无不快感
≤1500
接触30min后不小于1.0.管网末端不小于0.23
装置的电控箱和电机应符合GB/T4208一2017规定的IP44防护等级。安全要求
装置应符合下列安全要求。
设备不应有损伤人体的锐角、毛刺，对可能被触及的不安全部位，应有防护措施和明显的安全警告。
控制箱与装置本体之间、装置内部有引人电缆设备，应有接地措施。装置基座上应有可与船体相连的接地措施。
接线柱应具有环形端或栓锄形端的非焊接接线法，应有防止因振动而引起移动的固定卡，并在接线图标上记号。
接线柱应被安装在不可触及和安全的地方，应有绝缘防护措施。接地处应设有明显耐久的接地标记。提供的使用说明文件中，应有专门的章节进行设备安全、电气安全、药剂使用安全等使用说明。3
GB/T42868—2023
3污泥控制与处置
污泥、废渣及浓液的控制与处置要求如下：a）装置排泥、排渣、排浓水周期应不低于15d：b）若无法满足a)规定，装置或船舶应设置专门用于污泥、废渣、浓液贮存的设施：c）装置排出的污泥或废渣应保证生物安全性.若为危险废物.应按危险废物进行处理和处置。4.10环境要求
生活污水处理装置、生活污水粉碎消毒装置和贮存相在下列情况下应能正常工作：a）
船舶横倾士15°、横摇士22.5°、纵倾士5°、纵摇士7.5°情况下；b）环境温度为0℃～55℃；
相对湿度不大于90%；
装置与其正常运行位置任何平面的倾斜角达22.5°。5试验方法
5.1试验前准备
装置组装完成后.在额定的电压下用清洁水进行试验，检查各部件运转是否正常。5.2
外观质量
用目测法检查装置的外观质量。5.3尺寸
用量具检查装置的主要尺寸。
处理性能试验
原污水质量
原污水的优选次序：经处理后的生活污水、灰水、生活污水、生活污水与灰水混合污水。经处理后的生活污水应不低于GB/T10833的规定。灰水应按洗涤剂量10g/1001、洗衣粉量20g/1001.、洗发液量5g/1001.、食用油25g/100l和头发1g/100l.配置。
生活污水应按GB/T10833规定配置。5.4.1.5
生活污水与灰水的混合比例应按GB/T27888.1一2011中4.3，生活污水与灰水的配置按GB/T27888.1—2011中5.1.1利5.1.2。5.4.2试验持续时间
装置试验时达到稳定状态工况后.试验持续时间不少于10d。5.4.3负荷系数
装置按照装置按照处理量要求的平均、最小和最大容积负荷进行试验.负荷曲线应满足MEPC.227（64)的规定，排放水能符合4.4的规定。4
采样次数和方法
采样的方法应按HJ494规定。样品的保管按HJ493规定。排放水水质检验方法应按照GB3552或采用表2中的分析方法。表2
溶解性总固体
五日生化需氮量（BOD)）
阴离子表面活性剂
溶解氧
总余氯
水质项目分析方法
测定方法
PH电位法
饱-钻标准比色法
分光光度法
目视比浊法
重量法（烘干温度180℃±1℃）稀释与接种法
纳氏试剂比色法
亚甲蓝分光光度法
碘量法
电化学探头法
邻联甲苯铵比色法
邻联甲苯铵一亚碑酸盐比色法
N..V-二乙基对苯二胺一硫酸亚铁铵滴定法.N..V-二乙基-1,4-苯二胺分光光度法总大肠菌群
5水压试验Www.bzxZ.net
多管发醇法
GB/T42868-2023
执行标准
GB/T5750.4
GB/T5750.4
GB/T5750.4
GB/T 5750.4
GB/T5750.7
GB/T5750.5
GB/T7494
GB/T7489
GB/T5750.11
GB/T 5750.12
封闭装置所有接口，将试验用钢管安装在充满水的柜体顶部.钢管内注满清水.管内水面高于柜顶板2.1m.历时1h，钢管内水面应无下降。5.5.2装置承压管路应封住一断接口.通过另一端接口向管道内部缓慢加压至管路设计压力的1.25倍，保压10min，管路应无渗漏。5.6
防护要求
按GI)222015中2.15的规定检查装置控制箱的防护等级，环境要求
按GI）22一2015中2.6～2.10的规定检查装置控制箱的环境适应性。检验规则
检验分类
本文件规定的检验分类如下：
GB/T42868—2023
型式检验：
出厂检验。
型式检验
检验时机
凡属下列情况之一者，应做型式检验：a)
中请国家型式试验认可证书时：首制产品，包括转厂生产的首制产品；因产品的结构、工艺或主要材料的更改影响产品性能时；国家主管检验机关提出要求时。检验项目
型式检验项目见表3。
检验项目
外观质量
处理性能试验
水压试验
防护要求
环境要求
注：·表示必检项目；一表示不检项日。6.2.3
受检样品数
受检样品数为1台。
6.2.4合格判据
检验项目和顺序
型式检验
出厂检验
要求章条号
试验方法章条号
当装置型式检验所有项目均符合要求时，则判定该装置为型式检验合格。当型式检验项目中的任何一项不符合要求时.应重新收样进行复验。若复验符合要求，仍判定该装置为型式检验合格。若复验仍不符合要求，则判定该装置为型式检验不合格。6.3
出厂检验
检验项目
出厂检验项目和要求按表3的规定。6.3.2
受检样品数
每台均应进行出厂检验。
6.3.3合格判据
GB/T42868—2023
当装置出厂检验所有项自均符合要求时，则判定该装置为出厂检验合格。当出厂检验项目中的任何一项不符合要求时，则应在采取纠正措施后重新进行全部项自检验或只对不合格项目行复验。若复验符合要求，仍判定该装置为出厂检验合格。若复验仍不符合要求，则判定该装置为出厂检验不合格。
标志、防护、包装和贮存
7.1标志
7.1.1铭牌
每台产品应在醒目的部位设置耐蚀铭牌，铭牌应符合GB/T13306的规定，其上应标明下列信息：制造厂名称；
装置的名称和型号：
国家主管机关签发的型式试验认可证书编号或印章；制造日期及出厂编号：
装置的额定负荷。
安全警示标记
装置应在醒目位置设置安全警示牌，明确污水排放的限制和安全操作、维修产品等的注意事项。7.1.3示意标记
装置或设备应设置流程示意图牌.便于使用人员操作使用和维修。7.2防护
装置出厂时应做好防冻措施。所有外接口封堵。7.3
每台出厂产品应携带下列文件，并封存在不透水的口袋内：7.3.1
国家主管机关签发的认可证书复印件：产品合格证；
产品使用说明书；
设备总图；
专用泵总图；
电控箱总图、原理图和外部接线图；产品装箱清单：
产品备件清单；
包装应能使产品在运输过程中免受损伤利丢失附件及文件。设备应做好防护，并有明显的防雨、防倒置符号.包装箱应符合GB/T191的规定。7.3.2
4购存
装置的存放应采取措施能防止腐蚀和损坏。7
GB/T 42868-2023
产品资料
随耀棋装置的安装操作和维护手册，培创教材随机摄料，在中刻引造用丁此装置运行闲化学品
