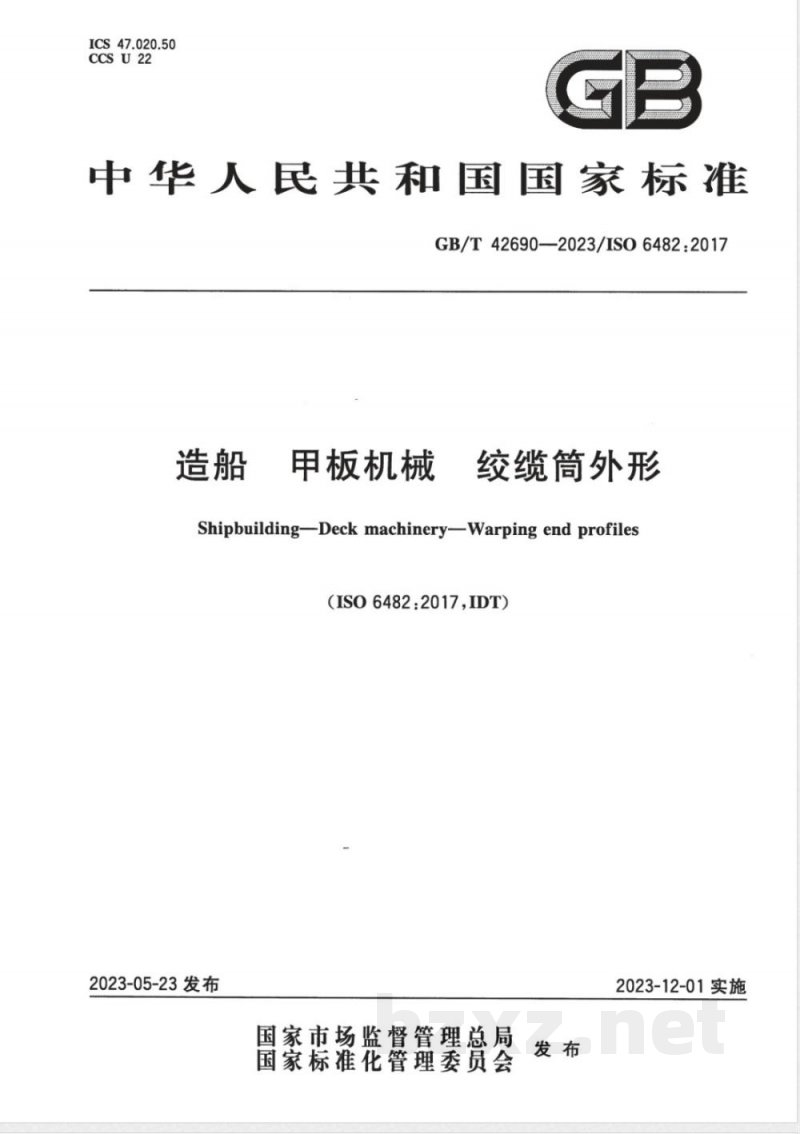

ICS47.020.50
CCSU22
中华人民共和国国家标准
GB/T42690-—2023/ISO6482:2017造船
甲板机械
绞缆筒外形
Shipbuilding—Deck machinery-Warping end profiles（ISO6482.2017,IDT）
2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会
2023-12-01实施此内容来自标准下载网
GB/T42690—2023/IS06482:2017本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件等同采用ISO6482：2017《造船绞缆筒外形》。
甲板机械
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国船用机械标准化技术委员会(SAC/TC137)提出并归口。本文件起草单位：中国船舶集团有限公司第七○四研究所、南京中船绿洲机器有限公司、浙江四兄绳业有限公司、广东海装科技控股有限公司、中国船舶集团有限公司综合技术经济研究院、福建省马尾造船股份有限公司。
本文件主要起草人：杨龙霞、王硕、石留建、贾妍妍、胡方珍、陈建锋、李彦希、李航宇、刘泉、徐天殷、王琮、张祥榕、李吉。

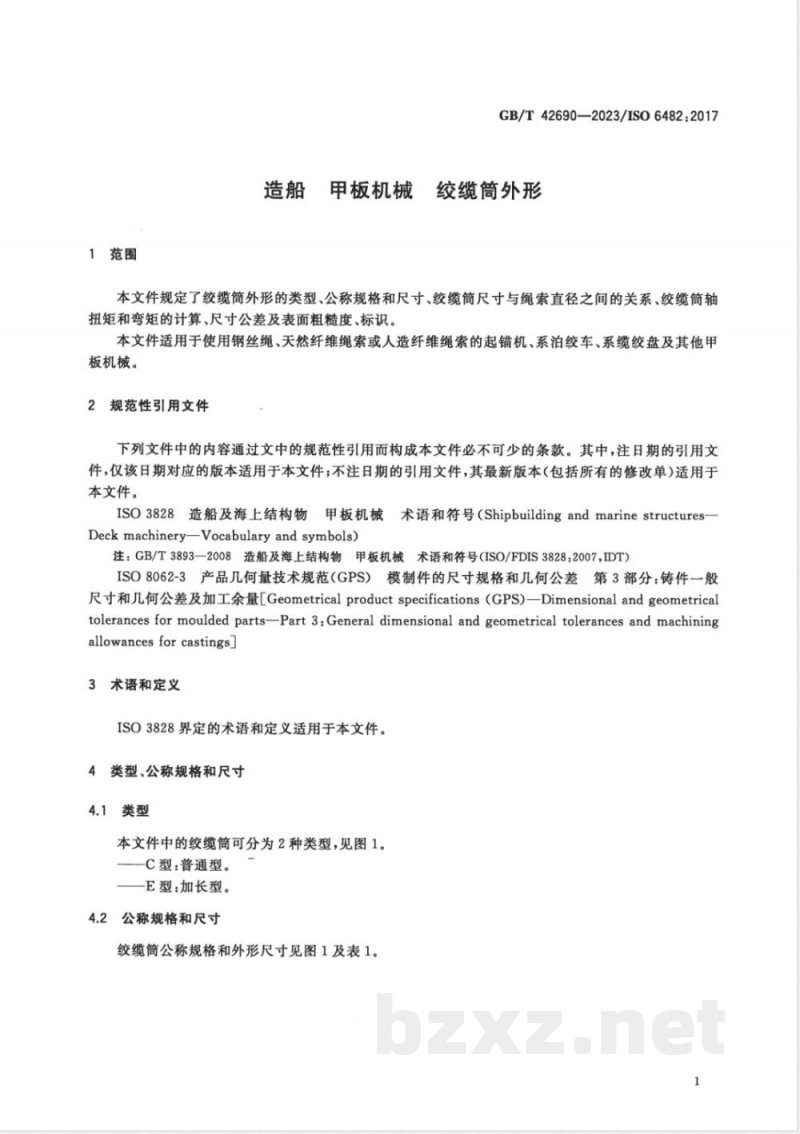

1范围
甲板机械
GB/T42690—2023/ISO6482:2017绞缆筒外形
本文件规定了绞缆筒外形的类型、公称规格和尺寸、绞缆筒尺寸与绳索直径之间的关系、绞缆筒轴扭矩和弯矩的计算、尺寸公差及表面粗糙度、标识。本文件适用于使用钢丝绳、天然纤维绳索或人造纤维绳索的起锚机、系泊绞车、系缆绞盘及其他甲板机械。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO3828造船及海上结构物甲板机械术语和符号（ShipbuildingandmarinestructuresDeck machinery—Vocabulary and symbols)注：GB/T3893—2008造船及海上结构物甲板机械术语和符号（ISO/FDIS3828：2007，IDT）ISO8062-3产品几何量技术规范（GPS）模制件的尺寸规格和几何公差第3部分：铸件一般尺寸和几何公差及加工余量[Geometricalproductspecifications（GPS)一Dimensionalandgeometricaltolerances for moulded parts-Part 3:General dimensional and geometrical tolerances and machiningallowancesforcastings
3术语和定义
ISO3828界定的术语和定义适用于本文件。4类型、公称规格和尺寸
4.1类型
本文件中的绞缆筒可分为2种类型，见图1。-C型：普通型。
E型：加长型。
4.2公称规格和尺寸

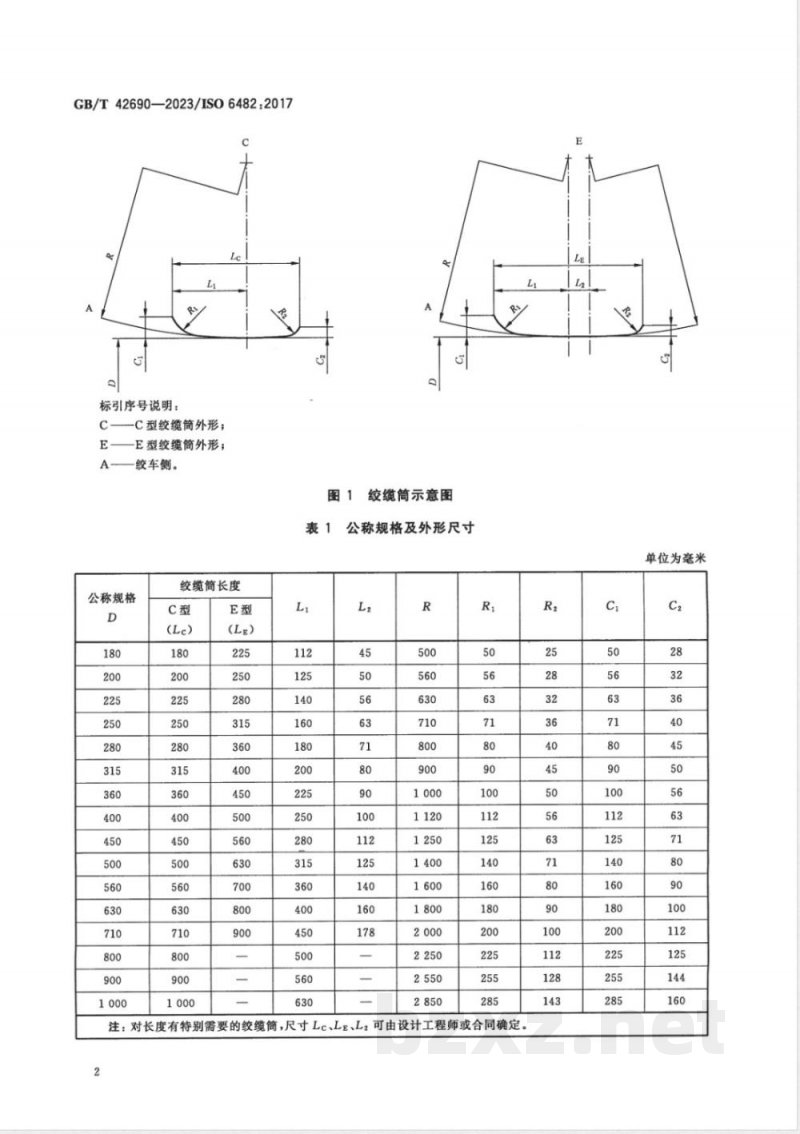

绞缆筒公称规格和外形尺寸见图1及表1。1
GB/T42690-—2023/ISO6482:2017c
标引序号说明：
—C型绞缆筒外形；
E型绞缆筒外形；
A-绞车侧。
公称规格
绞缆筒长度
图1绞缆筒示意图
公称规格及外形尺寸
注：对长度有特别需要的绞缆筒，尺寸Lc、Lg、L?可由设计工程师或合同确定。2
单位为毫米

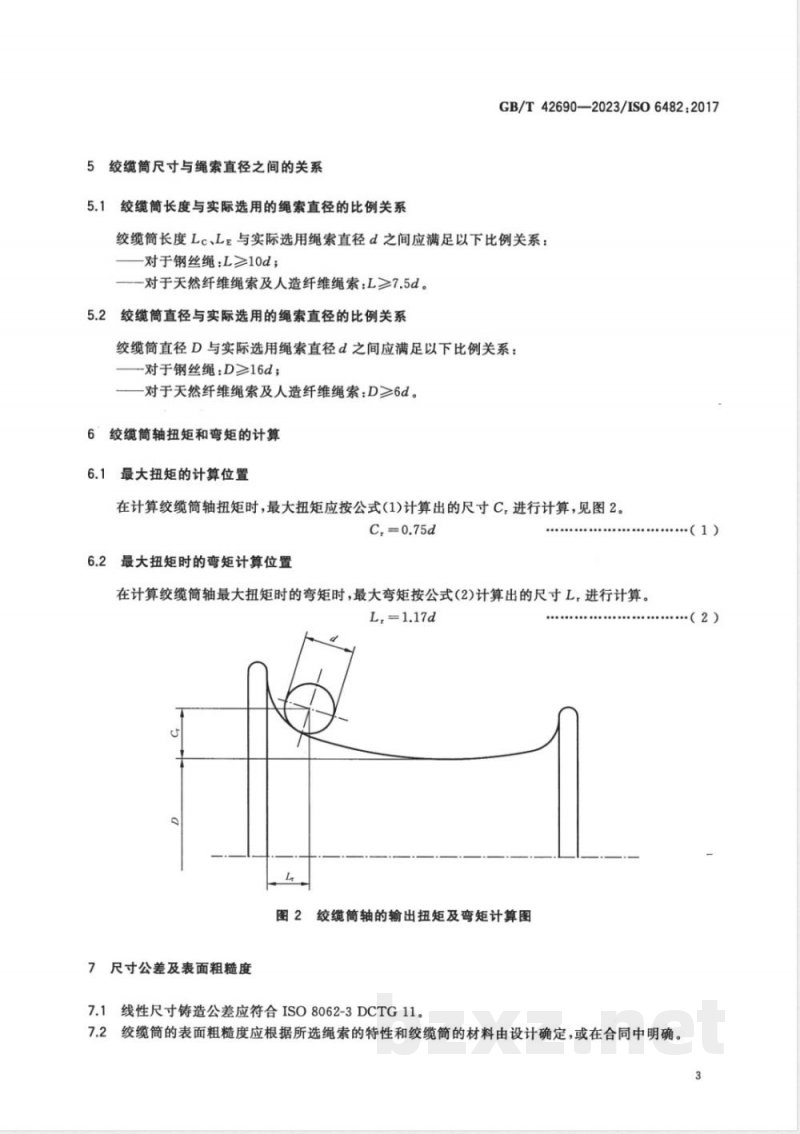

5绞缆筒尺寸与绳索直径之间的关系5.1绞缆筒长度与实际选用的绳索直径的比例关系GB/T42690—2023/ISO6482:2017绞缆筒长度Lc、LE与实际选用绳索直径d之间应满足以下比例关系：对于钢丝绳：L≥10d；
对于天然纤维绳索及人造纤维绳索：L≥7.5d。5.2绞缆筒直径与实际选用的绳索直径的比例关系绞缆筒直径D与实际选用绳索直径d之间应满足以下比例关系：-对于钢丝绳：D≥16d；
对于天然纤维绳索及人造纤维绳索：D≥6d。6’绞缆筒轴扭矩和弯矩的计算
6.1最大扭矩的计算位置
在计算绞缆筒轴扭矩时，最大扭矩应按公式（1)计算出的尺寸C，进行计算，见图2。C,=0.75d
6.2最大扭矩时的弯矩计算位置
在计算绞缆筒轴最大扭矩时的弯矩时，最大弯矩按公式(2)计算出的尺寸L，进行计算。L,=1.17d
图2绞缆筒轴的输出扭矩及弯矩计算图7尺寸公差及表面粗糙度
7.1线性尺寸铸造公差应符合ISO8062-3DCTG11。（1）
（2）
7.2绞缆筒的表面粗糙度应根据所选绳索的特性和绞缆筒的材料由设计确定，或在合同中明确。3
GB/T42690—2023/ISO6482:20178标识
符合本文件的绞缆筒应按下列次序标识：描述段：产品名称
标准编号段
绞缆筒直径
绞缆筒长度：Lc
绞缆筒
GB/T42690-XXXX-
示例：符合GB/T42690、直径630mm的加长型绞缆简型号标识如下：绞缆筒
GB/T42690-0630-Lg
