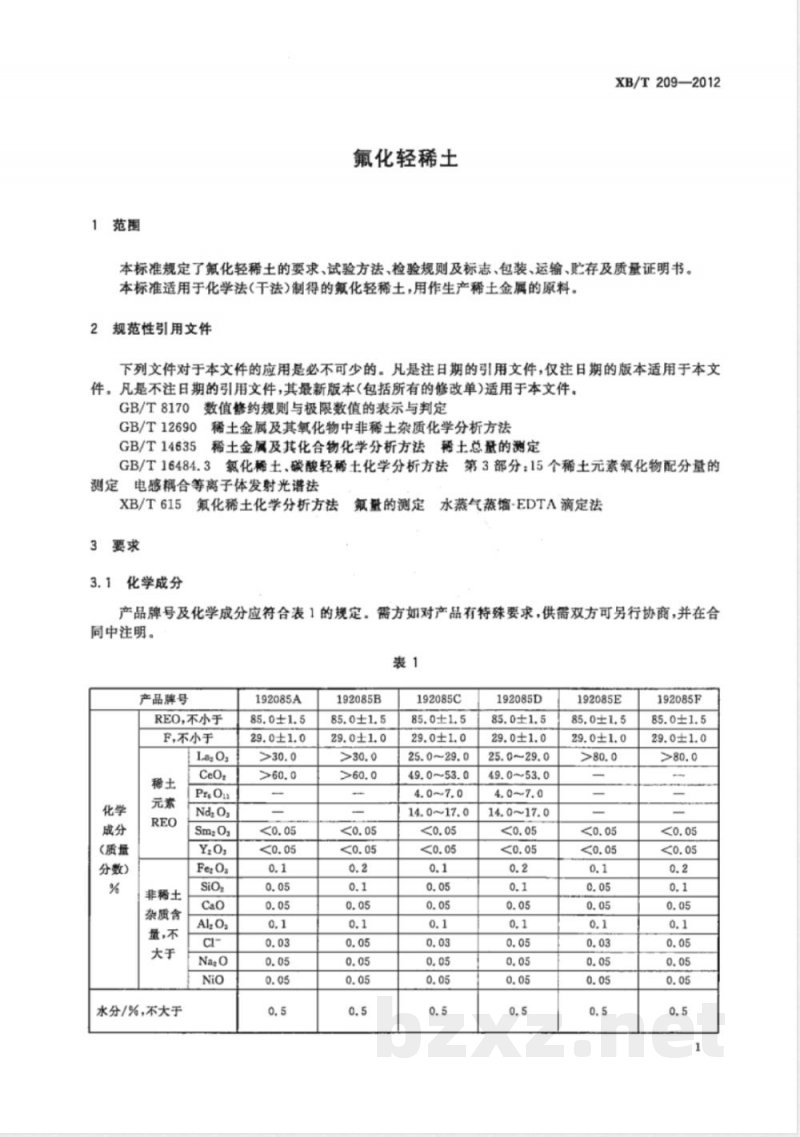

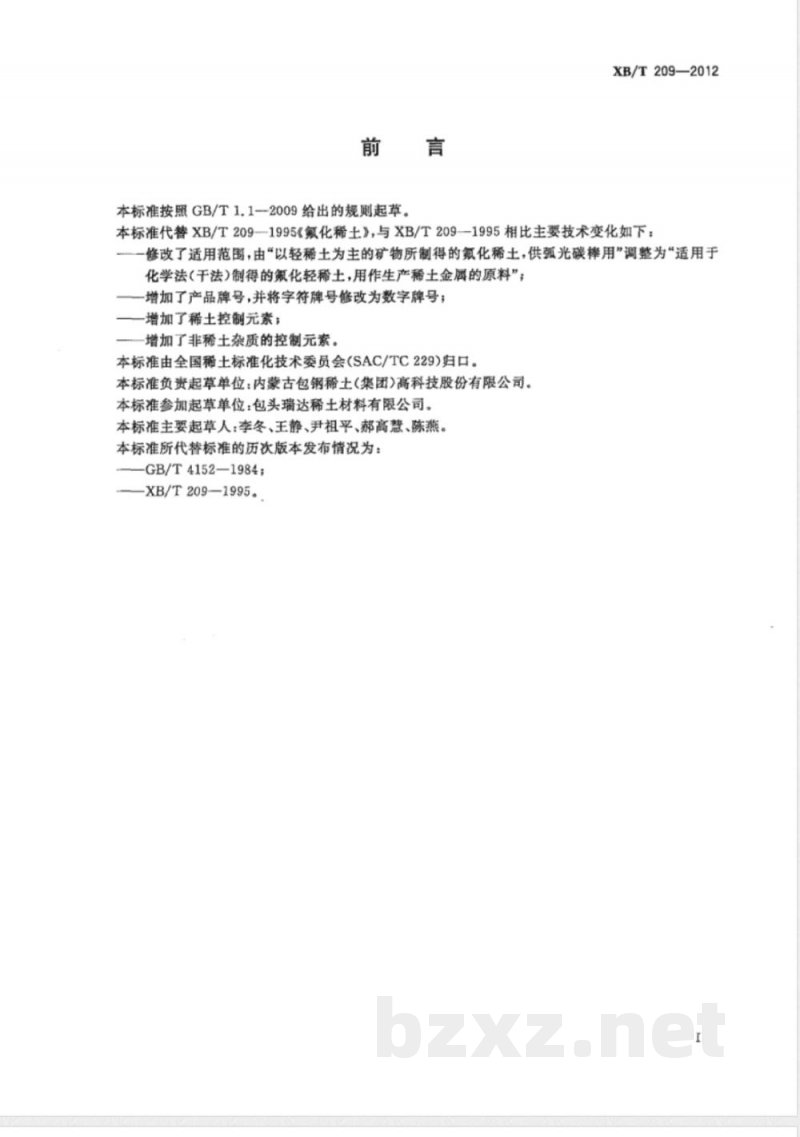

ICS 77.120.99 H65 中华人民共和国稀土行业标准 XB/T 209—2012 代替 XB/T 209—1995 氟化轻稀土 Light rare earth fluoride 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 XB/T 209—1995《氟化稀土》。与 XB/T 209—1995 相比，主要技术变化如下：修改了适用范围，由“以轻稀土为主的矿物所制得的氟化稀土，供弧光碳棒用”调整为“适用于化学法（干法）制得的氟化轻稀土，用作生产稀土金属的原料”；增加了产品牌号，并将字符牌号修改为数字牌号；增加了稀土控制元素；增加了非稀土杂质的控制元素。 本标准由全国稀土标准化技术委员会（SAC/TC229）归口。 本标准负责起草单位：内蒙古包钢稀土（集团）高科技股份有限公司。 本标准参加起草单位：包头瑞达稀土材料有限公司。 本标准主要起草人：李冬、王静、尹祖平、郝高慧、陈燕。 本标准所代替标准的历次版本发布情况为：GB/T 4152—1984、XB/T 209—1995。 1 范围 本标准规定了氟化轻稀土的要求、试验方法、检验规则及标志、包装、运输、贮存及质量证明书。 本标准适用于化学法（干法）制得的氟化轻稀土，用作生产稀土金属的原料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 8170 数值修约规则与极限数值的表示与判定 GB/T 12690 稀土金属及其氧化物中非稀土杂质化学分析方法 GB/T 14635 稀土金属及其化合物化学分析方法 稀土总量的测定 GB/T 16484.3 氯化稀土、碳酸轻稀土化学分析方法 第3部分：15个稀土元素配分量的测定（电感耦合等离子体发射光谱法） XB/T 615 氟化稀土化学分析方法 氟量的测定（水蒸气蒸馏-EDTA滴定法） 3 要求 3.1 化学成分 产品牌号及化学成分应符合规定。需方如对产品有特殊要求，供需双方可另行协商，并在合同中注明。 主要技术指标如下（质量分数，%）： 产品牌号：192085A REO ≥ 85.0±1.5；F ≥ 29.0±1.0 La2O3 > 30.0；CeO2 > 60.0 非稀土杂质：Fe2O3 < 0.05，SiO2 < 0.05，CaO ≤ 0.1，Al2O3 ≤ 0.05，Cl⁻ ≤ 0.05，Na2O ≤ 0.1，NiO ≤ 0.03 水分 ≤ 0.5 产品牌号：192085B REO ≥ 85.0±1.5；F ≥ 29.0±1.0 La2O3 > 30.0；CeO2 > 60.0 杂质允许略高：Fe2O3 ≤ 0.2，SiO2 ≤ 0.1，其余同A类 水分 ≤ 0.5 产品牌号：192085C REO ≥ 85.0±1.5；F ≥ 29.0±1.0 La2O3 25.0～29.0；CeO2 49.0～53.0；Pr6O11 4.0～7.0；Nd2O3 14.0～17.0 杂质控制同A类 水分 ≤ 0.5 产品牌号：192085D 成分范围与C类相同，但杂质允许略高（如Fe2O3 ≤ 0.2，SiO2 ≤ 0.1） 水分 ≤ 0.5 产品牌号：192085E REO ≥ 85.0±1.5；F ≥ 29.0±1.0 La2O3 > 80.0 杂质控制严格（同A类） 水分 ≤ 0.5 产品牌号：192085F REO ≥ 85.0±1.5；F ≥ 29.0±1.0 La2O3 > 80.0 杂质允许略高（同B类） 水分 ≤ 0.5 3.2 外观 3.2.1 产品为白色或略带粉红色粉末。 3.2.2 产品应洁净，无可见夹杂物。 4 试验方法 4.1 化学成分分析 4.1.1 产品中 REO 总量的分析方法按照 GB/T 14635 的规定进行。 4.1.2 产品中 F 含量的分析方法按照 XB/T 615 的规定进行。 4.1.3 产品中稀土配分的测定参照 GB/T 16484.3 的规定进行。
