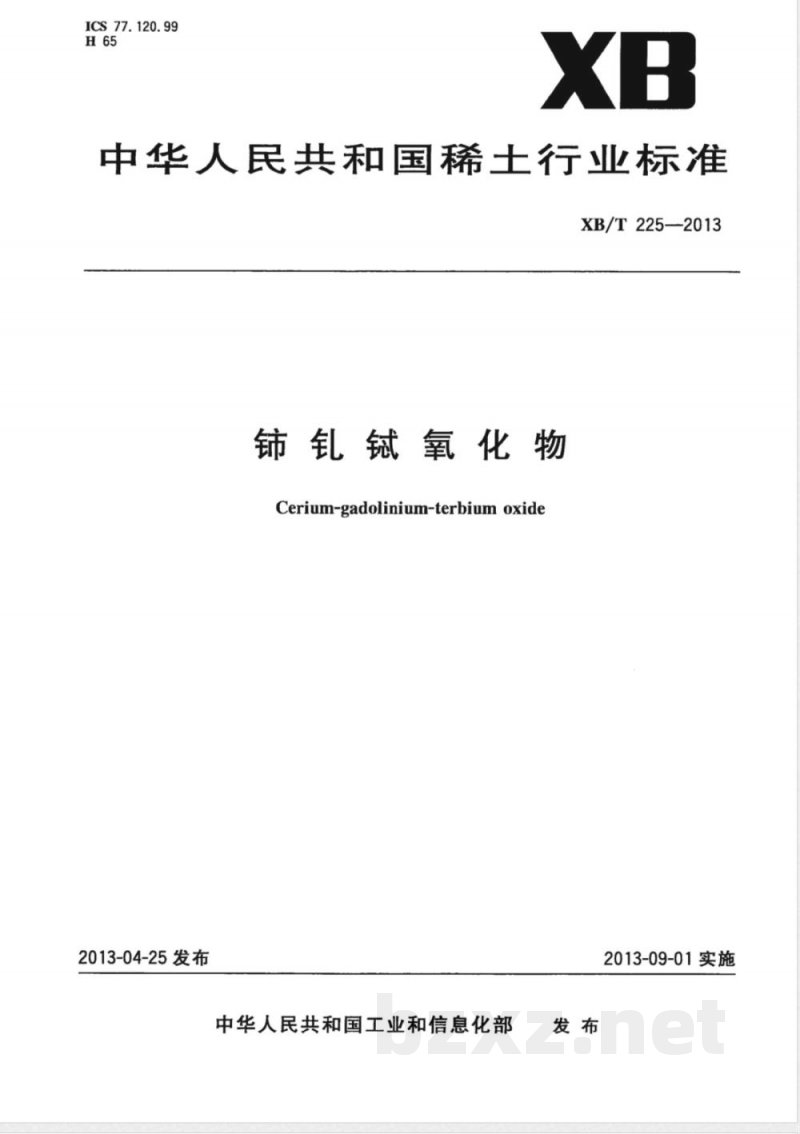

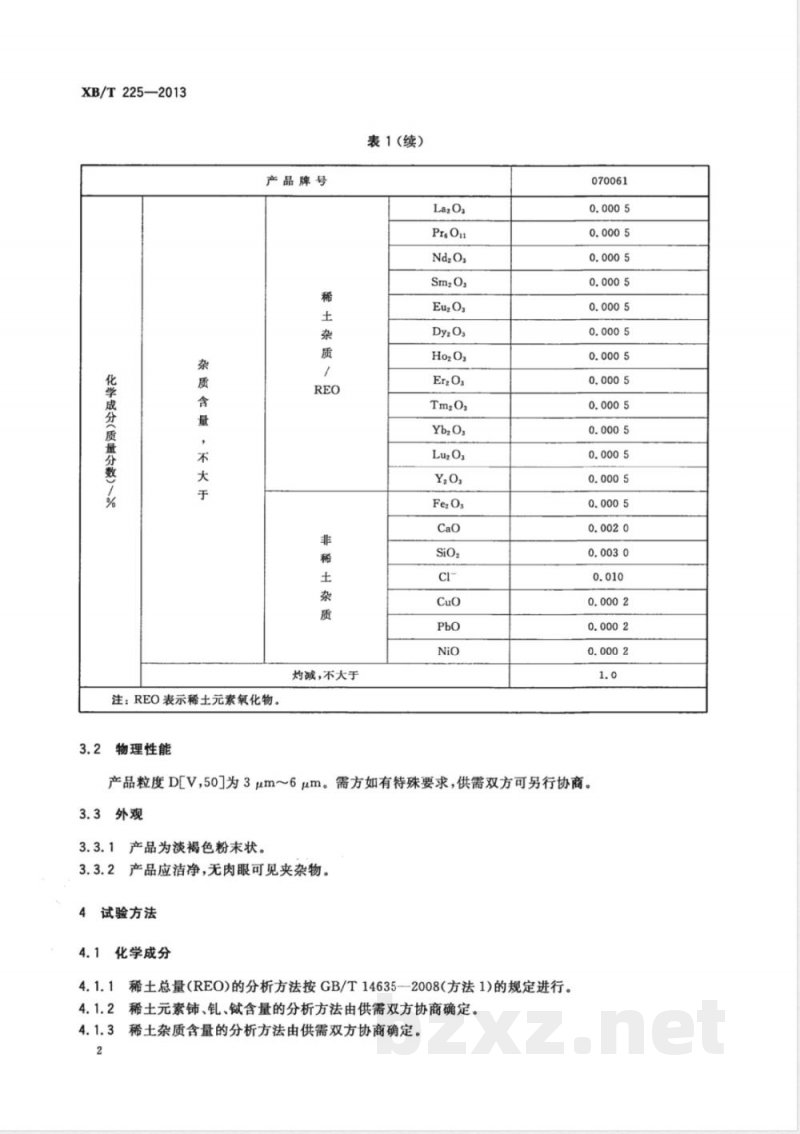

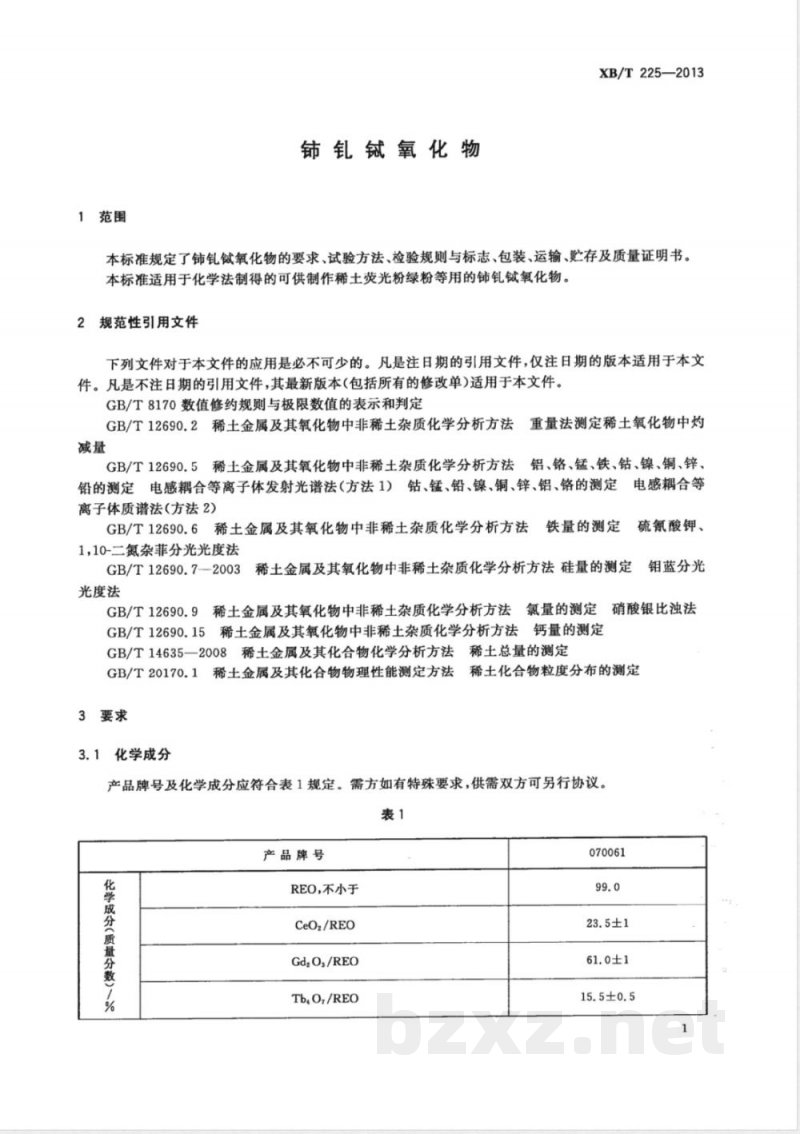

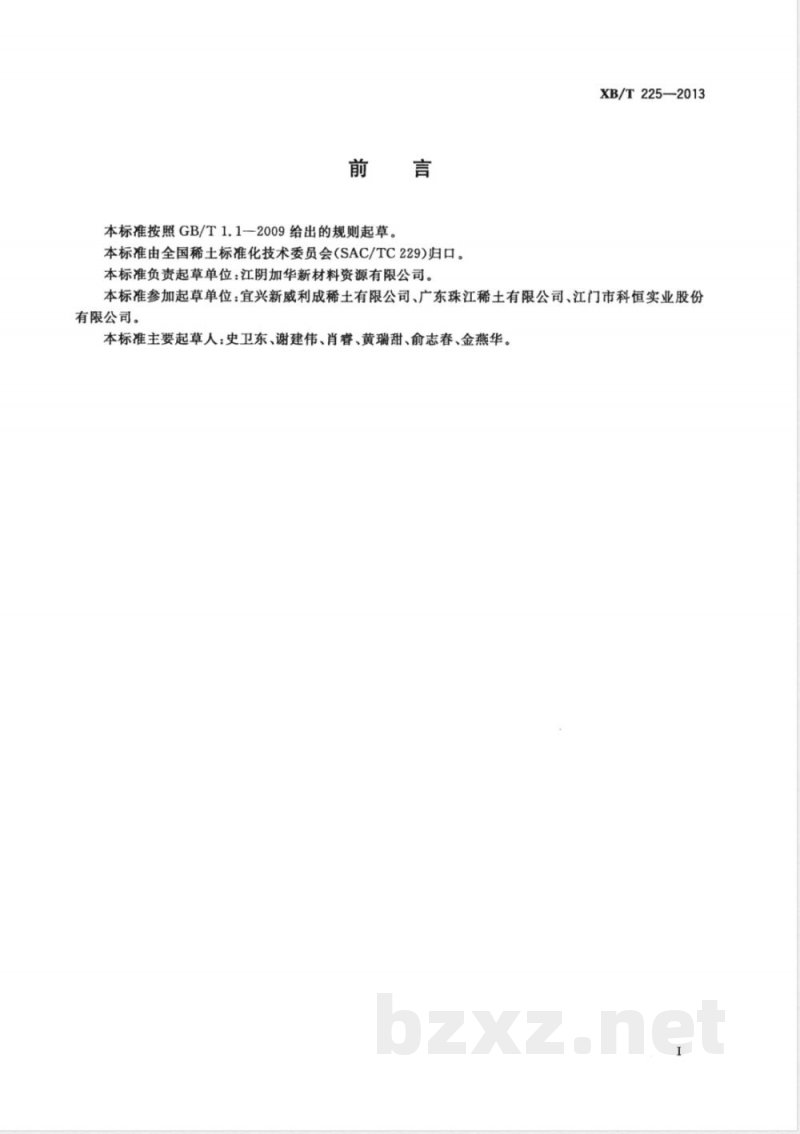

XB/T105—2011 稀土行业标准 中华人民共和国稀土行业标准 XB/T105—2011 代替XB/T105—1995 ICS 77.120.99 D43 磷矿精矿（Xenotime concentrate） 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 （同页内容） ICS 77.120.99 H65 XB/T225—2013 铈钆铽氧化物 / 铈氧化物相关标准 Cerium-gadolinium-terbium oxide 2013-04-25发布 中华人民共和国工业和信息化部发布 2013-09-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国稀土标准化技术委员会（SAC/TC229）归口。 本标准负责起草单位：江阴加华新材料资源有限公司。 参加起草单位：宜兴新威利成稀土有限公司、广东珠江稀土有限公司、江门市科恒实业股份有限公司。 主要起草人：史卫东、谢建伟、肖睿、黄瑞甜、俞志春、金燕华。 1 范围 本标准规定了钒氧化物（稀土氧化物相关产品）的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书。 本标准适用于化学法制得的可用于稀土荧光粉（如绿粉等）的铈钆铽氧化物产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T12690.2 稀土金属及其氧化物中非稀土杂质化学分析方法（灼减量测定） GB/T12690.5 稀土金属及其氧化物中非稀土杂质化学分析方法（ICP-OES/ICP-MS测定元素杂质） GB/T12690.6 铁量测定（硫氰酸钾-1,10-二氮杂菲分光光度法） GB/T12690.7-2003 硅量测定（钼蓝分光光度法） GB/T12690.9 氯量测定（硝酸银比浊法） GB/T12690.15 钙量测定方法 GB/T14635-2008 稀土总量的测定 GB/T20170.1 稀土化合物粒度分布测定 3 要求 3.1 化学成分 产品牌号及化学成分应符合表1规定，如有特殊要求可由供需双方协商确定。 表1 化学成分（质量分数） 牌号：070061 REO≥99.0% CeO2/REO：23.5±1% Gd2O3/REO：61.0±1% Tb4O7/REO：15.5±0.5% 稀土杂质（REO中）：La2O3、Pr6O11、Nd2O3、Sm2O3、Eu2O3、Dy2O3、Ho2O3、Er2O3、Tm2O3、Yb2O3、Lu2O3、Y2O3等均≤0.0005 非稀土杂质含量（不大于）： Fe2O3 0.0020 CaO 0.0030 SiO2 0.010 C 0.0002 CuO 0.0002 PbO 0.0002 NiO 0.0002 灼减≤0.0020 注：REO表示稀土氧化物总量。 3.2 物理性能 （原文未完整给出，仅保留结构说明）稀土氧化物产品应满足粒度分布及相关物理性能要求，按GB/T20170.1等方法进行检测。
