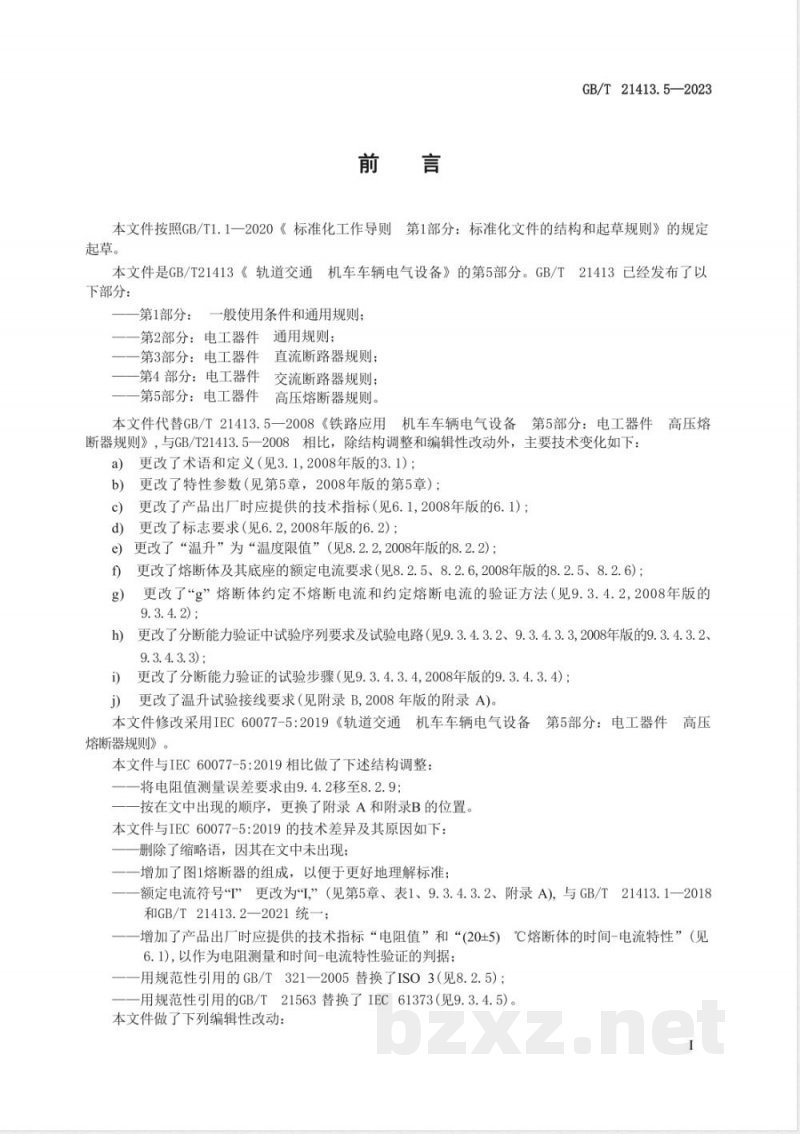

ICS29.280 CCS S 35 GB 中华人民共和国国家标准 GB/T21413.5—2023 轨道交通 机车车辆电气设备 第5部分：电工器件 高压熔断器规则 Railway applications—Electric equipment for rolling stock-Part 5: Electrotechnical components-Rules for HV fuses (IEC60077-5:2019, MOD) 2023-11-27发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-03-01实施 前言 本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件是GB/T21413《轨道交通机车车辆电气设备》的第5部分，代替GB/T21413.5—2008标准。本文件主要技术变化包括：更新术语和定义、特性参数、出厂技术指标、标志要求、温升标准调整为温度限值、熔断体及底座额定电流要求调整、分断能力及验证方法调整、温升试验接线调整等。本文件修改采用IEC60077-5:2019标准，同时进行了结构调整与编辑性改动，如调整附录顺序，增加熔断器组成示意图和技术指标要求。部分引用标准替换为GB/T321-2005和GB/T21563。 1 范围 本文件规定了轨道交通机车车辆电气设备中高压熔断器的分类、使用条件、特性、产品信息、结构与性能要求以及检验方法和分断能力验证，适用于设计、制造、测试验收及运营过程中的高压熔断器。 2 规范性引用文件 本标准引用的文件对于本文件的应用是必不可少的，注日期的文件仅该日期版本适用，不注日期的文件适用最新版本，包括所有修改单。 3 术语和定义 3.1 器件 本文件中所指的电工器件包括轨道交通机车车辆电气设备的高压熔断器及相关部件。 3.2 工作特性 器件在规定条件下的电气性能和机械性能。 4 分类 4.1 分断范围 高压熔断器的分断能力及使用类别按额定电压和电流确定。 4.2 使用类别 根据器件在电路中的应用场景和负荷类型进行分类。 5 特性 本章规定了高压熔断器的电气性能参数、分断能力及相关技术要求。 6 产品信息 6.1 文件 生产厂应提供技术指标，包括电阻值和熔断体时间-电流特性。 6.2 标志 高压熔断器应标明型号、额定电压、电流及其他必要信息。 7 通常使用条件 规定器件在常规环境条件下的适用范围和操作要求。 8 结构与性能要求 8.1 结构要求 规定熔断器的机械结构、材料及装配要求。 8.2 性能要求 规定熔断器的电气性能、温度限值、分断能力及验证方法。 9 检验 9.1 检验分类 包括型式检验、出厂检验及周期性检验。 9.2 结构要求验证 验证器件的机械结构和材料符合标准要求。 9.3 型式检验 验证性能要求，包括分断能力和温升特性。 9.4 出厂检验 生产过程中对器件性能进行验证，确保出厂产品符合技术要求。 附录A（资料性） “a”熔断体和“g”熔断体时间-电流特性比较。 附录B（规范性） 温升试验接线。 附录C、D（资料性） 分断能力试验电路原理及分断能力验证。 参考文献 列出标准中引用的相关规范及文献。
