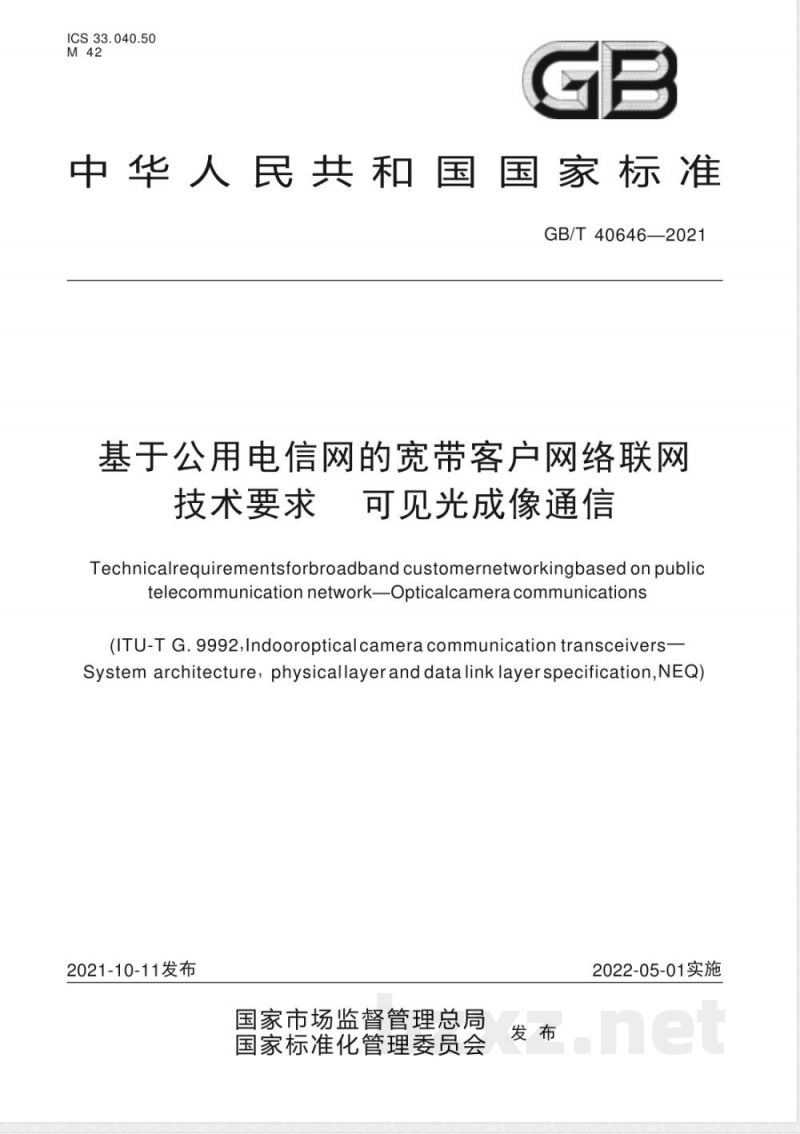

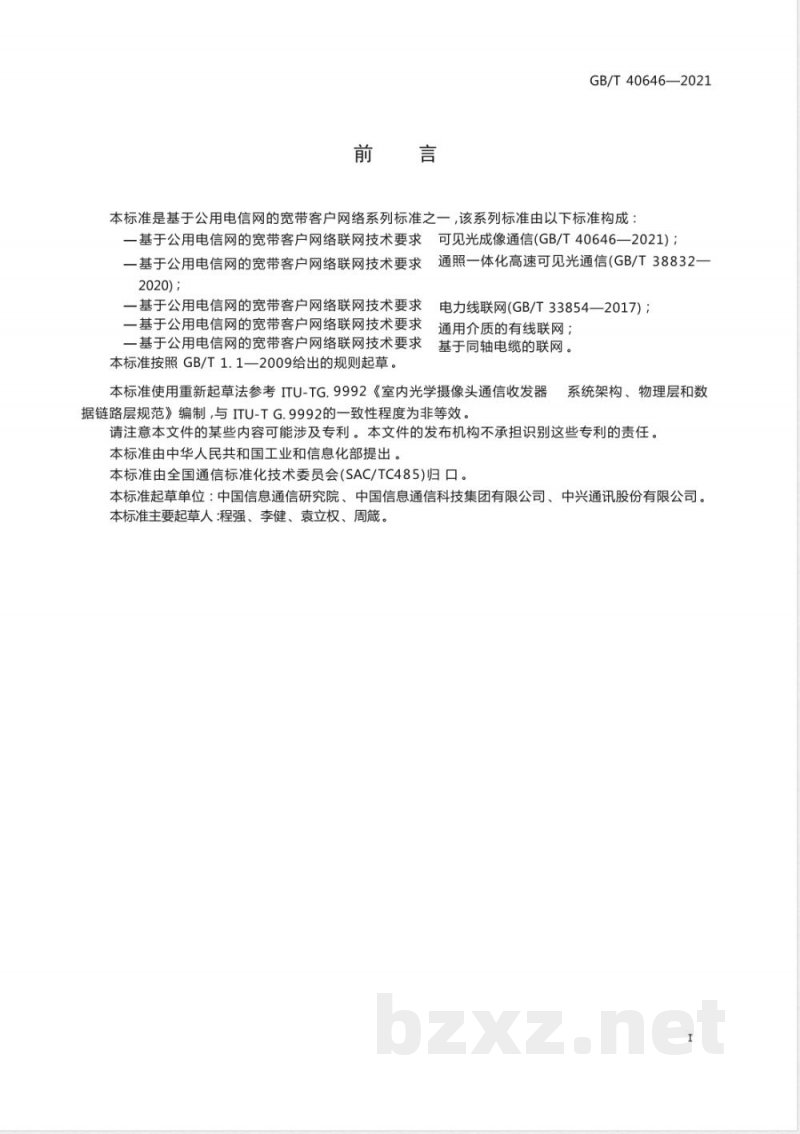

GB/T 40646—2021 基于公用电信网的宽带客户网络联网技术要求 可见光成像通信（OCC） 前言 本标准是基于公用电信网的宽带客户网络系列标准之一，该系列标准包括可见光成像通信（GB/T40646—2021）、通照一体化高速可见光通信（GB/T38832）、电力线联网（GB/T33854—2017）等。标准按照GB/T1.1—2009的规则起草，并参考ITU-T G.9992《室内光学摄像头通信收发器系统架构、物理层和数据链路层规范》进行重新起草，与ITU-T G.9992的内容一致性为非等效。 本标准由中华人民共和国工业和信息化部提出，由全国通信标准化技术委员会(SAC/TC485)归口。起草单位包括：中国信息通信研究院、中国信息通信科技集团有限公司、中兴通讯股份有限公司。主要起草人：程强、李健、袁立权、周工。 1 范围 本标准规定了可见光成像通信(OCC)收发器的系统架构和参考模型、物理层(PHY)和数据链路层(DLL)规范。本标准适用于基于公众电信网的宽带客户网络环境下的OCC设备，专用电信网也可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有修改单)适用于本标准。 - IEEE 802.3—2008 信息技术特殊要求 第3部分：带碰撞检测的载波侦听多路访问(CSMA/CD)方法和物理层规范 3 术语和定义 3.1 外部域 (alien domain) 任何连接到相同媒体或工作在非常靠近范围的非可见光成像通信网络节点组。注：对外部域的桥接功能以及为避免相互干扰的协调功能不属于本标准范围。 3.2 域 (domain) 一个可见光成像通信网络，包括域主节点和所有注册到相同域主节点的节点。在本标准范围内，未加限定的“域”指“可见光成像通信网络域”。 3.3 域管理节点 (domain master; DM) 支持域内管理和协调功能的节点，负责域内节点的注册、管理和通信调度。 4 缩略语 标准中使用的缩略语包括：OCC（Optical Camera Communication）、PHY（Physical Layer）、DLL（Data Link Layer）、DM（Domain Master）、EAPC（Ethernet APC）等。 5 系统架构和参考模型 5.1 系统架构和拓扑 OCC设备系统架构包括域主节点和从节点，采用星型或分布式拓扑结构，支持多域管理和跨域通信。 5.2 参考模型 参考模型分为物理层、数据链路层和应用层，定义了信息传输、控制信号处理及接口规范。 6 配置文件 6.1 概述 6.2 低复杂度配置文件 6.3 标准配置文件 配置文件定义了OCC设备的功能模块和性能参数，以满足不同应用环境需求。 7 物理层规范 7.1 SISO传输 7.2 基于UPWM的MIMO传输 7.3 基于UPPM的MIMO传输 7.4 控制信号 物理层规范涵盖单输入单输出(SISO)和多输入多输出(MIMO)传输方式，以及用于设备控制的信号定义。 8 数据链路层规范 8.1 功能模型和帧格式 8.2 寻址策略 数据链路层规范规定了数据封装、帧格式、寻址和错误控制方法。 附录A（规范性附录） 附录B（资料性附录） B.1 概述 B.2 比特排序约定 B.3 应用协议汇聚子层（以太网APC，EAPC）及其他类型APC 参考文献 - ITU-T G.9992 室内光学摄像头通信收发器系统架构、物理层和数据链路层规范
