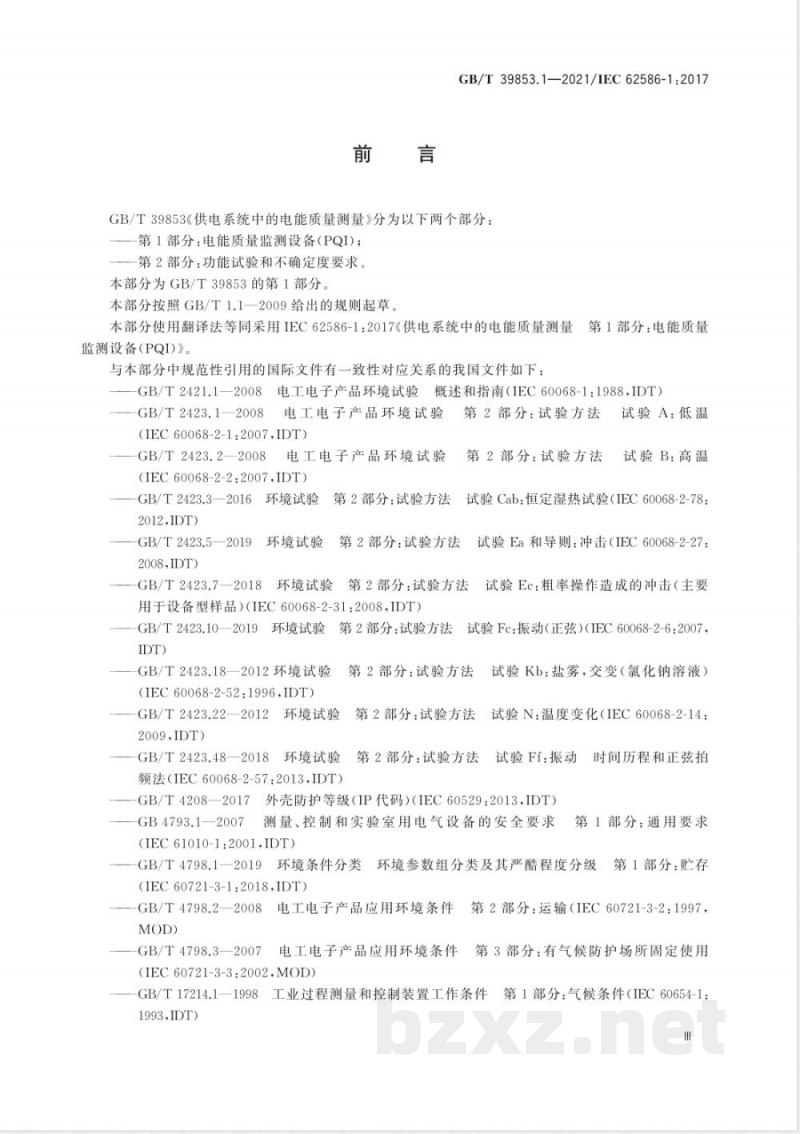

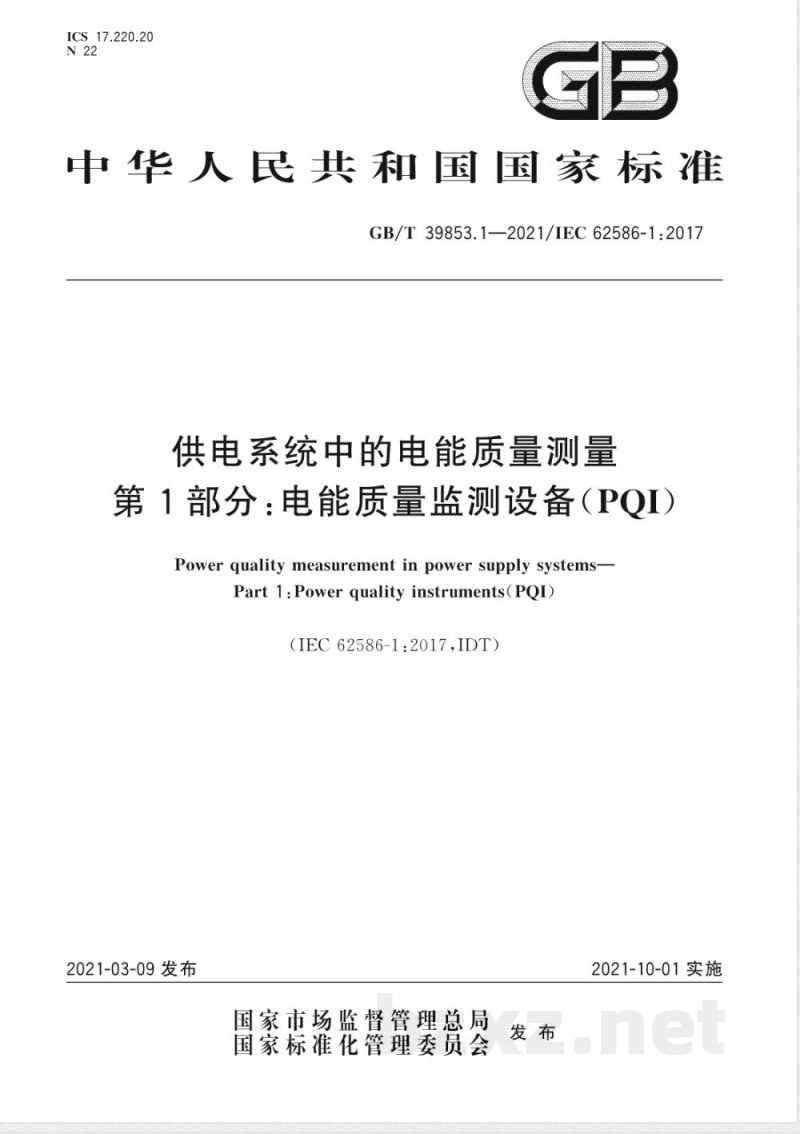

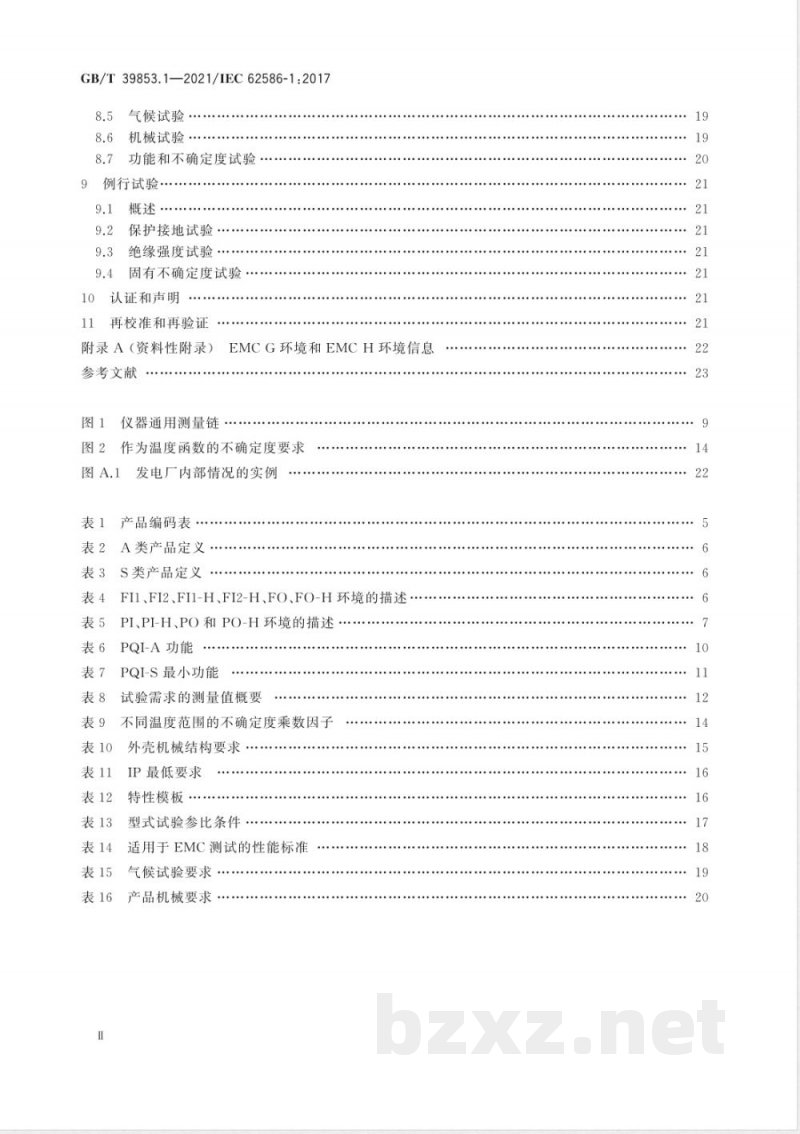

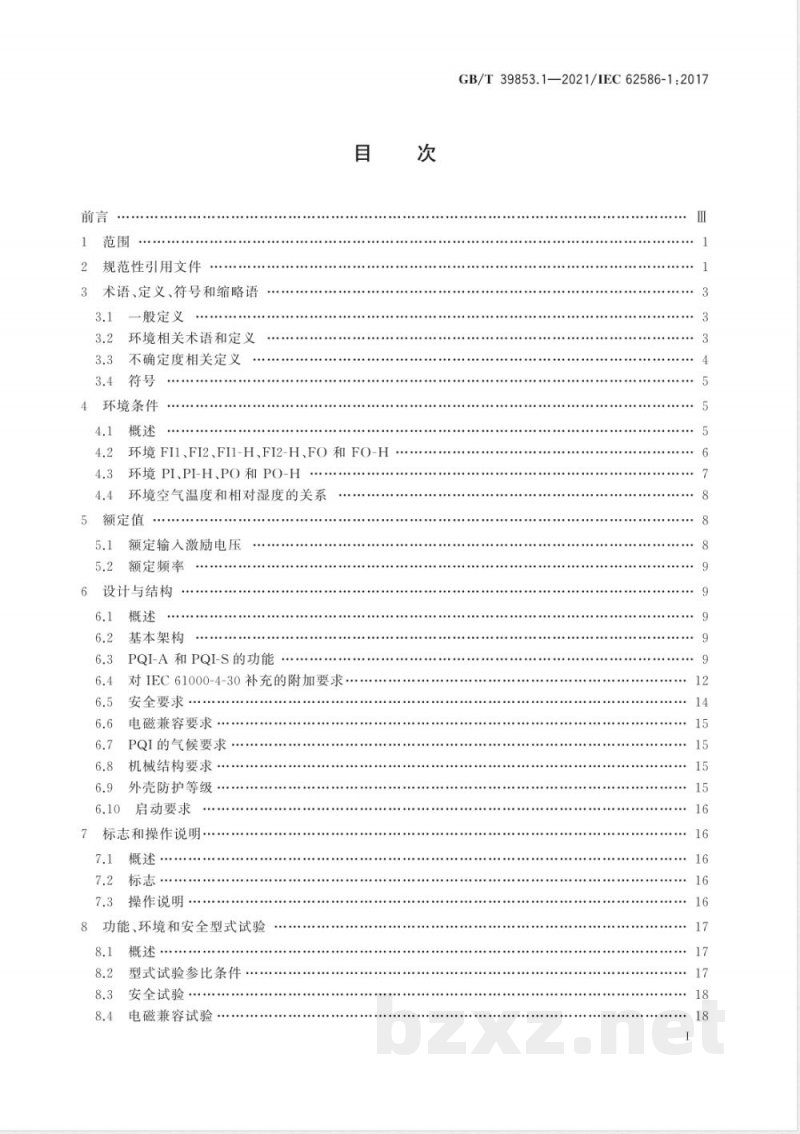

GB/T 39853.1—2021/IEC 62586-1:2017 供电系统中的电能质量测量 第1部分：电能质量监测设备（PQI） 前言 本标准是依据GB/T 1.1—2009的规则起草的，采用翻译法等同采用IEC 62586-1:2017《供电系统中的电能质量测量 第1部分：电能质量监测设备（PQI）》。 1 范围 本部分规定了供电系统中电能质量监测设备（PQI）的设计、结构、功能、型式试验、不确定度要求及操作使用规范。 2 规范性引用文件 本标准引用的主要国内标准包括： - GB/T 2421.1—2008 电工电子产品环境试验概述和指南（IEC 60068-1:1988, IDT） - GB/T 2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温（IEC 60068-2-1:2007, IDT） - GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温（IEC 60068-2-2:2007, IDT） - GB/T 2423.3—2016 环境试验 第2部分：试验方法 试验Cab：恒定湿热试验（IEC 60068-2-78:2012, IDT） - GB/T 2423.5—2019 试验方法 - GB/T 2423.7—2018 试验方法 试验Ec：粗率操作造成的冲击（IEC 60068-2-27, IDT） 3 术语、定义、符号和缩略语 3.1 一般定义 3.2 环境相关术语和定义 3.3 不确定度相关定义 3.4 符号 4 环境条件 4.1 环境FI1、FI2、FI1-H、FI2-H、FO和FO-H 4.2 环境PI、PI-H、PO和PO-H 4.3 环境空气温度和相对湿度的额定值 4.4 额定输入激励电压与额定频率 5 概述 5.1 PQI设备的基本架构 5.2 PQI-A和PQI-S的功能概述 6 设计与结构 6.1 概述 6.2 基本架构 6.3 PQI-A和PQI-S的功能 6.4 对IEC 61000-4-30的附加要求 6.5 安全要求 6.6 电磁兼容要求 6.7 PQI的气候要求 6.8 机械结构要求 6.9 外壳防护等级 6.10 启动要求及标志和操作说明 7 标志和操作说明 7.1 概述 7.2 标志 7.3 操作说明：功能、环境和安全型式试验 8 型式试验 8.1 概述 8.2 型式试验参比条件 8.3 安全试验 8.4 电磁兼容试验 8.5 气候试验 8.6 机械试验 8.7 功能和不确定度试验 9 例行试验 9.1 保护接地试验 9.2 绝缘强度试验 9.3 固有不确定度试验 9.4 认证和声明 10 再校准和再验证 附录A（资料性附录） A.1 EMCG环境和EMCH环境信息 参考文献 图表索引： - 图1 仪器通用测量链 - 图2 温度函数的不确定度要求 - 图A.1 发电厂内部情况实例 - 表1 产品编码表 - 表2 A类产品定义 - 表3 S类产品定义 - 表4 FI1、FI2、FI1-H、FI2-H、FO、FO-H环境描述 - 表5 PI、PI-H、PO和PO-H环境描述 - 表6 PQI-A功能 - 表7 PQI-S最小功能 - 表8 试验需求测量值概要 - 表9 不同温度范围的不确定度乘数因子 - 表10 外壳机械结构要求 - 表11 IP最低要求 - 表12 特性模板 - 表13 型式试验参比条件 - 表14 适用于EMC测试的性能标准 - 表15 气候试验要求 - 表16 产品机械要求
