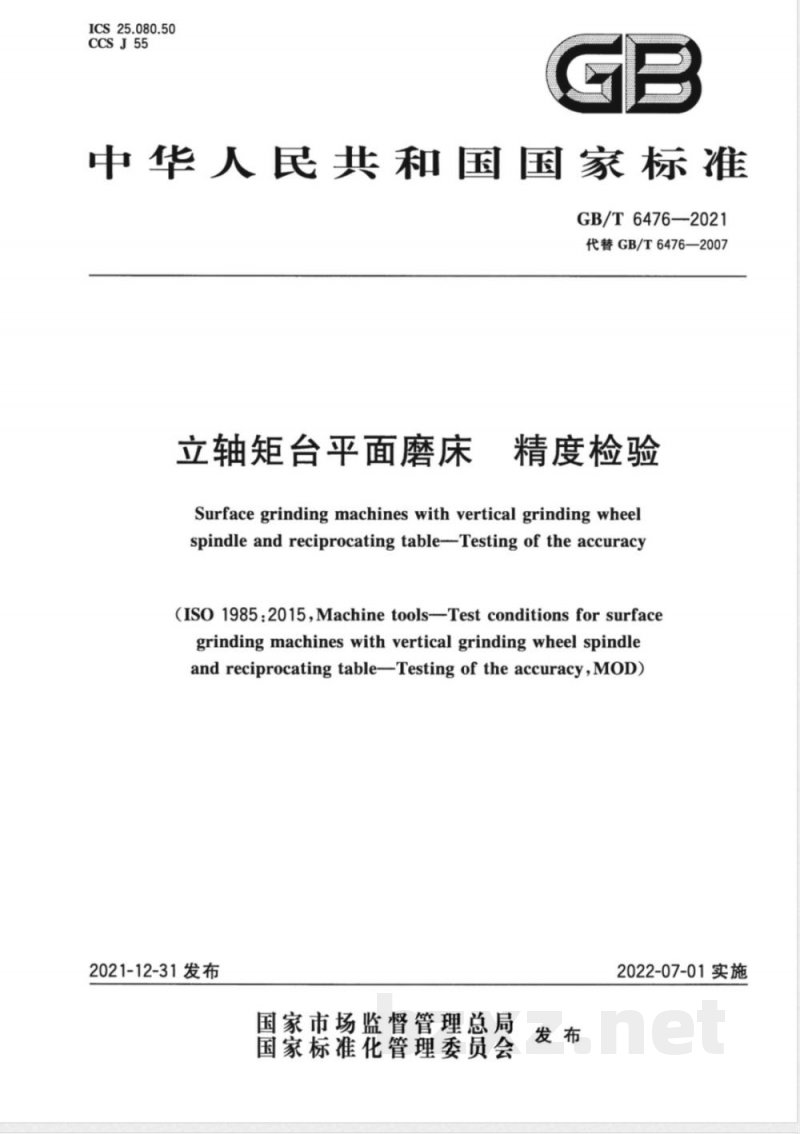

ICS25. 080. 50 CCSJ55 中华人民共和国国家标准 GB/T6476—2021 代替GB/T6476—2007 立轴矩台平面磨床 精度检验 Surface grinding machines with vertical grinding wheelspindleandreciprocatingtable-Testingof theaccuracy(ISO1985:2015,Machinetools---Testconditionsforsurfacegrindingmachineswithverticalgrindingwheelspindleandreciprocatingtable-Testingoftheaccuracy,MOD)2021-12-31发布 国家市场监督管理总局 国家标准化管理委员会 发布 2022-07-01实施 GB/T6476—2021 前言 引言 范围 规范性引用文件 术语和定义 立轴矩台平面磨床部件和轴线 一般要求 计量单位 按ISO230-1:2012、ISO230-2和ISO230-7:2015机床校平 检验顺序 检验项目 检验工具 简图 软件补偿 最小公差 工作精度检验 几何精度检验 线性轴线 工作台 主轴· 定位精度检验· 7. 1手动或自动(非数控)的线性轴的定位精度数控轴线的定位精度 8工作精度检验 附录A（资料性） 旋转轴的精度检验 前言 GB/T6476—2021 本文件按照GB/T1. 1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替GB/T6476—2007《立轴矩台平面磨床精度》，与GB/T6476一2007相比，除编辑性改动外，主要技术变化如下： 一增加了“立轴矩台平面磨床部件和轴线”一章（见第4章）；增加了“机床校平”（见5. 3)；——增加了“简图”（见5. 7)；-增加了“软件补偿”（见5. 8)；修改了“G2的检验项目”（见第6章，2007年版的第4章的G4a)；修改了“G4的公差”（见第6章，2007年版的第4章的G3)；增加了“G7的检验项目”（见第6章，2007年版的第4章）；修改了“G8的公差和检验方法”（见第6章，2007年版的第4章的G6)；修改了“G9的公差和检验工具”（见第6章，2007年版的第4章的G7)；修改了“G12的检验项目”（见第6章，2007年版的第4章的G11)；一增加了“定位精度检验”一章（见第7章）；增加了“旋转轴的精度检验”（见附录A)。 本文件使用重新起草法修改采用ISO1985：2015《机床立轴矩台平面磨床检验条件精度检验》。 本文件增加了“术语和定义”一章。 本文件与ISO1985：2015的技术性差异及其原因如下：将ISO1985：2015第1章中的“本标准参照ISO841：2001规定了机床的主要部件术语和各轴名称”改为“机床的坐标和运动方向按GB/T19660一2005的规定命名”，并移至第4章。 同时将GB/T19660-2005纳人第2章规范性引用文件清单中。 将ISO19852015中第3章“术语和轴线命名”改为“立轴矩台平面磨床部件和轴线”，删除了国际文件的表1，将内容调整为图1的标引序号说明，并修改了相关表述，以符合我国的具体情况。 -将\参照ISO230-1，ISO230-2和ISO230-7”改为“按ISO230-1：2012、ISO230-2和ISO230-7：2015”（见5. 2）。 -对第8章M1的公差进行了修改，删除了“长度每增加1000，公差增加0. 0
