ICS_ 25.080.99
J59
GB
中华人民共和国国家标准
GB/T
7925—2021
代替GB/T
数控往复走丝电火花线切割机床7925—2005
参数
NC reciprocating traveling type wire electrical-discharge machines—Parameters2021-05-21发布
国家市场监督管理总局
国家标准化管理委员会
发布
2021-12-01 实施

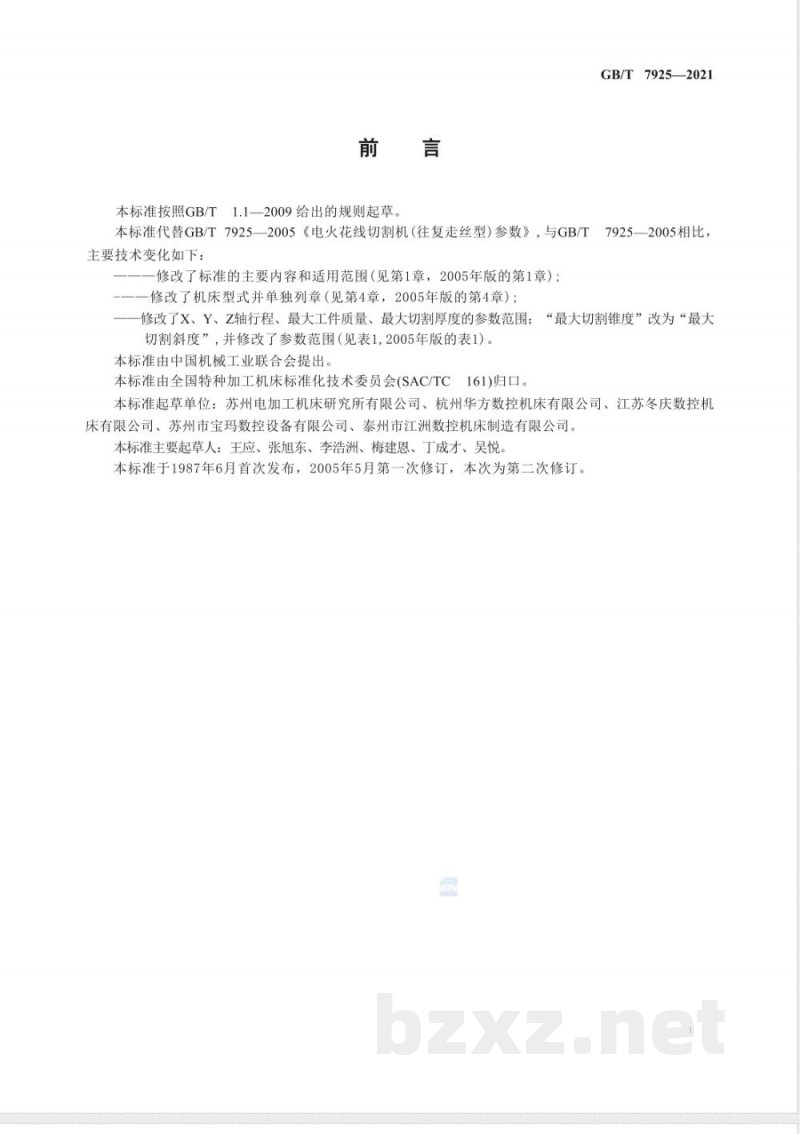

前言
本标准按照GB/T1.1一2009给出的规则起草。GB/T 7925—2021
本标准代替GB/T7925—2005《电火花线切割机（往复走丝型）参数》，与GB/T7925—2005相比，主要技术变化如下：
修改了标准的主要内容和适用范围（见第1章，2005年版的第1章）；修改了机床型式并单独列章（见第4章，2005年版的第4章）；修改了X、Y、Z轴行程、最大工件质量、最大切割厚度的参数范围；“最大切割锥度”改为“最大切割斜度”，并修改了参数范围（见表1，2005年版的表1）。本标准由中国机械工业联合会提出。本标准由全国特种加工机床标准化技术委员会(SAC/TC161）归口。
本标准起草单位：苏州电加工机床研究所有限公司、杭州华方数控机床有限公司、江苏冬庆数控机床有限公司、苏州市宝玛数控设备有限公司、泰州市江洲数控机床制造有限公司。本标准主要起草人：王应、张旭东、李浩洲、梅建恩、丁成才、吴悦。本标准于1987年6月首次发布，2005年5月第一次修订，本次为第二次修订。S

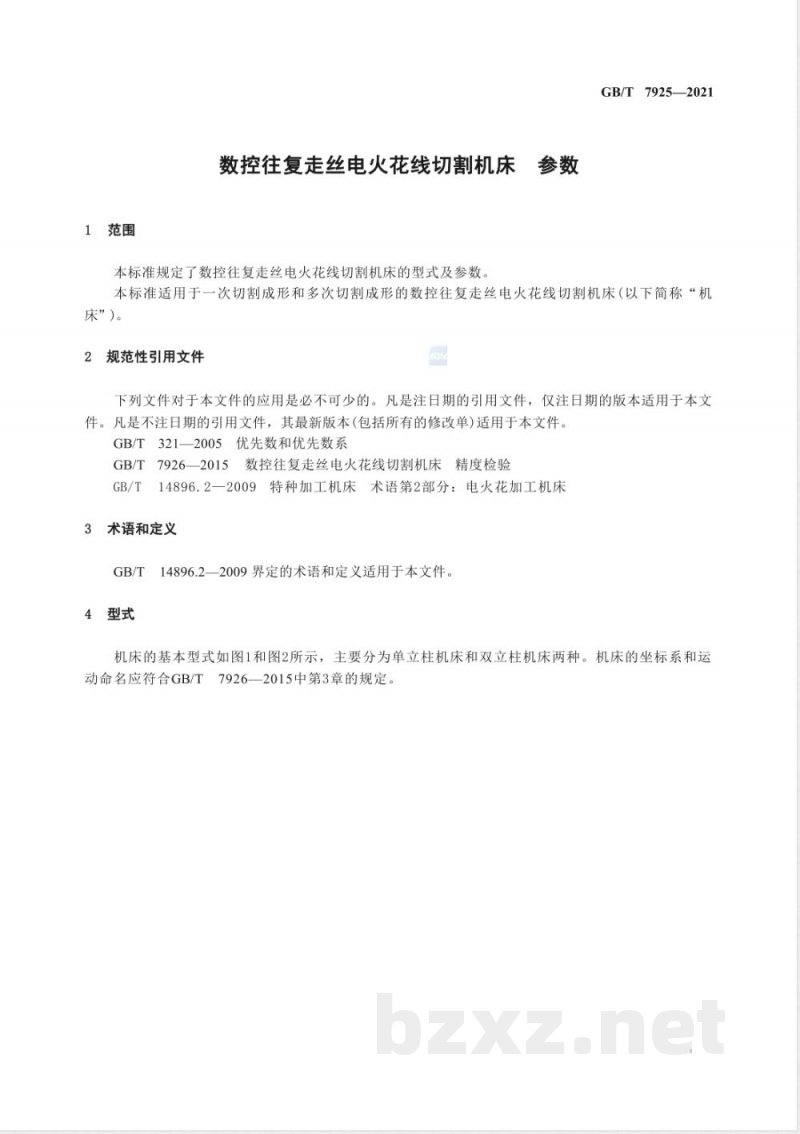

1范围
数控往复走丝电火花线切割机床参数
本标准规定了数控往复走丝电火花线切割机床的型式及参数GB/T7925—2021
本标准适用于一次切割成形和多次切割成形的数控往复走丝电火花线切割机床（以下简称“机床”）。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T321—2005优先数和优先数系GB/T7926—2015数控往复走丝电火花线切割机床精度检验GB/T14896.2—2009
9特种加工机床术语第2部分：电火花加工机床3术语和定义
GB/T14896.2—2009界定的术语和定义适用于本文件。4型式
机床的基本型式如图1和图2所示，主要分为单立柱机床和双立柱机床两种。机床的坐标系和运动命名应符合GB/T7926—2015中第3章的规定。GB/T
7925—2021
5参数
机床的主要参数应符合表1的规定图1单立柱机床
图2双立柱机床
Y轴行程/mm
x轴行程/mm
最大工件质量/kg
z轴行程/mm
最大切割厚度/m
最大切割斜度/(
80.
50、60、
125、
200、250、
80、
100、
120、140、160、
400.
180、
500、

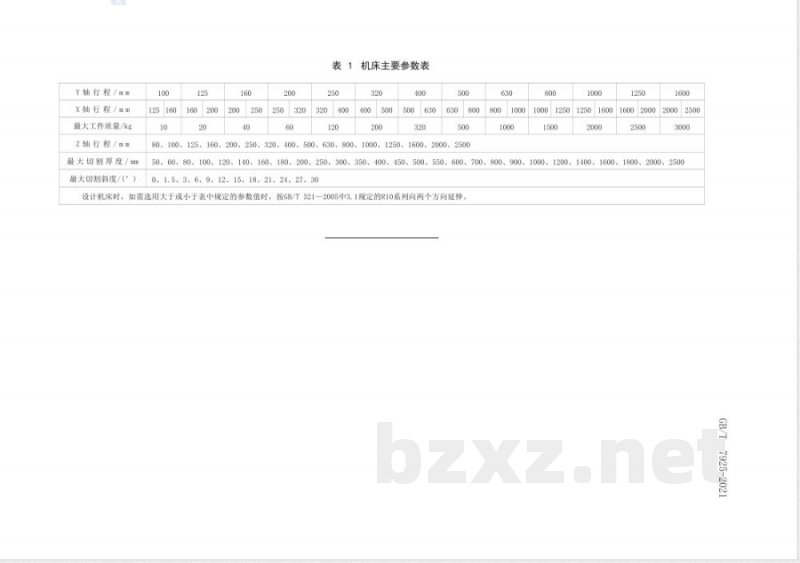

机床主要参数表
630、
800、
1000、
2000、2500
1600、
200.
250、300、350、400、450、500、550、600、700、800、900、1000、1200、1400、1600、1800、2000、25000、1.5、3、6、9、12、15、18、21、24、27、30设计机床时，如需选用大于或小于表中规定的参数值时，按GB/T321一2005中3.1规定的R10系列向两个方向延伸GB/TWww.bzxZ.net
7925-2021
