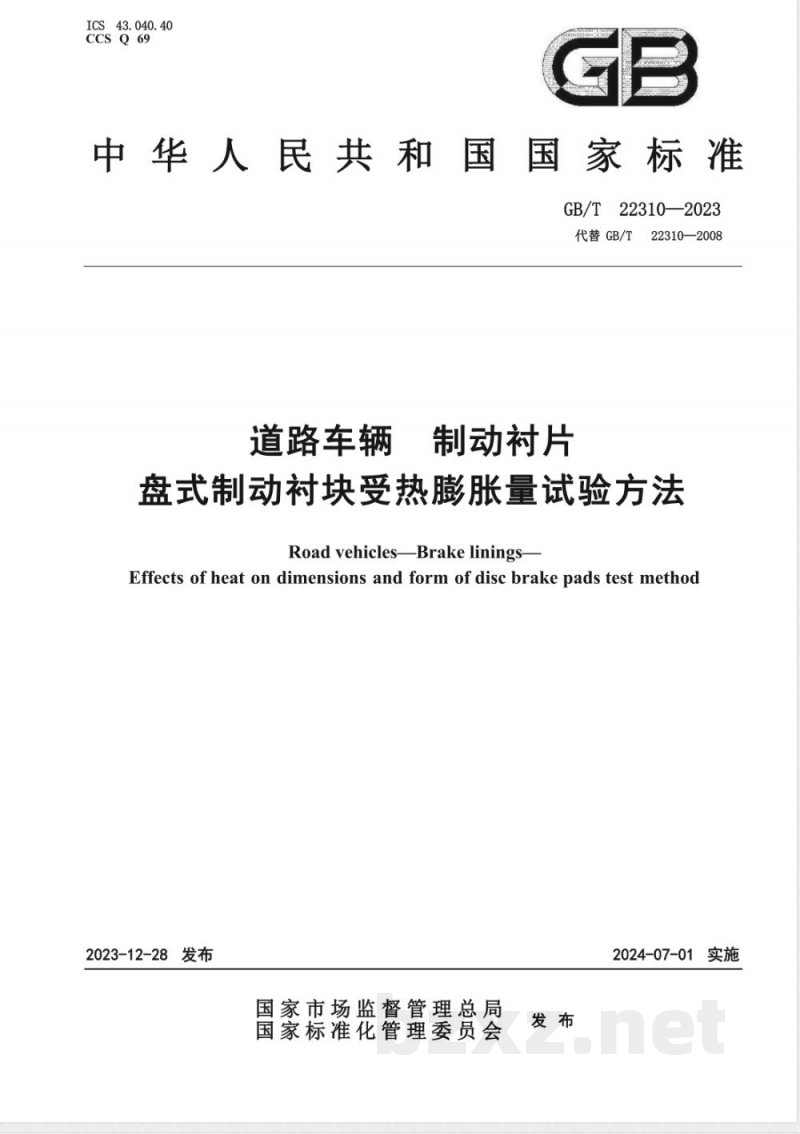

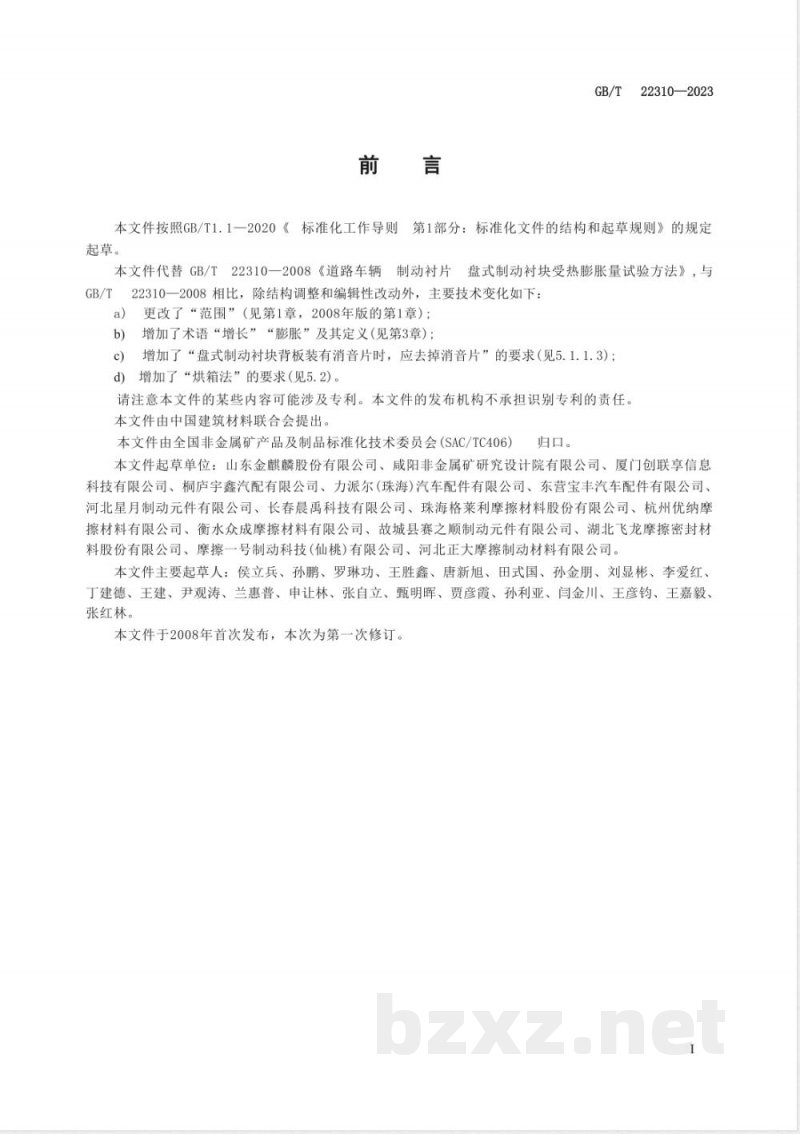

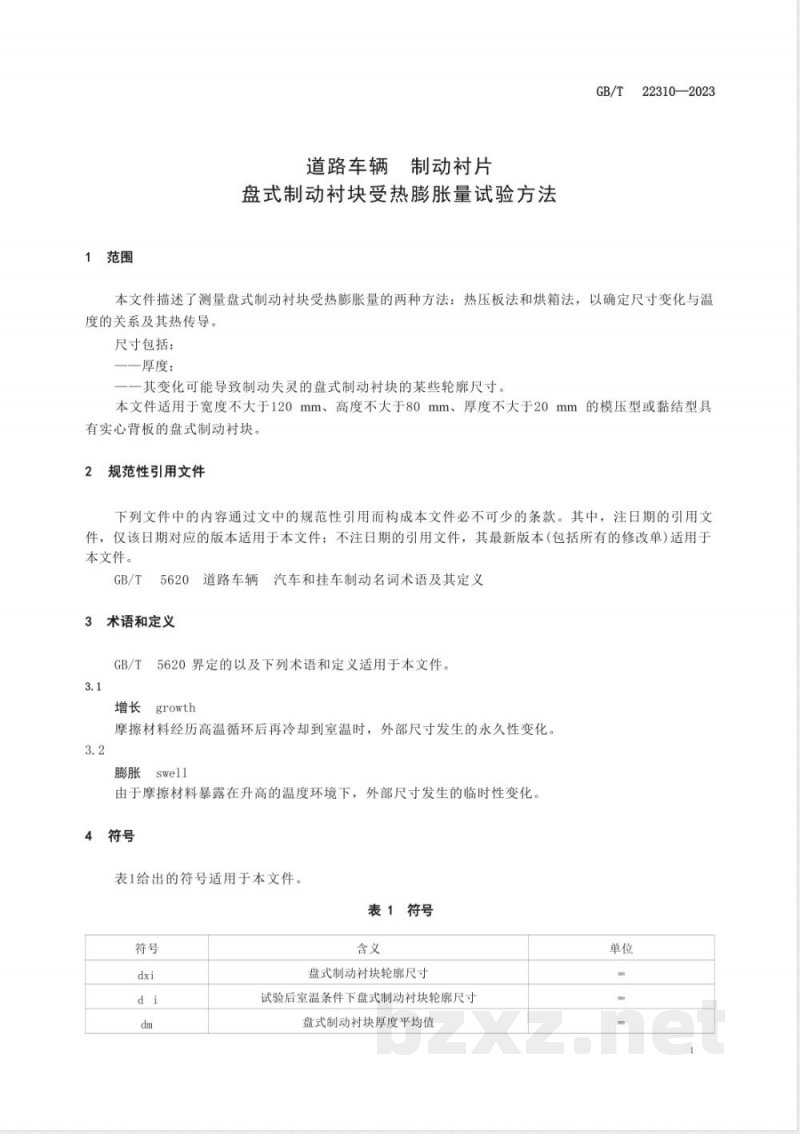

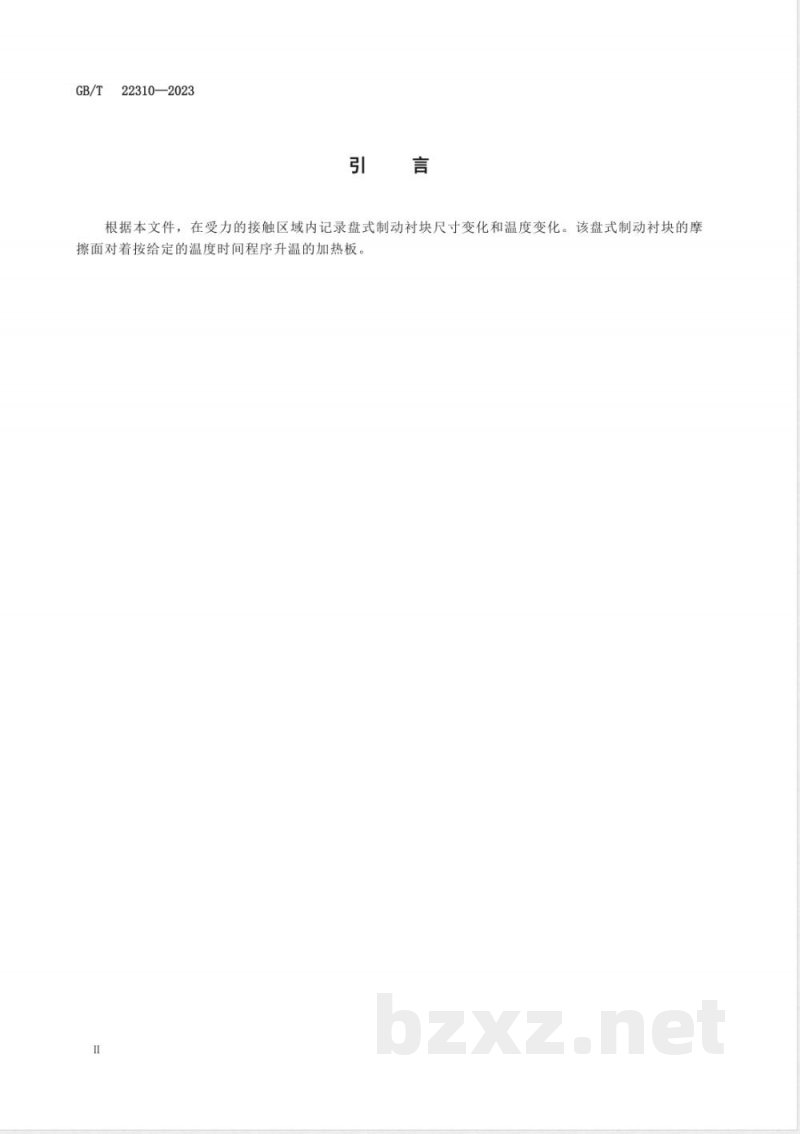

HB 中华人民共和国航空行业标准 FL 1117 HB7809-2006 飞机螺旋桨通用技术要求 General technical requirements of propeller for aircraft 2006-12-15发布 国防科学技术工业委员会发布 2007-05-01实施 ICS 43.040.40 CCS Q 69 GB 中华人民共和国国家标准 GB/T 22310—2023 代替 GB/T 22310—2008 道路车辆 制动衬片 盘式制动衬块受热膨胀量试验方法 Road vehicles—Brake linings—Effects of heat on dimensions and form of disc brake pads test method 2023-12-28发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-07-01实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替 GB/T 22310—2008《道路车辆制动衬片盘式制动衬块受热膨胀量试验方法》，主要技术变化如下： a）更改“范围”（见第1章，2008年版第1章）； b）增加术语“增长”“膨胀”及其定义（见第3章）； c）增加“盘式制动衬块背板装有消音片时应去掉消音片”的要求（见5.1.1.3）； d）增加“烘箱法”相关要求（见5.2）。 本文件由中国建筑材料联合会提出，由全国非金属矿产品及制品标准化技术委员会（SAC/TC406）归口。 本文件起草单位包括多家汽车摩擦材料及检测相关企业。 本文件主要起草人：侯立兵、孙鹏、罗琳功等。 本文件于2008年首次发布，本次为第一次修订。 引言 根据本文件，在受力接触区域内记录盘式制动衬块尺寸变化和温度变化。摩擦面在按给定温度时间程序升温的加热板作用下进行测试。 1 范围 本文件规定了盘式制动衬块受热膨胀量的测量方法，包括热压板法和烘箱法，用于确定尺寸变化与温度关系及热传导性能。 适用于宽度不大于120 mm、高度不大于80 mm、厚度不大于20 mm的模压型或黏结型实心背板盘式制动衬块。 2 规范性引用文件 GB/T 5620 道路车辆汽车和挂车制动名词术语及其定义 3 术语和定义 增长（growth）：摩擦材料经历高温循环后冷却至室温时产生的永久尺寸变化。 膨胀（swell）：摩擦材料在升高温度环境下产生的临时尺寸变化。 4 符号 表1给出了本文件符号及含义，包括轮廓尺寸、厚度平均值、初始厚度、变化量等参数。 5 试验方法 5.1 热压板法 5.1.1 取样与条件 5.1.1.1 从成品仓库中取出盘式制动衬块。 5.1.1.2 将盘式制动衬块放入检测装置中进行试验。
