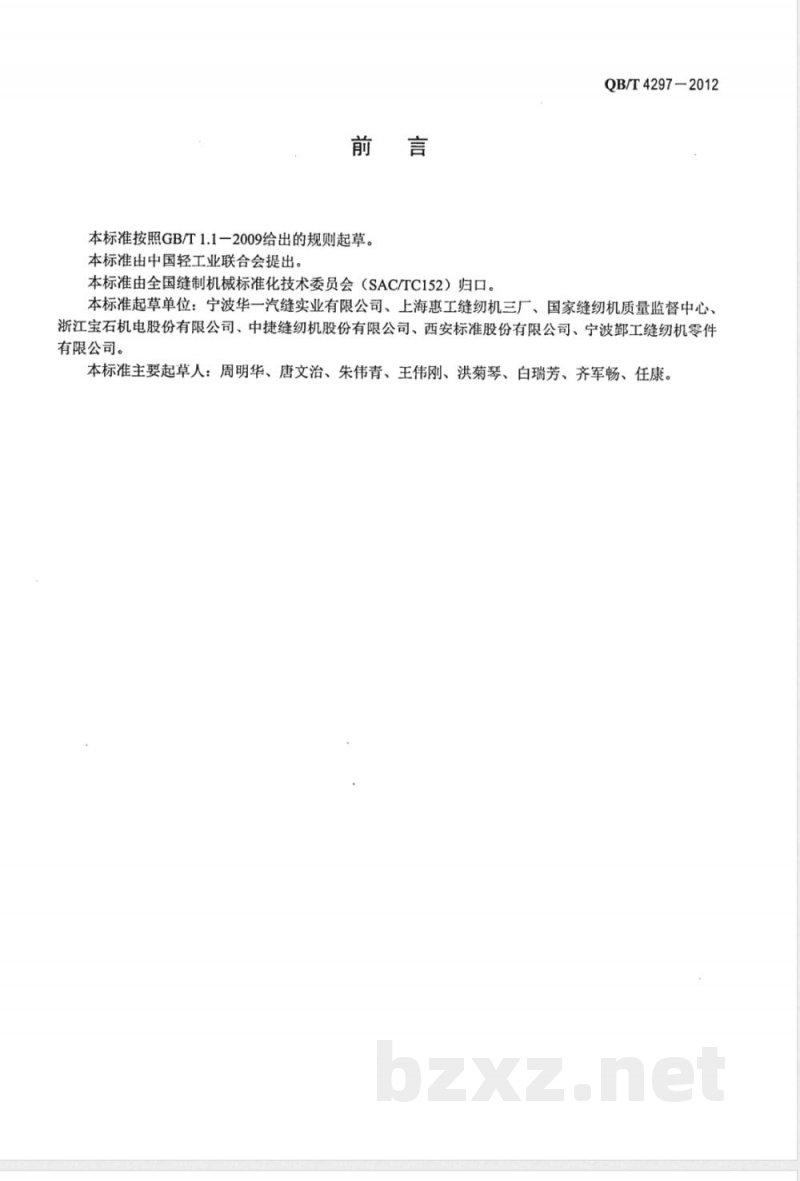

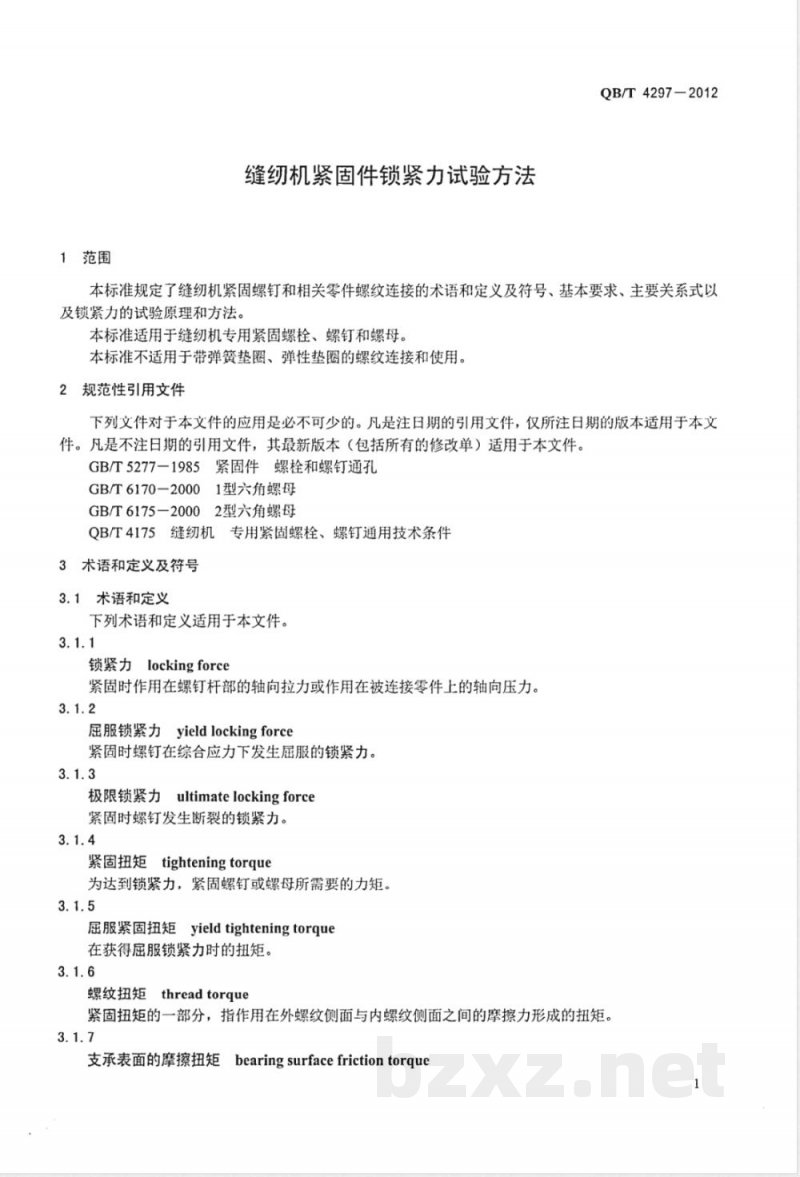

ICS 61.080 分类号：Y17 备案号：36698-2012 QB 中华人民共和国轻工行业标准 QB/T 4297-2012 缝纫机紧固件锁紧力试验方法 Testing method of locking force for fastening piece of sewing machine 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：宁波华一汽缝实业有限公司、上海惠工缝纫机三厂、国家缝纫机质量监督中心、浙江宝石机电股份有限公司、中捷缝纫机股份有限公司、西安标准股份有限公司、宁波鄞工缝纫机零件有限公司。 本标准主要起草人：周明华、唐文治、朱伟青、王伟刚、洪菊琴、白瑞芳、齐军畅、任康。 1 范围 本标准规定了缝纫机紧固螺钉及相关零件螺纹连接的术语和定义、符号、基本要求、主要关系式以及锁紧力的试验原理和方法。 本标准适用于缝纫机专用紧固螺栓、螺钉和螺母。不适用于带弹簧垫圈、弹性垫圈的螺纹连接和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 5277-1985 紧固件螺栓和螺钉通孔 GB/T 6170-2000 1型六角螺母 GB/T 6175-2000 2型六角螺母 QB/T 4175 缝纫机专用紧固螺栓、螺钉通用技术条件 3 术语和定义及符号 3.1 术语和定义 3.1.1 锁紧力（locking force） 紧固时作用在螺钉杆部的轴向拉力或作用在被连接零件上的轴向压力。 3.1.2 屈服锁紧力（yield locking force） 紧固时螺钉在综合应力下发生屈服的锁紧力。 3.1.3 极限锁紧力（ultimate locking force） 紧固时螺钉发生断裂的锁紧力。 3.1.4 紧固扭矩（tightening torque） 为达到锁紧力，紧固螺钉或螺母所需要的力矩。 3.1.5 屈服紧固扭矩（yield tightening torque） 在获得屈服锁紧力时的扭矩。 3.1.6 螺纹扭矩（thread torque） 紧固扭矩的一部分，指作用在外螺纹与内螺纹侧面之间摩擦力形成的扭矩。 3.1.7 支承表面摩擦扭矩（bearing surface friction torque） 紧固扭矩的一部分，指螺钉支承面与被连接零件表面之间摩擦力产生的扭矩。 3.1.8 极限紧固扭矩（ultimate tightening torque） 在获得极限锁紧力时的扭矩。 3.2 符号 符号及含义见表1，包括螺纹直径、摩擦直径、锁紧力、扭矩系数、夹紧长度、螺距、摩擦因数等参数。 4 试验原理 4.1 概述 紧固扭矩在螺钉与相关零件装配过程中稳定作用以产生锁紧力，用于测量和确定扭矩系数、摩擦因数、屈服锁紧力、极限锁紧力、旋转角度等紧固特性。在弹性变形范围内，扭矩与锁紧力呈线性关系。 4.2 摩擦系数的确定 摩擦系数取决于摩擦副材质及接触表面和几何形状，是无量纲参数，可用于计算不同尺寸范围内紧固件的扭矩与锁紧力关系。 4.3 扭矩系数K的确定 扭矩系数K可通过测量计算得到，其与参考尺寸d相关，对不同尺寸范围的适用性存在限制。
