GB/T8593的本部分规定了GB/T8498中定义的土方机械的司机操纵装置和其他显示装置用的特殊符号。 本部分规定的符号适用于挖掘装载机、推土机、装载机、平地机、铲运机、挖掘机、自卸车和挖沟机的操纵装置和显示装置,以及支腿、抓铲斗、抓钳、松土器、耙土器、绞盘和液压缸的操纵装置和显示装置。
class="f14" style="padding-top:10px; padding-left:12px; padding-bottom:10px;"> GB/T8593《土方机械 司机操纵装置和其他显示装置用符号》分为两个部分:
———第1部分:通用符号;
———第2部分:机器、工作装置和附件的特殊符号。
本部分等同采用ISO6405-2:1993《土方机械 司机操纵装置和其他显示装置用符号 第2部分:机器、工作装置和附件的特殊符号》(英文版),包括其修正案ISO6405-2:1993/Amd.1:1997 和ISO6405-2:1993/Amd.2:2004。
本部分等同翻译ISO6405-2:1993。
为便于使用,本部分做了下列编辑性修改:
———“本国际标准”一词改为“本部分”;
———删除了国际标准前言;
———对ISO6405-2:1993中引用的国际标准,用已采用为我国的标准代替对应的国际标准;
———删除了第13章的4处说明中对符号“接合(0022)和脱开(0023)”的引用(因ISO6405-1:2004已删除这两个符号);
———由于修正案1删除了第19章,故后续章号重新排列;
———增加了参考文献的互联网站信息,同时删除4.12条“符号的缩放胶片可从ISO/TC145 秘书处获得”,并将ISO7000、IEC60417和GB/T8593.1(ISO6405-1)由第2章移到参考文献中;
———将修正案内容纳入标准正文中,并在正文中的页边空白处用垂直双线“‖”标识。
本部分是对GB/T8593.2—1998《土方机械 司机操纵和其他显示符号 第2部分:机器、工作装置和附件的特殊符号》的修订。
本部分与GB/T8593.2—1998相比,主要变化如下:
———对一些条款内容进行了修改;
———符号总数量由142个增加到189个,其中,“松土器符号”和“耙土器符号”合并为“地面疏松工作装置(松土器或耙土器)符号”(符号由18个修改为7个),另增设了58个符号;
———增加了“参考文献”。
本部分代替GB/T8593.2—1998。
本部分由中国机械工业联合会提出。
本部分由全国土方机械标准化技术委员会(SAC/TC334)归口。
本部分起草单位:天津工程机械研究院。
本部分主要起草人:吴润才、陈树巧。
本部分所代替标准的历次版本发布情况为:
———GB8593—1988、GB/T8593.2—1998。
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T5465.11 电气设备用图形符号基本规则 第1部分:原形符号的生成(GB/T5465.11—2007,IEC80416-1:2001,IDT)
GB/T8498 土方机械 基本类型 识别、术语和定义(GB/T8498—2008,ISO6165:2006,IDT)
GB/T16902.2 设备用图形符号表示规则 第2部分:箭头的形式和使用(GB/T16902.2—2008,ISO80416-2:2001,IDT)
GB/T23371.3 电气设备用图形符号基本规则 第3部分:应用导则(GB/T23371.3—2009,IEC80416-3:2002,IDT)

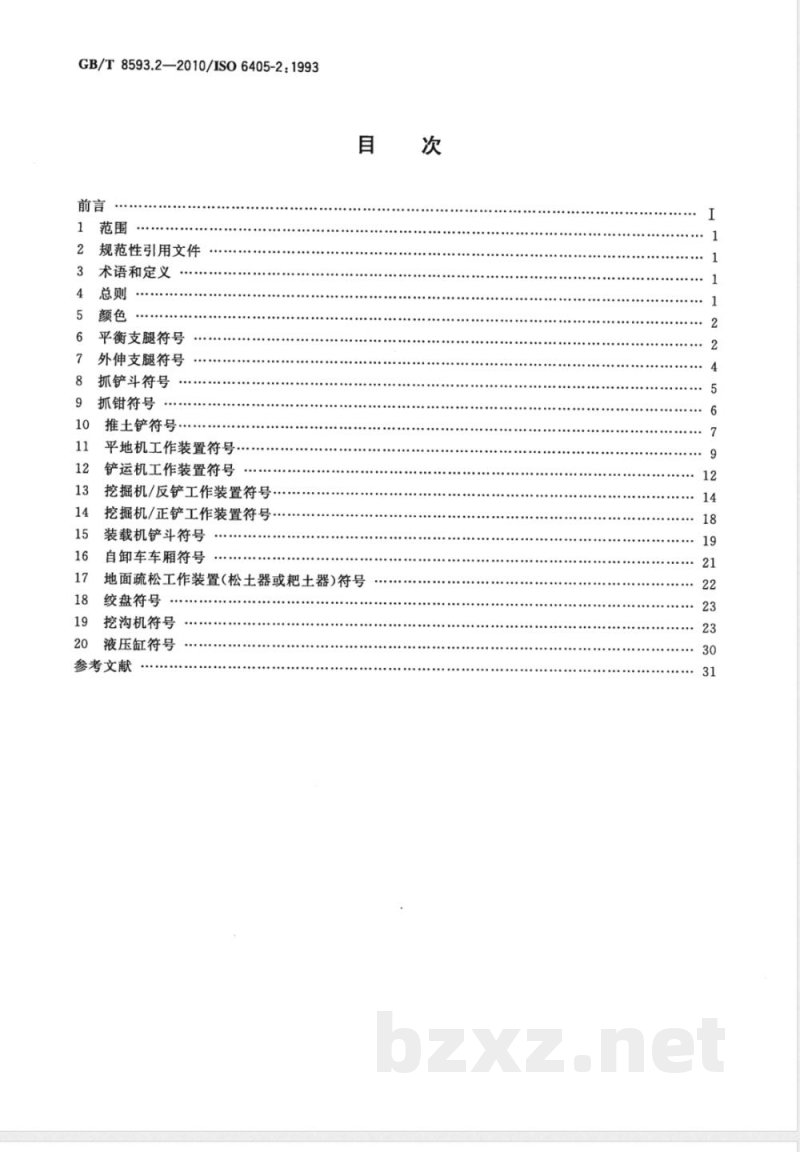

前言 Ⅰ
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 总则 1
5 颜色 2
6 平衡支腿符号 2
7 外伸支腿符号 4
8 抓铲斗符号 5
9 抓钳符号 6
10 推土铲符号 7
11 平地机工作装置符号 9
12 铲运机工作装置符号 12
13 挖掘机/反铲工作装置符号 14
14 挖掘机/正铲工作装置符号 18
15 装载机铲斗符号 19
16 自卸车车厢符号 21
17 地面疏松工作装置(松土器或耙土器)符号 22
18 绞盘符号 23
19 挖沟机符号 23
20 液压缸符号 30
参考文献 31
