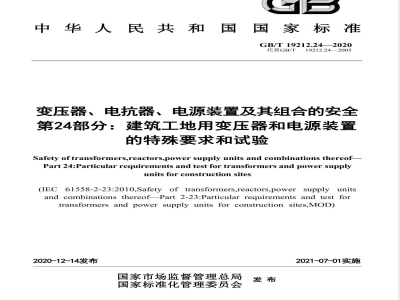

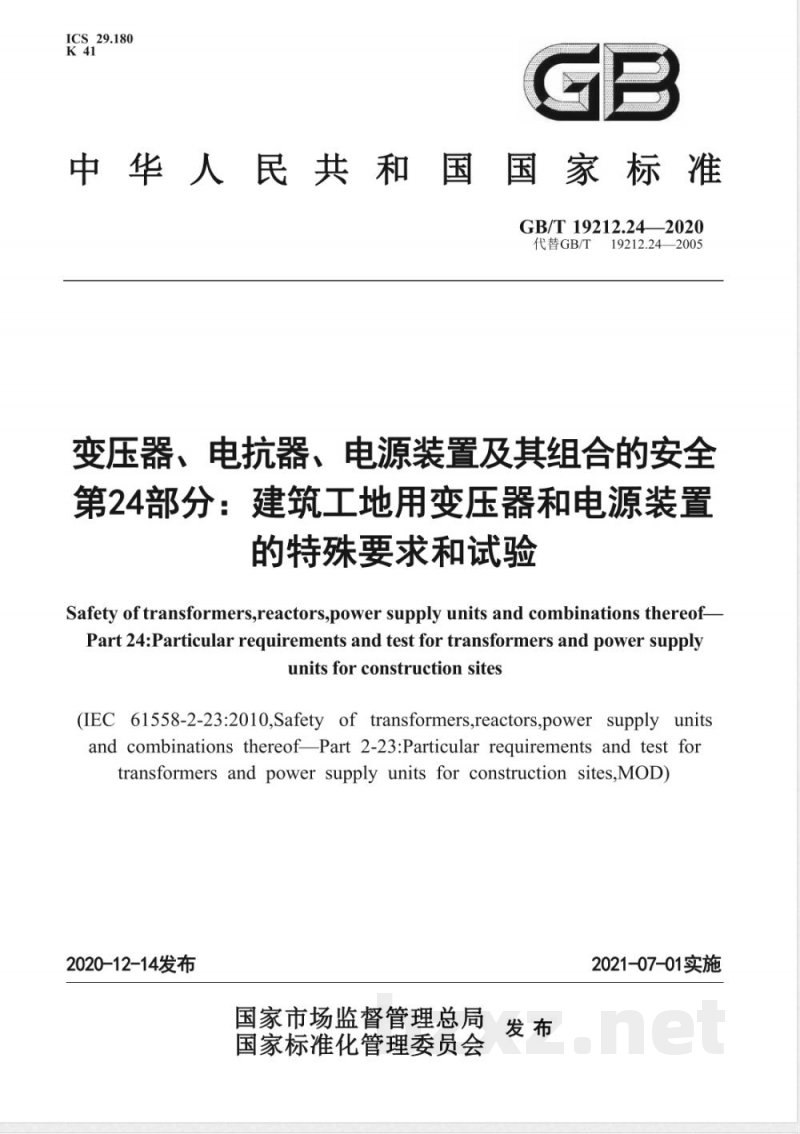

ICS29.180
中华人民共和国国家标准銀
GB/T 19212.24—2020
代替GB/T19212.24—2005
变压器、电抗器、电源装置及其组合的安全第24部分：建筑工地用变压器和电源装置的特殊要求和试验
Safety of transformers,reactors,power supply units and combinations thereofPart 24:Particular requirements and test for transformers and power supplyunits for construction sites(IEC 61558-2-23:2010,Safety of transformers,reactors,power supply unitsand combinations thereofPart 2-23:Particular requirements and test fortransformers and power supply units for construction sites,MOD)2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
1范围
2规范性引用文件
3术语和定义
4一般要求
5试验的一般说明
6额定值
7分类
8标志和其他信息
电击防护
输入电压设定值的改变
负载输出电压和输出电流
空载输出电压
短路电压
短路和过载保护
机械强度
防止灰尘、固体异物和潮湿有害进入的防护18绝缘电阻、介电强度和漏电流19
元器件
内部布线
电源连接和其他外部软电缆或软线外部导线接线端子
保护接地装置
螺钉和连接
26爬电距离、电气间隙和贯通绝缘距离27
耐热、耐燃和耐电痕化
28防锈
附录L（规范性附录）例行试验（生产试验）参考文献
GB/T19212.24—2020
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用前言
GB/T19212《变压器、电抗器、电源装置及其组合的安全》由以下部分组成：第1部分：通用要求和试验：
GB/T19212.24—2020
第2部分：一般用途分离变压器和内装分离变压器的电源的特殊要求和试验：一第3部分：控制变压器和内装控制变压器的电源的特殊要求和试验；第4部分：燃气和燃油燃烧器点火变压器的特殊要求和试验；第5部分：隔离变压器和内装隔离变压器的电源装置的特殊要求和试验：第6部分：剃须刀用变压器、剃须刀用电源装置及剃须刀供电装置的特殊要求和试验；第7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验；一一第8部分：玩具用变压器和电源的特殊要求和试验：第9部分：电铃和电钟用变压器及电源装置的特殊要求和试验；第10部分：类手提钨丝灯用变压器和电源装置的特殊要求和试验：第11部分：高绝缘水平分离变压器和输出电压超过1000V的分离变压器的特殊要求和试验；
第13部分：恒压变压器和电源装置的特殊要求和试验；第14部分：自耦变压器和内装自耦变压器的电源装置的特殊要求和试验：第15部分：调压器和内装调压器的电源装置的特殊要求和试验；一第16部分：医疗场所供电用隔离变压器的特殊要求和试验：一第17部分：开关型电源装置和开关型电源装置用变压器的特殊要求和试验；第20部分：干扰衰减变压器的特殊要求-一第21部分：小型电抗器的特殊要求和试验：一一第24部分：建筑工地用变压器和电源装置的特殊要求和试验：一第27部分：节能和其他目的用变压器和电源装置的特殊要求和试验。本部分为GB/T19212的第24部分。本部分按照GB/T1.1—2009给出的规则起草。本部分代替GB/T19212.242005《电力变压器、电源装置和类似产品的安全第24部分：建筑工地用变压器的特殊要求》，与GB/T19212.242005相比，主要技术变化如下：修改了范围的规定（见第1章，2005年版的第1章）；修改了规范性引用文件（见第2章，2005年版的第2章）；修改术语和定义（见第3章，2005年版的第3章）；一修改了额定值的规定（见第6章，2005年版的第6章）；一修改了标志的图形符号并增加了标识代号的规定（见第8章，2005年版的第8章）；一修改了输入电压设定值的改变（见第10章，2005年版的第10章）；修改了空载输出电压的规定（见第12章，2005年版的第12章）：修改了对I类变压器结构的规定，增加了对非独立用变压器的结构要求（见第19章，2005年1)GB/T19212中，有些部分是在《电力变压器、电源、电抗器和类似产品的安全》标题下，有些部分是在《电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全》标题下，有些部分是在《变压器、电抗器、电源装置及其组合的安全》标题下，未来发布的GB/T19212的标题可能还会修改。Ⅲ
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用GB/T 19212.242020
版的第19章）；
删除了附录C和附录D（见2005年版的附录C和附录D）。本部分使用重新起草法修改采用IEC61558-2-23:2010《变压器、电抗器、电源装置及其组合的安全第2-23部分：建筑工地用变压器和电源装置的特殊要求和试验》。本部分与IEC61558-2-23:2010的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：●保留了GB/T19212.1一2016与IEC61558-1:2009在第2章中存在的技术性差异，以便与GB/T19212.1—2016配套使用；
●用修改采用国际标准的GB/T19212.1—2016代替了IEC61558-1:2005；●原文中的IEC60439-4已被IEC61439-4代替，相应的引用文件改为了GB/T7251.4(GB/T7251.4—2017,IEC61439:2012,IDT);●增加引用了IEC60417-DB（见第8章）。在原文第6章的额定输出电压优先值中，对移动式单相隔离变压器和其他隔离变压器，增加了“220V\对安全隔离变压器，增加了“36V\”，以便符合我国的实际情况。本部分还做了下列编辑性修改：为了满足GB/T19212系列标准统一编号，将标准名称改为《变压器、电抗器、电源装置及其组合的安全第24部分：建筑工地用变压器和电源装置的特殊要求和试验》；一一第2章和第3章中增加了引导语；—一删除了7.5的条款号；
一对表101和表102的形式进行了调整；一对16.1和16.2的条款号和条标题进行了调整；-一将6.2.1和16.2.2中注的内容调整为正文；一一删除了19.1.1、9.1.2和19.1.3的条款号，改为段的内容，并将19.1.3中的“注”调整为“注4”；一将图101和图102移到16.2中。本部分由中国电器工业协会提出。本部分由全国小型电力变压器、电抗器、电源装置及类似产品标准化技术委员会(SAC/TC418）归口。
本部分起草单位：沈阳变压器研究院股份有限公司、北京泰瑞特检测技术服务有限责任公司、铜陵三佳变压器科技股份有限公司、上海市质量监督检验技术研究院、工业和信息化部电子第五研究所赛宝质量安全检测中心、中山市宝利金电子有限公司、上海出入境检验检疫局机电产品检测技术中心、温州正泰电源电器有限公司、天津光电惠高电子有限公司。本部分主要起草人：张显忠、张雅芳、李新满、俞毅敏、孙建龙、林俊容、梁辉、李辉、李东波、李思佳。本部分所代替标准的历次版本发布情况为：GB/T19212.242005。

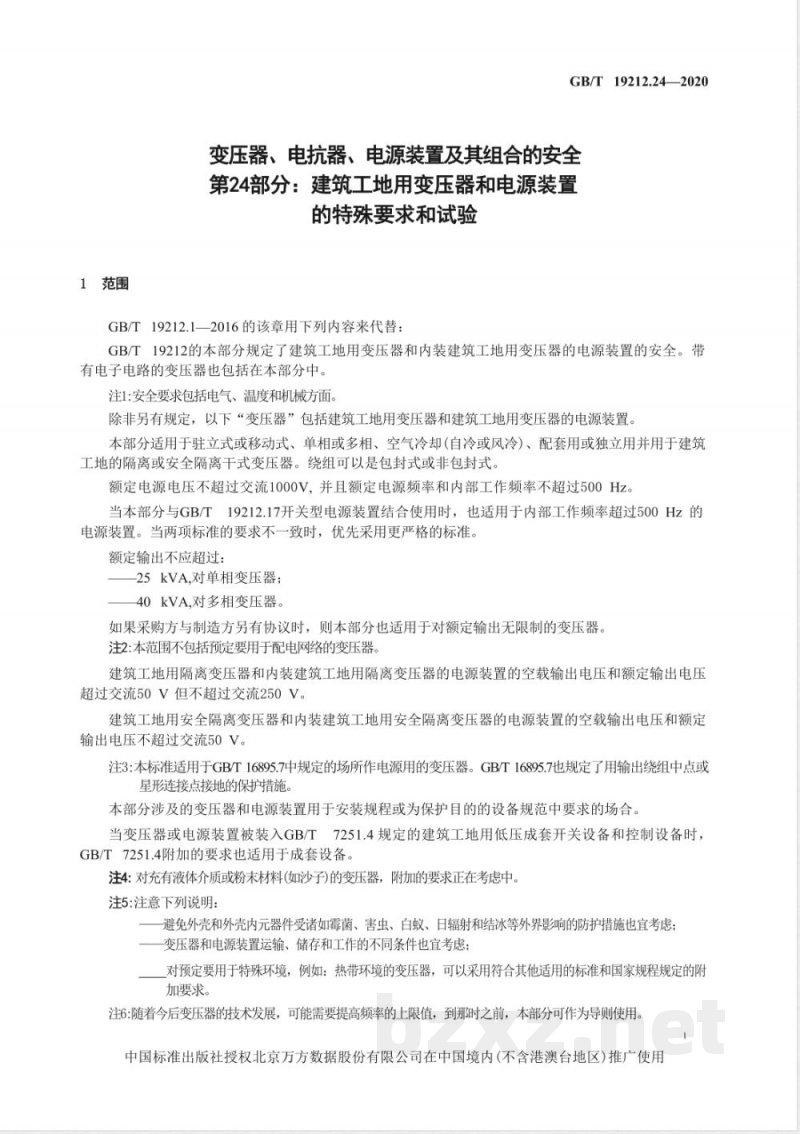

中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用1范围
GB/T19212.24—2020
变压器、电抗器、电源装置及其组合的安全第24部分：建筑工地用变压器和电源装置的特殊要求和试验
GB/T19212.1—2016的该章用下列内容来代替：GB/T19212的本部分规定了建筑工地用变压器和内装建筑工地用变压器的电源装置的安全。带有电子电路的变压器也包括在本部分中。注1：安全要求包括电气、温度和机械方面。除非另有规定，以下“变压器”包括建筑工地用变压器和建筑工地用变压器的电源装置。本部分适用于驻立式或移动式、单相或多相、空气冷却（自冷或风冷）、配套用或独立用并用于建筑工地的隔离或安全隔离干式变压器。绕组可以是包封式或非包封式额定电源电压不超过交流1000V，并且额定电源频率和内部工作频率不超过500Hz。当本部分与GB/T19212.17开关型电源装置结合使用时，也适用于内部工作频率超过500Hz的电源装置。当两项标准的要求不一致时，优先采用更严格的标准。额定输出不应超过：
-25kVA,对单相变压器；
40kVA,对多相变压器。
如果采购方与制造方另有协议时，则本部分也适用于对额定输出无限制的变压器。注2：本范围不包括预定要用于配电网络的变压器。建筑工地用隔离变压器和内装建筑工地用隔离变压器的电源装置的空载输出电压和额定输出电压超过交流50V但不超过交流250V。建筑工地用安全隔离变压器和内装建筑工地用安全隔离变压器的电源装置的空载输出电压和额定输出电压不超过交流50V。
注3：本标准适用于GB/T16895.7中规定的场所作电源用的变压器。GB/T16895.7也规定了用输出绕组中点或星形连接点接地的保护措施。
本部分涉及的变压器和电源装置用于安装规程或为保护目的的设备规范中要求的场合。当变压器或电源装置被装入GB/T7251.4规定的建筑工地用低压成套开关设备和控制设备时，GB/T7251.4附加的要求也适用于成套设备。注4：对充有液体介质或粉末材料(如沙子)的变压器，附加的要求正在考虑中注5：注意下列说明：
一避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施也宜考虑；一变压器和电源装置运输、储存和工作的不同条件也宜考虑；对预定要用于特殊环境，例如：热带环境的变压器，可以采用符合其他适用的标准和国家规程规定的附加要求。
注6:随着今后变压器的技术发展，可能需要提高频率的上限值，到那时之前，本部分可作为导则使用。中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区)推广使用GB/T19212.24—2020
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。除下列引用文件外，GB/T19212.1—2016的该章适用。该章增加下列引用文件：
GB/T2423.52电工电子产品环境试验第2部分：试验方法试验77：结构强度与撞击(GB/T2423.52—2003,IEC60068-2-27:1999,IDT)GB/T7251.4低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS）的特殊要求(GB/T7251.4—2017,IEC61439-4:2012,IDT)GB/T19212.1一2016变压器、电抗器、电源装置及其组合的安全第1部分：通用要求和试验61558-1:2009,MOD)
IEC60417-DB2电气设备用图形符号（Graphicalsymbolsforuseonequipment）3术语和定义
下列术语和定义适用于本文件。除下列术语和定义外，GB/T19212.1—2016的该章适用。该章增加下列术语和定义：
建筑工地用低压成套开关设备和控制设备lowvoltageswitchgearandcontrolgearassemblyforconstruction site:ACS
由一台或多台带有控制、测量、信号传输、保护和调节装置及其内部电气接线、机械连接和结构件组成的变电设备或开关设备的组合体，供各种户内或户外建筑工地使用。4一般要求
GB/T19212.12016的该章适用。
5试验的一般说明
GB/T19212.1—2016的该章适用。6额定值
除下列条款外，GB/T19212.1—2016的该章适用该章增加下列条款：
6.101额定输出电压不应超过：
2)\DB”是指IEC在线数据库。
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用GB/T 19212.24—2020
-对中点不接地(单相)或星形连接点不接地(三相)或三角形连接(三相)的隔离变压器和内装这种变压器的电源装置，为交流250V；-对结构中有中点接地(单相)或结构中有星形连接点接地(三相)的隔离变压器和内装这种变压器的电源装置，为交流110V：
-对安全隔离变压器和内装安全隔离变压器的电源装置，为交流50V。对隔离变压器和内装隔离变压器的电源装置，额定输出电压应超过交流50V。额定输出电压优先值为：
对移动式单相隔离变压器，为110V、220V和230V；一对其他隔离变压器，为72V、110V、220V和230V；一对安全隔离变压器，为6V、12V、24V、36V、42V和48V。6.102额定输出不应超过：
对单相隔离和安全隔离变压器以及内装这种变压器的电源装置，为25kVA对多相隔离和安全隔离变压器以及内装这种变压器的电源装置，为40kVA。额定输出优先值为：
对单相变压器，25VA、40VA、63VA、100VA、160VA、250VA、400VA、630VA、1000VA、1600VA、2500VA、4000VA、6300VA、10kVA、16kVA和25kVA;对多相变压器，630VA、1000VA、1600VA、2500VA、4000VA、6300VA、10kVA、16kVA、25kVA和40kVA。
对于间歇工作循环的变压器，可以只限于额定输出不超过6300VA的移动式变压器和电源装置。6.103额定电源频率不应超过500Hz。6.104额定电源电压不应超过交流1000V。6.105间歇工作循环变压器应预定为额定运行时间5min“开”，停止时间15min“关”。6.106电源电流最大限值为125A，当用软电缆或插座时为63A。通过检查标记来检验是否符合6.101～6.106的要求。7分类
除下列条款外，GB/T19212.1一2016的该章适用，7.5用下列内容来代替：
按工作方式分类：
连续工作；
——间歇工作循环。
8标志和其他信息
除下列条款外，GB/T19212.1—2016的该章适用。8.1h)项用下列内容来代替：
变压器应标有8.11中所示的图形符号之一。8.11该条增加下列内容：
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用GB/T 19212.24—2020
符号或图形符号
说明或名称
建筑工地用无危害式隔离变压器建筑工地用无危害式安全隔离变压器中点或星形连接点接地的建筑工地用无危害式隔离变压器建筑工地用非耐短路隔离变压器建筑工地用非耐短路安全隔离变压器中点或星形连接点接地的建筑工地用非耐短路隔离变压器建筑工地用耐短路隔离变压器
建筑工地用耐短路安全隔离变压器中点或星形连接点接地的建筑工地用耐短路隔离变压器标识代号
IEC 60417-DB中的6010-1
IEC60417-DB中的6010-2
IEC60417-DB中的6010-3
IEC60417-DB中的6010-4
IEC60417-DB中的6010-5
IEC 60417-DB中的6010-6
IEC 60417-DB中的6010-7
IEC60417-DB中的6010-8
IEC60417-DB中的6010-9
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用9电击防护
19212.12016的该章适用
输入电压设定值的改变
19212.12016的该章适用。
负载输出电压和输出电流
19212.1—2016的该章适用。
空载输出电压
除下列条款外，GB/T19212.1一2016的该章适用该章增加下列条款：
12.101空载输出电压不应超过：GB/T19212.24—2020
一对中点不接地（单相)或星形连接点不接地（三相)或三角形连接（三相）的隔离变压器和内装这样变压器的电源装置，为交流250V；一对中点接地（单相)或星形连接点接地（三相）的隔离变压器和内装这种变压器的电源装置，为交流116V;bzxZ.net
对安全隔离变压器和内装安全隔离变压器的电源装置，为交流50V。对于独立用变压器，空载输出电压限值也适用于不预定相互连接的输出绕组呈串联连接的情况。对隔离变压器和内装隔离变压器的电源装置，空载输出电压应超过交流50V。12.102空载输出电压与负载输出电压之差不应过大。是否满足12.101和12.102的要求，应在环境温度下将变压器接至额定电源频率的额定电源电压，通过测量空载输出电压来检验。按本条测得的空载输出电压与按第11章试验时测得的负载输出电压之差，当表示为后者的百分数时，不应超过表101或表102中所示数值。注： 该比值定义为：\u-UaEx100%Uea
式中：
U空载一一空载输出电压，单位为伏(V);U负载——负载输出电压，单位为伏(V)。中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用GB/T19212.24—2020
变压器类型
固有耐短路变压器
其他变压器
变压器类型
各种类型变压器
表101安全隔离变压器的输出电压的比值额定输出
>63~≤630
>10~≤25
>25~≤63
>63~≤250
>250~≤630
空载输出电压与负载输出电压的比值%
2隔离变压器的输出电压的比值
表102
额定输出
63~≤250
>250~≤630
空载输出电压与负载输出电压的比值%
对中点接地的单相变压器，输出电路任意一极与地之间的电压不应超过空载输出电
对星形连接点接地的三相变压器，输出电路任意一极与地之间的电压不应超过士2.5%。
13短路电压
GB/T19212.1—2016的该章适用。14发热
GB/T19212.1—2016的该章适用。短路和过载保护
GB/T19212.12016的该章适用。
(空载输出电压
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用16机械强度
除下列条款外，GB/T19212.1—2016的该章适用。16.1用下列内容来代替：
16.1概述
GB/T 19212.242020
建筑工地用变压器和电源装置应具有足够的机械强度，其结构应当能承受在正常使用时可以预见的粗鲁操作和运输。
对驻立式变压器和电源装置，通过16.2的试验来检验是否合格；对移动式变压器和移动式电源装置，按适用的情况，通过16.2、16.3和16.4的试验来检验是否合格。试验后，变压器或电源装置不应出现本部分意义范围的损坏。特别是当按9.1.2的规定进行试验时，危险带电零部件不应变成可触及。绝缘隔板不应受到损坏，而且手柄、操作杆、旋钮和类似零部件不应在其轴上出现松动。
注1：涂层的损坏、不会使爬电距离或电气间隙减小到小于第26章规定值的小划痕以及不会对电击防护或防潮造成不利影响的小缺口可忽略不计。注2:对正常视力或无放大作用的矫正视力看不到的裂痕，以及对纤维增强模压件和类似零部件的表面裂纹可忽略不计。
此外，对于16.4的试验，插销在试验时发生弯曲可忽略不计。16.2用下列内容来代替：
16.2撞击试验和冲击试验
16.2.1撞击试验
本试验模拟建筑工地用变压器或电源装置与机械操作设备之间的撞击。如果适用，则整台变压器或电源装置，应承受如下施加于外壳上的一连串的撞击，每次撞击能量为6 J。
被试设备应固定在刚性足够的支撑件上，以便变压器或电源装置在上述撞击作用下的移动只限于0.1mm内。应用下述方法之一，在外壳最不利处连续施加三次撞击：a）用一个直径约50mm、质量为500g25g的实心光滑钢球，从垂直高度为1.2m的静止位置自由降落到放在水平面上的外壳外表面上。钢球的硬度不应小于50HR，且不应大于58HR（见图101）；或
b）用绳子将类似的钢球悬挂起来，令其从垂直高度为1.2m处像钟摆一样落下，对受试变压器垂直表面施加一次水平撞击（见图102）。倾斜的表面可以用方法b)（钟摆法）进行试验，但是，如果这样做不方便时，则在适用的情况下，可将在支撑件上的变压器或电源装置转动，以使斜面与水平面一致，从而可改用方法a)进行试验。每次试验前，均应检查钢球外观，以确保其无毛刺和损痕。试验应这样安排，即应在最易发现的各薄弱部位施加撞击。如果适用，则一台变压器或电源装置最少应施加18次撞击。
本试验不适用于组件，如：插座、操作手柄、照明灯、按钮及控制器件等。当这些组件安装在主表面的凹座处时，则其中最突出部位与主表面距离至少为10mm试验后，外壳应能继续具备19.16规定的防护等级。外壳和组件的任何扭曲或变形应既不能损害变压器正常的功能，也不能使爬电距离和电气间隙减少到要求值。控制器件、手柄等应仍能运行。如果出现了表面损伤、油漆脱落、散热片或类似部件折断、小凹痕、正常视力或无进一步放大作用的中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用
