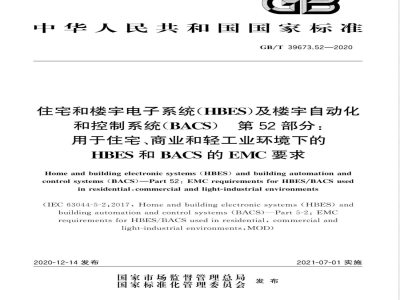

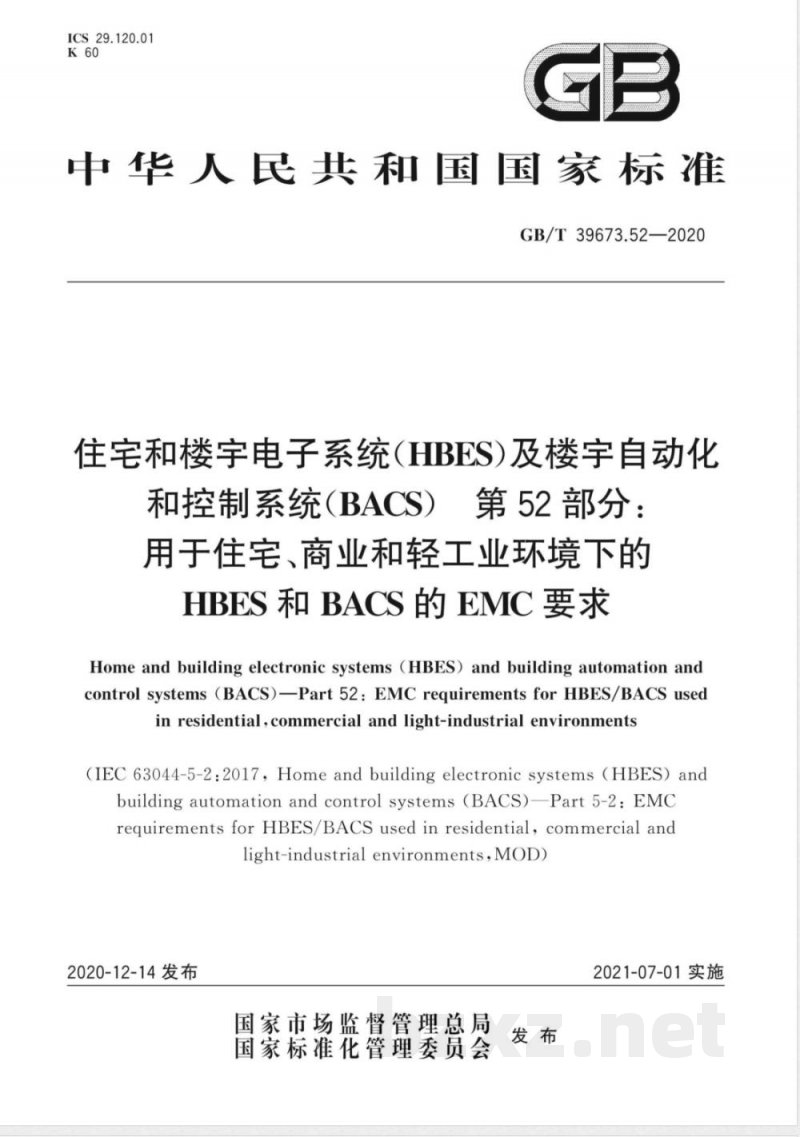

ICS29.120.01
中华人民共和国国家标准　
GB/T39673.52—2020
住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）
第52部分：
用于住宅、商业和轻工业环境下的HBES 和 BACS 的 EMC 要求
Home andbuilding electronic systems (HBES)and building automation andcontrol systems (BACS)Part 52:EMCrequirements forHBES/BACS usedinresidential,commercialandlight-industrialenvironments(IEC63044-5-2:2017,Homeandbuildingelectronicsystems(HBES)andbuilding automation and control systems (BACS)—Part 5-2: EMCrequirements for HBES/BACS used in residential, commercial andlight-industrial environments,MOD)2020-12-14发布
国家市场监督管理总局
国家标准花管理委员会
2021-07-01实施

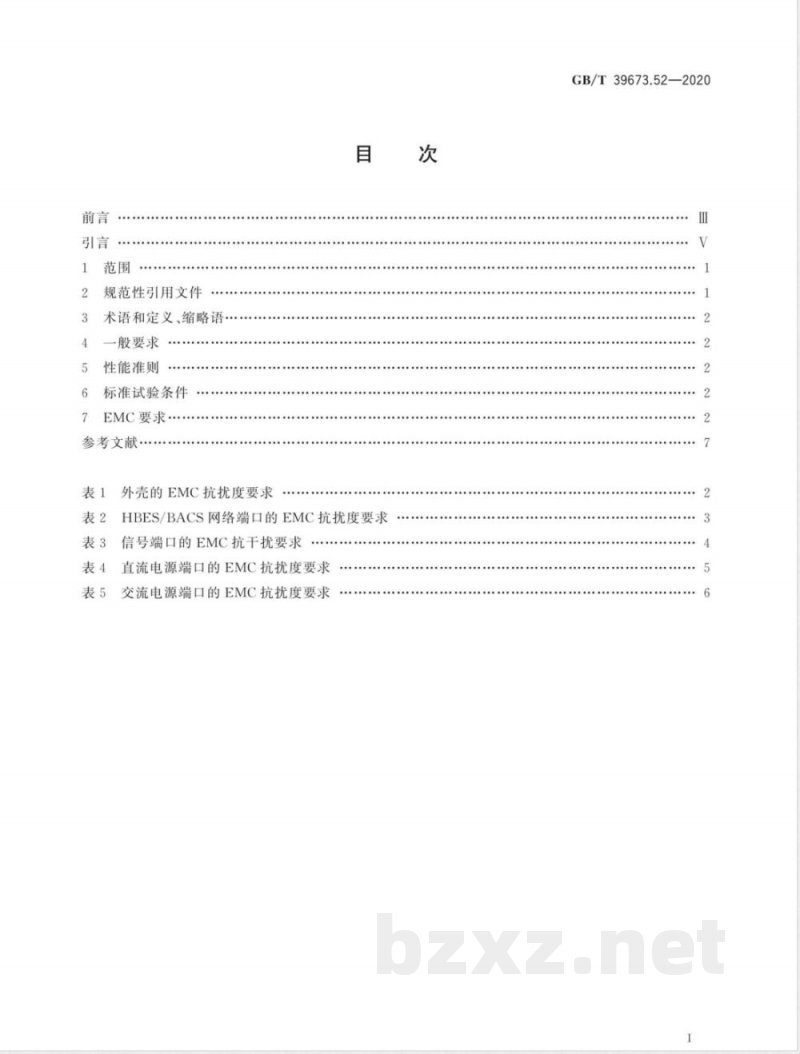

规范性引用文件
术语和定义、缩略语
般要求
性能准则
标准试验条件
EMC要求
参考文献·
表1外壳的EMC抗扰度要求
表2HBES/BACS网络端口的EMC抗扰度要求表3信号端口的EMC抗干扰要求
表4直流电源端口的EMC抗扰度要求表5交流电源端口的EMC抗扰度要求次
GB/T39673.52—2020
GB/T39673.52—2020
GB/T39673《住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）》拟发布以下部分：一第1部分：通用要求；
一第2部分：环境条件；
一第3部分：电气安全要求；
一第4部分：功能安全；
一第5部分：EMC要求；
一第51部分：EMC要求、条件和测试布置；一第52部分：用于住宅、商业和轻工业环境下的HBES和BACS的EMC要求；一第53部分：用于工业环境下的HBES和BACS的EMC要求；第6部分：HBES的规划和安装。
本部分为GB/T39673的第52部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用重新起草法修改采用IEC63044-5-2：2017《住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）第5-2部分：用于住宅、商业和轻工业环境下的HBES和BACS的EMC要求》。本部分与IEC63044-5-2：2017的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：·用等同采用国际标准的GB/T17626.2代替IEC61000-4-2；·
用等同采用国际标准的GB/T17626.3代替IEC61000-4-3；用等同采用国际标准的GB/T17626.4代替IEC61000-4-4；用等同采用国际标准的GB/T17626.5代替IEC61000-4-5；用等同采用国际标准的GB/T17626.6代替IEC61000-4-6；·
用等同采用国际标准的GB/T17626.8代替IEC61000-4-8；·
用等同采用国际标准的GB/T17626.11代替IEC61000-4-11；用等同采用国际标准的GB17799.3代替IEC61000-6-3。本部分做了下列编辑性修改：
根据GB/T1.1一2009有关规定，按照国家标准命名规则修改标准名称为“住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）第52部分：EMC要求、条件和测试布置”；根据GB/T1.1一2009有关规定，在第1章“范围”中补充了“GB/T39673的本部分规定了住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS)的用于住宅、商业和轻工业环境下的HBES和BACS的EMC要求”；根据GB/T1.1一2009有关规定，在第1章“范围”中补充了“本部分适用于住宅和楼宇电子系统(HBES)以及楼宇自动化和控制系统(BACS)”。本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：广东华南家电研究院、飞雕电器集团有限公司、江苏通领科技有限公司、杭州鸿雁电器有限公司、西蒙电气（中国)有限公司、中国电器科学研究院股份有限公司、公牛集团股份有限公司、珠海格力电器股份有限公司、浙江游锚科技有限公司、广东欣软科技有限公司、威凯检测技术有限公司、Ⅲ
GB/T39673.52—2020
工业和信息化部电子第五研究所、厦门市科力电子有限公司、东莞市智恒家用电器科技有限公司、厦门万明电子有限公司、陕西亚特尼电子有限公司、厦门美科安防科技有限公司、厦门科鑫电子有限公司、义乌市国军模具厂、厦门才茂通信科技有限公司、浙江德力西国际电工有限公司。本部分主要起草人：赖静、徐益忠、陈彬、费斌、乔成、蔡军、刘兵仁、范凌云、杨玲玲、卢民国、孙婷、周汝派、易仲辉、王哲思、黄景明、全永德、赖小英、李俊需、朱国军、吴院生、吕小兵、赵小华、肖滢、林治、利新。
GB/T39673.52—2020
GB/T39673涉及开发和测试住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS)。GB/T39673.51、GB/T39673.52和GB/T39673.53确保HBES/BACS设备的电磁兼容性要求达到共同水平。
1范围
GB/T39673.52—2020
住宅和楼宇电子系统（HBES）及楼宇自动化和控制系统（BACS）第52部分：用于住宅、商业和轻工业环境下的HBES和BACS的EMC要求
GB/T39673的本部分规定了住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS)的用于住宅、商业和轻工业环境下的HBES和BACS的EMC要求。本部分适用于住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS)。GB/T39673.51一2020的第1章做如下修改后，适用：用以下内容代替第6段：
根据GB/T17799.1中给出的定义，本部分规定了在住宅、商业和轻工业环境中安装HBES/BACS的EMC要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2一2018，IEC61000-4-2:2008,IDT)
GB/T17626.3电磁兼容试验和测量技术2016，IEC61000-4-3:2010,IDT)GB/T17626.4电磁兼容试验和测量技术2018，IEC61000-4-4:2012.IDT
GB/T17626.5电磁兼容试验和测量技术IEC61000-4-5:2014.IDT）
GB/T17626.6电磁兼容试验和测量技术2017，IEC61000-4-6:2013,IDT)射频电磁场辐射抗扰度试验（GB/T17626.3-电快速瞬变脉冲群抗扰度试验（GB/T17626.4-浪涌（冲击）抗扰度试验（GB/T17626.5一2019，射频场感应的传导骚扰抗扰度（GB/T17626.6-GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验（GB/T17626.8一2006，IEC61000-4-8:2001,IDT)
GB/T17626.11电磁兼容订
试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(GB/T17626.11—2008，IEC61000-4-11:2004,IDT)GB17799.3电磁兼容通用标准居住、商业和轻工业环境中的发射（GB17799.3一2012，IEC61000-6-3:2011,IDT)
GB/T39673.51一2020住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）金第51
部分：EMC要求、条件和测试布置（IEC63044-5-1：2017，MOD）1
GB/T39673.52—2020
术语和定义、缩略语
GB/T39673.51一2020界定的术语和定义、缩略语适用于本文件。ISO和IEC将用于标准化的术语数据库保存在以下地址：-IECElectropedia：http：//www.electropedia.org;-ISO在线浏览平台：http：//www.iso.org/obp。4一般要求
GB/T39673.51一2020的第4章适用。5
性能准则
GB/T39673.51—2020的第5章适用。标准试验条件
GB/T39673.51一2020的第6章适用。7EMC要求
抗扰度要求
外壳的EMC抗扰度要求见表1。
外壳的EMC抗扰度要求
工频磁场
射频电磁场
射频电磁场
射频电磁场
基本标准
GB/T17626.8
GB/T17626.3d
GB/T17626.3g
GB/T17626.3g
50/60Hz
试验规范
(80至1000)MHz
80%AM(1kHz)
(1.4至2.0)GHz80%AM(1kHz)
(2.0至2.7)GHz
80%AM(1kHz)
性能标准
静电放电
基本标准
GB/T17626.2
表1(续）bZxz.net
试验规范
士4kV(接触）
土8kV(空气）
GB/T39673.52—2020
性能标准
。测试应在与电源频率相适应的频率下进行。预期在仅以其中一种频率供应的地区使用的设备只需要在该频率下进行测试。
6仅适用于含有易受磁场影响的器件的仪器。°对于CRTs，可接受的振动取决于字符大小，在测试级别为1A/m时计算如下：J≤(3C+1)/40
其中振动了和字符尺寸C以毫米为单位由于振动与磁场强度成线性正比，可以在其他试验水平上进行试验，适当地推断出最大振动水平。可用GB/T17626.20—2014的6.1中定义的小型EUT。e指定的测试电平为未调制载波的r.m.s.值。？如果测试通过了较高级别和性能标准A，则不需要较低级别的测试。除国际电联广播频段87MHz至108MHz，174MHz至230MHz和470MHz至790MHz外，其电平应为3V/m和性能标准A。
h选择频率范围是为了覆盖潜在干扰风险最高的频率。有关接触和/或空气放电试验的适用性，请参阅基本标准。7.1.2HBES/BACS网络端口
表2给出了HBES/BACS网络端口的EMC抗扰度要求。表2
HBES/BACS网络端口的EMC抗扰度要求现象
射频共模
快速瞬变(脉冲)
基本标准
GB/T17626.6
GB/T17626.4
试验规范
(0.15至80)MHz
80%AM(1 kHz)
t./th5/50ns
5kHz重复
性能标准h
使用电容钳
