ICS29.120.01
中华人民共和国国家标准
GB/T39673.51—2020
住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）
第 51部分:EMC
要求、条件和测试布置
Home and building electronic systems (HBES)and building automation and controlsystems (BACS) -Part 51: EMC requirements， conditions and test set-up(IEC63044-5-l:2017Homeandbuildingelectronicsystems(HBES)andbuilding automation and control systems (BACS)-Part 5-l:EMCrequirements，conditions and testset-up,MOD)2020-12-14发布
国家市场监督管理总局
国家标准花管理委员会
2021-07-01实施
GB/T39673.51—2020
规范性引用文件
术语和定义、缩略语·
一般要求
性能准则
标准试验条件
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
参考文献
EUT接口
产品标准的例子
试验设置
关于快速瞬态（突发）测试设置的附加信息抗干扰试验的设置
辐射试验的试验设置
带有EMC部件的产品标准例子
独立EMC产品标准的例子
GB/T39673.51—2020
GB/T39673《住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）》拟发布以下部分：第1部分：通用要求；
一第2部分：环境条件；
一第3部分：电气安全要求；
一第4部分：功能安全；
一第5部分：EMC要求；
一第51部分：EMC要求、条件和测试布置；一第52部分：用于住宅、商业和轻工业环境下的HBES和BACS的EMC要求；一第53部分：用于工业环境下的HBES和BACS的EMC要求；第6部分：HBES的规划和安装。
本部分为GB/T39673的第51部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用重新起草法修改采用IEC63044-5-1：2017《住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）第5-1部分：EMC要求、条件和测试布置》。本部分与1EC63044-5-1：2017的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：·用等同采用国际标准的GB/T9254代替CISPR22：用等同采用国际标准的GB17625.1代替IEC61000-3-2；用等同采用国际标准的GB/T17625.2代替IEC61000-3-3；用等同采用国际标准的GB/T17626.2代替IEC61000-4-2；.
用等同采用国际标准的GB/T17626.3代替IEC61000-4-3；用等同采用国际标准的GB/T17626.4代替IEC61000-4-4；用等同采用国际标准的GB/T17626.5代替IEC61000-4-5；.
用等同采用国际标准的GB/T17626.6代替IEC61000-4-6；用等同采用国际标准的GB/T17626.8代替IEC61000-4-8；用等同采用国际标准的GB/T17626.11代替IEC61000-4-11；.
用修改采用国际标准的GB/T39673.1代替IEC63044-1；.
·用修改采用国际标准的GB/T39673.3代替IEC63044-3。本部分做了下列编辑性修改：
根据GB/T1.1一2009有关规定，按照国家标准命名规则修改标准名称为“住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）第51部分：EMC要求、条件和测试布置”；根据GB/T1.1一2009有关规定，在第1章“范围”中补充了“GB/T39673的本部分规定了住宅和楼宇电子系统（HBES）以及楼宇自动化和控制系统（BACS）的EMC要求、条件和测试布置”；
根据GB/T1.1一2009有关规定，在第1章“范围”中补充了“本部分适用于住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS）”；一根据GB/T1.1一2009有关规定，按照附录在文中出现的顺序，调整了附录的顺序。I
GB/T39673.512020

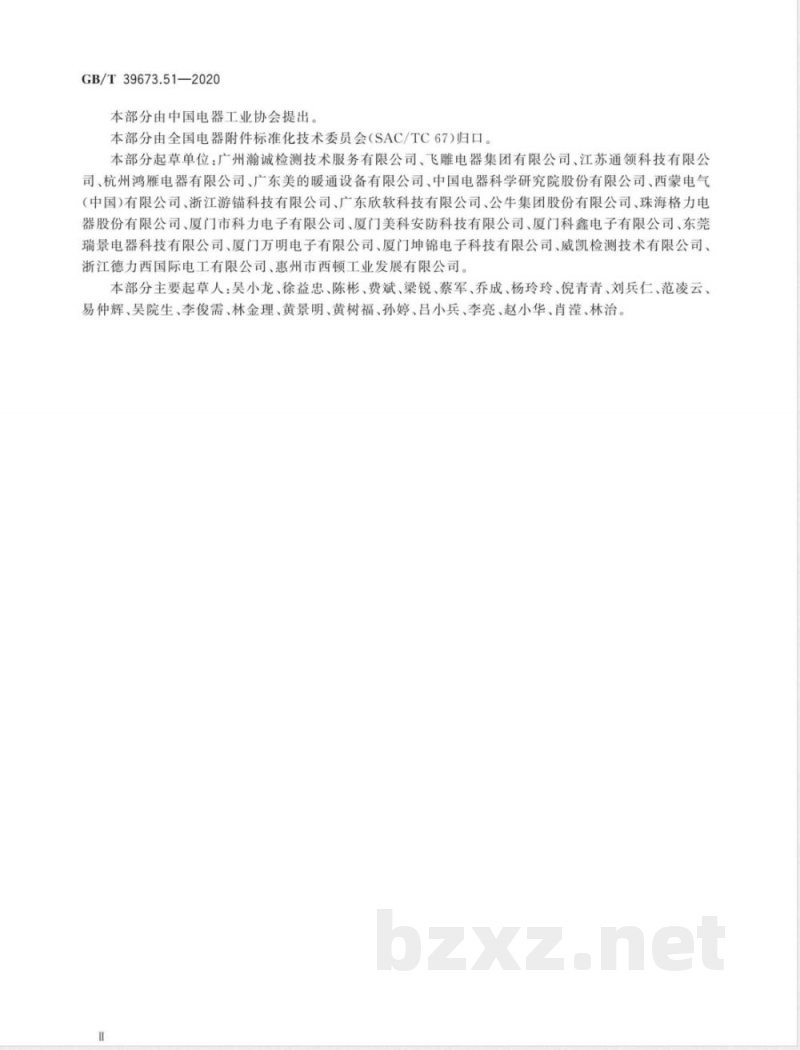

本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：广州瀚诚检测技术服务有限公司、飞雕电器集团有限公司、江苏通领科技有限公司、杭州鸿雁电器有限公司、广东美的暖通设备有限公司、中国电器科学研究院股份有限公司、西蒙电气（中国)有限公司、浙江游锚科技有限公司、广东欣软科技有限公司、公牛集团股份有限公司、珠海格力电器股份有限公司、厦门市科力电子有限公司、厦门美科安防科技有限公司、厦门科鑫电子有限公司、东莞瑞景电器科技有限公司、厦门万明电子有限公司、厦门坤锦电子科技有限公司、威凯检测技术有限公司、浙江德力西国际电工有限公司、惠州市西顿工业发展有限公司。本部分主要起草人：吴小龙、徐益忠、陈彬、费斌、梁锐、蔡军、乔成、杨玲玲、倪青青、刘兵仁、范凌云、易仲辉、吴院生、李俊需、林金理、黄景明、黄树福、孙婷、吕小兵、李亮、赵小华、肖滢、林治I
GB/T39673.51—2020
GB/T39673涉及开发和测试住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS）。GB/T39673.51、GB/T39673.52和GB/T39673.53确保HBES/BACS设备的电磁兼容性要求达到共同水平。
1范围
GB/T39673.51—2020
住宅和楼宇电子系统（HBES）及楼宇自动化和控制系统（BACS）
第51部分：EMC
要求、条件和测试布置
GB/T39673的本部分规定了住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS)的EMC要求、条件和测试布置。
本部分适用于住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS)。本部分是一个产品族标准，除了HBES/BACS设备的产品EMC标准外，还为HBES/BACS网络设置了最低的EMC性能级别。
本部分也适用于HBES/BACS网络中没有特定的HBES/BACS产品安全标准的设备。此外，本部分还为打算连接到HBES/BACS网络的设备的接口定义了EMC要求。本部分不适用于其他网络的接口。
注：其他网络的一个例子是由GB/T9254和CISPR23覆盖的专用信息和通信技术（ICT)网络。本部分提供了一般性能要求和测试设置。本部分适用于（但不限于）：
一操作站和其他人机界面设备；一管理功能设备；
一控制设备，自动化站和应用特定的控制器；—现场设备及其接口；
一设备的布线和互连。
上述用在专用的HBES/BACS网络中。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T9254信息技术设备的无线电骚扰限值和测量方法（GB/T9254一2008，CISPR22：2006，IDT)
GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）（GB17625.1-2012，IEC61000-3-2:2009+Cor.1,IDT)GB/T17625.2电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制（GB/T17625.2一2007，IEC61000-3-3：2005，IDT）GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2一2018，IEC61000-4-2:2008,IDT）
GB/T17626.3电磁兼容试验和测量技术2016，IEC61000-4-3:2010,IDT)射频电磁场辐射抗扰度试验（GB/T17626.3-GB/T17626.4电磁兼容试验和测量技术1电快速瞬变脉冲群抗扰度试验（GB/T17626.4-2018，IEC61000-4-4:2012,IDT）1
GB/T39673.51—2020
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（GB/T17626.5一2019，IEC61000-4-5:2014,IDT)
GB/T17626.6电磁兼容试验和测量技术2017，IEC61000-4-6:2013,IDT)射频场感应的传导骚扰抗扰度（GB/T17626.6-GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验（GB/T17626.8—2006，IEC61000-4-8:2001,IDT)
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（GB/T17626.11—2008，IEC61000-4-11:2004IDT））第1部分：通bZxz.net
GB/T39673.1住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS）用要求（GB/T39673.1一2020，IEC63044-1：2017MOD）GB/T39673.3住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统(BACS））第3部分：电
气安全要求（GB/T39673.3—2020，IEC63044-3：2017，MOD）CISPR32多媒体设备的电磁兼容性发射要求（Electromagneticcompatibilityofmultimediaequipment-Emissionrequirements）3术语和定义、缩略语
3.1术语和定义
GB/T39673.1和GB/T39673.3界定的以及下列术语和定义适用于本文件。ISO和IEC将用于标准化的术语数据库保存在以下地址：IECElectropedia:http://www.electropedia.org—ISO在线浏览平台：http：//www.iso.org/obp。3.1.1
端口port
指定设备与外部电磁环境的特定接口。注：见图1。
外壳端口enclosureport
电磁场可以辐射或撞击的设备的物理边界。3.1.3
I/o信号端口I/Osignalport
用于传送辅助信号（不包括3.1.4规定的网络信号）的导体或电缆连接到设备上的端口。例如：模拟输人、输出和控制线。3.1.4
电源端口powerport
一种导体或电缆连接到设备上的端口，该导体或电缆承载着设备或相关设备运行（功能)所需的初级电力（交流或直流）。
HBES/BACS网络端口HBES/BACSnetworkport用于在HBES/BACS网络的不同设备之间传送通信信号的导体或电缆连接到该设备的端口。注：为了试验目的，HBES/BACS网络端口相当于IEC61000-6-3中规定的电信/网络端口。2
通信HBES/BACS
3.2缩略语
接口A
GB/T×××××适用
下列缩略语适用于本文件：
AE：辅助设备（AuxiliaryEquipment）图1
EUT端口
10接口
EUT接口
接口B
GB/T39673.51—2020
其他网络
BACS：楼宇自动化和控制系统（BuildingAutomationandControlSystems）CDN：耦合解耦网络（CouplingDe-couplingNetwork）EMC：电磁兼容性（ElectromagneticCompatibility）ESD：静电放电（ElectrostaticDischarge）EUT：被测设备（EquipmentUnderTest)HBES：住宅和楼宇电子系统（HomeandBuildingElectronicSystems）HCP：水平耦合平面（HorizontalCouplingPlane）RF：射频（Radio-frequency）
一般要求
本部分适用于以下方式：
如果没有适用的EMC产品标准，则采用GB/T39673系列的测试设置、测试级别和性能标准；如果适用的EMC产品标准没有规定HBES应用的要求，则适用GB/T39673系列的测试设置、测试级别和一般性能标准。产品标准的具体性能标准适用：3
GB/T39673.51—2020
一如果产品标准规定了HBES的要求（参见附录A的例子），则应采用GB/T39673系列的测试等级和一般性能标准作为最低等级。5性能准则
5.1通用性能标准
在所有测试期间和测试结束后，独立于性能标准的影响，设备不应阻塞其他HBES设备之间的通信或发送意外报文。
在EMC测试期间或测试结果中，制造商应根据以下标准提供功能描述和性能标准定义，并在测试报告中予以说明：
一许多设备使用复杂的协议服务来操作，这些协议服务允许恢复因干扰而损坏的数据，或在崩溃的情况下重新传输数据。本部分中测试的应用所引起的传输错误，经协议服务随后纠正，视为正常，设备在这种情况下视为正常运行。一应忽略与设备预期功能不直接相关的存储数据的变化，如通信错误日志，或由制造商要求记录。
5.2性能标准A
除5.1中通用性能标准外，设备应在测试期间和之后继续按照产品文档运行。非预期的状态变化与预期功能直接相关的存储数据，意外或功能丧失是允许的。在测试期间，音频和/或视频信号可能会在测试过程中被破坏，前提是这些信息对定性评估具有可理解性。
5.3性能标准B
除5.1中通用性能标准外，设备应在测试后继续按照其产品文档的要求进行操作。非预期状态的改变，存储的数据与预期功能直接相关，测试后不允许非预期功能或功能丢失。测量条件应由制造商规定。在测试期间，性能的降低是充许的，如下所示：一对于模拟1/O信号端口，允许降到产品文档中规定的公差的10倍，最大值为满量程的50%；一对于数字I/O信号端口，不允许发生与预期功能相关的状态或存储数据的意外更改；一对于HBES/BACS网络端口，允许性能下降，但通信丢失时间不超过1min。5.4性能标准C
除了5.1中的通用性能标准外，只要功能是可自行恢复的，或者可以通过控制的操作来恢复，则允许暂时的功能丧失
6标准试验条件
6.1总则
EMC测试在单个被测设备（EUT）上进行。所有的测试都应采用最小的测试配置来完成。最小测试配置是一组用来运行EUT基本功能的设备。
EUT采用的最小测试配置应记录在测试报告中。附录B提供了测试装置的例子。
每个测试的最小测试配置可能不同。应采取预防措施，防止辅助设备受到试验的干扰，此外：
GB/T39673.51-2020
如果存在相关的我国产品标准，该标准定义了EMC测试期间的适当操作条件，则EUT在测试调节期间的操作条件应按照该标准的定义。如果没有相关的我国产品标准存在，则EUT在测试调节期间的操作条件至少应包括与系统的主要功能模式（适合于正在进行的测试）相对应的操作条件。测试期间的操作配置和模式应在测试报告中准确记录。一允许使用专用软件进行测试，前提是要执行所有重要的功能。所有I/O信号和HBES/BACS网络端口都应进行测试，并连接电缆。如果EUT有五个以上相同的端口，则至少有10%的端口（至少五个）应通过附带电缆进行测试，注：“相同”一词是指相同的硬件和软件特性。通常不连接电缆的端口（例如测试和服务端口）不需要连接电缆，也无需测试一电缆类型（如屏蔽型、非屏蔽型、双绞线）应由制造商指定。如果制造商没有在产品文档中指定电缆类型，则应使用非屏蔽非绞合电缆。一可拉伸电缆（如手机电缆）在测试期间不得故意拉伸。对于这样的电缆，参考长度是指未拉伸的条件。
如果根据制造商的产品文件要求将设备安装在特定的箱体或箱体中，则EUT上的所有测试均应使用该外壳进行。
一如果该设备可以安装在市场上不同种类的机柜中，则应在没有机柜的EUT上进行测试，以保证可重复性。
一测试期间，EUT、辅助设备和电缆应保持固定位置（例如通过机械措施）。一测试报告中应包含测试设置的说明。一电缆类型应在测试报告中注明。6.2抗扰度
静电放电
本试验应按照GB/T17626.2中定义的试验设置和试验程序进行，并考虑6.1中定义的一般标准试验条件，采用以下方式施加10次正、10次负放电：——接触放电到导电表面和耦合平面；一绝缘表面的空气放电（如适用）。测试点应包括手动指令（按钮、键盘等）、显示屏、触摸屏、缝隙。静电放电应仅适用于在正常使用中可接近的EUT的点和表面。测试报告中应包括对测试点的明确标识。壁挂式设备按桌面设备处理。为了进行测试，EUT的侧壁朝向HCP。除非制造商另有规定，否则最小配置组件之间的电缆长度应为1m。6.2.2射频场
试验应按照GB/T17626.3进行，并考虑6.1中定义的一股标准试验条件。壁挂式设备按桌面设备处理。
每侧尺寸小于5cm的EUT只能在正面进行垂直极化和水平极化测试。电缆应在现场均匀区域垂直或水平运行至少1m。与室外AE的连接应通过旁路滤波器释放，不5
