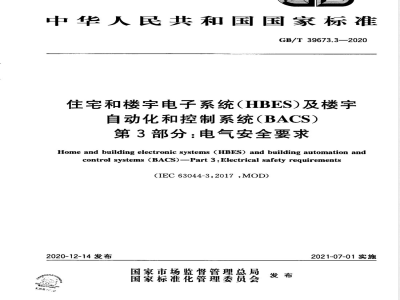

ICS 29.120.01
中华人民共和国国家标准國
GB/T39673.3—2020
住宅和楼宇电子系统（HBES）及楼宇自动化和控制系统（BACS）
第3部分：电气安全要求
Home and building electronic systems (HBES) and building automation andcontrol systems (BACS)--Part 3:Electrical safety requirements（IEC63044-3:2017,MOD）
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施

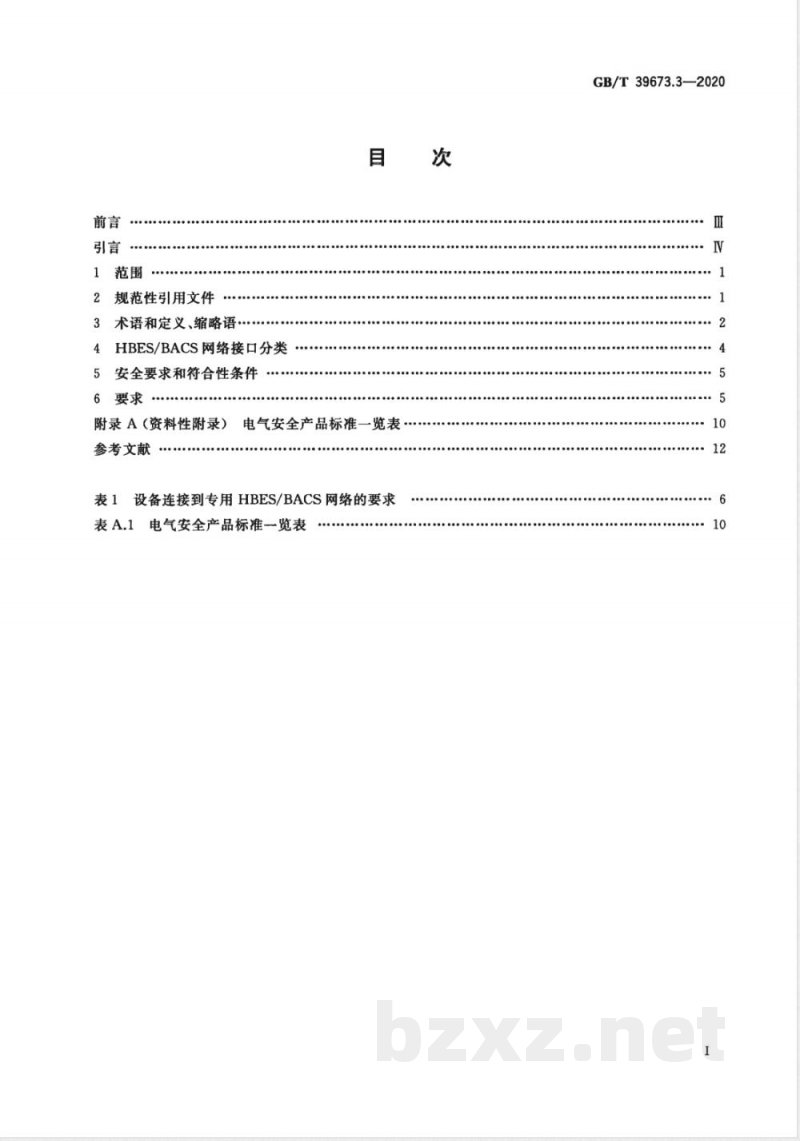

1范围
2规范性引用文件
3术语和定义、缩略语
HBES/BACS网络接口分类
5安全要求和符合性条件
6要求
附录A（资料性附录）电气安全产品标准一览表参考文献
表1设备连接到专用HBES/BACS网络的要求表A.1电气安全产品标准一览表bZxz.net
GB/T39673.3—2020
GB/T39673.3—2020

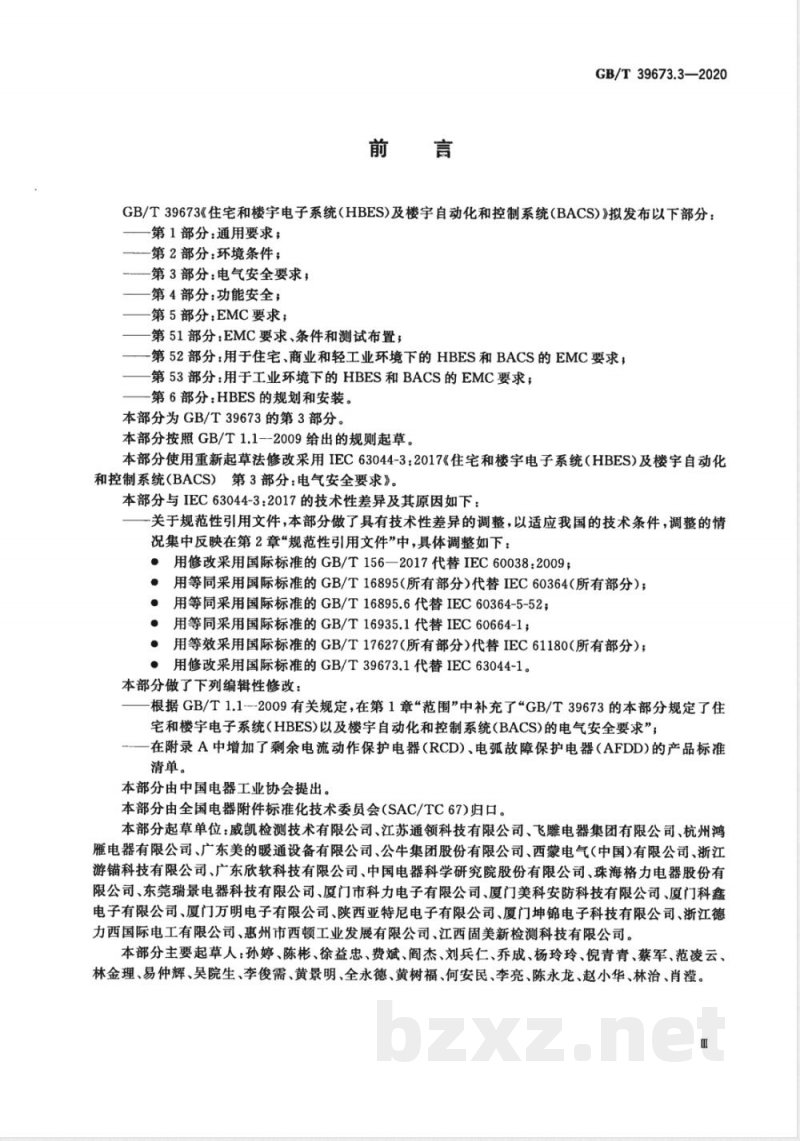

GB/T39673《住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）》拟发布以下部分：第1部分：通用要求；
一第2部分：环境条件；
第3部分：电气安全要求；
第4部分：功能安全；
第5部分：EMC要求；
第51部分：EMC要求、条件和测试布置；-第52部分：用于住宅、商业和轻工业环境下的HBES和BACS的EMC要求，第53部分：用于工业环境下的HBES和BACS的EMC要求；-第6部分：HBES的规划和安装。本部分为GB/T39673的第3部分。本部分按照GB/T1.1--2009给出的规则起草。本部分使用重新起草法修改采用IEC63044-3：2017《住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统(BACS）第3部分：电气安全要求》。本部分与IEC63044-3：2017的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：●用修改采用国际标准的GB/T156一2017代替IEC60038：2009；用等同采用国际标准的GB/T16895（所有部分）代替IEC60364（所有部分）；·用等同采用国际标准的GB/T16895.6代替IEC60364-5-52；·用等同采用国际标准的GB/T16935.1代替IEC60664-1；·用等效采用国际标准的GB/T17627（所有部分）代替IEC61180（所有部分）；·用修改采用国际标准的GB/T39673.1代替IEC63044-1。本部分做了下列编辑性修改：
根据GB/T1.1一2009有关规定，在第1章“范围”中补充了“GB/T39673的本部分规定了住宅和楼宇电子系统(HBES)以及楼宇自动化和控制系统(BACS)的电气安全要求”；一在附录A中增加了剩余电流动作保护电器（RCD）、电弧故障保护电器（AFDD)的产品标准清单。
本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：威凯检测技术有限公司、江苏通领科技有限公司、飞雕电器集团有限公司、杭州鸿雁电器有限公司、广东美的暖通设备有限公司、公牛集团股份有限公司、西蒙电气（中国）有限公司、浙江游锚科技有限公司、广东欣软科技有限公司、中国电器科学研究院股份有限公司、珠海格力电器股份有限公司、东莞瑞景电器科技有限公司、厦门市科力电子有限公司、厦门美科安防科技有限公司、厦门科鑫电子有限公司、厦门万明电子有限公司、陕西亚特尼电子有限公司、厦门坤锦电子科技有限公司、浙江德力西国际电工有限公司、惠州市西顿工业发展有限公司、江西固美新检测科技有限公司。本部分主要起草人：孙婷、陈彬、徐益忠、费斌、阎杰、刘兵仁、乔成、杨玲玲、倪青青、蔡军、范凌云、林金理、易仲辉、吴院生、李俊需、黄景明、全永德、黄树福、何安民、李亮、陈永龙、赵小华、林治、肖滢。GB/T39673.3—2020
GB/T39673涉及开发和测试住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS)。本部分涉及HBES/BACS的电气安全要求。本部分基于这样一种理念，即根据适当的产品安全标准被认为是电气安全的设备，在连接到网络时也需要保持安全。除了规定的产品标准外，本部分还规定了连接到网络的HBES/BACS设备在HBES/BACS网络的正常和单一故障条件下保持安全所必需的电气安全要求，同时在正常和单一故障条件下连接到HBES/BACS网络的一个或多个HBES/BACS设备的情况。这包括防止网络上的过电压，防止因连接不同类型的电路而引起的危险，限制接触电流对网络的影响，防止通信线路过热。HBES/BACS网络是HBES/BACS产品之间的任何互连。HBES/BACS网络可以是按照IEC62949划分接口的ICT网络，也可以是按电网电源、ELV、FELV、SELV或PELV电路划分的专用网络。
对于连接到ICT网络的HBES/BACS产品，IEC62949中的要求适用。对于连接到一个专用的HBES/BACS网络的HBES/BACS产品，规定了设备和网络之间的电路之间的电气隔离要求（见表1）。这些关于电气隔离的规定遵循基本安全出版物GB/T16935.1和GB/T17045给出的原则，同时满足GB/T16895的安装要求。使用了以下折裹方案：一根据GB/T16935.1的原则，用于隔离的额定脉冲电压应为网络上的脉冲电压和连接到网络的设备电路的额定脉冲电压中较高值；—一GB/T16935.1所考虑的过电压类别是指直接从电源中引出的过电压，—一来自其他来源的过电压（例如电容耦合）在GB/T16935.1中没有规定。GB/T16935.1建议技术委员会酌情指定过压类别或额定脉冲电压。为了本部分的目的，已经规定了以下脉冲电压：一--对于与主电隔离的网络（FELV、SELV或PELV电路），来自隔离网络侧的脉冲过电压对固定安装网络的限制为2.5kV。对可分离网络的限制为1.5kV；对于ICT网络，有特殊的要求（见6.3.2.1）。I
1范围
住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS）
第3部分：电气安全要求
GB/T39673.3—2020
GB/T39673的本部分规定了住宅和楼宇电子系统（HBES)及楼宇自动化和控制系统（BACS)的电气安全要求。
本部分适用于除HBES/BACS设备的产品安全标准以外，与HBES/BACS网络相关的电气安全要求。
本部分也适用于HBES/BACS网络中没有特定的HBES/BACS产品安全标准的设备。此外，本部分定义了预期连接至一个HBES/BACS网络的设备接口。本部分不适用于连接到其他网络的接口。
此外，本部分还确定了预期连接到HBES/BACS网络的设备接口的安全要求。本部分不适用于其他网络的接口。
注：其他网络的一个例子是IEC62949覆盖的专用ICT网络。本部分适用于：
一操作站和其他人机界面设备；管理功能设备；
控制设备，自动化站和应用特定的控制器；一现场设备及其接口；
一设备的布线和互连。
上述用在专用的HBES/BACS网络中。本部分涵盖以下要求和符合性准则：保护设备免受危害；
防止网络过电压；
接触电流保护；
一防止不同类型电路造成的危害；保护通讯线路不因电流过大而过热。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T156—2017标准电压（IEC60038：2009，MOD）GB/T16895（所有部分）低压电气装置［IEC60364（所有部分）GB/T16895.6低压电气装置第5-52部分：电气设备的选择和安装布线系统（GB/T16895.6-2014,IEC60364-5-52:2009,IDT)GB/T16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验（GB/T16935.1-2008,IEC 60664-1:2007,IDT)
GB/T 39673.3—2020
GB/T17045电击防护装置和设备的通用部分（GB/T17045—2008，IEC61140：2001，IDT）低压电气设备的高电压试验技术定义、试验和程序要求、试验设备GB/T176271
(GB/T17627—2019,IEC611802016MOD）GB/T39673.1一2020住宅和楼宇电子系统（HBES)以及楼宇自动化和控制系统（BACS）第1部分：通用要求（IEC63044-1：2017，MOD）IEC60990接触电流和保护导体电流的测量方法（Methodsofmeasurementoftouchcurrentandprotective conductor current)IEC62151：2000与电信网络电连接的设备的安全（Safetyofequipmentelectricallyconnectedtoa telecommunication network)IEC62949连接到信息和通信网络的设备的特殊安全要求（Particularsafetyrequirementsforequipment to be connected to information and communication networks)EN41003电信网络和电缆配电系统连接设备的特殊安全要求（Particularsafetyrequirementsfor equipment to be connected to telecommunication networks and/or a cable distribution system)3术语和定义、缩略语
3.1术语和定义
GB/T39673.1一2020界定的以及下列术语和定义适用于本部分。ISO和IEC将用于标准化的术语数据库保存在以下地址：-IEC Electropedia:http://www.electropedia.org:—ISO在线浏览平台：http：//www.iso.org/obp。3.1.1
ICT网络ICTnetwork
信息和通信技术网络informationandcommunicationtechnologynetwork由两根导线组成的金属端部传输介质，预期用于位于不同建筑物内的设备之间的通信，但不包括：如用作通讯传输媒介，则为供电、输电和配电而设的总系统；一专用HBES/BACS网络；
一使用ES1连接音频/视频、信息和通信技术设备的单元的外部电路。注1：这可能包括双绞线，也可能包括受IEC62368-1：2014表14，ID1所示的瞬态影响的电路（假设为1.5kV)。注2：ICT网络可包括：
公营或私营；
受大气放电和配电系统故障引起的瞬态过电压影响；受附近电力线或电力牵引线产生的纵向(共模)电压影响。注3：ICT网络的例子包括
-公共交换电话网：
公共数据网络；
综合服务数字网络（ISDN)；
具有类似上述电气接口特性的专用网络。注4：有关可能存在的电路电压和信号的信息，请参见GB4943.1一2011附录B。3.1.2
电击electric shock
电流通过人体或动物躯体而引起的生理效应。[GB/T2900.73—2008，定义195-01-04]2
基本防护basicprotection
无故障条件下的电击防护。
[GB/T2900.73--2008，定义195-06-01]3.1.4
故障防护faultprotection
单一故障条件下的电击防护。
[GB/T2900.73—2008，定义195-06-023.1.5
电网电源mains
按GB/T1562017表1的标称电压供电系统。3.1.6
fmainscircuit
电源电路
在正常情况下标称电压不能超过主电压的电路。3.1.7
extralowvoltageELV
特低电压
GB/T 39673.3—2020
建筑物电气装置的标称电压，不超过GB/T17045中规定的的I类设备电压限值。注：根据GB/T17045规定的的I类设备电压限值低于或等于50VAC或120VDC。3.1.8
特低电压电路（ELV电路）extralowvoltagecircuit在正常情况下，标称电压不能超过ELV的电路。注：触摸ELV的电路是不安全的。3.1.9
功能特低电压电路（FELV电路）functionalextralowvoltagecircuit在正常情况下，标称电压不能超过ELV的电路。注1：FELV与电源有简单的隔离。注2：接触FELV电路是不安全的，FELV电路可能与保护接地连接。3.1.10
安全特低电压电路（SELV电路）safetyextralowvoltagecircuit在下列情况下，标称电压不能超过ELV的电路：在正常情况下；
一一在单一故障情况下，包括其他电路的接地故障。注1：SELV与PELV和其他SELV系统有简单的隔离，与所有其他电路的接地和保护也有隔离。注2：在建筑物内干燥处的正常情况和单一故障情况下，触摸电压不高于25VAC或60VDC的SELV电路是安全的。
保护特低电压电路（PELV电路）protectiveextralowvoltagecircuit在下列情况下，标称电压不能超过ELV的电路：-—一在正常情况下；
一在单一故障情况下，除其他电路接地故障外。注1：PELV具有与除PELV、SELV或接地外的所有电路的保护隔离。注2：在下列条件下，触摸PELV电路在建筑物内相同的等电位联结区域是安全的：在正常和单一故障条件下，在干燥位置，没有较大的接触区域，电压不高于25VAC或60VDC，否则，不高于12VAC或30VDC。3
GB/T39673.3--2020
简单隔离simple separation
通过电路之间或电路与大地之间基本绝缘的隔离。3.1.13
保护隔离protectiveseparation借助于下列方法把一电路与另一电路分隔：双重绝缘，或
基本绝缘和电气保护屏蔽；或
加强绝缘。
［GB/T2900.73--2008，定义195-06-19]3.1.14
基本绝缘basic insulation
能够提供基本防护的危险带电部分上的绝缘。［GB/T2900.71—2008，定义826-12-14］3.1.15
双重绝缘doubleinsulation
既有基本绝缘又有附加绝缘构成的绝缘。［GB/T2900.73—2008，定义195-06-08]3.1.16
附加绝缘supplementary insulation除了基本绝缘外，用于故障防护附加的单独绝缘。[GB/T2900.71—2008，定义826-12-15］3.1.17
electrically protective screening电气保护屏蔽
用与保护等电位联结系统连接的电气保护屏蔽体将电气回路和/或导体与危险带电部分隔开，并提供电击防护。
［GB/T2900.73--2008，定义195-06-18］3.1.18
加强绝缘reinforced insulation危险带电部分具有相当于双重绝缘的电击防护等级的绝缘。「GB/T2900.71—2008，定义826-12-17］3.2缩略语
GB/T39673.1一2020界定的以及下列缩略语适用于本部分：ELV：特低电压（ExtraLowVoltage）PELV：保护特低电压（ProtectiveExtraLowVoltage）SELV：安全特低电压（SafetyExtraLowVoltage）4HBES/BACS网络接口分类
4.1总则
HBES/BACS网络可以基于以下网络。4
4.2ICT网络
适用IEC62949中规定的连接到信息和通信技术网络的设备接口的分类。4.3专用网络
GB/T 39673.3--2020
将设备连接到专用网络的接口分类为LV、ELV、FELV、SELV或PELV电路。5安全要求和符合性条件
本部分为应使用以及作为HBES/BACS一部分的设备的适当安全标准。见表1所示。6要求
6.1总则
整个HBES/BACS、介质和设备及其安装，应通过机械、化学、环境和其他危害的防护，以及在正常使用和规定的异常条件下的电击、烧伤和火灾的防护，确保安全运行。整个HBES/BACS、介质和设备及其安装应确保安全运行，并在正常使用和单故障情况下，防止触电、烧伤和火灾。
是否合格，通过6.2中的安装区域分类要求、6.3中的电气安全要求和6.4中的安装要求来检查。6.2安装区域分类要求
6.2.1过电压类别
作为HBES/BACS系统固定安装的一部分而安装的设备，按照GB/T16935.1的规定，属于过电压类别Ⅲ。
不属于固定装置的设备，但由HBES/BACS固定装置提供的设备，至少应按照GB/T16935.1将其分类为过电压类别Ⅱ。
是否合格，通过检查产品描述和/或安装说明来检查。6.2.2污染等级
HBES/BACS系统的所有设备应至少按照GB/T16935.1对污染等级2进行分类。是否合格，通过检查产品描述和/或安装说明来检查。6.3电气安全要求
6.3.1保护设备免受危害
考虑到6.2.1和6.2.2中规定的过电压类别和污染程度，HBES/BACS设备应符合相应产品标准中的电气安全要求。
附录A提供了关于电气安全的非详尽的产品标准清单。是否合格，通过相关产品标准中的要求来检查。6.3.2防止网络过电压和不同类型电路引起的危险6.3.2.1连接到ICT网络的HBES/BACS产品对于连接到3.1.4中定义的ICT网络的HBES/BACS产品，除适用产品标准外，还应适用5
