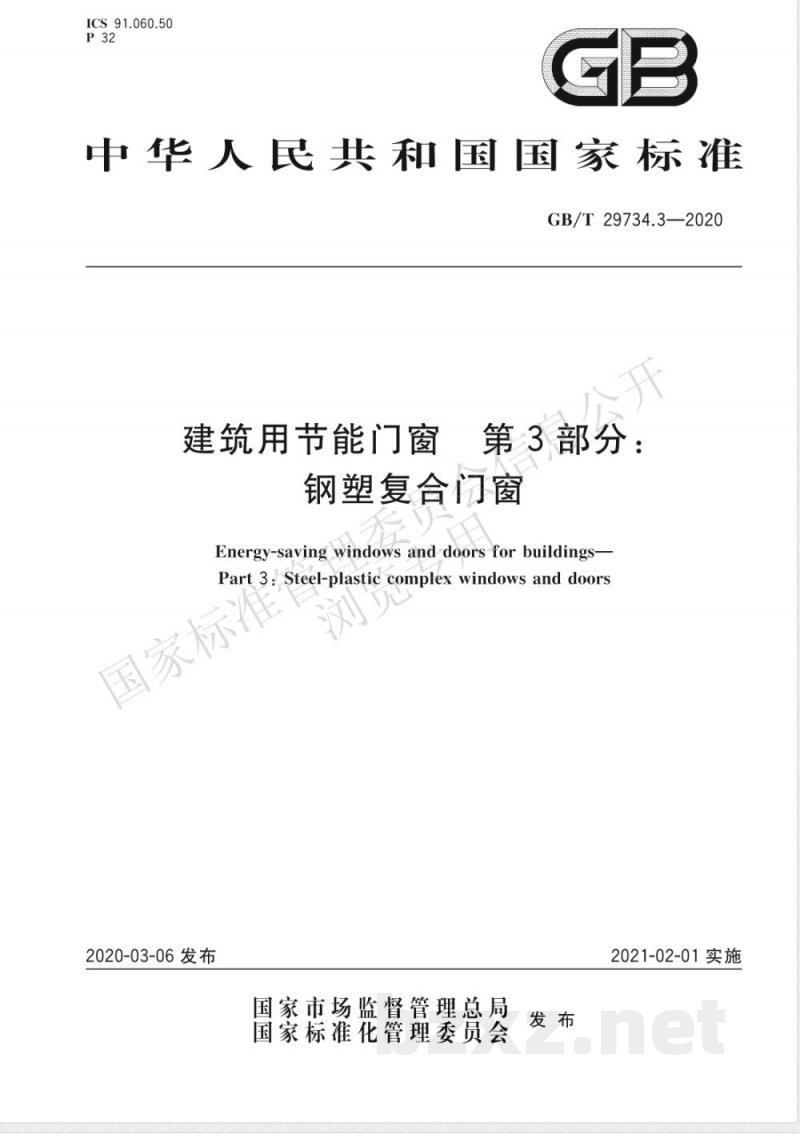

ICS91.060.50
中华人民共和国国家标准
GB/T 29734.3—2020
建筑用节能门窗
第3部分：
钢塑复合窗
Energy-saving windows and doors for buildings-Part 3 : Steel-plastic complex windows and doors国家标准
2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施

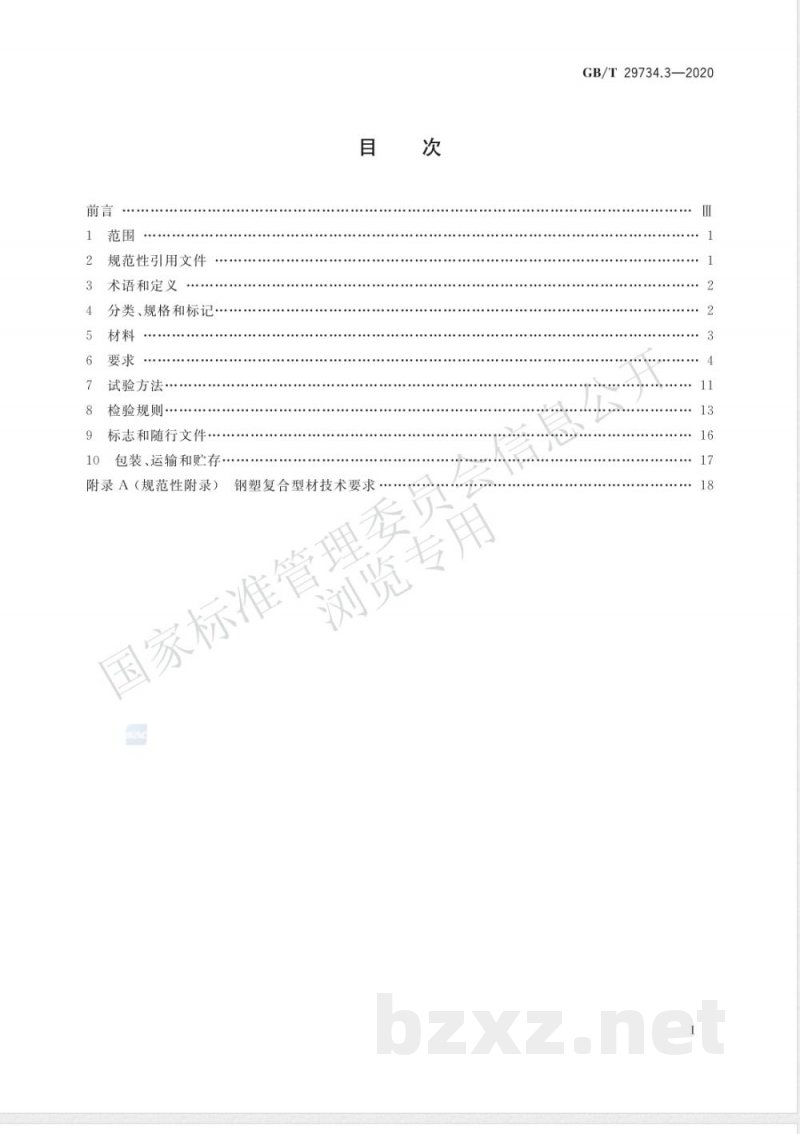

规范性引用文件
术语和定义
分类、规格和标记
试验方法
检验规则·
标志和随行文件，
包装、运输和贮存
附录A（规范性附录）
钢塑复合型材技术要求
国家标准管理委
浏览专用
GB/T29734.3—2020

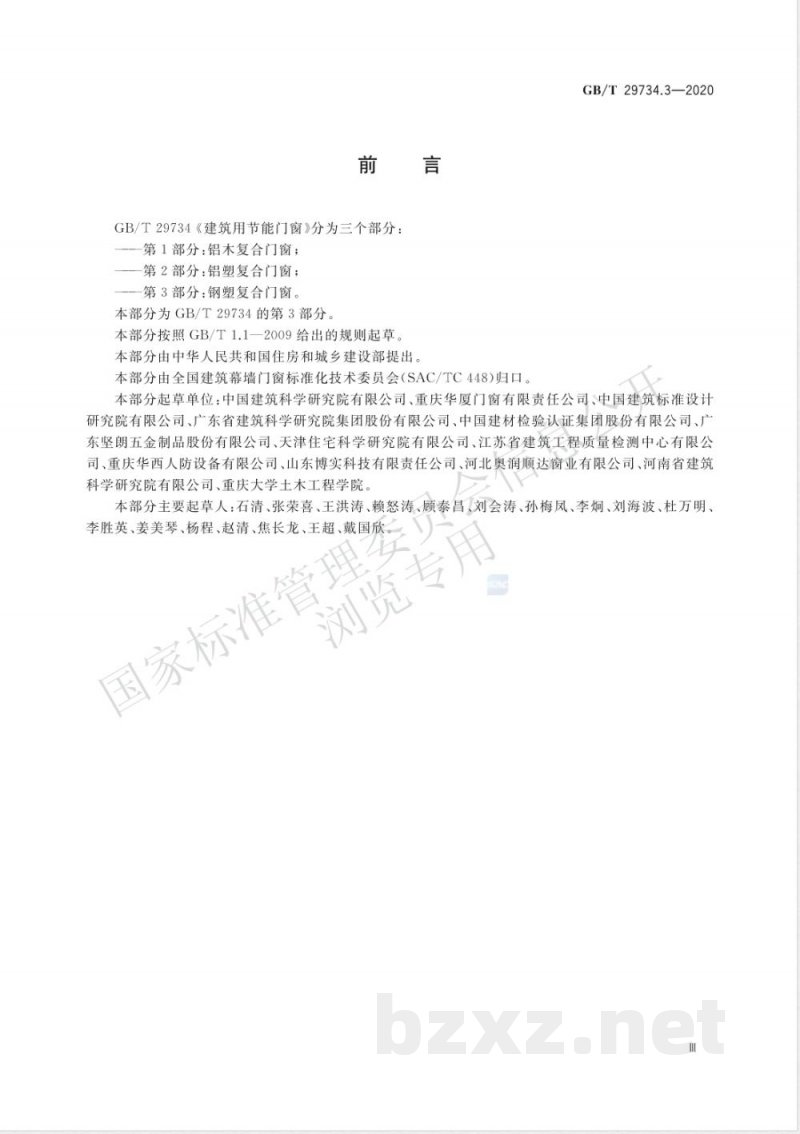

GB/T29734《建筑用节能门窗》分为三个部分：一第1部分：铝木复合门窗；
第2部分：铝塑复合门窗；
第3部分：钢塑复合门窗。
本部分为GB/T29734的第3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中华人民共和国住房和城乡建设部提出本部分由全国建筑幕墙门窗标准化技术委员会（SAC/TC448）归口。GB/T29734.3—2020
本部分起草单位：中国建筑科学研究院有限公司、重庆华厦门窗有限责任公司、中国建筑标准设计研究院有限公司、广东省建筑科学研究院集团股份有限公司、中国建材检验认证集团股份有限公司、广东坚朗五金制品股份有限公司、天津住宅科学研究院有限公司、江苏省建筑工程质量检测中心有限公司、重庆华西人防设备有限公司、山东博实科技有限责任公司、河北奥润顺达窗业有限公司、河南省建筑科学研究院有限公司、重庆大学土木工程学院。本部分主要起草人：石清、张荣喜、王洪涛、赖怒涛、顾泰昌、刘会涛、孙梅凤、李炯、刘海波、杜万明、专用
李胜英、姜美琴、杨程、赵清、焦长龙、王超、戴国欣。国家标准管

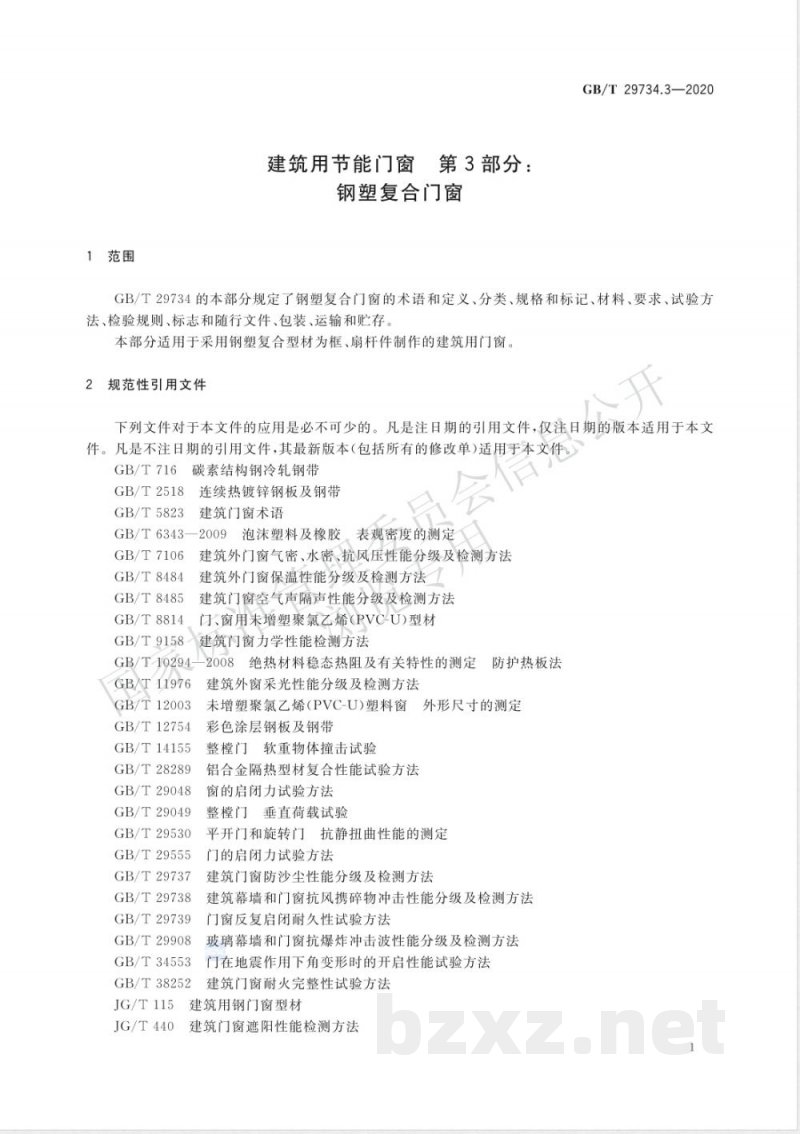

1范围
建筑用节能门窗第3部分：
钢塑复合门窗
GB/T29734.3—2020
GB/T29734的本部分规定了钢塑复合门窗的术语和定义、分类、规格和标记、材料、要求、试验方法、检验规则、标志和随行文件、包装、运输和贮存。本部分适用于采用钢塑复合型材为框、扇杆件制作的建筑用门窗。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T716碳素结构钢冷轧钢带
GB/T2518
GB/T5823
连续热镀锌钢板及钢带
建筑门窗术语
GB/T6343—2009泡沫塑料及橡胶，表观密度的测定GB/T 7106
GB/T8484
GB/T8485
GB/T8814
建筑外门窗气密、水密、抗风压性能分级及检测方法建筑外门窗保温性能分级及检测方法建筑门窗空气声隔声性能分级及检测方法门、窗用未增塑聚氯乙烯(PVC-U)型材建筑门窗力学性能检测方法
GB/T9158
GB/T10294—2008绝热材料稳态热阻及有关特性的测定防护热板法GB/T 11976
GB/T12003
GB/T12754
GB/T14155
GB/T28289
GB/T29048
GB/T29049
GB/T29530
GB/T29555
GB/T 29737
GB/T29738
GB/T29739
GB/T29908
GB/T34553
GB/T38252
JG/T115
JG/T440
建筑外窗采光性能分级及检测方法未增塑聚氯乙烯（PVC-U)塑料窗外形尺寸的测定彩色涂层钢板及钢带
整门软重物体撞击试验
铝合金隔热型材复合性能试验方法窗的启闭力试验方法
整门垂直荷载试验
平开门和旋转门抗静扭曲性能的测定门的启闭力试验方法
建筑门窗防沙尘性能分级及检测方法建筑幕墙和门窗抗风携碎物冲击性能分级及检测方法门窗反复启闭耐久性试验方法
玻璃幕墙和门窗抗爆炸冲击波性能分级及检测方法门在地震作用下角变形时的开启性能试验方法建筑门窗耐火完整性试验方法
建筑用钢门窗型材
建筑门窗遮阳性能检测方法
GB/T29734.3—2020

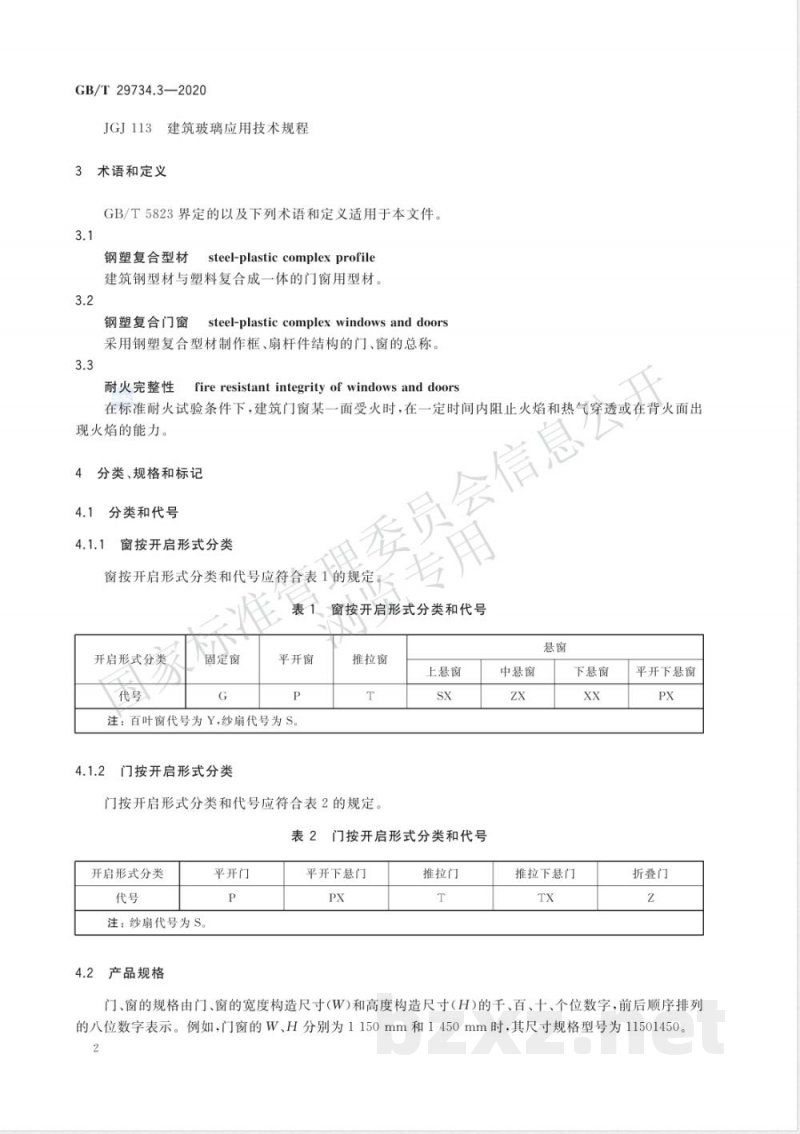

JGJ113建筑玻璃应用技术规程
3术语和定义
GB/T5823界定的以及下列术语和定义适用于本文件。3.1
钢塑复合型材
steel-plastic complex profile建筑钢型材与塑料复合成一体的门窗用型材。3.2
钢塑复合门窗
steel-plastic complex windows and doors采用钢塑复合型材制作框、扇杆件结构的门、窗的总称。3.3
耐火完整性
fire resistant integrity of windows and doors理委员会信息公此内容来自标准下载网
在标准耐火试验条件下，建筑门窗某一面受火时，在一定时间内阻止火焰和热气穿透或在背火面出现火焰的能力。
4分类、规格和标记
4.1分类和代号
窗按开启形式分类
窗按开启形式分类和代号应符合表1的规定表1
开启形式分类
固定窗
平开窗
注：百叶窗代号为Y，纱扇代号为S。4.1.2
门按开启形式分类
窗按开启形式分类和代号
推拉窗
门按开启形式分类和代号应符合表2的规定。上悬窗
门按开启形式分类和代号
开启形式分类
注：纱扇代号为S。
2产品规格
平开门
平开下悬门
推拉门
中悬窗
下悬窗
推拉下悬门
平开下悬窗
折叠门
门、窗的规格由门、窗的宽度构造尺寸（W)和高度构造尺寸（H)的千、百、十、个位数字，前后顺序排列的八位数字表示。例如，门窗的W、H分别为1150mm和1450mm时，其尺寸规格型号为11501450。2
4.3产品系列
产品系列按门窗框型材无拼接组合时的最大厚度公称尺寸确定4.4标记
GB/T29734.3—2020
由钢塑复合门（窗）代号、开启形式代号、门（窗）框厚度、规格、性能标记代号、纱扇代号及标准编号组成。
GSM(C)
标准编号
纱扇代号
性能标记代号
门（窗）框厚度
开启形式代号
钢塑复合门（窗）代号
注1：性能代号标注顺序：抗风压、气密、水密、保温、隔热、空气声隔声、采光、耐火完整性、抗爆炸冲击波性能、防沙尘性能、抗风携碎物冲击性能、抗平面内变形性能。注2：当抗风压、气密、水密、保温、隔热、空气声隔声、采光、耐火完整性、抗爆炸冲击波性能、防沙尘性能、抗风携碎物冲击性能、抗平面内变形性能无指标要求时不填写。示例1：
钢塑复合平开门，门框厚度60mm，规格型号为15002100，性能无指标要求时不填写，无纱扇时不填写。标记为：GSM-P60-15002100-GB/T29734.32020示例2：
钢塑复合平开窗，窗框厚度60mm，规格尺寸为1500mm×1800mm，抗风压性能为2.0kPa，气密性能1.5m2/（m·h），水密性能为150Pa，保温性能2.8W/（m2·K），隔热性能0.50，空气声隔声性能为30dB，采光性能0.4，带纱扇窗，标记为：
GSC-P60-15001800-Pa2.0-qi(或q2)1.5-△AP150-K2.8-SHGC0.5-RW30-T,0.4-S-GB/T 29734.3—20205材料
钢塑复合型材
钢塑复合型材技术要求应符合附录A的规定。5.2玻璃
玻璃应满足相应产品标准的要求。玻璃的品种、厚度和最大许用面积应符合JGJ113有关规定。5.3密封及弹性材料
5.3.1密封材料应满足相应标准要求。门窗玻璃安装、杆件连接及附件装配所用密封胶应与所接触的各种材料相容，并与接触材料具有良好粘结性，5.3.2密封胶条与型材不应发生粘连5.3.3玻璃支承块、定位块等弹性材料应符合JGJ113的规定。3
GB/T29734.3—2020
5.4门窗附件
5.4.1五金件、加强衬板、连接件、紧固件、纱门窗应满足相应标准要求。门窗框扇连接、锁固用功能性五金配件应满足整门、窗承载能力及反复启闭性能的要求。5.4.2门窗组装机械连接不应使用铝及铝合金抽芯铆钉做门窗受力连接用紧固件。5.4.3执手、合页、滑撑等五金件的连接部位应使用加强衬板，加强衬板的壁厚不应小于1.5mm，长度不应小于300mm。
门窗可视面应表面平整，不应有明显的色差、凹凸不平。不应有金属屑、毛刺、油污或其他污迹6.1.1
息公力
连接处不应有外溢的胶黏剂，
6.1.2门窗装饰表面擦划伤应符合表3的规定表3
擦伤、划伤深度
擦伤总面积
每处擦伤面积
划伤总长度
尺寸偏差
擦划伤要求
小于涂层厚度
≤500mm2/槿
门框、门扇尺寸偏差应符合表4的规定，6.2.1
表4门框、门扇尺寸偏差
门宽度和高度构造尺寸
对边尺寸之差
宽度和高度
门框、门扇对角线之差
窗框、窗扇尺寸偏差应符合表5的规定。6.2.2
尺寸范围
≤2000
>2 000
表5窗框、窗扇尺寸偏差
窗宽度和高度构造尺寸
对边尺寸之差
尺寸范围
≤100mm/2
≤100mm/槿
单位为毫米
允许偏差
单位为毫米
允许偏差
宽度和高度
窗框、窗扇对角线之差
装配质量
表5（续）
尺寸范围
≤1500
GB/T29734.3—2020
单位为毫米
允许偏差
6.3.1框、扇相邻构件装配间隙不应大于0.3mm；相邻两构件同一平面高低差不应大于0.5mm。6.3.2平开门窗、平开下悬门窗、推拉门窗关闭时，框、扇四周配合间隙应满足设计要求，允许偏差为设计值的士1.0mm。
6.3.3平开门窗、平开下悬门窗、推拉门窗关闭时，扇、框搭接量应满足设计要求，且窗扇与窗框搭接量允许偏差土1.0mm，门扇与门框搭接量允许偏差士2.0mm。门窗扇与门窗框室内侧搭接量的实测值不应小于5.0mm。
6.3.4五金配件安装位置和数量应符合设计要求。五金配件承载能力应与扇重量和抗风压要求相匹配，门、窗扇的锁闭点不宜少于2个。当扇高大于1.2m时，锁闭点不应少于3个。外平开窗扇的宽度不宜大于700mm，高度不宜大于1500mm。6.3.5框、扇组角连接处应采用连接件组装，连接处缝隙应采用注胶等密封措施。6.3.6密封条和毛条装配后应均匀、牢固，接口严密，无脱槽、收缩、虚压等现象，密封条和毛条应易于更换。
压条装配后应牢固。压条角部对接处的间隙不应大于1mm。玻璃装配应符合JGJ113的规定。门窗有耐火完整性要求时，所用的玻璃夹持装置应和钢型材可靠连接
6.4力学性能
启闭力
门窗启闭力以活动扇操作力和锁闭装置操作力为分级指标，分级应符合表6的规定。表6启闭力分级
活动扇操作力Fb/N
操作力
最大力F/N
最大力矩
M./(N·m)
最大力F/N
最大力矩
M.2/(N·m)
150≥F>100100≥F>7575≥F>50
50≥F>25
25≥F>10
25≥F>10
150≥F>100100≥F>7575≥F>5050≥F>2510≥M，>7.57.5≥M>55≥M>2.522.5≥M>1
15≥M>10
30≥F>20
7.5≥M>5
20≥F>15
5≥M>4
15≥F>10
4≥M.>2.5
10≥F>6
6≥F>4
1.5≥M>1
注1：活动扇操作力、锁闭装置手（手指)操作力（力矩)分别定级后，以最低分级定为启闭力分级。注2：特种规格、特种形式门窗，可由供需双方商定指标值F≤10
Fs≤10
F2≤4
GB/T 29734.3—2020
6.4.2耐垂直荷载性能
平开旋转类门窗耐垂直荷载性能以开启状态下施加的垂直静荷载为指标，分级应符合表7的规定。在分级指标值作用后，门窗扇自由端残余变形量允许值为3mm，且启闭正常。表７
耐垂直荷载性能分级
静态试验荷载F
6.4.3抗静扭曲性能
单位为牛顿
平开旋转类门的门扇抗静扭曲性能以开启状态下施加的水平静载荷为指标，活动扇残余变形量允许值为5mm，分级应符合表8的规定。表8抗静扭曲性能分级
静态试验荷载F
6.4.4抗扭曲变形性能
活动扇施加200N作用力时，镶嵌位置的卸载残余变形量不应天于1mm，6.4.5抗对角线变形性能
活动扇施加200N作用力时，活动扇残余变形量?不应大于5mm。6.4.6大力关闭
单位为牛顿
采用试验负荷为75Pa乘以门扇或窗扇的面积，试验负荷应通过定滑轮作用在门扇或窗扇的执手处，在此试验负荷作用后，门窗不应发生破坏或功能障碍。6.4.7开启限位
质量为10kg士0.05kg的重物以自由落体方式冲击活动窗扇，反复3次后，限位装置不应发生破坏。
6.4.8撑挡试验
活动扇在开启状态下，由撑挡定位，通过垂直活动扇方向施加荷载，撑挡不应破坏，活动扇的最大变形量，不应大于2mm，残余变形量2不应大于0.5mm。6.4.9耐软重物撞击性能
门耐软重物体撞击性能以所能承受的软重物体最大下落高度作为分级指标，分级应符合表9的规定。
软重物下落高度
反复启闭耐久性能
耐软重物撞击分级
GB/T29734.3—2020
单位为毫米
窗经过启闭循环后，启闭力增加率不应大于10%；门经过启闭循环后，启闭力增加率不应大于10%。
分级应符合表10的规定
注：复合开启形式（如折叠平开、折叠推拉、提升推拉等)的门窗，其反复启闭次数由供需双方商定。表10
推拉平移类
平开旋转类
门反复启闭次数
窗反复启闭次数
物理性能
抗风压性能
门窗反复启闭耐久性能分级表
员会信）
以产品设计风荷载标准值P：进行分级，分级应符合表11的规定抗风压性能分级
表11#
分级指标
注：第9级在分级后同时注明具体检测压力差值。6.6.2
气密性能
单位为万次
单位为千帕
以单位缝长空气渗透量91和单位面积空气渗透量92进行分级，分级应符合表12的规定，表12气密性能分级
单位开启缝长
分级指标值q1/
[m2/(m·h)］
单位面积
分级指标值92/
[m\/(m2.h)]
6.6.3水密性能
2.5≥q>2.0
7.5≥q2>6.0
2.0≥q1>1.5
6.0≥q2>4.5
1.5≥q1>1.0
4.5≥q2>3.0
以分级指标值△P进行分级，分级应符合表13的规定。7
1.0≥q1>0.5
3.0≥q2>1.5
GB/T29734.3—2020
分级指标△P
100≤P150
水密性能分级
250≤AP350
350≤500
500≤AP700
150≤P<250
注：第6级在分级后同时注明具体检测压力差值。6.6.4保温性能
保温性能以传热系数K为分级指标，分级应符合表14的规定。表14
保温性能分级
分级指标值
隔热性能
3.0>K≥2.5
2.5>K≥2.0
2.0>K≥1.6
1.6>K≥1.3
隔热性能以太阳得热系数SHGC为分级指标，分级应符合表15自的规定。
分级指标值
0.8≥SHGC
空气声隔声性能
0.7≥SHGC
隔热性能分级
0.6≥SHGC
空气声隔声性能分级指标值应符合表16的规定0.5≥SHGC
空气声隔声性能分级
外门、外窗的分级指标值
20≤Rw+C<25
25≤Rw+C<30
30≤Rw+Ct35
35≤Rw+C<40
40≤Rw+C<45
Rw+Ctr≥45
0.4≥SHGC
单位为帕
AP≥700
单位为瓦每平方米开
1.3>K>1.1
0.3≥SHGC
内门、内窗的分级指标值
20≤Rw+C<25
25≤Rw+C<30
30≤Rw+C<35
35≤Rw+C<40
40≤Rw+C<45
Rw+C≥45
单位为分贝
注：用于对建筑内机器、设备噪声源隔声的建筑内门窗，对中低频噪声宜用外门窗的指标值进行分级；对中高频噪声仍可采用内门窗的指标值进行分级，6.6.7
采光性能
外窗采光性能指标值T，及分级应符合表17的规定。具有辨色要求的门窗，其颜色透射指数Ra不应小于60。
