天然石材试验方法
第4部分：耐磨性试验
Test methods for natural stone-Part 4 : Determination of abrasion resistance2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施

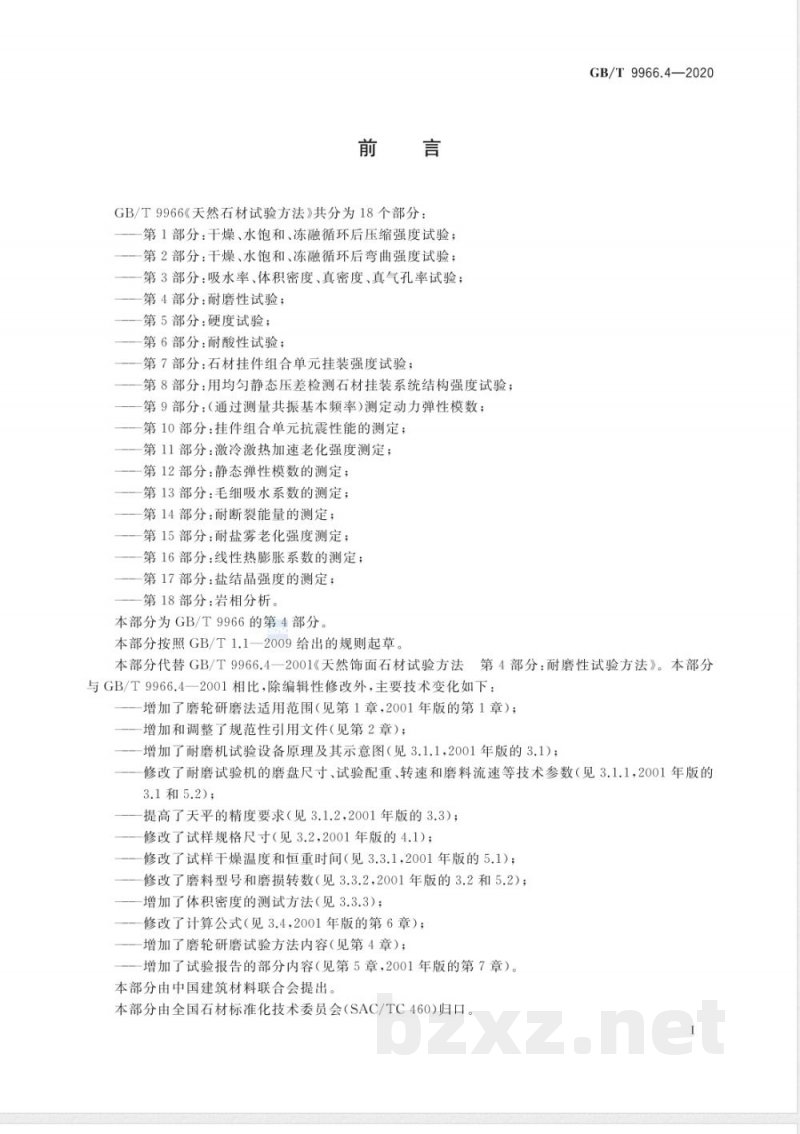

GB/T9966《天然石材试验方法》共分为18个部分：第1部分：干燥、水饱和、冻融循环后压缩强度试验；第2部分：干燥、水饱和、冻融循环后弯曲强度试验；第3部分：吸水率、体积密度、真密度、真气孔率试验；第4部分：耐磨性试验；
第5部分：硬度试验；
第6部分：耐酸性试验；
一第7部分：石材挂件组合单元挂装强度试验；第8部分：用均匀静态压差检测石材挂装系统结构强度试验；第9部分：（通过测量共振基本频率)测定动力弹性模数；第10部分：挂件组合单元抗震性能的测定；第11部分：激冷激热加速老化强度测定；第12部分：静态弹性模数的测定；第13部分：毛细吸水系数的测定；第14部分：耐断裂能量的测定；第15部分：耐盐雾老化强度测定；第16部分：线性热膨胀系数的测定；第17部分：盐结晶强度的测定；第18部分：岩相分析。
本部分为GB/T9966的第4部分
本部分按照GB/T1.1一2009给出的规则起草。GB/T 9966.4—2020
本部分代替GB/T9966.4一2001《天然饰面石材试验方法第4部分：耐磨性试验方法》。本部分与GB/T9966.4一2001相比，除编辑性修改外，主要技术变化如下：增加了磨轮研磨法适用范围（见第1章，2001年版的第1章）；增加和调整了规范性引用文件（见第2章）；增加了耐磨机试验设备原理及其示意图（见3.1.1，2001年版的3.1）；修改了耐磨试验机的磨盘尺寸、试验配重、转速和磨料流速等技术参数（见3.1.1，2001年版的3.1和5.2）；
提高了天平的精度要求（见3.1.2，2001年版的3.3）；修改了试样规格尺寸（见3.2，2001年版的4.1）；修改了试样干燥温度和恒重时间（见3.3.1，2001年版的5.1）；修改了磨料型号和磨损转数（见3.3.2，2001年版的3.2和5.2）；增加了体积密度的测试方法（见3.3.3）；修改了计算公式（见3.4，2001年版的第6章）；增加了磨轮研磨试验方法内容（见第4章）；增加了试验报告的部分内容（见第5章，2001年版的第7章）。本部分由中国建筑材料联合会提出。本部分由全国石材标准化技术委员会（SAC/TC460）归口。I
GB/T9966.4—2020
本部分起草单位：中材人工晶体研究院有限公司、北京中材人工晶体研究院有限公司、环球石材（福建）有限公司。
本部分主要起草人：周俊兴、钟文波、宫月、刘武强、吴大伟。本部分所代替标准的历次版本发布情况为：-GB/T9966.4—1988、GB/T9966.4—2001。1范围

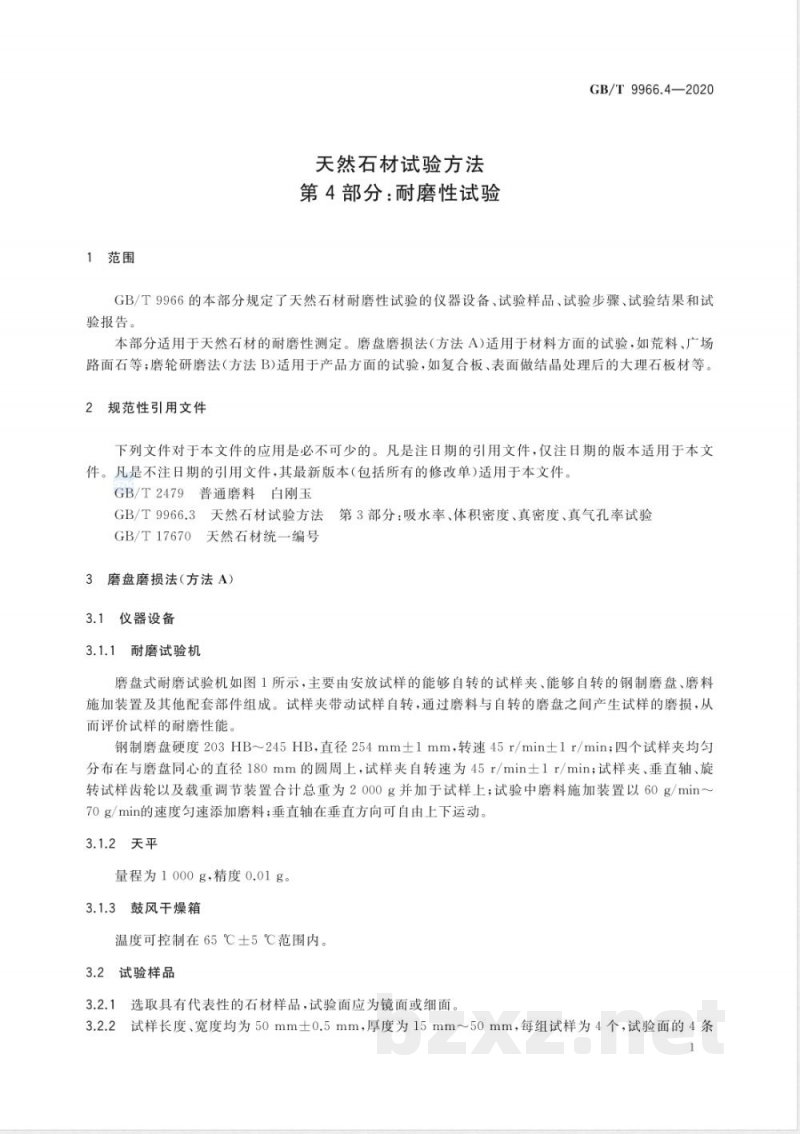

天然石材试验方法
第4部分：耐磨性试验
GB/T 9966.4—2020
GB/T9966的本部分规定了天然石材耐磨性试验的仪器设备、试验样品、试验步骤、试验结果和试验报告。
本部分适用于天然石材的耐磨性测定。磨盘磨损法（方法A)适用于材料方面的试验，如荒料、广场路面石等；磨轮研磨法（方法B)适用于产品方面的试验，如复合板、表面做结晶处理后的大理石板材等。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2479普通磨料白刚玉此内容来自标准下载网
GB/T9966.3天然石材试验方法第3部分：吸水率、体积密度、真密度、真气孔率试验GB/T17670天然石材统一编号
3磨盘磨损法（方法A）
仪器设备
3.1.1耐磨试验机

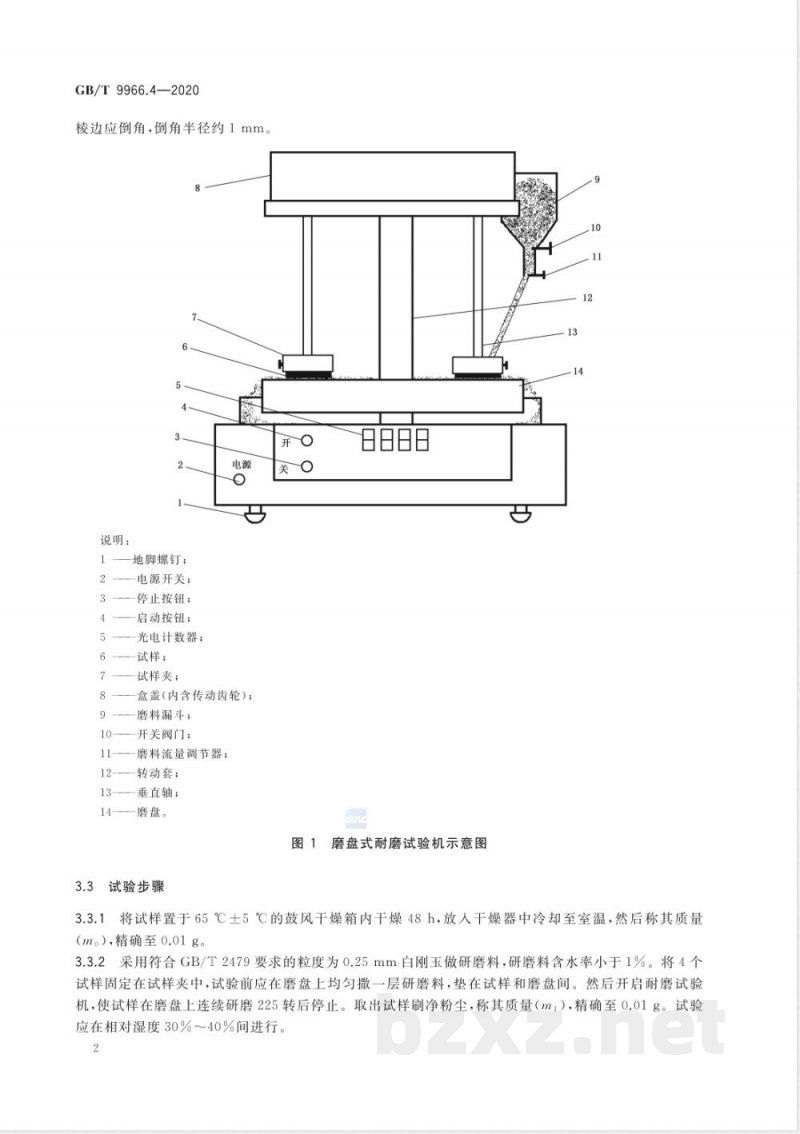

磨盘式耐磨试验机如图1所示，主要由安放试样的能够自转的试样夹、能够自转的钢制磨盘、磨料施加装置及其他配套部件组成。试样夹带动试样自转，通过磨料与自转的磨盘之间产生试样的磨损，从而评价试样的耐磨性能
钢制磨盘硬度203HB～245HB，直径254mm土1mm，转速45r/min士1r/min；四个试样夹均匀分布在与磨盘同心的直径180mm的圆周上，试样夹自转速为45r/min士1r/min；试样夹、垂直轴、旋转试样齿轮以及载重调节装置合计总重为2000g并加于试样上；试验中磨料施加装置以60g/min～70g/min的速度匀速添加磨料；垂直轴在垂直方向可自由上下运动。3.1.2天平
量程为1000g，精度0.01g。
3.1.3鼓风干燥箱
温度可控制在65℃士5℃范围内。3.2
试验样品
3.2.1选取具有代表性的石材样品，试验面应为镜面或细面。3.2.2试样长度、宽度均为50mm士0.5mm，厚度为15mm～50mm，每组试样为4个，试验面的4条GB/T9966.4—2020
棱边应倒角，倒角半径约1mm。
说明：
地脚螺钉；
电源开关；
停止按钮；
启动按钮；
光电计数器；
试样；
试样夹：
盒盖（内含传动齿轮）；
磨料漏斗；
开关阀门；
磨料流量调节器；
转动套；
垂直轴；
磨盘。
试验步骤
图1磨盘式耐磨试验机示意图
3.3.1将试样置于65℃土5℃的鼓风干燥箱内干燥48h，放人干燥器中冷却至室温，然后称其质量（m。），精确至0.01g。
3.3.2采用符合GB/T2479要求的粒度为0.25mm白刚玉做研磨料.研磨料含水率小于1%。将4个试样固定在试样夹中，试验前应在磨盘上均匀撒一层研磨料，垫在试样和磨盘间。然后开启耐磨试验机，使试样在磨盘上连续研磨225转后停止。取出试样刷净粉尘，称其质量（m1），精确至0.01g。试验应在相对湿度30%～40%间进行。2
GB/T9966.4—2020
3.3.3将试样放在水中1h，取出后用湿布擦干表面进行称量（m2），并称其在水中质量（m3），按GB/T9966.3计算试样体积密度（p）。3.4试验结果
按式（1)计算试样的耐磨度：
10p（2000+
式中：
2 000(mo-ml)
耐磨度（磨损掉体积的倒数乘修正系数），单位为每立方厘米（cm-3）；H.i
试样的体积密度，单位为克每立方厘米（g/cm3）；研磨前干燥试样质量，单位为克（g)；m。在
——研磨后干燥试样质量，单位为克（g）。mi
以每组试样的算术平均值作为试验结果，结果取两位有效数字。4磨轮研磨法（方法B）
4.1仪器设备
4.1.1宽轮耐磨机
耐磨设备原理示意图如图2所示，主要由钢制旋转磨轮、安放试样并通过恒定质量的平衡物将试样推向磨蘑轮的夹具车、磨料施加装置、转数测量装置及其他配套部件组成。给试样施加恒定的压力，通过磨料被自转的磨轮端面磨出深浅不同的磨槽，从而评价试样的耐磨性能。磨轮硬度203HB~245HB，直径200mm士1mm，边缘厚度70mm士1mm，旋转速度为75转每60s士3s。夹具车可通过恒定质量的平衡物将试样水平推向磨轮，平衡物质量14kg士0.01kg。磨料施加装置由一个带有控制阀的储料斗和一个可调节磨料流量的流量控制斗组成。储料斗用来控制磨料开关，向流量控制斗提供磨料。流量控制斗控制磨料的恒定流速，可以是圆柱形或方形，应有一个狭缝出口。狭缝的长度70mm士1mm，宽度4mm士1mm，出口的长度应不小于磨盘的实际厚度。当流量控制斗为圆柱形时，狭缝在各个方向上距离流量控制斗内壁不小于10mm；当流量控制斗为方形时，狭缝位置不受限制，但至少有一个边是斜向狭缝的长度。狭缝距磨轮轴的落差距离为100mm士5mm，磨料落点在磨轮边缘向里1mm～5mm。磨料应均匀通过狭缝流向磨轮，流量4.0L/min士0.1L/min，磨料流量应保持稳定，流量控制斗内磨料的最低高度为25mm。
夹具车上的试样应与磨轮保持垂直，夹具车和流量控制狭缝应与磨轮轴平行，夹具车和平衡物集合没有不恰当的摩擦，在磨轮下面应安置磨料收集器。4.1.2放大镜
放大倍数至少为2倍，并配有相应的灯光设备。4.1.3钢板尺
量程100mm，最小刻度为0.5mm。4.1.4数字测径仪
量程不小于50mm，精度至少为0.05mm。3
GB/T9966.4—2020
说明：
试验台：
导轨；
夹具车；
固定螺钉；
垫块：
试样；
流量控制狭缝；
流量控制斗；
控制阀；
储料斗：
磨料流；
磨轮；
凹槽；
平衡物；
磨料收集器。
2校准
图2耐磨装置原理示意图
将磨料加到试验装置中，在磨轮下面用一个容积不小于4L的容器收集，打开阀门，运行60s士1s关闭，核实磨料实际流量应保持在4.0L士0.1L。4.3试验样品
4.3.1试样可选用小规格产品，大规格产品应制取规格不小于100mm×70mm且带有装饰表面的试样。同批中制取6件试样，有各向异性面的试样应注明与测试方向的关系。4
4.3.2试样的装饰表面应平整，平面度公差应小于1mm。GB/T9966.4—2020
4.3.3将试样置于65℃土5℃的鼓风干燥箱内干燥48h，然后放人干燥器中冷却至室温。4.3.4测试前使用硬刷去除试样装饰表面的灰尘或沙粒，使试样保持清洁。4.4试验步骤
4.4.1在储料斗中注满符合GB/T2479要求的粒度为0.25mm白刚玉研磨料（含水率小于1%）。从磨轮上移开夹具车，在试样下安装垫块，固定试样在夹具车上，使其处在磨轮的切线位置，磨槽位置距试样各边均应大于15mm以上。
4.4.2将试样与磨轮接触，打开控制阀的同时开动旋转电机，使磨轮在60s士3s内达到75转，目视检查试验期间磨料流量的均匀性。磨轮旋转75转后，磨轮和磨料同时停止。4.4.3重复4.4.1～4.4.2过程，在每个试样的不同区域进行两次测试，完成一组6件试样的全部测试。4.4.4将试样置于放大镜下，用笔芯直径为0.5mm、硬度6H或7H的铅笔和钢板尺画出凹槽外侧两条轮廓线（1和n），如图3所示。在凹槽的中点画一条垂直于凹槽中线的线（AB），用数字测径仪或类似量具测量A和B点内侧的距离，精确到0.1mm。用相同的方法测量距凹槽端面10mm士1mm处C和D点间的距离，精确到0.1mm。单位为毫米
说明：
1、n—磨槽轮廓线。
5试验结果
图3试样上的凹槽
取每个凹槽三个测量值的算术平均值作为该凹槽的试验结果，每个试样上取凹槽最大值作为试样结果，精确到0.1mm。以每组试样的算术平均值作为试验结果，精确到0.5mm。5试验报告
试验报告应至少包含以下信息：按GB/T17670规定的石材的商业名称；a）
试样数量、规格尺寸，表面处理状况（根据测试需要），有层理时应注明试验方向与层理方向的b)
关系；
GB/T9966.4—2020
测定实验室的名称、地址，如果试验进行的地点不是测试实验室则应注明试验进行的地点；测试方法；
试验遵循的标准编号（GB/T9966.42020）；每个试样的试验结果；
每组试样算术平均值；
相关偏离（如试样尺寸和磨料的变化等）。参考文献
GB/T 9966.4—2020
1 ASTM C241/C241M-15 Standard test method for abrasion resistance of stone subjected tofoot traffic
[2]EN14157:2004
Natural stones-Determination of abrasion resistanceSAA
