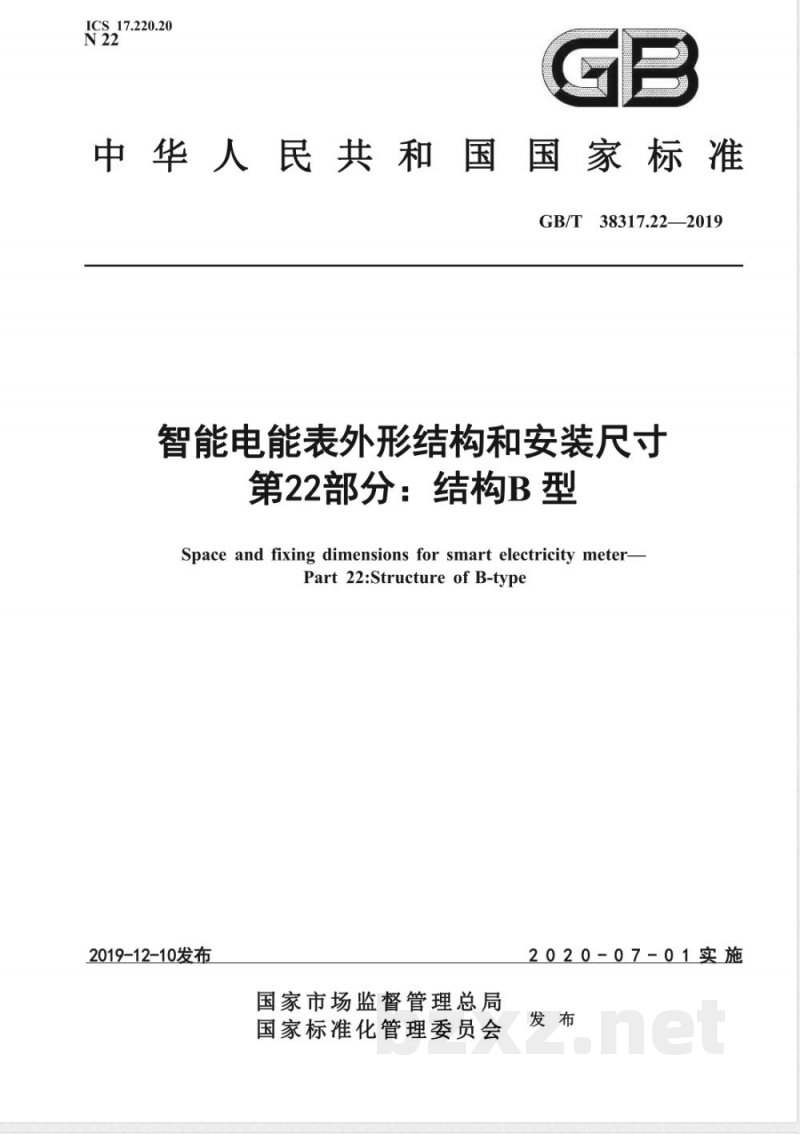

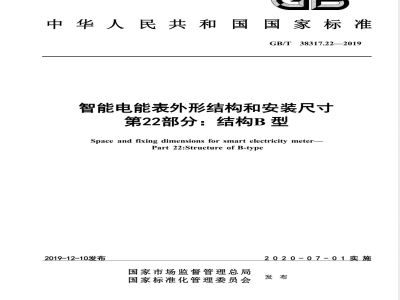

NS27202
中华人民共和国国家标准
GB/T38317.22—2019
智能电能表外形结构和安装尺寸第22部分：结构B型
Space and fixing dimensions for smart electricity meter-Part 22:Structure of B-type
2019-12-10发布
国家市场监督管理总局
国家标准化管理委员会
2020－07-01实施

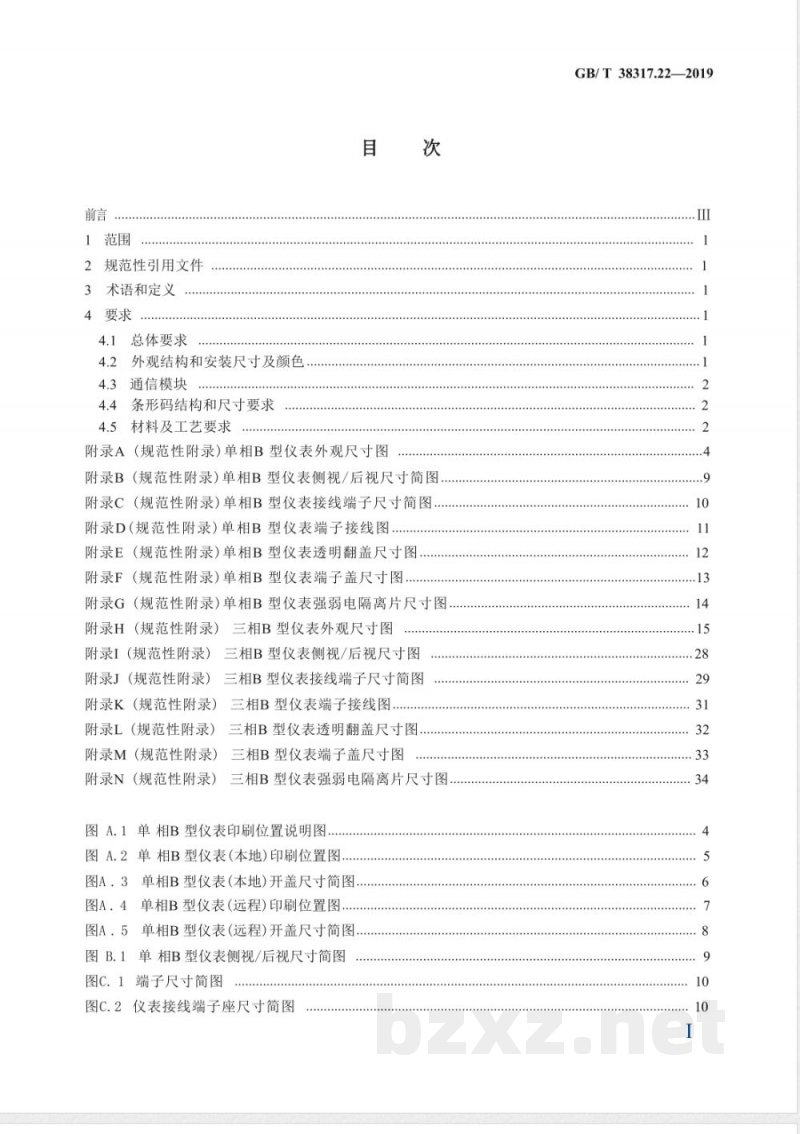

1范围
2规范性引用文件
3术语和定义
4要求
4.1总体要求
4.2外观结构和安装尺寸及颜色
4.3通信模块
4.4条形码结构和尺寸要求
4.5材料及工艺要求
附录A（规范性附录）单相B型仪表外观尺寸图次
附录B（规范性附录）单相B型仪表侧视/后视尺寸简图，附录C（规范性附录）单相B型仪表接线端子尺寸简图，附录D（规范性附录）单相B型仪表端子接线图...附录E（规范性附录）单相B型仪表透明翻盖尺寸图.附录F（规范性附录）单相B型仪表端子盖尺寸图附录G（规范性附录）单相B型仪表强弱电隔离片尺寸图，附录H（规范性附录）三相B型仪表外观尺寸图三相B型仪表侧视/后视尺寸图
附录I（规范性附录）
附录J（规范性附录）三相B型仪表接线端子尺寸简图附录K（规范性附录）三相B型仪表端子接线图附录L（规范性附录）
三相B型仪表透明翻盖尺寸图
附录M（规范性附录）
三相B型仪表端子盖尺寸图
附录N（规范性附录）三相B型仪表强弱电隔离片尺寸图图A.1单相B型仪表印刷位置说明图.图A.2单相B型仪表(本地)印刷位置图.图A．3单相B型仪表(本地)开盖尺寸简图..图A.4单相B型仪表（远程）印刷位置图图A．5单相B型仪表（远程)开盖尺寸简图.图B.1单相B型仪表侧视/后视尺寸简图图C.1端子尺寸简图
图C.2仪表接线端子座尺寸简图
GB/T38317.22—2019
GB/T38317.22—2019

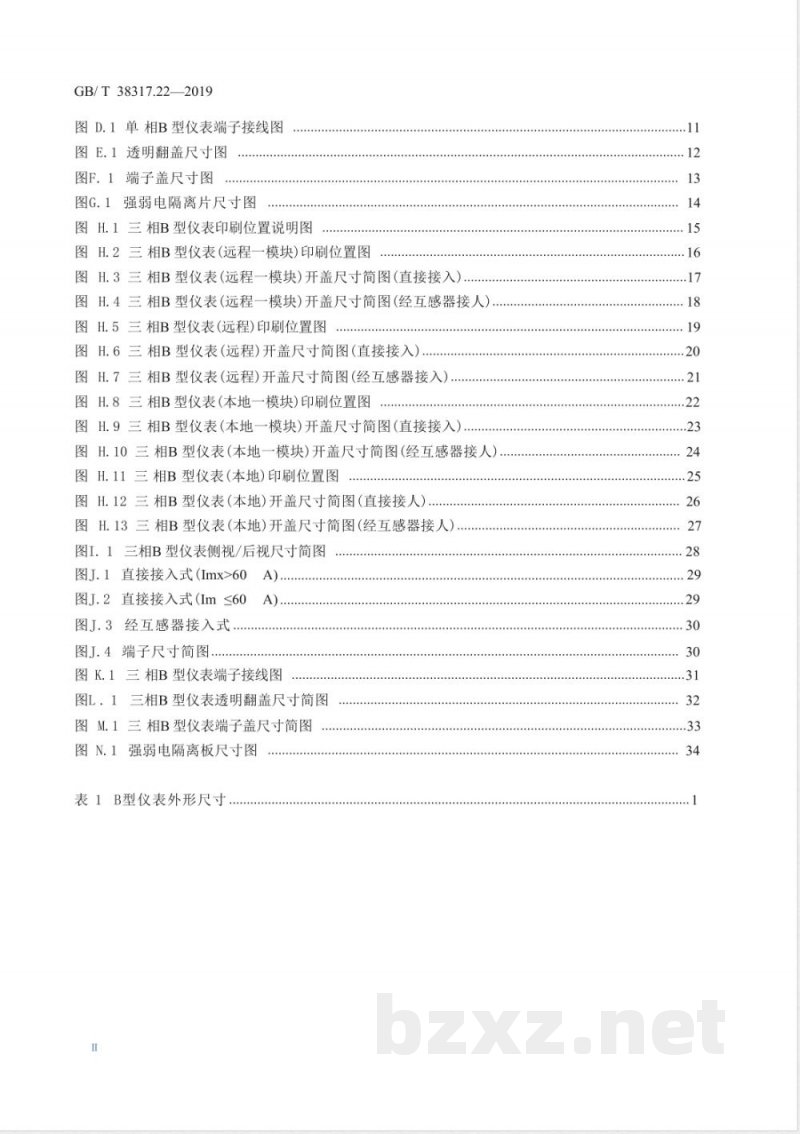

图D.1单相B型仪表端子接线图
图E.1透明翻盖尺寸图
图F.1端子盖尺寸图
图G.1强弱电隔离片尺寸图
图H.1三相B型仪表印刷位置说明图图H.2三相B型仪表(远程一模块)印刷位置图图H.3三相B型仪表（远程一模块）开盖尺寸简图（直接接入），图H.4三相B型仪表（远程一模块）开盖尺寸简图（经互感器接人）.图H.5三相B型仪表(远程)印刷位置图三相B型仪表（远程)开盖尺寸简图（直接接入）图H.6
图H.7三相B型仪表（远程)开盖尺寸简图（经互感器接入）图H.8三相B型仪表(本地一模块)印刷位置图图H.9
相B型仪表（本地一模块)开盖尺寸简图（直接接入），三相B型仪表（本地一模块)开盖尺寸简图（经互感器接人）图H.11三相B型仪表（本地)印刷位置图图H.12
三相B型仪表（本地）开盖尺寸简图（直接接人）三相B型仪表(本地)开盖尺寸简图(经互感器接人）图H.13
图I．1三相B型仪表侧视/后视尺寸简图图J.1直接接入式（Imx>60
图J.2直接接入式（Im≤60
图J.3经互感器接入式
图J.4端子尺寸简图
图K.1三相B型仪表端子接线图
图L．1三相B型仪表透明翻盖尺寸简图图M.1三相B型仪表端子盖尺寸简图图N.1强弱电隔离板尺寸图
表1B型仪表外形尺寸
....33

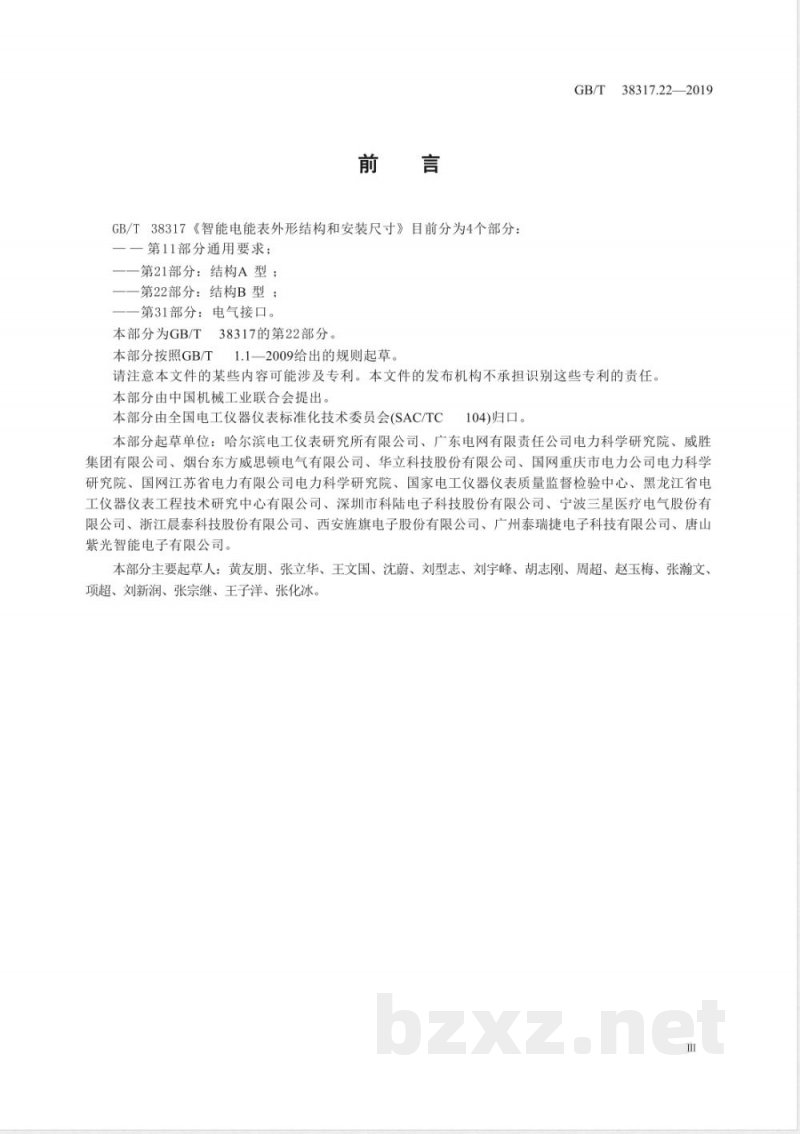

GB/T38317《智能电能表外形结构和安装尺寸》目前分为4个部分：第11部分通用要求：
第21部分：结构A型；
一第22部分：结构B型；
一一第31部分：电气接口。
本部分为GB/T38317的第22部分。本部分按照GB/T
1.1—2009给出的规则起草。
GB/T38317.22—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会(SAC/TC104)归口。
本部分起草单位：哈尔滨电工仪表研究所有限公司、广东电网有限责任公司电力科学研究院、威胜集团有限公司、烟台东方威思顿电气有限公司、华立科技股份有限公司、国网重庆市电力公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、国家电工仪器仪表质量监督检验中心、黑龙江省电工仪器仪表工程技术研究中心有限公司、深圳市科陆电子科技股份有限公司、宁波三星医疗电气股份有限公司、浙江晨泰科技股份有限公司、西安旌旗电子股份有限公司、广州泰瑞捷电子科技有限公司、唐山紫光智能电子有限公司。
本部分主要起草人：黄友朋、张立华、王文国、沈蔚、刘型志、刘宇峰、胡志刚、周超、赵玉梅、张瀚文、项超、刘新润、张宗继、王子洋、张化冰。Ⅲ

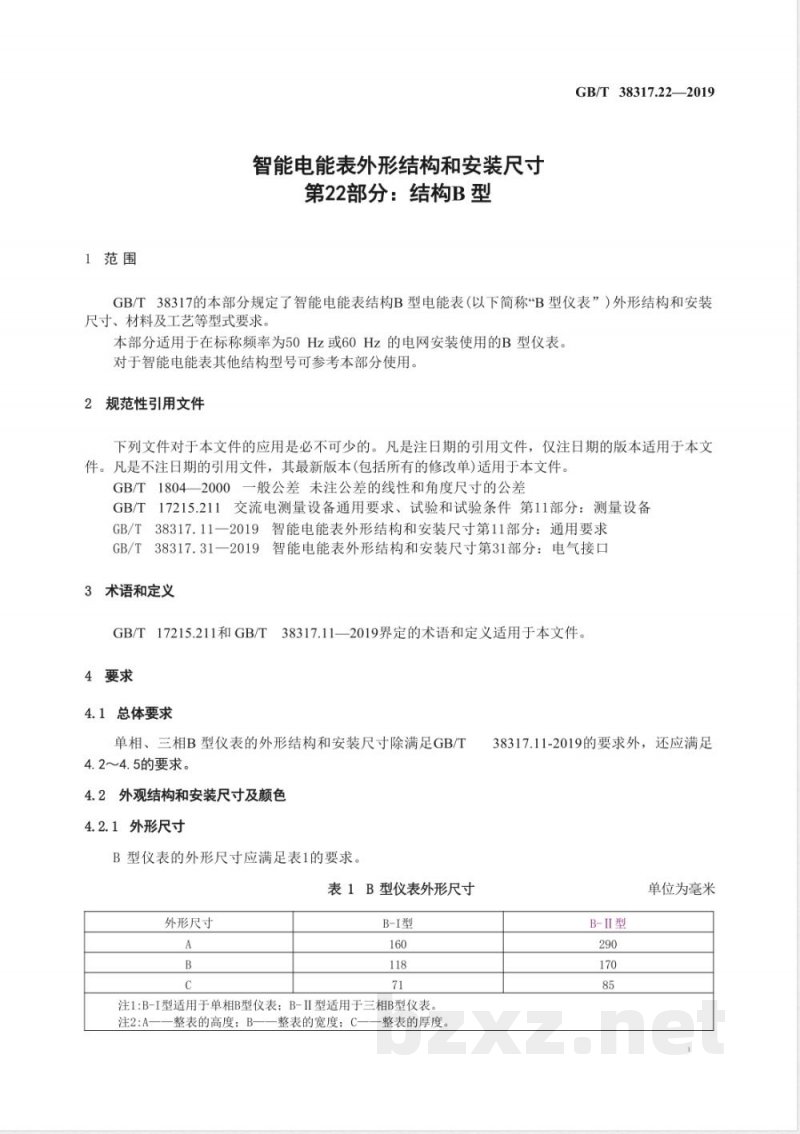

1范围
智能电能表外形结构和安装尺寸第22部分：结构B型wwW.bzxz.Net
GB/T38317.22—2019
GB/T38317的本部分规定了智能电能表结构B型电能表（以下简称B型仪表”）外形结构和安装尺寸、材料及工艺等型式要求。本部分适用于在标称频率为50Hz或60Hz的电网安装使用的B型仪表。对于智能电能表其他结构型号可参考本部分使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。一般公差未注公差的线性和角度尺寸的公差GB/T18042000
GB/T17215.211交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T38317.11一2019智能电能表外形结构和安装尺寸第11部分：通用要求GB/T38317.31一2019智能电能表外形结构和安装尺寸第31部分：电气接口3术语和定义
GB/T17215.211和GB/T38317.11一2019界定的术语和定义适用于本文件。4要求
4.1总体要求
单相、三相B型仪表的外形结构和安装尺寸除满足GB/T4.2～4.5的要求。
4.2外观结构和安装尺寸及颜色
4.2.1外形尺寸
B型仪表的外形尺寸应满足表1的要求。表1B型仪表外形尺寸
外形尺寸
B-I型
注1:B-I型适用于单相B型仪表；B-I型适用于三相B型仪表。注2：A-
整表的高度：B
整表的宽度：C-
整表的厚度
38317.11-2019的要求外，还应满足单位为毫米
B-II型
GB/T38317.222019
4.2.2安装尺寸及颜色
B型仪表的安装尺寸及颜色应满足以下要求：a）单相B型仪表的外观尺寸、侧视/后视尺寸、接线端子尺寸、端子接线、透明翻盖尺寸、端子盖尺寸、强弱电隔离片尺寸应符合附录A～附录G的要求；b）三相B型仪表的外观尺寸、侧视/后视尺寸、接线端子尺寸、端子接线、透明翻盖尺寸、端子盖尺寸、强弱电隔离片尺寸应符合附录H～附录N的要求；c)B型仪表的条形码、卡槽、透明翻盖、指示灯、按键的相对位置应符合附录A和附录H的规定d）端子盖内侧的接线图应符合附录D和附录K的要求；e)B型仪表的表盖颜色：色卡号PANTONE:WarmGrayf）B型仪表的表座颜色：色卡号PANTONE：WarmGray
g)B型仪表的端子座颜色：色卡号PANTONE：WarmGray
h)B型仪表表盖上的按钮颜色：色卡号PANTONE:Warm4.3通信模块
通信模块的尺寸及位置应符合GB/T38317.31—2019的要求。4.4条形码结构和尺寸要求
B型仪表的条形码结构和尺寸应满足以下要求：a）条形码的刻录质量和对比度须能容易被一般条形码扫描枪识别；b）条形码结构、尺寸及布置位置见附录A～附录N。4.5材料及工艺要求
4.5.1表座
B型仪表表座应满足以下要求：
a）表座应使用PC+(10±1)%GF材料制成，要求耐腐蚀、抗老化，上紧螺钉后，不应有变形现象。
b）采用嵌入式挂钩。挂钩应牢固、可靠，且防锈、防氧化。4.5.2表盖
B型仪表的表盖应满足以下要求：a）表盖应使用PC+(10±1)%GF
材料制成，表面加细磨砂纹：
b）表盖的透明窗口和侧翻盖应采用透明度好、阻燃、防紫外线的聚碳酸酯(PC）材料；c）通信模块、电池盒、电池盒盖、表盖上按钮的材料应与表盖一致。4.5.3端子座及接线端子
B型仪表除应符合GB/T38317.11一2019中5.5的规定外，还应满足以下要求：a）端子座应使用PBT+(30±2)%GF材料制成；b)
端子座内接线端子号应刻印，清晰可辨且不易磨损：c)
强弱电端子间采用安全绝缘板隔离，绝缘板采用透明PC材料制成，正面刻印强电警告标识与端子座可靠固定，开启方便，且不能挡住辅助接线端子，安装后应有防脱落功能；d)
辅助端子接线柱孔径不小于3mm。2
4.5.4封印及封印螺钉
B型仪表的封印及封印螺钉应满足以下要求：GB/T38317.22—2019
a）封印螺钉应采用经硬化处理制成一字、十字通用螺钉，螺钉应采用防锈处理和防脱落处理；b）出厂封印上应印有加封单位及序列编码，具有防撬、防伪功能，封印被破坏后不可还原。4.5.5端子盖
B型仪表的端子盖应满足以下要求：a）端子盖应采用PC材料制成，颜色为光面全透明；b）在端子盖内侧刻印电能表电压接线端子、电流接线端子、辅助接线端子等接线图，采用模具蚀刻且不易磨损；
单相B型仪表端子盖采用与表壳连体方式；在表壳垂直悬挂状态，端子盖可以向上翻转并能可靠固定，翻转角度应大于135°，需使用外力才能自然闭合。4.5.6铭牌
B型仪表的铭牌应满足以下要求：a）铭牌上应有计量法制标志和计量器具标识，标志和标识应清晰可辨、牢固可靠；铭牌的液晶窗口应为通孔；
c）铭牌布置见附录A和附录H中相关要求。GB/T38317.22—2019
A.1外观简图说明
附录A
（规范性附录）
单相B型仪表外观尺寸图
图中未注明公差的尺寸的允许公差应符合GB/T1804—2000的m级要求。
图中中文为宋体，数字和字母字体为Arial，颜色均为黑色。GB/TXXXXX—XXXX
DLTXXX-XXXX
XXXX型XXXX电能表
RXDTXD
xX载波
220V50Hzxx(xx)AxxxXimp/kWh②口ABC123453523
制造厂商名称
XXX年
图A.1单相B型仪表印刷位置说明图A.2单相B型仪表(本地)外观简图GB/T 38317.22—2019
图A.2和图A.3适用于单相B型仪表（本地）、单相B型仪表（本地一模块）。单位为毫米
字高2
认证标志
条码高10
字高3.5
字高3.2-
+脉冲
字高3.5
透明区域
字高3
pUTXX-xo
xXXX型xXXX电能表
+-载波EXD.TuD
220VSoHzxx(xxAx*xximpkWh②回ABC123453523
注1：内置开关时标注“一。O一”，外置时不标注。+8
制造厂
注2：“②回！－”的尺寸，如下图所示。2.3
商名称
X00年
字高3
字高4.5
图A.2单相B型仪表(本地)印刷位置图5
GB/T38317.22—2019
118±0.20
104±0.20
49.2±0.15
轮显按钮
8888888888888
图A.3单相B型仪表(本地)开盖尺寸简图S
单位为毫米
A.3单相B型仪表(远程)外观简图图A.4和图A.5适用于单相B型仪表（远程）、单相B型仪表（远程一模块）字高2
认证标志
字高3.2
字高3.5-
透明区域
字高3
条码高10
字高3.5
注1：内置开关时标注“
注2“②回！
GB/TX0XX-xxX
DUTXXx-xXxX
xXXX型xxxx电能表
6-载波T
220V.5pHzxx(XXA
x*XXimpkWh②回
ABC123453523
制造厂商名称
O一”，外置时不标注，
”的尺寸，如下图所示。
xoX年
图A.4单相B型仪表(远程)印刷位置图GB/T38317.22—2019
单位为毫米
字高3
字高4.5
