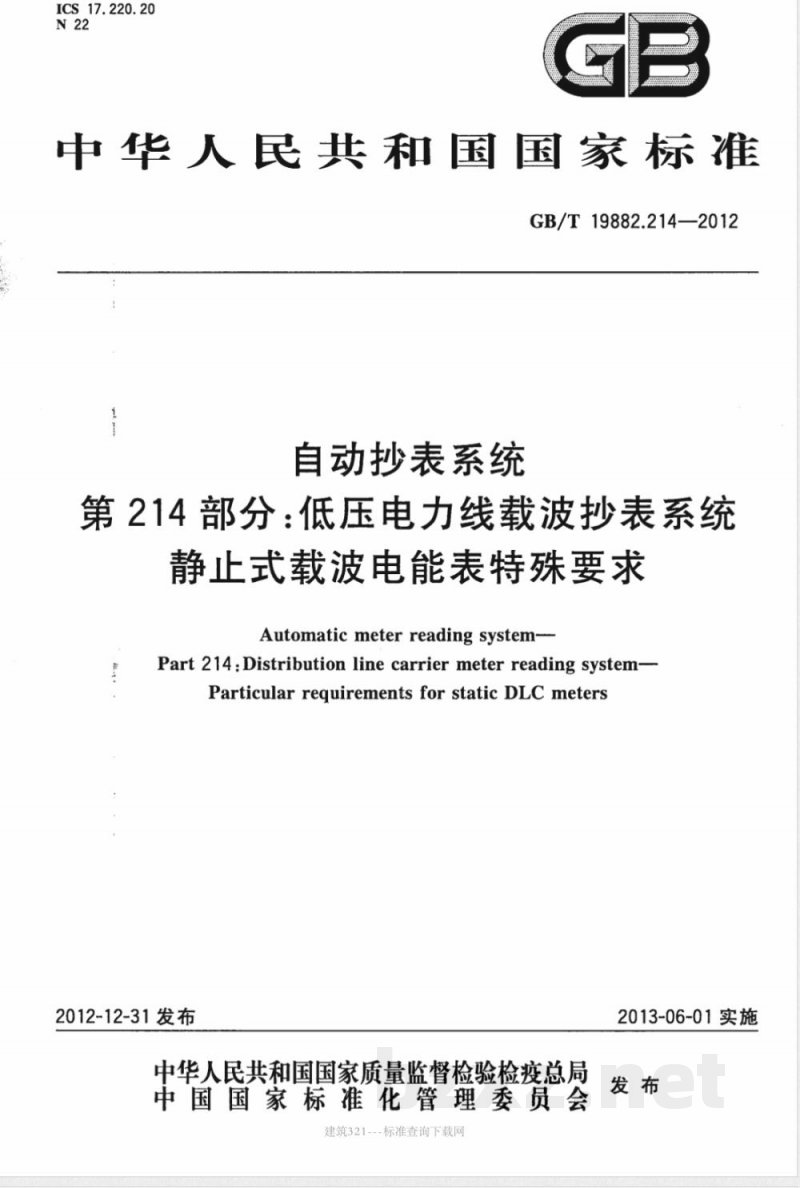

ICS 17.220.20
中华人民共和国国家标准　
GB/T19882.214—2012
自动抄表系统
第214部分：低压电力线载波抄表系统静止式载波电能表特殊要求
Automatic meter reading system--Part 214 :Distribution line carrier meter reading system-Particular requirements for static DLC meters2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
建筑321---标准查询下载网
2013-06-01实施

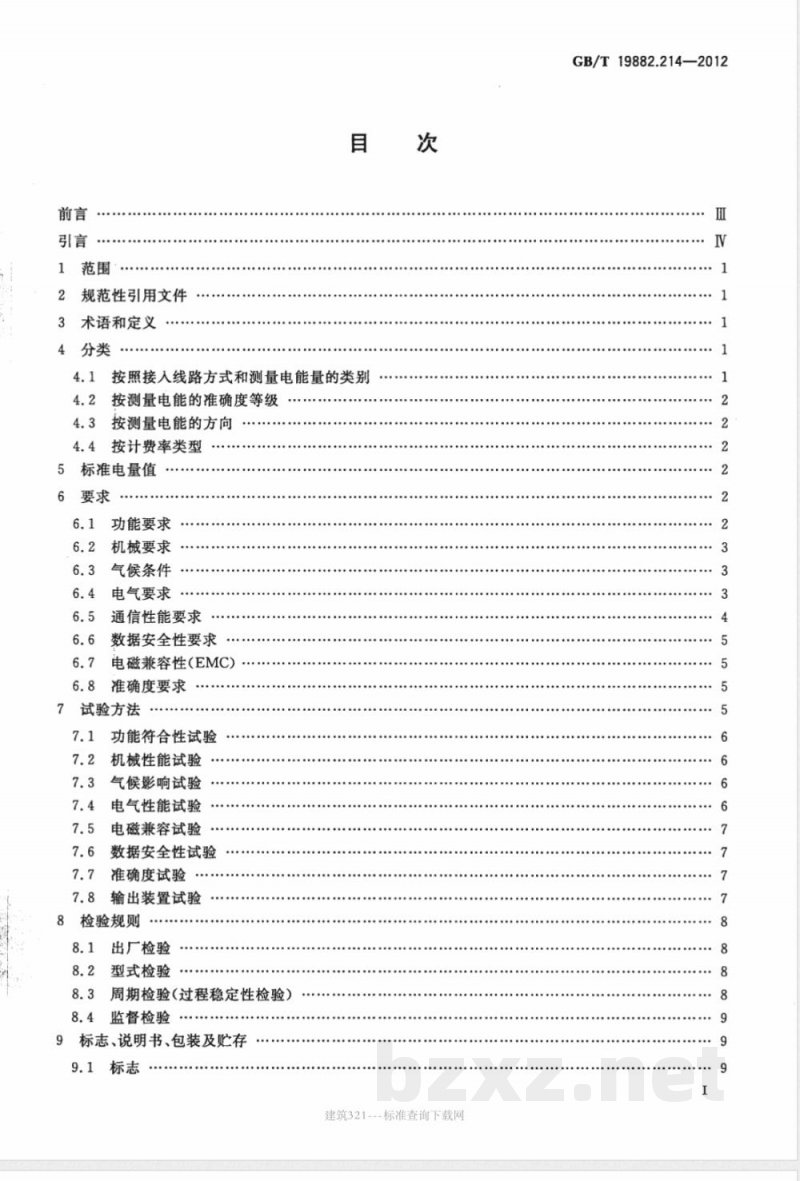

1范围
规范性引用文件
3术语和定义
4分类
4.1按照接入线路方式和测量电能量的类别4.2按测量电能的准确度等级
4.3按测量电能的方向
按计费率类型
标准电量值
功能要求
机械要求
气候条件
电气要求
通信性能要求
数据安全性要求
电磁兼容性（EMC)
准确度要求
试验方法
功能符合性试验
机械性能试验
气候影响试验
电气性能试验
电磁兼容试验
数据安全性试验
准确度试验
输出装置试验
检验规则
出厂检验
型式检验
周期检验(过程稳定性检验）
监督检验
9标志、说明书、包装及贮存
建筑321---标准查询下载网
GB/T19882.214—2012
GB/T19882.214—2012

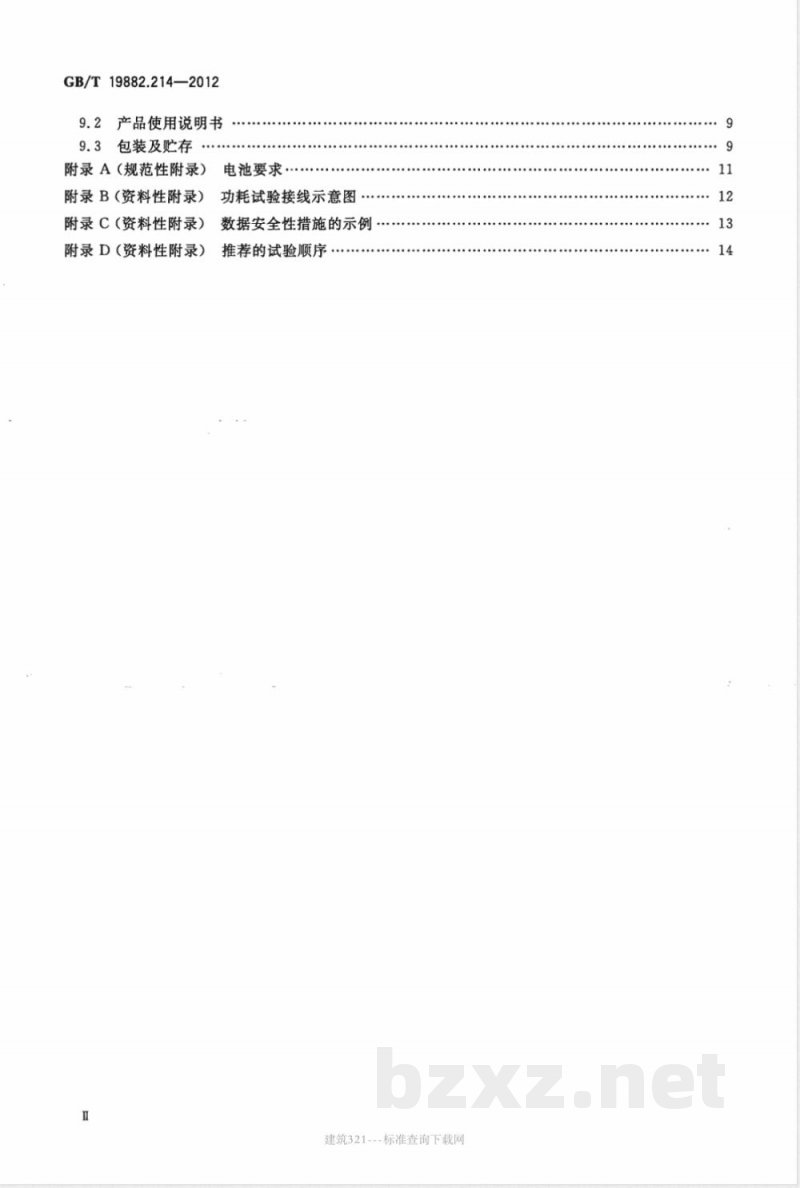

9.2产品使用说明书
9.3包装及贮存
附录A（规范性附录）
电池要求
附录B（资料性附录）功耗试验接线示意图附录C（资料性附录）数据安全性措施的示例附录D（资料性附录）
推荐的试验顺序
建筑321--标准查询下载网

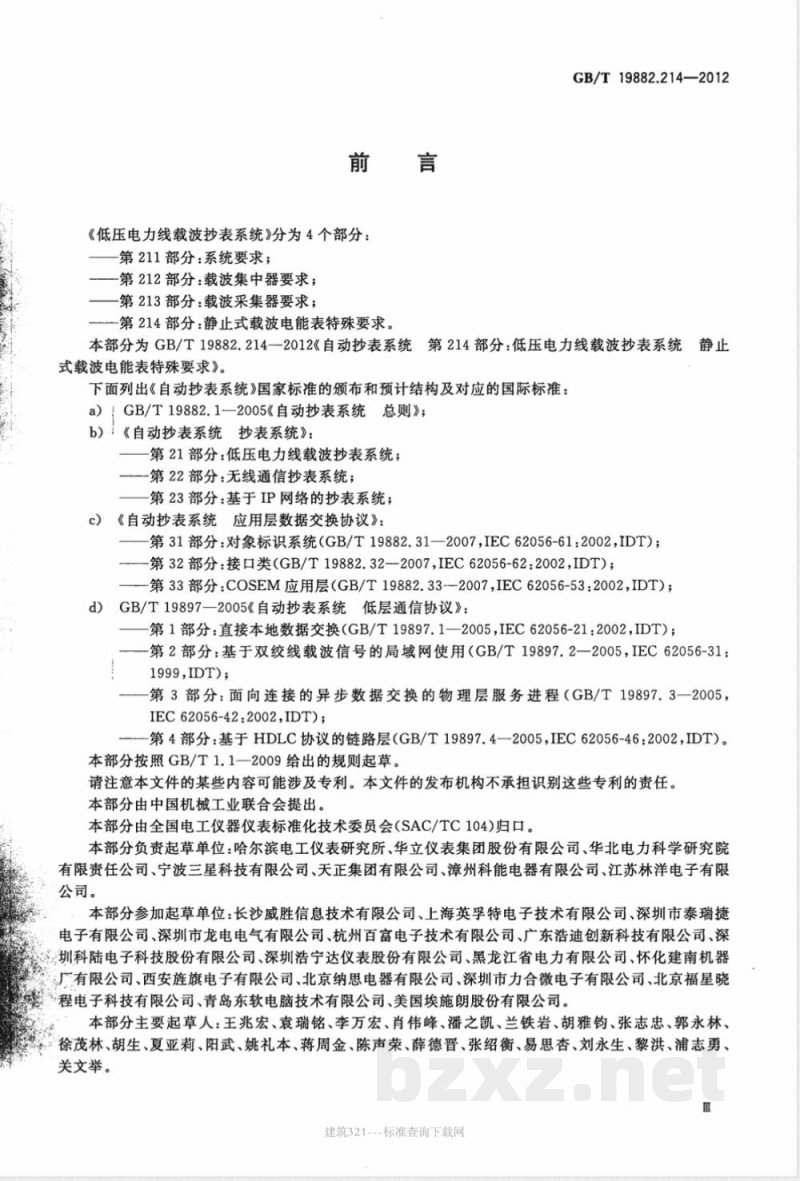

《低压电力线载波抄表系统》分为4个部分：第211部分：系统要求；
一第212部分：载波集中器要求；一第213部分：载波采集器要求；第214部分：静止式载波电能表特殊要求。GB/T19882.214—2012
本部分为GB/T19882.2142012《自动抄表系统第214部分：低压电力线载波抄表系统静止式载波电能表特殊要求》。
下面列出《自动抄表系统》国家标准的颁布和预计结构及对应的国际标准：a）1GB/T19882.1—2005《自动抄表系统总则》；b）《自动抄表系统抄表系统》：第21部分：低压电力线载波抄表系统；—第22部分：无线通信抄表系统；第23部分：基于IP网络的抄表系统；c）《自动抄表系统应用层数据交换协议》：—第31部分：对象标识系统（GB/T19882.31一2007，IEC62056-61：2002，IDT）；—第32部分：接口类（GB/T19882.32—2007,IEC62056-62：2002,IDT）；—第33部分：COSEM应用层（GB/T19882.33--2007，IEC62056-53：2002，IDT）；d）GB/T19897—2005《自动抄表系统低层通信协议》：第1部分：直接本地数据交换（GB/T19897.1—2005，IEC62056-21：2002，IDT）；-第2部分：基于双绞线载波信号的局域网使用（GB/T19897.22005，IEC62056-31：1999,IDT);
第3部分：面向连接的异步数据交换的物理层服务进程（GB/T19897.3一2005，IEC62056-42:2002,IDT);
第4部分：基于HDLC协议的链路层（GB/T19897.4一2005，IEC62056-46：2002，IDT）。本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本部分负责起草单位：哈尔滨电工仪表研究所、华立仪表集团股份有限公司、华北电力科学研究院有限责任公司、宁波三星科技有限公司、天正集团有限公司、漳州科能电器有限公司、江苏林洋电子有限公司。
本部分参加起草单位：长沙威胜信息技术有限公司、上海英孚特电子技术有限公司、深圳市泰瑞捷电子有限公司、深圳市龙电电气有限公司、杭州百富电子技术有限公司、广东浩迪创新科技有限公司、深圳科陆电子科技股份有限公司、深圳浩宁达仪表股份有限公司、黑龙江省电力有限公司、怀化建南机器厂有限公司、西安旌旗电子有限公司、北京纳思电器有限公司、深圳市力合微电子有限公司、北京福星晓程电子科技有限公司、青岛东软电脑技术有限公司、美国埃施朗股份有限公司。本部分主要起草人：王兆宏、袁瑞铭、季万宏、肖伟峰、潘之凯、兰铁岩、胡雅钧、张志忠、郭永林、徐茂林、胡生、夏亚莉、阳武、姚礼本、蒋周金、陈声荣、薛德晋、张绍衡、易思杏、刘永生、黎洪、浦志勇、关文举。
建筑321---标准查询下载网
GB/T19882.214—2012

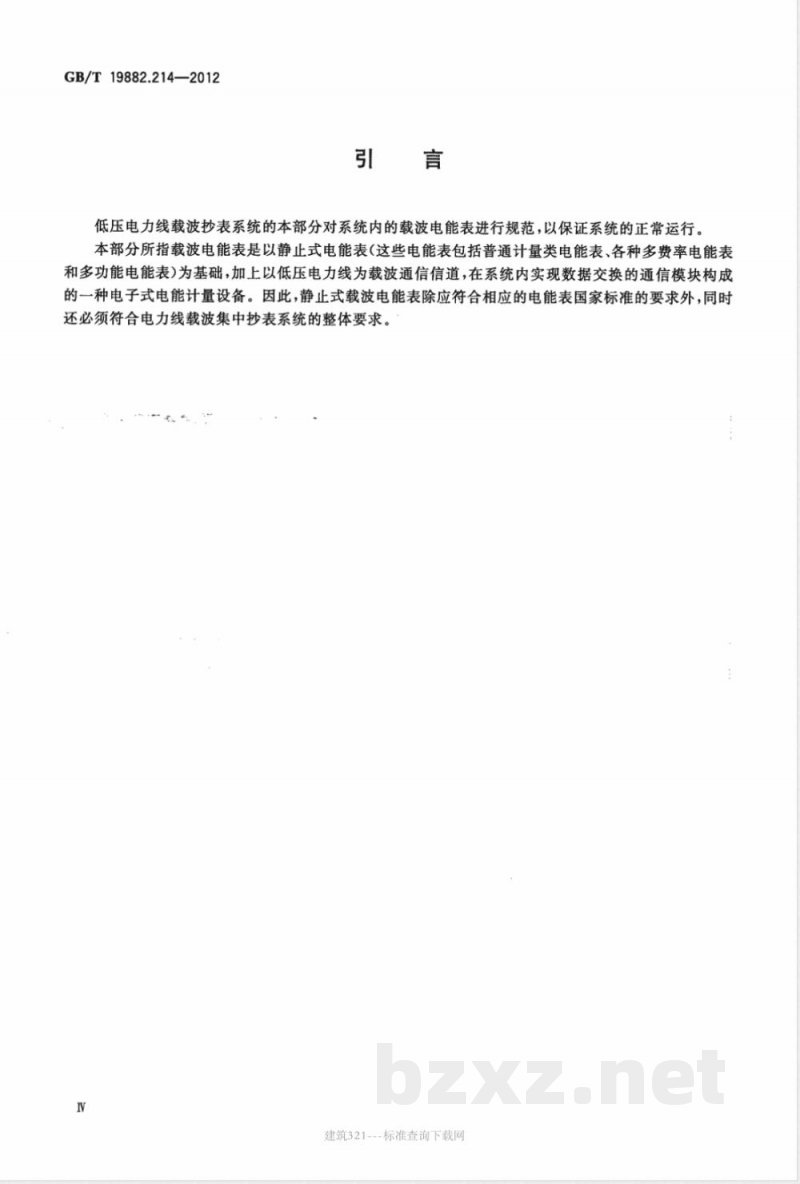

低压电力线载波抄表系统的本部分对系统内的载波电能表进行规范，以保证系统的正常运行。本部分所指载波电能表是以静止式电能表(这些电能表包括普通计量类电能表、各种多费率电能表和多功能电能表)为基础，加上以低压电力线为载波通信信道，在系统内实现数据交换的通信模块构成的一种电子式电能计量设备。因此，静止式载波电能表除应符合相应的电能表国家标准的要求外，同时还必须符合电力线载波集中抄表系统的整体要求。IV
建筑321---标准查询下载网
1范围
自动抄表系统
GB/T 19882.214—2012
第214部分：低压电力线载波抄表系统静正式载波电能表特殊要求
本部分规定了静止式载波电能表的要求、试验方法、检验规则、标志、包装及贮存。本部分适用于新制造的、带有低压电力线载波抄表功能的、用于测量额定频率为50Hz或60Hz交流电能的静止式载波电能表(以下简称仪表)及其型式试验。可靠性方面的要求由IEC62059系列标准涵盖。如用户无特别要求，仪表制成为户内仪表。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T9969-—2008工业产品使用说明书总则GB/T15284一2002多费率电能表特殊要求GB/T13384--2008机电产品包装通用技术条件GB/T17215.211—2006
6交流电测量设备天
通用要求、试验和试验条件第11部分：测量设备（IEC62052-11：2003,IDT）
GB/T17215.301—2007
多功能电能表特殊要求
特殊要求第21部分：静止式有功电能表（1级和GB/T17215.321—2008
3交流电测量设备
2级)(IEC62053-21：2003,IDT）GB/T17215.323--2008交流电测量设备3级)(IEC62053-23:2003IDT)
GB/T17215.352-—2009
GB/T19882.211—2010
交流电测量设备
特殊要求第23部分：静止式无功电能表（2级和特殊要求
第52部分：符号（IEC62053-52：2005，自动抄表系统第211部分：低压电力线载波抄表系统系统要求GB/T19882.212一2012自动抄表系统第212部分低压电力线载波抄表系统载波集中器GB/Z21192-2007电能表外形和安装尺寸3术语和定义
GB/T17215.211、GB/T15284和GB/T19882.211中界定的术语和定义适用于本文件。4分类
4.1按照接入线路方式和测量电能量的类别接人线路方式和测量电能量的类别如表1所示。1
建筑321---标准查询下载网
GB/T19882.214—2012
接人电路方式
直接接入式
经电流互感器接人式
表1接入线路方式和测量电能量类别表测量电能量的类别
4.2按测量电能的准确度等级
有功：1级和2级；无功：2级和3级（如有此功能时）。4.3按测量电能的方向
双向型仪表和单向型仪表。
4.4按计费率类型
单费率仪表和多费率仪表。
标准电量值
应符合GB/T17215.211的规定。
6要求
6.1功能要求
电能计量功能
三相四线或三线
有功或/和无功
有功或/和无功
计量单向或双向有功总电能量，对多费率仪表应计量各费率有功电能量和有功总电能量。6.1.1.1
6.1.1.2具有无功计量功能的仪表应计量四象限或组合无功电能量。6.1.2冻结功能
仪表应至少能自动冻结当日零点时刻有功电能量、结算日有功电能量。6.1.3通信功能
仪表应具有通过电力线载波的方式与集中器进行通信的功能。其技术要求应符合GB/T19882.211。注：也可根据用户的要求增加其他通信接口（如光电接口、红外、RS485总线或其他通信方式）实现本地或远程通信。
6.1.4扩展功能
更多功能要求可通过用户与制造方协商确定。如这些功能要求在GB/T17215.301覆盖范围内，则应符合该标准的要求。
建筑321---标准查询下载网
6.2机械要求
除GB/T17215.211中给出的机械要求外，还应符合下列要求。6.2.1一般要求
GB/T19882.214—2012
仪表的外壳、端子座、端子盖等应完整洁净，无明显划伤和毛刺；使用说明书及附件等应齐全。按钮操作应灵活可靠，无卡死或接触不良现象。外形及安装尺寸应符合GB/Z21192的规定。6.2.2结构要求
6.2.2.1对预置数据的改变应在不打开表盖条件下进行，并有防止非授权人员输入数据或操作的软件和硬件双重措施。
6.2.2.2，对多费率仪表应提供一个时钟测试输出，在不打开表盖情况下测试其时基频率。注：如仪表装有电池，对电池的要求见附录A。6.2.3显示
6.2.3.1被测量值的显示可用机电计数器或电子显示器。6.2.3.2在额定电压、最大电流和cos=1.0(或sing=1.0)的条件下，计度器应记录和显示从零开始至少1500h的电能值；对多费率仪表各费率计度器记录值应不少于900h的电能值。注：更多时间的记录值，可通过订货合同规定。6.2.4测试输出装置
6.2.4.1，仪表应提供指示与所耗电能累计成正比的脉冲数的显示，并从仪表的正面可见。6.2.4.2：仪表的测试输出装置与显示器示值的关系应与铭牌的常数标志一致。注：测试输出装置产生的脉冲序列可能不均匀，因此，为保证在不同的负荷点上测试准确度不低于仪表准确度等级指数的1/10，制造厂应在技术文件中注明对应不同负荷点测试所必需的脉冲数。6.2.4.3光电测试输出装置的电气特性和光特性应符合GB/T17215.211的要求。6.3气候条件
GB/T17215.211中给出的气候条件适用于本部分。6.4电气要求
除GB/T17215.211中的电气要求外，仪表还应满足下列要求。6.4.1功率消耗
6.4.1.1电压线路
在参比电压、参比温度和参比频率下，仪表每一电压线路的有功功率和视在功率消耗应不超过2W和10VA。
注1：为了匹配仪表的电压互感器，不论负荷是感性或容性的，制造厂应予注明(仅对内含互感器的仪表）。注2：以上数值是平均值，开关电源时的峰值允许超过上述值，但应确保仪表所连接的电压互感器有足够的负荷能力。
注3：通信时的功耗允许超过此规定值。具体数值可由供需双方协商确定。3
建筑321---标准查询下载网
GB/T19882.214—2012
6.4.1.2电流线路
直接接入的仪表，每一电流线路在基本电流、参比频率和参比温度下的视在功率不应超过表2规定值。
经电流互感器接入的仪表，每-电流线路在参比温度和参比频率下电流值等于电流互感器二次额定电流的视在功率不应超过表2规定值。表2电流线路的功率消耗
仪表等级
单相和多相
注1：额定二次电流是电流互感器的二次电流值，即确定互感器性能的电流值。最大二次电流的标准值是额定二次电流的120%、150%和200%。注2：为了匹配仪表的电流互感器，制造厂应予注明负荷是感性或容性的(仅对内含互感器的仪表)。6.4.2电源电压影响
应符合GB/T17215.211的规定；
对多费率仪表中电源电压对时钟影响应符合GB/T15284--2002中5.4.2的规定。6.4.3短时过电流影响
对载波有功电能表、无功电能表、多费率电能表应分别符合GB/T17215.321、GB/T17215.323、GB/T15284的规定。
注：本要求不适用于在电流电路中有触点的仪表，此情况参见相关标准。6.4.4自热影响
不同类型仪表应分别符合GB/T17215.321、GB/T17215.323、GB/T15284的规定。6.4.5温升
应符合GB/T17215.211一2006中7.2的规定。6.4.6绝缘
脉冲电压试验应符合GB/T17215.211—2006中7.3的规定。交流电压试验应分别符合GB/T17215.321或GB/T17215.323的相关规定。6.5通信性能要求
6.5.1频带和电平
应符合GB/T19882.211一2010中7.1.1和7.1.2的规定。6.5.2使用频带外的干扰电平
应符合GB/T19882.211-2010中7.1.3的规定。4
建筑321---标准查询下载网
6.6数据安全性要求
6.6.1数据的安全措施
GB/T 19882.2142012
仪表应设置软、硬件措施以保证数据的安全。这些措施在附录C中作了例举，可参考使用。6.6.2数据安全要求
6.6.2.1当其他设备通过接口与仪表交换信息时，仪表的计量性能、存贮的计量数据和参数不应受到影响和改变。
6.6.2.2仪表的设置软件应注明版本号。6.6.2.3在任何情况下，仪表的电量数据以及运行参数不应因非法操作或干扰而发生改变。6.7电磁兼容性（EMC)
6.7.1仪表在所传导的或辐射的电磁现象以及静电放电的作用下，既不应损坏仪表也不应实质性地影响测量结果和通信性能，充许仪表有工作状态指示错误，但不应出现死机、复位和继电器误动作等现象。6.7.2持续和长期的电磁现象被视作影响量考虑，其准确度要求在GB/T17215.321、GB/T17215.323、GB/T15284等相关标准中给定，通信可靠性和电能抄收准确性等指标在GB/T19882.212中规定。6.7.3短时的电磁现象按GB/T17215.211一2006中3.6.5给出的定义被视作骚扰。注：所考虑的电磁环境与以下电磁现象有关：静电放电；
—射频电磁场；
一快速瞬变脉冲群；
射频场感应的传导电压；
浪涌；
振荡波；
无线电干扰。
6.7.4试验见7.5.1～7.5.2。
6.8准确度要求
6.8.1电能测量准确度
仪表有功电能的测量准确度应符合GB/T17215.321规定的准确度要求。具有无功电能测量功能的仪表，其准确度应符合GB/T17215.323规定的准确度要求。6.8.2费率寄存器示值的组合误差对多费率仪表其电能示值误差还应符合GB/T15284规定的要求。6.8.3内部时钟的准确度
参比温度下，内部时钟计时准确度应不大于0.5s/d。启动工作储备36h后，计时准确度应优于1 s/d。
计时准确度随温度的改变量每24h应小于0.03s/℃。7试验方法
GB/T17215.211、GB/T17215.321、GB/T17215.323、GB/T17215.301、GB/T15284中给出的5
建筑321---标准查询下载网bZxz.net
GB/T19882.214--2012
试验和试验条件适用于本部分。7.1功能符合性试验
仪表通电后，目视检查显示器及发光元器件，显示应清晰；其计量、冻结、通信等功能及数据安全性要求符合本标准规定，显示的内容、测量单位及其他功能等应符合其产品说明书的要求。对电池的要求试验按照附录A进行。
7.2机械性能试验
7.2.1外观检查
目视检查外壳、端子座、端子盖及其他结构件应整洁、无明显划伤和毛刺；辅助接线端的标记符合规定；使用说明书、附件等齐全。按键操作灵活可靠，自检项目正常。标志应符合9.1的要求。
7.2.2其他机械要求试验
按GB/T17215.211规定进行试验，试验后仪表不得出现功能受损，并能按照本标准正确地工作。7.3气候影响试验
7.3.1一般试验
单费率仪表按GB/T17215.211规定的高温试验、低温试验、交变湿热和阳光辐射防护试验方法进行试验，多费率仪表按GB/T15284相关规定进行。试验后仪表不得出现功能受损，并能按照本标准正确地工作。
7.3.2通信状态下的试验
7.3.2.1高温试验
7.3.2.1.1在参比电压下，将具有电子显示器的仪表，置于55℃，允差为0℃～十2℃（室内仪表）的温度环境1h后，目视检查电子显示器状态。7.3.2.1.2依据GB/T19882.212相关内容进行通信状态试验。目视检查电子显示器状态。7.3.2.2低温试验
7.3.2.2.1参比电压下，将具有电子显示器的仪表，置于一25℃，允差为一3℃～0℃（室内仪表）或一40℃，允差为一3℃～0℃(室外仪表)的温度环境1h后，目视检查电子显示器状态。7.3.2.2.2依据GB/T19882.212相关内容进行通信状态试验。目视检查电子显示器状态。7.4电气性能试验
7.4.1功率消耗试验
在参比温度、参比频率、参比电压和基本电流下，显示器处于正常显示状态下进行试验。试验设备的等级指数不应低于2级。功率消耗测量的综合最大误差应不超过5%。注：可采用附录B介绍方法或其他合适的方法进行试验。7.4.2电源电压影响试验
按GB/T17215.211的规定进行试验。6
