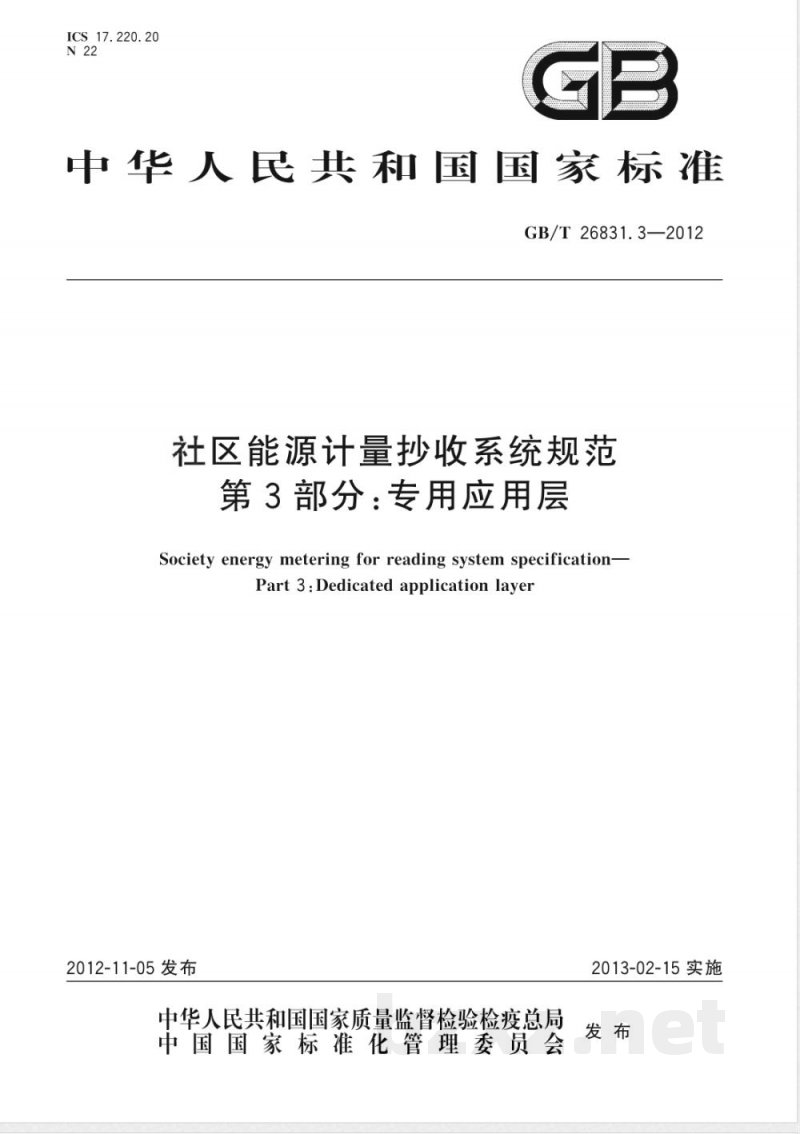

ICS 17.220. 20
中华人民共和国国家标准
GB/T26831.3—2012
社区能源计量抄收系统规范
第3部分：专用应用层
Society energy metering for reading system specification-Part 3:Dedicated application layer2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-02-15实施

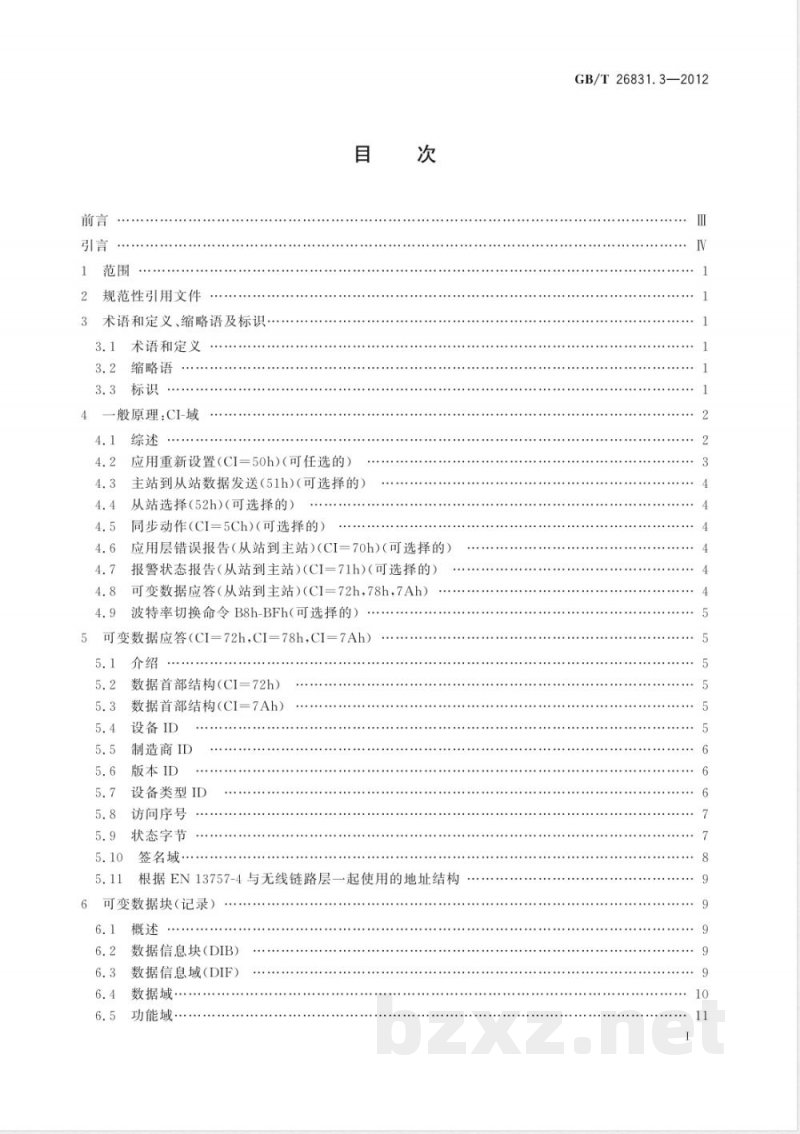

规范性引用文件
术语和定义、缩略语及标识·
术语和定义
缩略语
般原理：CI-域
应用重新设置（CI=50h）（可任选的）目
主站到从站数据发送（51h）（可选择的）从站选择（52h）（可选择的）
同步动作（CI=5Ch）（可选择的）次
应用层错误报告（从站到主站）（CI=70h)（可选择的）报警状态报告（从站到主站）（CI=71h)（可选择的）可变数据应答（从站到主站）（CI=72h，78h，7Ah）波特率切换命令B8h-BFh（可选择的）5可变数据应答（CI=72h,CI=78h,CI=7Ah）介绍
数据首部结构（CI=72h）
数据首部结构（CI=7Ah）
设备ID
制造商ID
版本ID
设备类型ID
访问序号
状态字节
签名域：
根据EN13757-4与无线链路层
一起使用的地址结构
可变数据块（记录）
6.1概述
数据信息块（DIB）
数据信息域（DIF)
数据域
功能域
GB/T26831.3—2012
GB/T 26831.3—2012

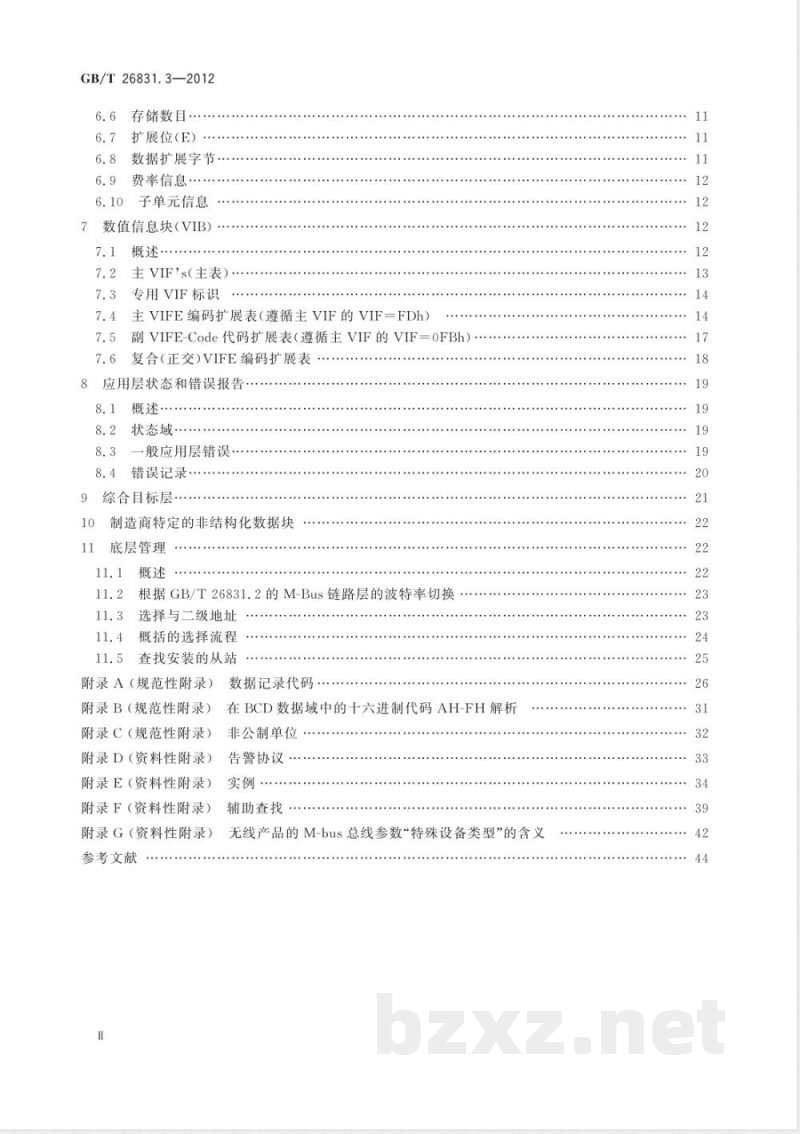

6.6存储数目·
6.7扩展位(E)
6.8数据扩展字节，
6.9费率信息
子单元信息
7数值信息块（VIB）
主VIF’s（主表）
专用VIF标识
主VIFE编码扩展表（遵循主VIF的VIF三FDh）副VIFE-Code代码扩展表（遵循主VIF的VIF=OFBh）7.6复合（正交）VIFE编码扩展表8应用层状态和错误报告
状态域·
·般应用层错误·
错误记录
综合目标层
制造商特定的非结构化数据块
底层管理
根据GB/T26831.2的M-Bus链路层的波特率切换二级地址
选择与二
概括的选择流程
查找安装的从站
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
参考文献
数据记录代码
在BCD数据域中的十六进制代码AH-FH解析非公制单位
告警协议
辅助查找
无线产品的M-bus总线参数“特殊设备类型”的含义12

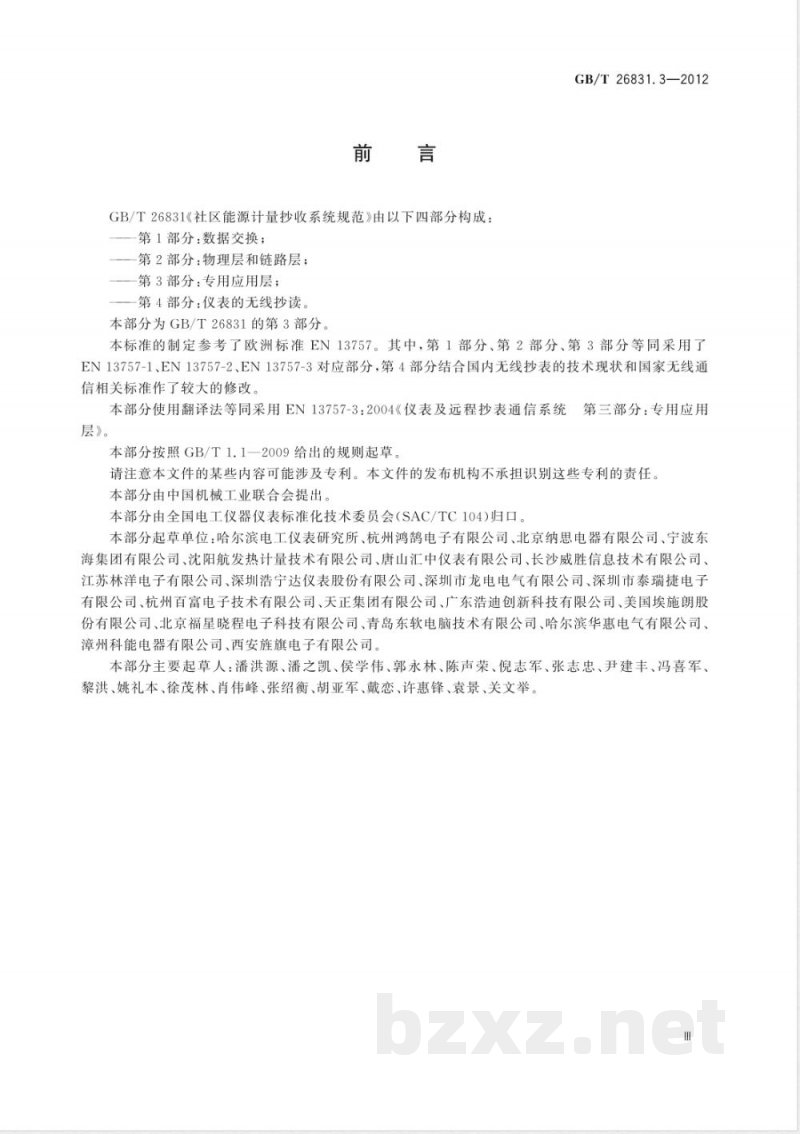

GB/T26831《社区能源计量抄收系统规范》由以下四部分构成：第1部分：数据交换；
—一第2部分：物理层和链路层；第3部分：专用应用层；
—第4部分：仪表的无线抄读。
本部分为GB/T26831的第3部分。GB/T26831.3—2012
本标准的制定参考了欧洲标准EN13757。其中，第1部分、第2部分、第3部分等同采用了EN13757-1、EN13757-2、EN13757-3对应部分，第4部分结合国内无线抄表的技术现状和国家无线通信相关标准作了较大的修改
本部分使用翻译法等同采用EN13757-3：2004《仪表及远程抄表通信系统第三部分：专用应用层》。
本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本部分由中国机械工业联合会提出本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本部分起草单位：哈尔滨电工仪表研究所、杭州鸿电子有限公司、北京纳思电器有限公司、宁波东海集团有限公司、沈阳航发热计量技术有限公司、唐山汇中仪表有限公司、长沙威胜信息技术有限公司、江苏林洋电子有限公司、深圳浩宁达仪表股份有限公司、深圳市龙电电气有限公司、深圳市泰瑞捷电子有限公司、杭州百富电子技术有限公司、天正集团有限公司、广东浩迪创新科技有限公司、美国埃施朗股份有限公司、北京福星晓程电子科技有限公司、青岛东软电脑技术有限公司、哈尔滨华惠电气有限公司、漳州科能电器有限公司、西安旗电子有限公司。本部分主要起草人：潘洪源、潘之凯、侯学伟、郭永林、陈声荣、倪志军、张志忠、尹建丰、冯喜军、黎洪、姚礼本、徐茂林、肖伟峰、张绍衡、胡亚军、戴恋、许惠锋、袁景、关文举。Ⅲ
GB/T 26831.3—2012
随着科技进步、经济发展和人们对能源使用管理要求的不断提高，社区（建筑及居住区）能源需求量（水、电、气、热）远程抄收及管理的技术应用进入快速发展阶段，涌现出了一批使用各类通讯技术、涉及各个计量领域的多种产品及技术方案。产品制造方和用户方迫切希望这些产品或系统能够遵循统一的标准。
因而，从1999年开始，国际电工委员会陆续发布了IEC62056系列标准；国内参照其内容制定发布了GB/T19882系列标准。该标准是开放式体系，很好地解决了互连性和互操作性的要求。该标准体系分成相对独立的几个部分制定，从而有利于标准本身的不断发展。这种科学方法及该标准的内容都为《社区能源计量抄收系统规范》国家标准的制定提供了很好的参考。同时，由于显而易见的原因，社区能源计量抄收系统与自动抄表系统具有很多相似或共通的内容，现实中产品也有互连互通的需求，《社区能源计量抄收系统规范》的制定应该要考虑与GB/T19882的协调本标准体系正是在上述背景下制定的，认识这一背景情况对理解本标准的制定思路和理解标准内容都是有益的。
本标准体系包含社区能源计量抄收系统中应用管理和底层通信两方面的内容。在应用管理方面，主要内容是COSEM（能源计量配套规范），利用仪表对象标识和接口对象方法建立模型，并进而描述了用于计量仪表和远程抄表的专用应用层。在底层通信方面涉及到包括双绞线基带（M-BUS）和短距离无线两种物理层、链路层的规范。本部分属于EN13757系列的一部分，EN13757适用于仪表及远程抄表通信系统。第一部分包括一般性描述和通讯协议。第二部分包括双绞线基带（M-Bus）的物理层和链路层。第四部分（目前准备咨询）描述了无线通信。
EN1434-3总线通信系统通常被称为M-BuS。其应用层描述了主要应用于仪表抄读的标准。它能够与各种支持传输可变长度的二进制透明报文的物理层、链路层和网络层共同使用。通常，EN13757-2（双绞线基带）和prEN13757-4（无线）或EN13757-1描述的物理层和链路层中的一个被使用。仪表通信系统的概要及其进一步的定义在EN13757-1中给出。本部分与原标准EN1434-3：1997的6.4到6.6条例的扩展一致。除了一些声明和实现提示之外1这个标准还包含了主要适用于组合式仪表的可选择扩展。由于技术发展，在这个标准里不再支持一些变量（固定格式和模式2三第一个长字节）。值得注意的是，这个部分仅仅包含了怎样将数据编码的指导（指示）。它超出了应用层标准定义的在什么情况下，哪个数据通过哪种类型的从站传输，或者哪个数据传输到从站后会有什么反应的任务。所以依照此标准，通过一个通用的主站软件（包含所有可选特征）确保从站的共存、公共通信和读取能力，但还不能确保在此标准下，仪表功能或通信上的交换性。对于几种仪表型号和类型，一组远程供热用户已经提供了完全互换所需的应用描述。他们可以通过m-bus用户团体的WWW服务器http：//www.m-bus.com/files/default.html(文件名：WG4N99R4.EXE，这是可扩展.doc文件）访问。I
1范围
社区能源计量抄收系统规范
第3部分：专用应用层
本部分规定了仪表的通信系统和仪表远程抄表的专用应用层，本部分适用于仪表的通信系统和仪表远程抄表。2规范性引用文件
GB/T 26831.3—2012
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T26831.2一2012社区能源计量抄收系统规范第2部分：物理层和链路层。术语和定义、缩略语及标识
3.1术语和定义
GB/T26831.2一2012界定的术语和定义适用于本文件。3.2
缩略语
下列缩略语适用于本文件。
DES：数据加密标准（DataEncryptionStandard）DRH：数据记录头（DataRecordHeader）DIB：数据信息块（DataInformationBlock)）DIF：数据信息域（Data InformationField)DIFE：数据信息扩展域（DataInformationFieldExtensions）VIB：数值信息块（ValueInformationBlock）VIF：数值信息域（ValueInformationField）VIFE：数值信息扩展域（ValueInformationFieldExtensions）RSP_UD：应答用户数据（RespondUserData）SEN_UD：发送用户数据到从站（SendUserDatatoslave）REQ_UD：请求用户数据（RequestUserData）MDH：制造商特性数据块（ManufacturerSpecificDataBlock）CI：控制信息域（ControlInformationField）E：扩展位（ExtensionBit)
3.3标识
十六进制数据后面加“h”标识。二进制数。
GB/T 26831.3—2012
一般原理：CI-域
所有应用层的报文长度是可变的。长度信息是链路层的一部分。为了能够正确地终止每个报文的解码，长度信息将被应用层告知。每个报文由一个CI域（控制信息，见表1)字节开始，以区别于不同的报文类型和应用功能。CI域也被低层应用于区别真正的应用层通信和管理指令。剩余的报文字节的意义也决定于CI域的值。
00h~4Fh
54h~58h
55h~5Bh
60h~6Fh
73h77h
7Bh80h
82h～8Fh
90h~97h
Aoh～AFh
B0～B7h
主站或从站使用的CI域代码
基于DLMS应用的保留
应用重新设置
数据发送（主站到从站）
从站选择
基于DLMS应用的保留
同步动作
从站到主站：应用错误报告
从站到主站：报警报告
从站到主站：可变格式数据跟随12字节数据头保留
从站到主站：无数据头的可变数据格式的应答保留
从站到主站：可变格式数据的应答跟随4字节数据头保留
为将来CEN-TC294-无线转发和应用层保留为将来CENELEC-TC205-网络/应用层保留保留
制造商特性（作废的）
制造商特性
制造商特性
设置波特率为300
设置波特率为600
Coh～FFh
表1（续）
设置波特率为1200
设置波特率为2400
设置波特率为4800
设置波特率为9600
设置波特率为19200
设置波特率为38400
GB/T26831.3—2012
注：CI代码50h，52h，5Ch，70h，71h，78h，7Ah，80h，81h，A0h-AFh和B8h-BFh是EN1434-3:1997标准可选择的兼容性的扩充。即使这些可选择的CI代码的功能在从站没有被实现，链路层协议可要求一个适当的链路层确认这些包含任何一个CI代码的SND_UD报文。在多字节记录当中，EN1434-3定义了2种可能的数据顺序。本标准仅支持多字节传输时最低有效字节被优先传输的模式。
4.2应用重新设置（CI=50h）（可任选的）4.2.1概述
使用CI代码50h，主站可以释放一个对从站应用层的重新设置命令。在它已经接收到这样一个应用重新设置后，每个从站自行决定哪个参数可以改变，例如哪个数据输出是缺省的。4.2.2应用层重新设置的子代码（可任选的）在CI=50h后面允许使用可选参数。如果后面跟随更多的字节，那么第一个字节是应用层重新设置的子代码，其余字节被忽略。应用层重新设置的子代码定义了报文的功能和主站请求的子报文。这个参数的数据类型是八位二进制。高四位字节定义了报文类型或者报文的应用，低四位字节定义了子报文的数量（数量的意思是设备特性）。对于从站为每一个应用层提供的单字节报文，低四位可以被忽略。子报文的数值0表示所有的报文被请求只有一个类型报文的从站可以忽略应用层重新设置和增加的参数。表2所示的代码可被用作第一个参数的高四位。
2CI=50h后的第一个参数的高四位字节代码表2
用户数据
简单账单
功能增强型账单
多费率账单
瞬时值
消费量
实际的固定日期的数值十日期
历史数值
用于调节
GB/T26831.3—2012
表2（续）
为管理而加载管理值
安装和启动
自行测试
注：表2由原标准的可选择单元扩展而来。4.3www.bzxz.net
主站到从站数据发送（51h）（可选择的）述
CI域代码51h用来指示数据从主站发送到从站（见图1），可变数据块（记录）
字节数量可变
制造商特性数据块(可选择的）
1字节
图1主站到从站的可变数据结构
总线地址，固定日期
高分辨值
可选择的制造商特性数据块
字节数量可变
注：这个数据结构除了固定的报头在这个方向上被忽略以外，其余的结构部分与从站到主站方向上的数据结构完全一致（详见第5章）。
4.4从站选择（52h）（可选择的）CI域码52h被用于可选择的第二地址的管理（见11.3）。4.5同步动作（CI=5Ch）（可选择的）CI码可被用于从站和主站的同步功能（例如：时钟同步）。特殊动作或参数的下载可能已准备好，但是它的最终实现被延迟到接收到这样一个特殊的CI域命令之后。这个CI域没有跟随数据，4.6应用层错误报告（从站到主站）（CI=70h）（可选择的）一般的应用错误报告详细情况见8.2。对于单个数据元的错误报告见8.3。4.7报警状态报告（从站到主站）（CI=71h）（可选择的）有关报警状态详细情况报告见附录D。4.8可变数据应答（从站到主站）（CI=72h，78h，7Ah）见第5章。
4.9波特率切换命令B8h-BFh（可选择的）这些可选的命令可通过主站切换从站的波特率。见11.2。5可变数据应答（CI=72h,CI=78h,CI=7Ah）5.1介绍
GB/T 26831.3—2012
对于可变数据应答的数据首部，CI域代码72h，78h，7Ah被用于指示在长报文（RSPUD）可变数据结构中使用了可选择的固定报头。注意：CI域代码78h和7Ah是从EN1434-3扩展来的，它们用于新的主站，以简化无线通信的集成。图2显示了表示数据的方式。
数据首部
0字节（CI=78h）
4字节(CI=7Ah)
12字节（CI=72h）
数据首部结构（CI=72h）
可变数据块
字节数量可变
生产特性数据块
1字节
图2在应答方向可变数据结构
可选的制造商特性数据
字节数量可变
用户数据的前12个字节由一个有固定长度和结构的数据块组成（见图3）。设备ID
4字节
制造商ID
2字节
5.3数据首部结构（CI=7Ah）
1字节
设备类型
1字节
访间序号
1字节
图3数据首部CI=72h
1字节
用户数据的前4个字节由一个有固定长度和结构的数据块组成（见图4）。签名
2字节
无线通信在未来的物理层和链路层标准使用这个CI域。在本标准内链路层地址包含制造商信息域、设备类型、版本和设备ID。所以在报文应用层部分，不需要固定报头CI=72h的8个字节。访问序号
1字节
1字节
2字节
图4数据首部CI=7Ah
5.4设备ID
设备ID是一个固定制造号码或者是可由用户改变的号码，采用8位压缩BCD码（4字节），取值范围从00000000到99999999。它可以在制造期间预先设置一个唯一号码，但其后可以更改，特别是当附加了另外一个唯一并且不可更改的制造号码的情形（DIF=0Ch，VIF=78h，见7.2）。5
