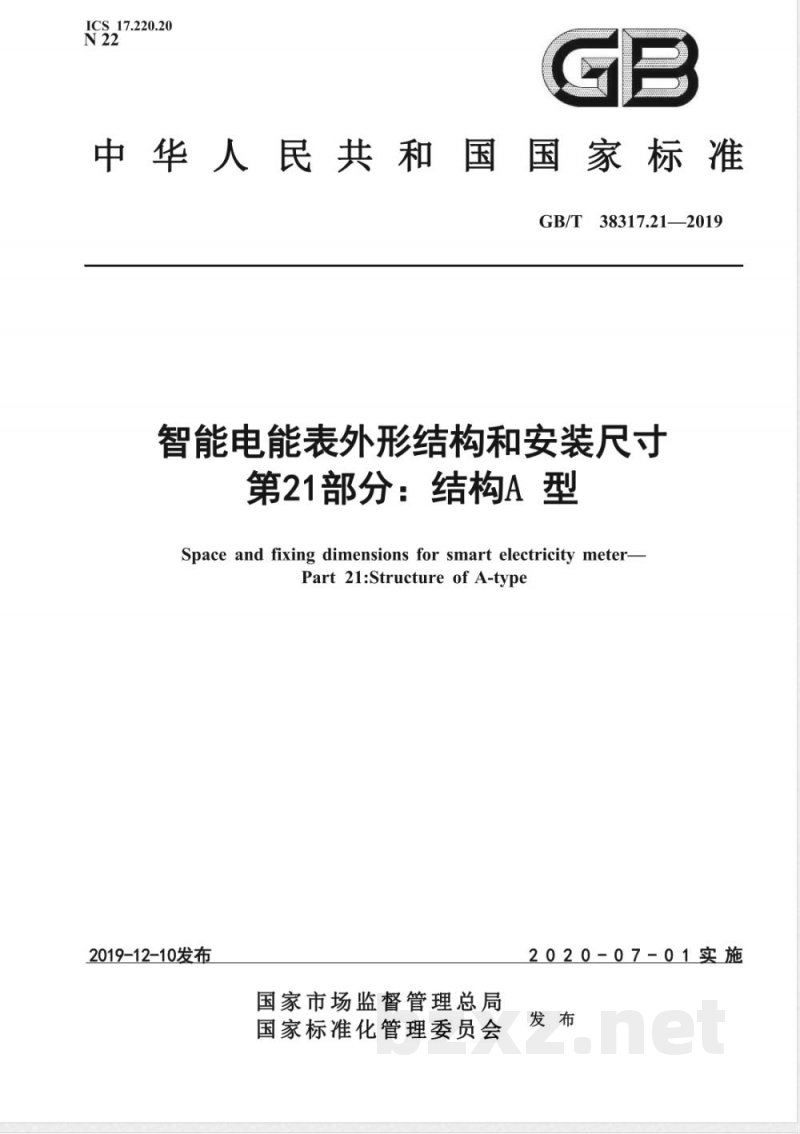

NS27202
中华人民共和国国家标准
GB/T38317.21—2019
智能电能表外形结构和安装尺寸第21部分：结构A型
Space and fixing dimensions for smart electricity meter-Part 21:Structure of A-type
2019-12-10发布
国家市场监督管理总局
国家标准化管理委员会
2020－07-01实施

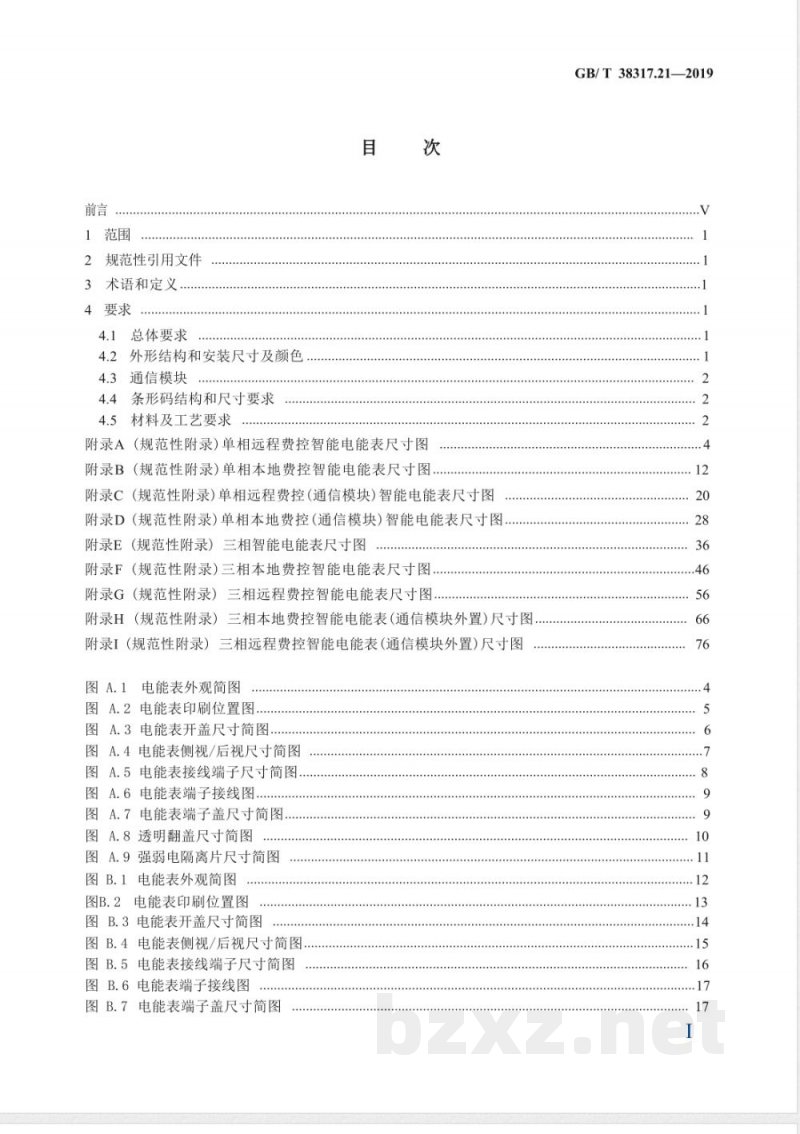

1范围
2规范性引用文件
3术语和定义
4要求
4.1总体要求
4.2外形结构和安装尺寸及颜色
4.3通信模块
4.4条形码结构和尺寸要求
4.5材料及工艺要求
附录A（规范性附录）单相远程费控智能电能表尺寸图附录B（规范性附录）单相本地费控智能电能表尺寸图附录C（规范性附录）单相远程费控（通信模块）智能电能表尺寸图附录D（规范性附录）单相本地费控（通信模块）智能电能表尺寸图附录E（规范性附录）三相智能电能表尺寸图附录F（规范性附录)三相本地费控智能电能表尺寸图附录G（规范性附录）三相远程费控智能电能表尺寸图，附录H（规范性附录）三相本地费控智能电能表（通信模块外置)尺寸图.附录I（规范性附录）三相远程费控智能电能表（通信模块外置）尺寸图图A.1电能表外观简图
图A.2电能表印刷位置图..
图A.3电能表开盖尺寸简图.
图A.4电能表侧视/后视尺寸简图图A.5电能表接线端子尺寸简图.图A.6电能表端子接线图..
图A.7电能表端子盖尺寸简图..
图A.8透明翻盖尺寸简图
图A.9强弱电隔离片尺寸简图
图B.1电能表外观简图
图B.2电能表印刷位置图
图B.3电能表开盖尺寸简图
图B.4电能表侧视/后视尺寸简图..图B.5电能表接线端子尺寸简图
图B.6电能表端子接线图
图B.7电能表端子盖尺寸简图
GB/T38317.21—2019
....17
GB/T38317.21—2019

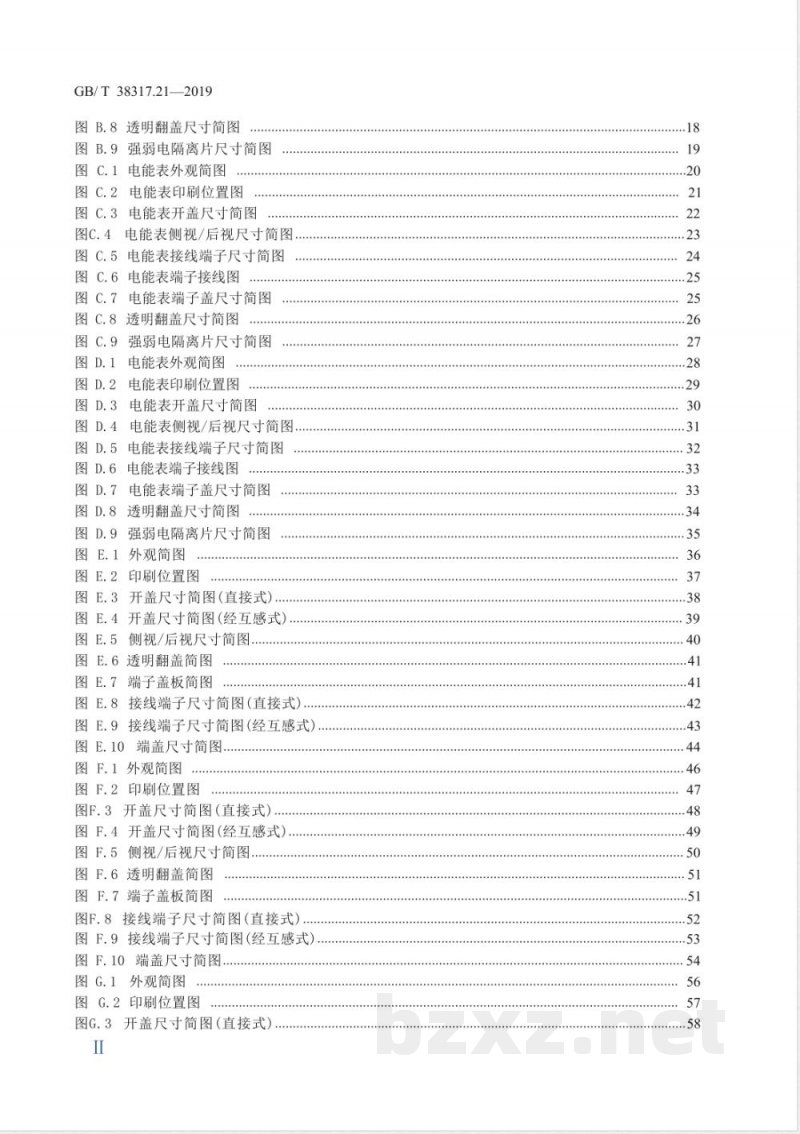

图B.8透明翻盖尺寸简图
图B.9强弱电隔离片尺寸简图
图C.1电能表外观简图
图C.2电能表印刷位置图
图C.3电能表开盖尺寸简图
图C.4电能表侧视/后视尺寸简图.图C.5电能表接线端子尺寸简图
图C.6电能表端子接线图
图C.7电能表端子盖尺寸简图
图C.8透明翻盖尺寸简图
图C.9强弱电隔离片尺寸简图
图D.1电能表外观简图
电能表印刷位置图
图D.3电能表开盖尺寸简图
电能表侧视/后视尺寸简图
电能表接线端子尺寸简图
电能表端子接线图
电能表端子盖尺寸简图
图D.8透明翻盖尺寸简图
图D.9强弱电隔离片尺寸简图
图E.1外观简图
图E.2印刷位置图
图E.3开盖尺寸简图（直接式）
图E.4开盖尺寸简图（经互感式）.图E.5
侧视/后视尺寸简图
图E.6透明翻盖简图
图E.7端子盖板简图
图E.8接线端子尺寸简图（直接式）.图E.9接线端子尺寸简图（经互感式）...图E.10端盖尺寸简图
图F.1外观简图
图F.2印刷位置图
图F.3开盖尺寸简图（直接式）
图F.4开盖尺寸简图（经互感式）.图F.5侧视/后视尺寸简图..
图F.6透明翻盖简图
图F.7端子盖板简图
图F.8接线端子尺寸简图（直接式），图F.9接线端子尺寸简图（经互感式)图F.10端盖尺寸简图
图G.1外观简图
图G.2印刷位置图
图G.3开盖尺寸简图（直接式）

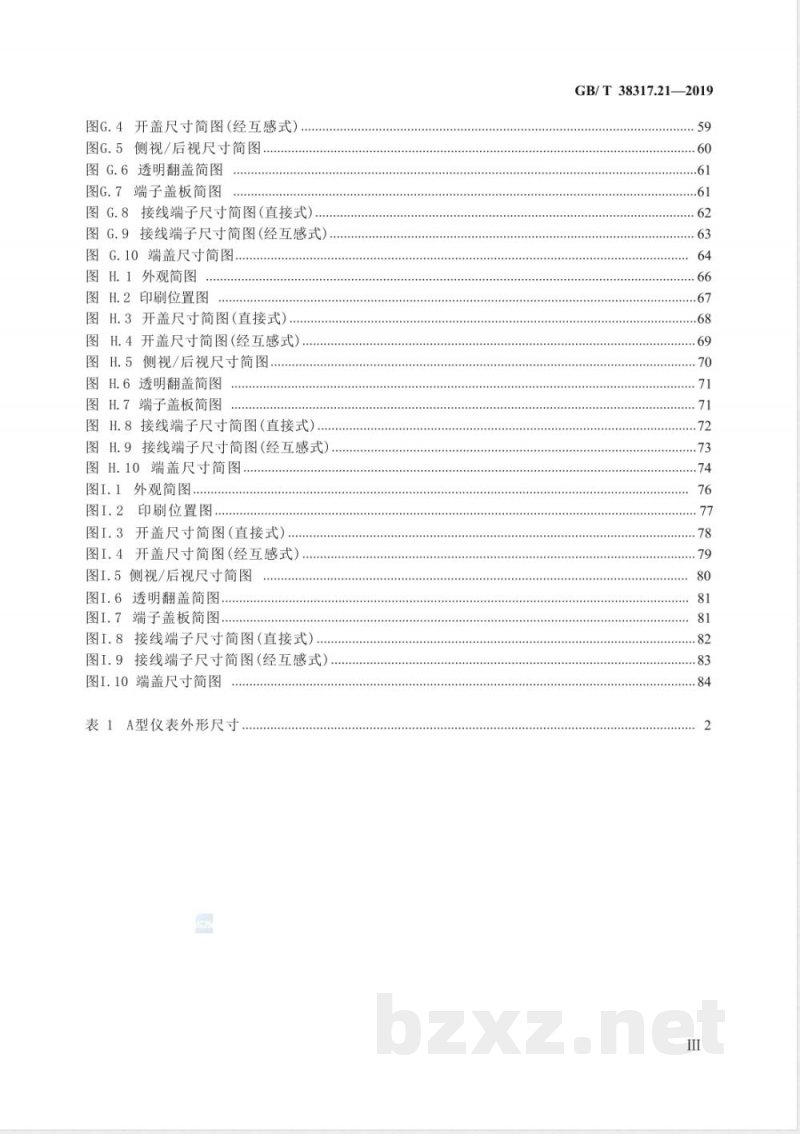

图G.4开盖尺寸简图（经互感式）图G.5侧视/后视尺寸简图
图G.6透明翻盖简图
图G.7端子盖板简图
图G.8接线端子尺寸简图（直接式），图G.9接线端子尺寸简图（经互感式)图G.10端盖尺寸简图
图H.1外观简图
图H.2印刷位置图
图H.3开盖尺寸简图（直接式）
图H.4开盖尺寸简图（经互感式）.图H.5侧视/后视尺寸简图...
图H.6透明翻盖简图
图H.7端子盖板简图
图H.8接线端子尺寸简图（直接式)，图H.9接线端子尺寸简图（经互感式)图H.10端盖尺寸简图
外观简图...
图I.2印刷位置图..
图I.3开盖尺寸简图（直接式）...图I.4开盖尺寸简图（经互感式）图I.5侧视/后视尺寸简图
图I.6透明翻盖简图.
图I.7端子盖板简图.
图I.8接线端子尺寸简图（直接式）.图I.9接线端子尺寸简图（经互感式）.图I.10端盖尺寸简图
表1A型仪表外形尺寸
GB/T 38317.21—2019

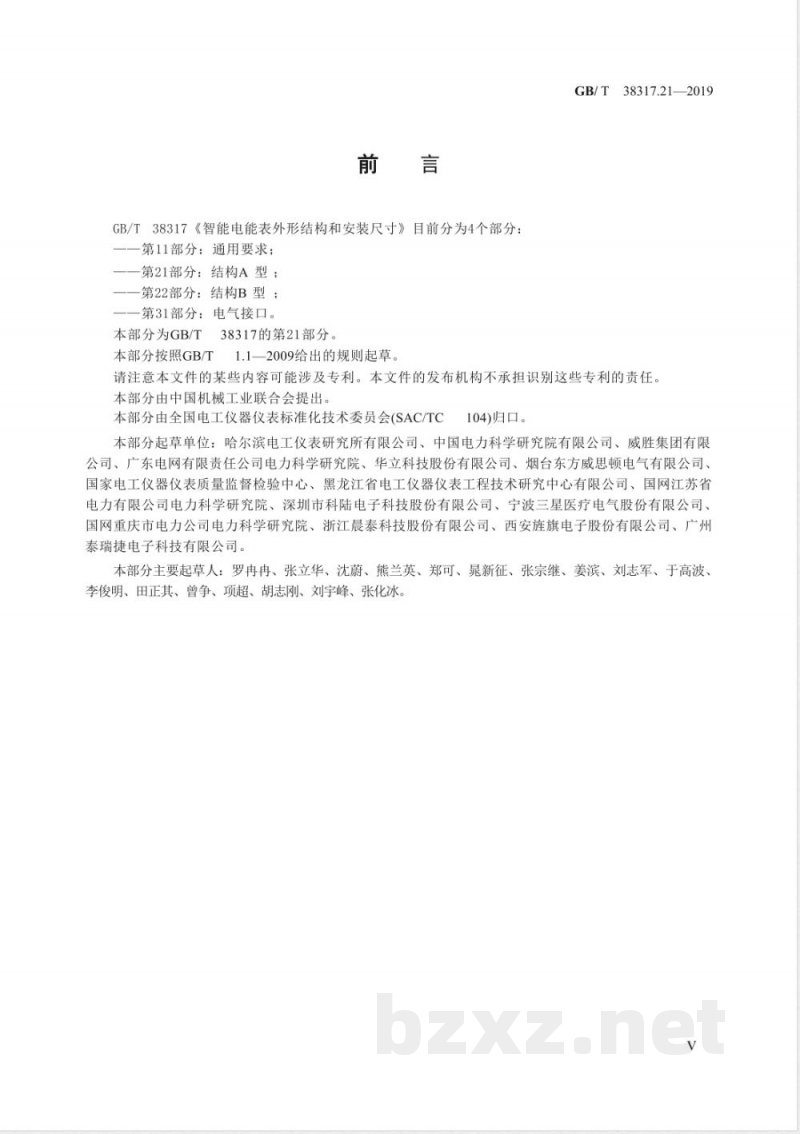

GB/T38317《智能电能表外形结构和安装尺寸》目前分为4个部分：一一第11部分：通用要求；
一第21部分：结构A型；
一一第22部分：结构B型；
第31部分：电气接口。
本部分为GB/T38317的第21部分。本部分按照GB/T
1.1—2009给出的规则起草。
GB/T38317.21—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会(SAC/TC104)归口。
本部分起草单位：哈尔滨电工仪表研究所有限公司、中国电力科学研究院有限公司、威胜集团有限公司、广东电网有限责任公司电力科学研究院、华立科技股份有限公司、烟台东方威思顿电气有限公司、国家电工仪器仪表质量监督检验中心、黑龙江省电工仪器仪表工程技术研究中心有限公司、国网江苏省电力有限公司电力科学研究院、深圳市科陆电子科技股份有限公司、宁波三星医疗电气股份有限公司、国网重庆市电力公司电力科学研究院、浙江晨泰科技股份有限公司、西安旌旗电子股份有限公司、广州泰瑞捷电子科技有限公司。
本部分主要起草人：罗冉冉、张立华、沈蔚、熊兰英、郑可、晃新征、张宗继、姜滨、刘志军、于高波、李俊明、田正其、曾争、项超、胡志刚、刘宇峰、张化冰。V
1范围
智能电能表外形结构和安装尺寸第21部分：结构A型
GB/T 38317.21—2019
GB/T38317的本部分规定了智能电能表结构A型电能表（以下简称“A型仪表”）的外形结构和安装尺寸、材料及工艺等型式要求。本部分适用于在标称频率为50Hz的电网安装使用的A型仪表。对于智能电能表其他结构型号可参考本部分使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T17215.211交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T
183472001128条码
GB/T38317.11一2019智能电能表外形结构和安装尺寸第11部分：通用要求GB/T38317.31一2019智能电能表外形结构和安装尺寸第31部分：电气接口3术语和定义
GB/T17215.211和GB/T38317.11一2019界定的术语和定义适用于本文件。4要求
4.1总体要求
单相、三相A型仪表的外形结构和安装尺寸除满足GB/T38317.11一2019外，还应满足4.2～4.5的要求。
4.2外形结构和安装尺寸及颜色
4.2.1外形尺寸
A型仪表的外形尺寸应满足表1的要求。GB/T 38317.21—2019
外形尺寸
A-I型
表1A型仪表外形尺寸
A-II型
注1:A-I型适用于A型单相费控智能电能表（远程不带通信模块）；A-II型适用于A型其他类型的单相智能电能表；A-III型适用于A型三相智能电能表。整表的宽度；C——
注2：A——整表的高度：B——
整表的厚度。
4.2.2安装尺寸及颜色
A型仪表的安装尺寸及颜色应满足以下要求：A-II型
单位为毫米
a)A型仪表的外形尺寸与安装尺寸、端子座结构及尺寸、LCD结构及尺寸、通信模块结构及尺寸以及电压和电流接线端子、辅助端子定义应符合附录A～附录I的要求；b)A型仪表的条码、卡槽、透明翻盖、指示灯、按键的相对位置应符合附录A～附录I的规定；c）端子盖内侧的接线图应符合附录A～附录I中端子接线图的要求；d)A型仪表的表盖颜色：色卡号PANTONE:CoolGray1U;e)A型仪表的表座颜色：色卡号PANTONE:CoolGray4U；f）端子座颜色：色卡号PANTONE:CoolGray4U。4.3通信模块
通信模块的尺寸及位置应符合GB/T38317.31—2019的要求。4.4条形码结构和尺寸要求
A型仪表的条形码结构和尺寸应满足以下要求：a）条形码结构、尺寸及相关要求应符合GB/T18347一2001的规定；布置位置见附录A～附录I；b）射频电子条码应安放在翻盖铭牌背面中心位置，4.5材料及工艺要求
4.5.1表座
A型仪表表座应满足以下要求：
a）表座应使用PC+(10±2)%GF
材料制成，不应使用回收材料；b）表座应耐腐蚀、抗老化，上紧螺钉后不应变形；采用嵌入式挂钩。
4.5.2表盖
A型仪表的表盖应满足以下要求：a）表盖应使用PC+(10±2)%GF
材料制成，不应使用回收材料：b）表盖的透明窗口应采用透明度好、阻燃、防紫外线的聚碳酸酯(PC)材料；c）表盖侧翻盖应采用透明度好、阻燃、防紫外线的聚碳酸酯(PC）材料（不应使用回收料）；开合顺畅，打开角度应≥165°；
d）表盖的封印螺钉处应作防脱处理；e）通信模块、电池盒、电池盒盖的材料应与表盖一致；f）表盖的封印螺钉应作防脱处理。4.5.3端子座及接线端子
A型仪表的端子座及接线端子应满足以下要求：GB/T 38317.21—2019
a）端子应采用HPb59-1铜或导电性能更好的材料，表面进行钝化、镀铬或镀镍处理；b）辅助接线端子受到轴内10N的压力时，接线端子不应松动和位移；强、弱电端子间应采用强弱电隔离板安全隔离，不打开隔离板无法接触强电部分金属件；强弱c）
电隔离板正面应有强电警告标识，应与端子座有效固定，不应因振动引起脱落，且开启方便，隔离板应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料或聚碳酸酯+玻纤（PC+GF）制
成(不应使用回收料）。
A型仪表除应符合GB/T38317.11—2019中5.5和以上的规定外，还应满足以下要求：a）端子座内接线端子号应刻印，不易磨损；b）三相A型仪辅助端子13号~17号不安装测试片，辅助端子18号注塑封堵：c）三相A型仪辅助端子27号、28号在单RS485时注塑封堵并不点漆：d）三相A型仪辅助电源端子11号、12号在无辅助电源时注塑封堵；e）单相A型仪辅助段子5号、6号在不使用时不装端子，注塑封堵，使用时不安装测试片。4.5.4封印及封印螺钉
A型仪表的封印及封印螺钉应满足以下要求：a）封印螺钉应采用HPb59-1铜、铁钝化、镀锌、镀铬或镀镍制成的十字、一字通用型螺钉。b）封印螺钉应采用防锈处理。
c)A型仪表除接线端子盖的装表封印外，还应具有出厂封印，出厂封印应为一次性编码封印。封印结构能防止未授权人打开表盖而触及电能表内部。在安装运行状态下，应能正面直接观察到封印状态。
d）表盖封印，左侧为检定封，右侧为出厂封，表盖侧翻盖(如有时)为维护封，端子盖（如有时)为现场封。
4.5.5端子盖
A型仪表的端子盖应满足以下要求：a）端子盖应使用PC或PC+(10+2)%GF材料制成，端子盖透明；b）端子盖内侧有接线图的，接线图采用模具蚀刻；c）单相智能电能表端子盖采用与表壳连体方式；端子盖可以向上翻转并能可靠固定，翻转角度应≥135°。
4.5.6铭牌
A型仪表的铭牌应满足以下要求：a）铭牌内容应符合有关标准和技术规范的规定，铭牌标识清晰、不褪色，带有条形码，条形码白底黑字；
b）铭牌上应有计量器具生产许可证和制造标准的标识；c）铭牌布置见附录A～附录I及相关要求；d）铭牌的液晶窗口应为通孔。
38317.21-2019
A.1电能表外观简图见图A.1。
附录A
(规范性附录)
单相远程费控智能电能表尺寸图认证标志
GB/TXXXXX-XXXX
XxXXXX型单相费控智能电能表
XX(XX)A
XXXXimp/kWh②回
N0.0123456789
ABC123456789
xXXX年
制造厂商名称
电能表外观简图
A.2电能表印刷位置图见图A.2。字高：3.2
字高：3.7
认证标志
字高2
GB/T xxXXX-—XXxX
xxxxxx型单相费控能电能
xxXx)A220V50HXXXimo/kW②
.012345678
ABC123456789
XXX年免费标准下载网bzxz
商名称
38317.21—2019
单位为毫米
字高：2.7
字高2.4
注1:所有仪表盘上字体均为黑体，颜色全部为黑色；铭牌底色的色号：PANTONE:CoolGray4U:色差控制在2.0之内。
注2：条码：激光印制成底层黑色，表层白色。注3：内置开关时标注“
一一”，外置时不标注。
注4：“②口！\的尺寸，如图所示。②
电能表印刷位置图
GB/T38317.21—2019
A.3电能表开盖尺寸简图见图A.3。5
中4，点红色漆
电能表开盖尺寸简图
涂红色漆
徐蓝色漆
单位为毫米
