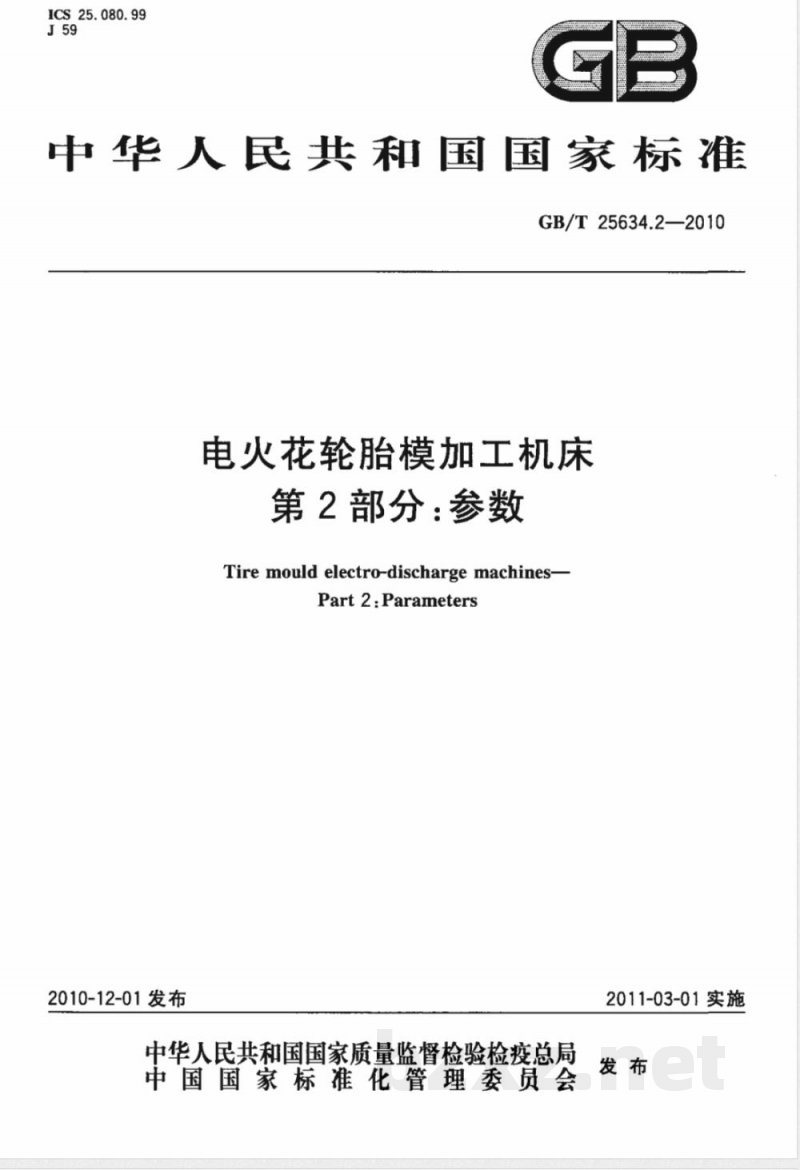

ICS25.080.99
中华人民共和国国家标准
GB/T25634.2—2010
电火花轮胎模加工机床
第2部分：参数
Tire mould electro-discharge machines-Part2:Parameters
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-03-01实施

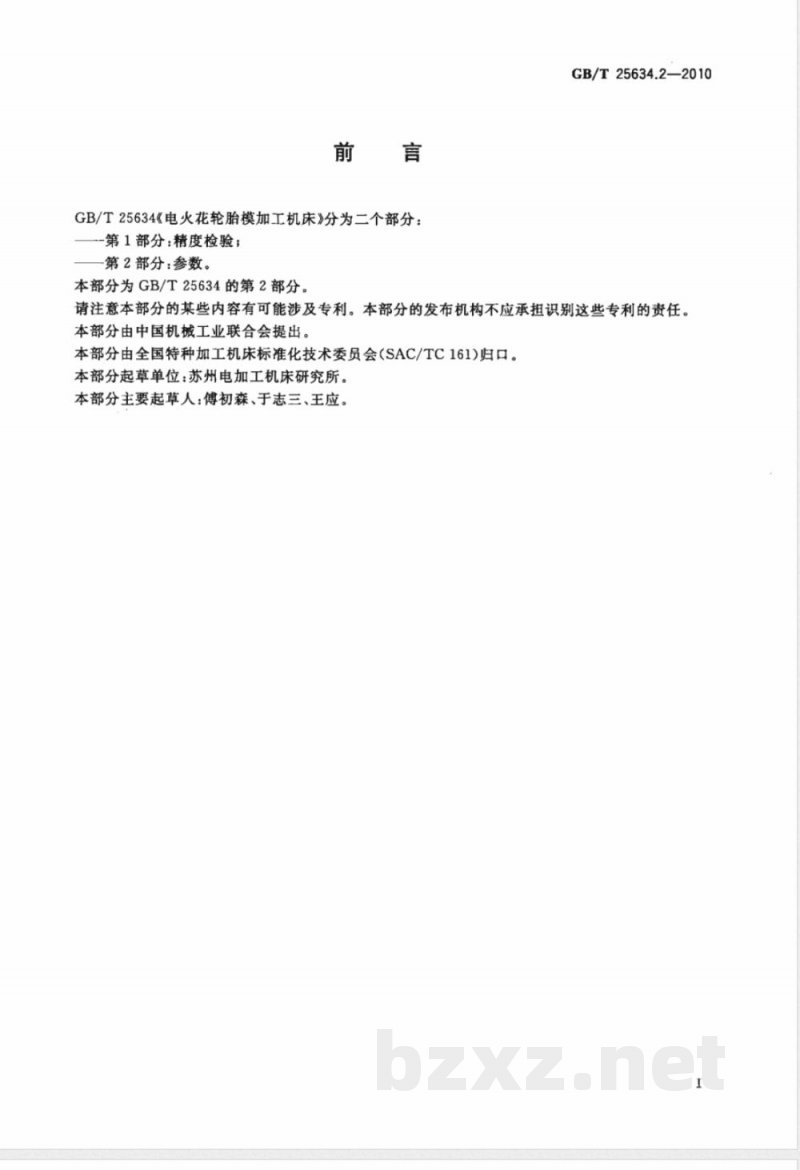

GB/T25634《电火花轮胎模加工机床》分为二个部分：第1部分：精度检验；
第2部分：参数。
本部分为GB/T25634的第2部分。GB/T25634.2—2010
请注意本部分的某些内容有可能涉及专利。本部分的发布机构不应承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国特种加工机床标准化技术委员会(SAC/TC161)归口。本部分起草单位：苏州电加工机床研究所。本部分主要起草人：傅初森、于志三、王应。I

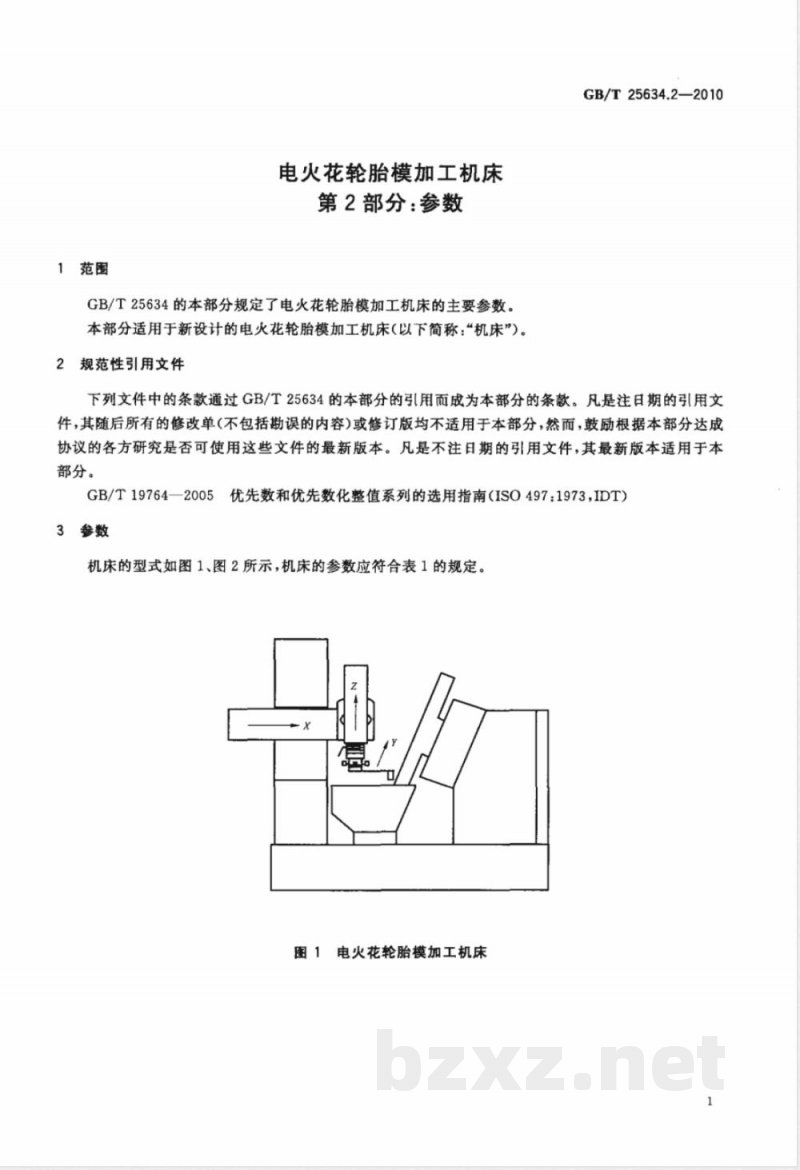

1范围
电火花轮胎模加工机床
第2部分：参数
GB/T25634的本部分规定了电火花轮胎模加工机床的主要参数。本部分适用于新设计的电火花轮胎模加工机床(以下简称：“机床”)。2规范性引用文件
GB/T25634.2—2010
下列文件中的条款通过GB/T25634的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T19764一2005优先数和优先数化整值系列的选用指南（ISO497：1973，IDT）3参数
机床的型式如图1、图2所示，机床的参数应符合表1的规定。图1电火花轮胎模加工机床
GB/T25634.2—2010
参数项目
工作台面直径D/mm
最大工件质量/kg
X轴行程/mm
Y轴行程/mm
乙轴伺服行程/mm
最大电极质量/kg此内容来自标准下载网

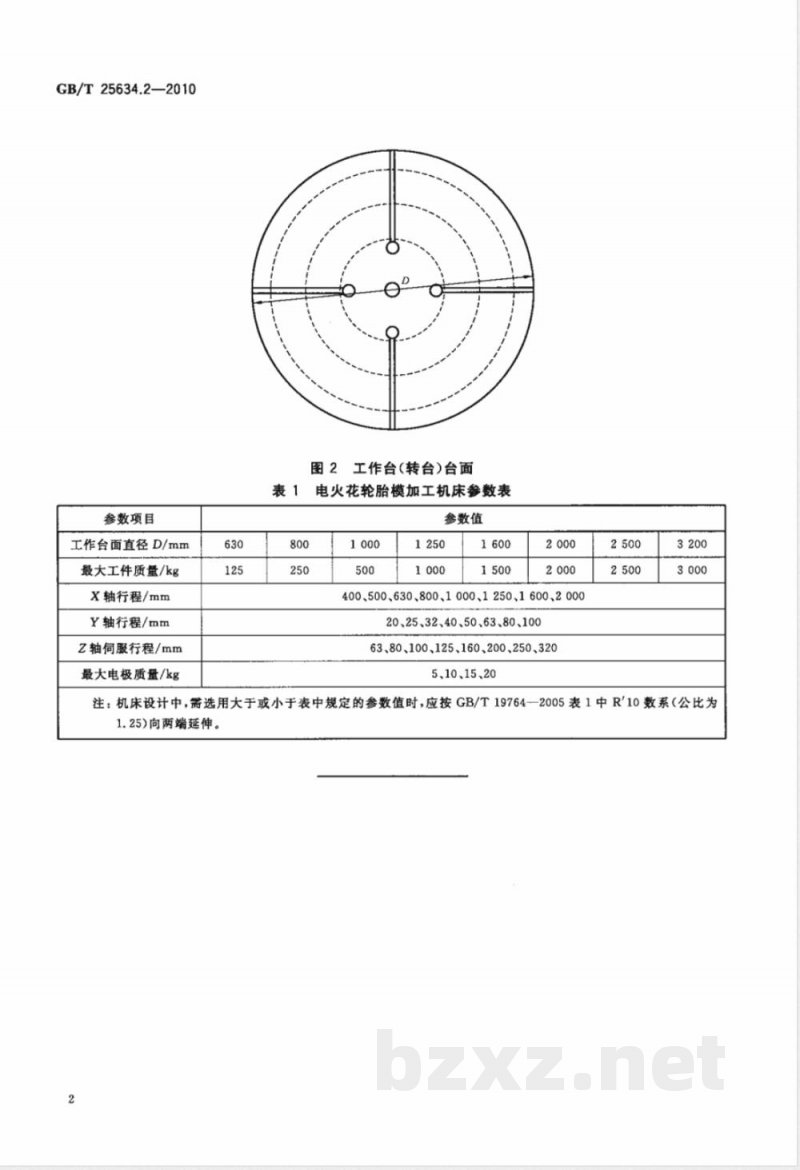

2工作台（转台)台面
电火花轮胎模加工机床参数表
参数值
400、500、630、800、1000、1250、1600、200020、25、32、40、50、63、80、10063、80、100、125、160、200、250、3205、10、15、20
注：机床设计中，需选用大于或小于表中规定的参数值时，应按GB/T19764-2005表1中R'10数系（公比为1.25)向两端延伸。
