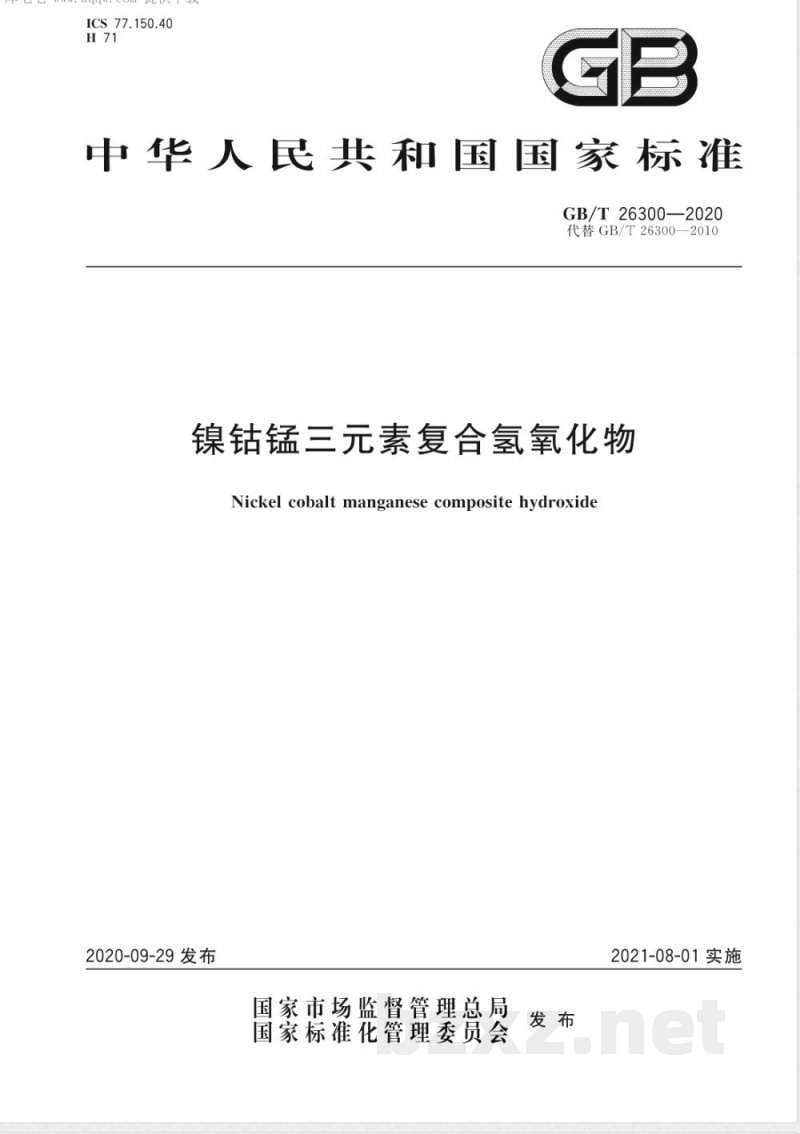

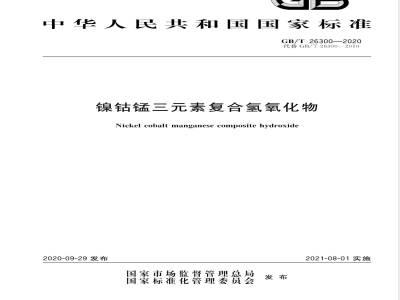

ICS77.150.40
中华人民共和国国家标准
GB/T26300—2020
代替GB/T26300—2010
镍钴锰三元素复合氢氧化物
Nickel cobalt manganese composite hydroxide2020-09-29发布
国家市场监督管理总局
国家标准化管理委员会
2021-08-01实施

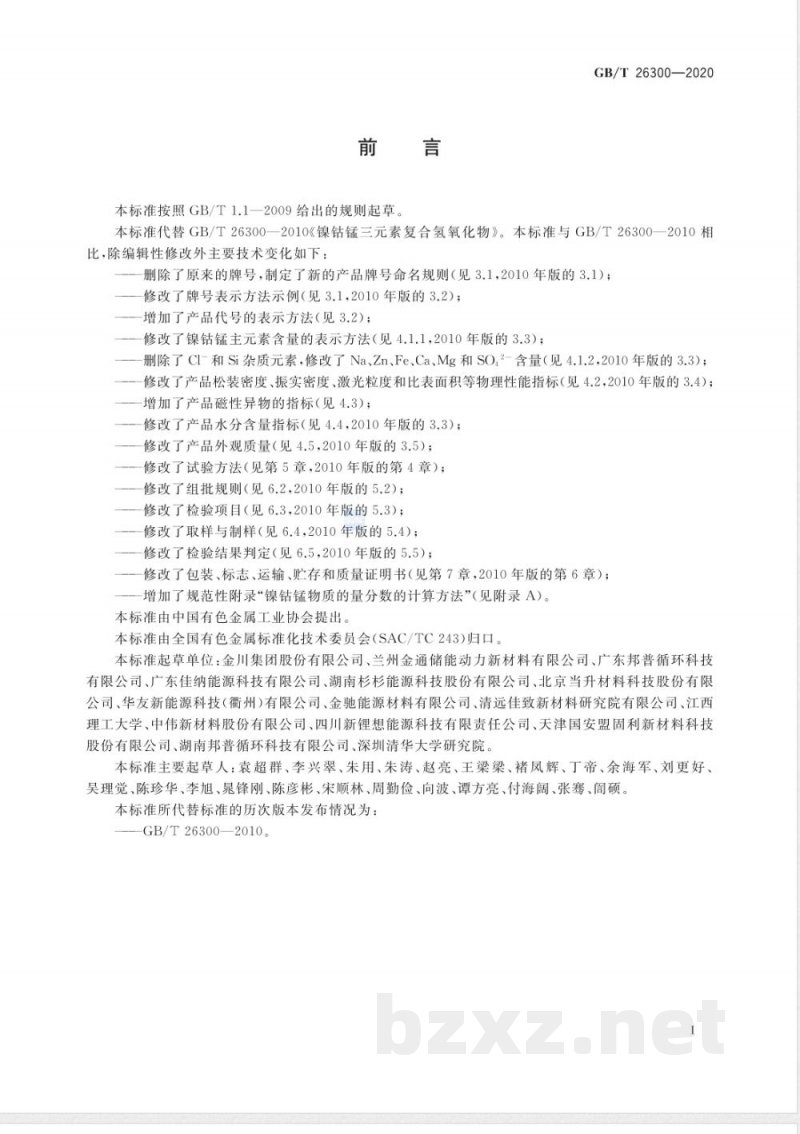

本标准按照GB/T1.1一2009给出的规则起草GB/T26300—2020
本标准代替GB/T26300一2010《镍钻锰三元素复合氢氧化物》。本标准与GB/T26300一2010相比，除编辑性修改外主要技术变化如下：删除了原来的牌号，制定了新的产品牌号命名规则（见3.1，2010年版的3.1）；修改了牌号表示方法示例（见3.1，2010年版的3.2）；增加了产品代号的表示方法（见3.2）；修改了镍钻锰主元素含量的表示方法（见4.1.1，2010年版的3.3）；删除了Cl-和Si杂质元素，修改了Na、Zn、Fe、Ca、Mg和SO,2-含量（见4.1.22010年版的3.3）；修改了产品松装密度、振实密度、激光粒度和比表面积等物理性能指标（见4.2，2010年版的3.4）；增加了产品磁性异物的指标（见4.3）；修改了产品水分含量指标（见4.4，2010年版的3.3）；修改了产品外观质量（见4.5，2010年版的3.5）；修改了试验方法（见第5章，2010年版的第4章）；修改了组批规则（见6.2，2010年版的5.2）；修改了检验项目（见6.3，2010年版的5.3）；修改了取样与制样（见6.4，2010年版的5.4）；修改了检验结果判定（见6.5，2010年版的5.5）；修改了包装、标志、运输、贮存和质量证明书（见第7章，2010年版的第6章）；增加了规范性附录“镍钴锰物质的量分数的计算方法”（见附录A）。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口，本标准起草单位：金川集团股份有限公司、兰州金通储能动力新材料有限公司、广东邦普循环科技有限公司、广东佳纳能源科技有限公司、湖南杉杉能源科技股份有限公司、北京当升材料科技股份有限公司、华友新能源科技（衢州）有限公司、金驰能源材料有限公司、清远佳致新材料研究院有限公司、江西理工大学、中伟新材料股份有限公司、四川新锂想能源科技有限责任公司、天津国安盟固利新材料科技股份有限公司、湖南邦普循环科技有限公司、深圳清华大学研究院本标准主要起草人：袁超群、李兴翠、朱用、朱涛、赵亮、王梁梁、褚凤辉、丁帝、余海军、刘更好、吴理觉、陈珍华、李旭、晃锋刚、陈彦彬、宋顺林、周勤俭、向波、谭方亮、付海阔、张骞、闾硕。本标准所代替标准的历次版本发布情况为：GB/T26300—2010。
库七七www.kqqw.com提供下载

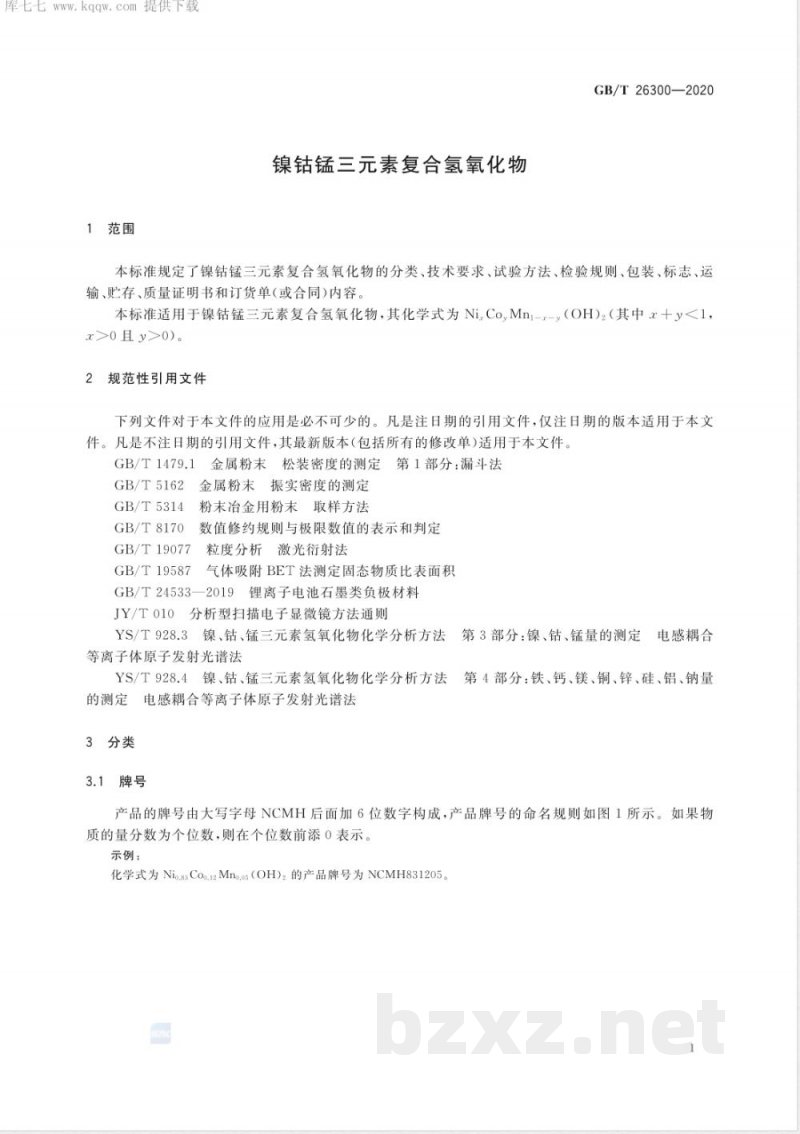

1范围
镍钻锰三元素复合氢氧化物
GB/T26300—2020
本标准规定了镍钻锰三元素复合氢氧化物的分类、技术要求、试验方法、检验规则、包装、标志、运输、贮存、质量证明书和订货单(或合同)内容本标准适用于镍钴锰三元素复合氢氧化物，其化学式为Ni.Co,Mn1--（OH)2（其中十y<1，>0且y>0)。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T1479.13
金属粉末松装密度的测定第1部分：漏斗法GB/T5162
GB/T5314
GB/T8170
GB/T19077
GB/T19587
金属粉末振实密度的测定
粉末冶金用粉末取样方法
数值修约规则与极限数值的表示和判定粒度分析激光衍射法
气体吸附BET法测定固态物质比表面积GB/T24533—2019锂离子电池石墨类负极材料JY/T010分析型扫描电子显微镜方法通则YS/T928.3镍、钻、锰三元素氢氧化物化学分析方法等离子体原子发射光谱法
第3部分：镍、钴、锰量的测定
电感耦合
YS/T928.4镍、钻、锰三元素氢氧化物化学分析方法长第4部分：铁、钙、镁、铜、锌、硅、铝、钠量的测定电感耦合等离子体原子发射光谱法3分类
3.1牌号
产品的牌号由大写字母NCMH后面加6位数字构成，产品牌号的命名规则如图1所示。如果物质的量分数为个位数，则在个位数前添0表示。示例：
化学式为Nio.83Coo.12Mno.05（OH）2的产品牌号为NCMH831205。C
库七七www.kqqw.com提供下载
GB/T26300—2020

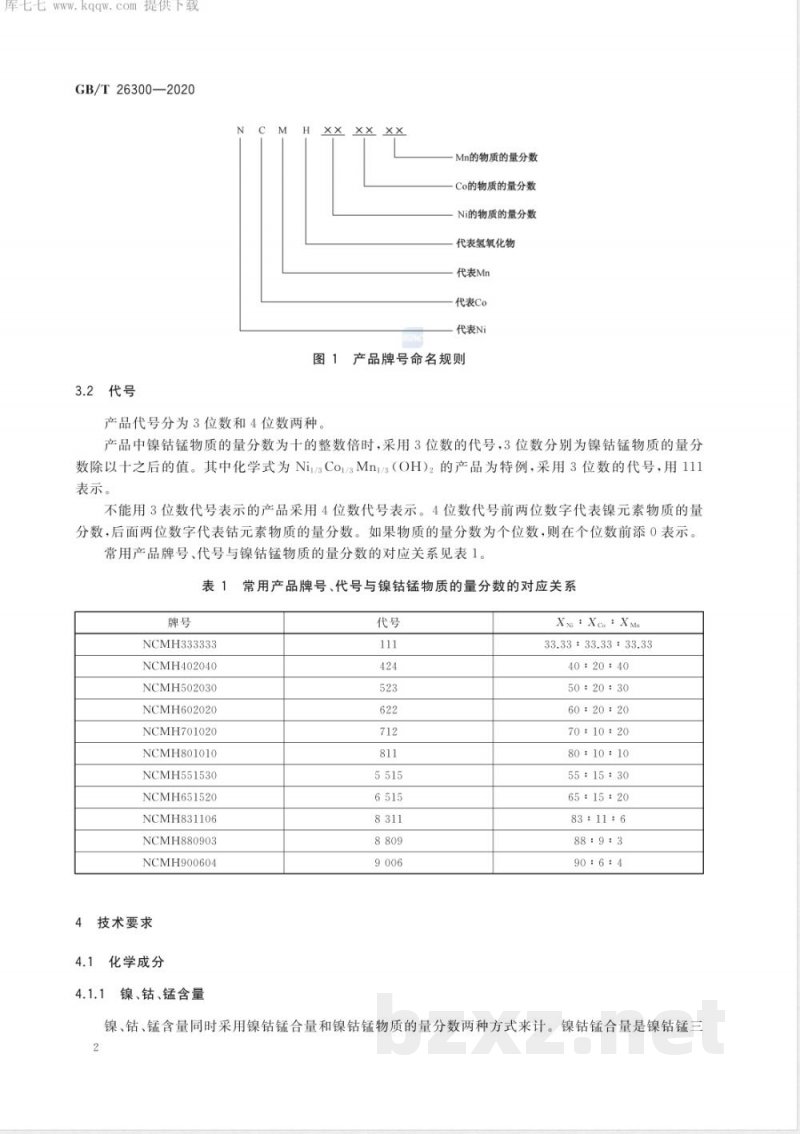

2代号
Mn的物质的量分数
Co的物质的量分数
Ni的物质的量分数
代表氢氧化物
代表Mn
代表Co
代表Ni
图1产品牌号命名规则
产品代号分为3位数和4位数两种。产品中镍钻锰物质的量分数为十的整数倍时，采用3位数的代号，3位数分别为镍钻锰物质的量分数除以十之后的值。其中化学式为Ni1/3Co1/sMn1/3（OH)2的产品为特例，采用3位数的代号，用111表示。
不能用3位数代号表示的产品采用4位数代号表示。4位数代号前两位数字代表镍元素物质的量分数，后面两位数字代表钻元素物质的量分数。如果物质的量分数为个位数，则在个位数前添0表示。常用产品牌号、代号与镍钻锰物质的量分数的对应关系见表1。表1常用产品牌号、代号与镍钴锰物质的量分数的对应关系牌号
NCMH333333
NCMH402040
NCMH502030
NCMH602020
NCMH701020
NCMH801010
NCMH551530
NCMH651520
NCMH831106
NCMH880903
NCMH900604
技术要求
化学成分
镍、钴、锰含量
Xni : Xca: XMn
33.33:33.33:33.33
40:20：40
50:20:30
60:20:20
70:10:20
80:10:10
55:15:30
65:15:20
83:11:6
88:9:3
90:6:4
镍、钻、锰含量同时采用镍钻锰合量和镍钻锰物质的量分数两种方式来计。镍钻锰合量是镍钻锰三2
库七七www.kqqw.com提供下载
GB/T26300—2020

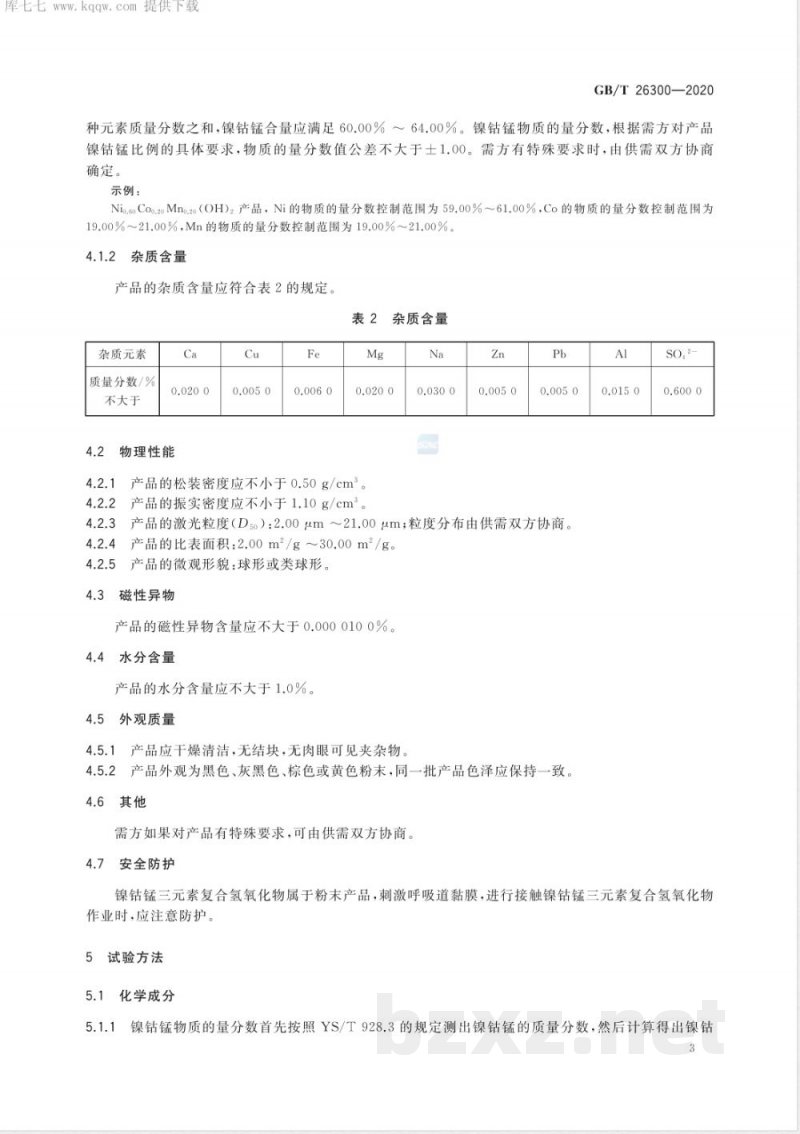

种元素质量分数之和，镍钻锰合量应满足60.00%～64.00%。镍钻锰物质的量分数，根据需方对产品镍钻锰比例的具体要求，物质的量分数值公差不大于士1.00。需方有特殊要求时，由供需双方协商确定。
示例：
Nia.6oCo.2aMno.20（OH)2产品，Ni的物质的量分数控制范围为59.00%～61.00%，Co的物质的量分数控制范围为19.00%～21.00%，Mn的物质的量分数控制范围为19.00%～21.00%。4.1.2杂质含量
产品的杂质含量应符合表2的规定。表2杂质含量
杂质元素
质量分数/%
不大于
物理性能
产品的松装密度应不小于0.50g/cm2。产品的振实密度应不小于1.10g/cm。Na
产品的激光粒度（D50）：2.00μm～21.00um；粒度分布由供需双方协商。产品的比表面积：2.00m/g30.00m2/g。4.2.5
产品的微观形貌：球形或类球形。4.3
磁性异物
产品的磁性异物含量应不大于0.0000100%。4.4水分含量
产品的水分含量应不大于1.0%。4.5外观质量
4.5.1产品应干燥清洁，无结块，无肉眼可见夹杂物。4.5.2产品外观为黑色、灰黑色、棕色或黄色粉末，同一批产品色泽应保持一致。4.6其他
需方如果对产品有特殊要求，可由供需双方协商。4.7安全防护
镍钻锰三元素复合氢氧化物属于粉末产品，刺激呼吸道黏膜，进行接触镍钻锰三元素复合氢氧化物作业时，应注意防护。
5试验方法
5.1化学成分
5.1.1镍钻锰物质的量分数首先按照YS/T928.3的规定测出镍钻锰的质量分数，然后计算得出镍钻3
ttwww.kqqw.com提供下载
GB/T26300—2020
锰物质的量分数，计算方法应符合附录A的规定，5.1.2镍钻锰合量、铅、硫酸根的测定方法由供需双方协商。5.1.3铁、钙、镁、铜、锌、铝、钠含量的测定按照YS/T928.4的规定进行。5.2物理性能
5.2.1松装密度测定按照GB/T1479.1的规定进行。5.2.2振实密度测定按照GB/T5162的规定进行。5.2.3激光粒度（D5o）的测定按照GB/T19077的规定进行。5.2.4比表面积按照GB/T19587的规定进行。5.2.5产品颗粒微观形貌观测按照JY/T010的规定进行。5.3
磁性异物
产品磁性异物含量的测定按GB/T24533一2019中附录K的规定进行。5.4水分含量
产品水分含量的测定方法由供需双方协商。5.5外观质量
产品的外观质量由目视检查。
6检验规则
6.1检查和验收
6.1.1供方质量监督部门负责对产品进行检验，保证产品符合本标准或订货单（或合同）规定，并填写质量证明书。
6.1.2需方可对收到的产品进行检验，如检验结果与本标准或订货单（或合同）规定不符，可在收到产品之日起15d内向供方提出，由供需双方协商解决，如需仲裁，仲裁取样在需方，由供需双方共同进行。6.2组批
产品应成批提交检验，每批应由同一生产周期、同一牌号、同一规格的镍钻锰三元素复合氢氧化物组成，单批重量不大于10t。
6.3检验项目
每批产品应进行化学成分、物理性能、水分含量、磁性异物和外观质量的检验。6.4取样与制样
6.4.1外观质量的检验逐桶（袋）进行。6.4.2化学成分、物理性能、水分含量、磁性异物的检验取样，按照GB/T5314的规定进行。每批取样量不少于5kg。此内容来自标准下载网
6.5检验结果的判定
6.5.1按GB/T8170规定的修约值比较法判定检验结果是否符合本标准。6.5.2产品化学成分、物理性能、磁性异物或水分含量指标如有一项不符合本标准规定时，判该批产品4
库七七www.kqqw.com提供下载
不合格。
6.5.3产品外观质量不符合本标准规定时，判该桶（袋)产品不合格、包装、标志、运输、贮存和质量证明书7.1包装
GB/T26300—2020
7.1.1桶：产品采用内衬铝塑袋或PE袋的纸桶或塑料桶包装，密封，每桶净重25kg。2吨袋：产品采用内衬铝塑袋或PE袋的编织袋包装，密封，每袋净重500kg～1000kg。7.1.2
需方对包装有特殊要求时，由供需双方协商确定标志
产品外包装应印有商标以及标签，其上注明：a)
供方名称和地址；
产品名称；
批号；
净重；
生产日期；
本标准编号；
防潮字样或标志。
运输和贮存
产品应堆放于通风干燥处，运输及贮存时应防止包装破裂及受潮结块。产品自生产之日起，保质期为1年。
质量证明书
每批产品应附有质量证明书，注明：供方名称、地址、联系电话；
产品名称；
牌号；
批号、批重、件数；
分析检测结果及检验部门印记：本标准编号；
生产日期。
订货单(或合同)内容
订购本标准所列产品的订货单（或合同）内应包含以下内容：a)
产品名称；
牌号；
化学成分及物理性能的特殊要求；数量；
本标准编号；
其他。
ttwww.kqqw.com提
供下载
GB/T 26300—2020
A.1计算方法
附录A
（规范性附录）
镍钴锰物质的量分数的计算方法镍钻锰三元素复合氢氧化物中镍的物质的量分数用rNi计，数值以百分数（%）表示，按式（A.1）A.1.1
计算：
WNi/58.69
wn/58.69+wc/58.93+wm/54.94×100Ni
式中：
镍的物质的量分数，%；
镍的质量分数，%；
钻的质量分数，%；
锰的质量分数，%。
........( A.l )
A.1.2镍钻锰三元素复合氢氧化物中钻的物质的量分数用rc计，数值以百分数（%)表示，按式（A.2)计算：
aco/58.93
m/58.69+wo/58.93+wm/54.94×100rco
式中：
钻的物质的量分数，%；
镍的质量分数，%；
钻的质量分数，%；
锰的质量分数，%。
++++++++++++++++++( A.2 )
A.1.3镍钻锰三元素复合氢氧化物中锰的物质的量分数用Mm计，数值以百分数（%）表示，按式（A.3）计算：
WMn/54.94
ww/58.69+wo/58.93+wm/54.94×100CMn
式中：
锰的物质的量分数，%；
镍的质量分数，%；
钻的质量分数，%；
锰的质量分数，%。
A.2数据处理
按GB/T8170规定的修约至0.01，记录计算结果。6
..............A.3
