ICS17.220.20
中华人民共和国国家标准
GB/T7676.4—2017
代替GB/T7676.4—1998
直接作用模拟指示电测量仪表及其附件第4部分：频率表的特殊要求
Direct acting indicating analogue electrical measuring instruments andtheir accessories--Part 4:Special requirements for frequency meters2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施

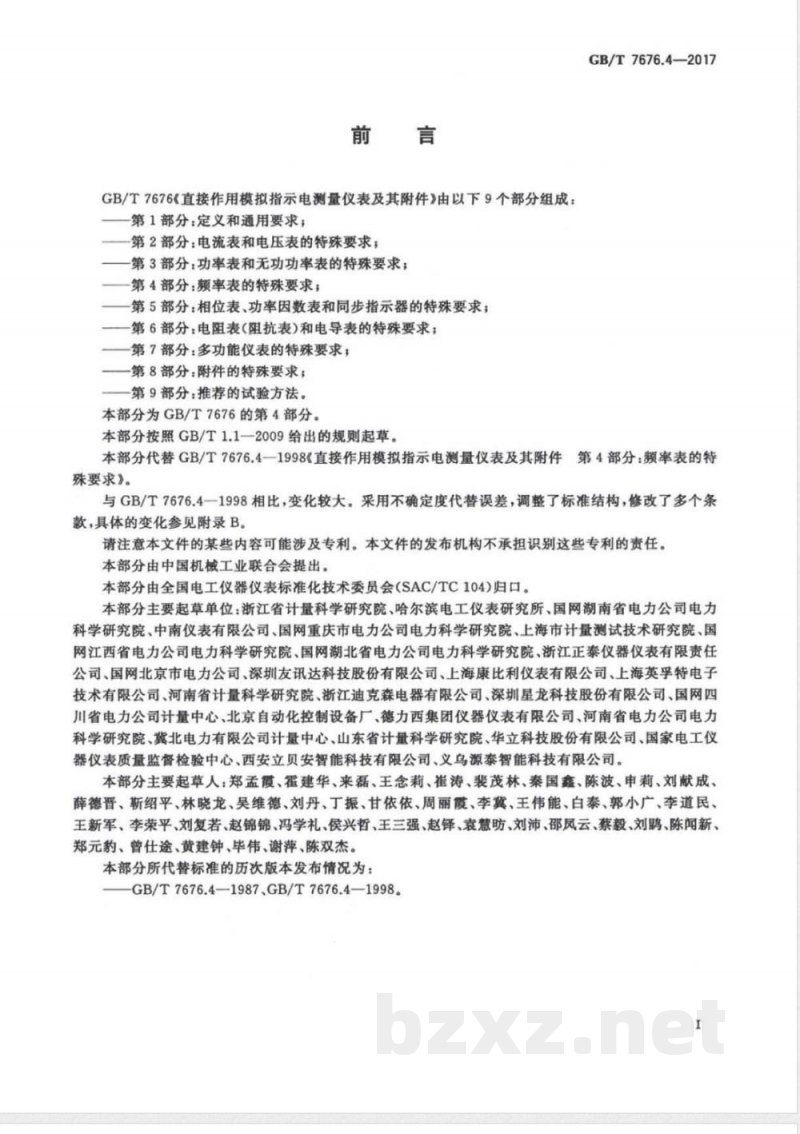

GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：第1部分：定义和通用要求；
一第2部分：电流表和电压表的特殊要求；一第3部分：功率表和无功功率表的特殊要求；一第4部分：频率表的特殊要求；一第5部分：相位表、功率因数表和同步指示器的特殊要求；一第6部分：电阻表（阻抗表）和电导表的特殊要求；第7部分：多功能仪表的特殊要求，第8部分：附件的特殊要求；
一第9部分：推荐的试验方法。
本部分为GB/T7676的第4部分。
本部分按照GB/T1.1—2009给出的规则起草。GB/T7676.4—2017
本部分代替GB/T7676.4一1998《直接作用模拟指示电测量仪表及其附件第4部分：频率表的特殊要求》。
与GB/T7676.4一1998相比，变化较大。采用不确定度代替误差，调整了标准结构，修改了多个条款，具体的变化参见附录B。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本部分主要起草单位：浙江省计量科学研究院、哈尔滨电工仪表研究所、国网湖南省电力公司电力科学研究院、中南仪表有限公司、国网重庆市电力公司电力科学研究院、上海市计量测试技术研究院、国网江西省电力公司电力科学研究院、国网湖北省电力公司电力科学研究院、浙江正泰仪器仪表有限责任公司、国网北京市电力公司、深圳友讯达科技股份有限公司、上海康比利仪表有限公司、上海英孚特电子技术有限公司、河南省计量科学研究院、浙江迪克森电器有限公司、深圳星龙科技股份有限公司、国网四川省电力公司计量中心，北京自动化控制设备厂、德力西集团仪器仪表有限公司、河南省电力公司电力科学研究院、冀北电力有限公司计量中心、山东省计量科学研究院、华立科技股份有限公司、国家电工仪器仪表质量监督检验中心、西安立贝安智能科技有限公司、义乌源泰智能科技有限公司。本部分主要起草人：郑孟霞、霍建华、来磊、王念莉、涛、裴茂林、秦国鑫、陈波、申莉、刘献成、薛德晋、靳绍平、林晓龙、吴维德、刘丹、丁振、甘依依、周丽霞、李、王伟能、白泰、郭小广、李道民、王新军、李荣平、刘复若、赵锦锦、冯学礼、侯兴哲、王三强、赵铎、袁慧防、刘沛、邵凤云、蔡毅、刘鹏、陈闻新、郑元豹、曾仕途、黄建钟、毕伟、谢萍、陈双杰。本部分所代替标准的历次版本发布情况为：-GB/T7676.41987GB/T7676.4—1998。I

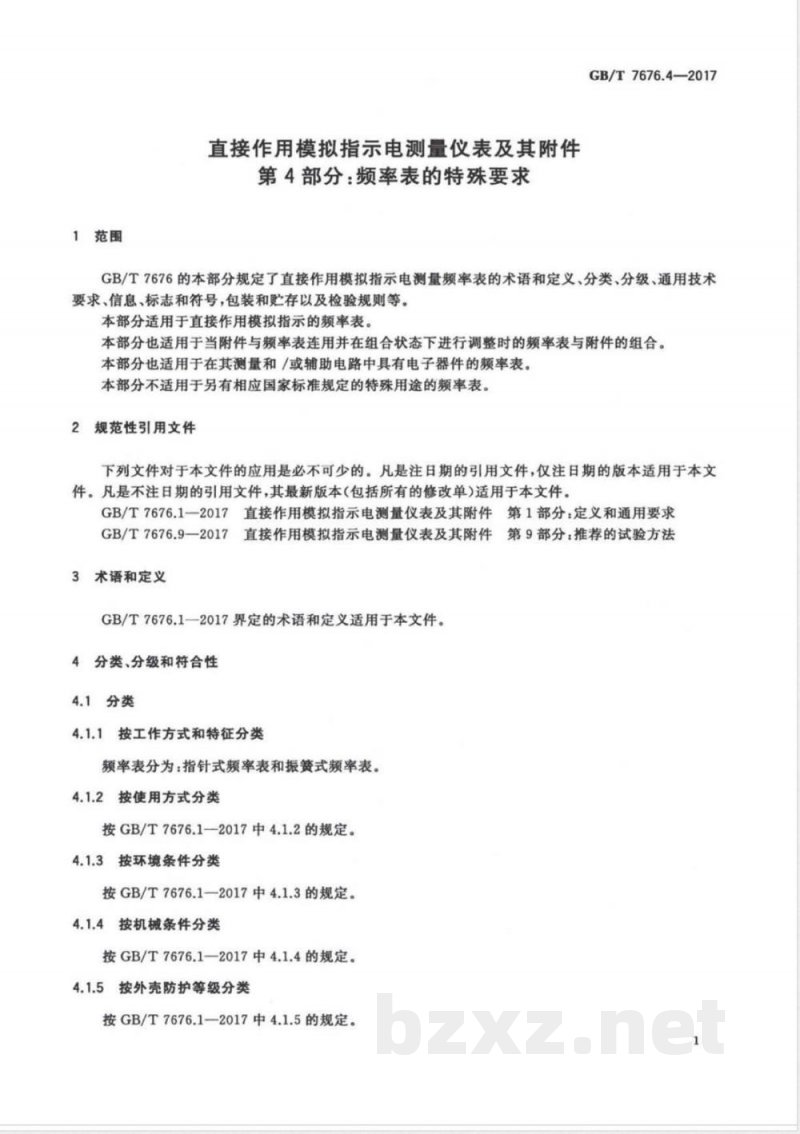

1范围
直接作用模拟指示电测量仪表及其附件第4部分：频率表的特殊要求
GB/T7676.4—2017
GB/T7676的本部分规定了直接作用模拟指示电测量频率表的术语和定义、分类、分级、通用技术要求、信息、标志和符号，包装和贮存以及检验规则等。本部分适用于直接作用模拟指示的频率表。本部分也适用于当附件与频率表连用并在组合状态下进行调整时的频率表与附件的组合。本部分也适用于在其测量和/或辅助电路中具有电子器件的频率表。本部分不适用于另有相应国家标准规定的特殊用途的频率表。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7676.1一2017、直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求GB/T7676.9一2017直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法3术语和定义
GB/T7676.1一2017界定的术语和定义适用于本文件。4分类、分级和符合性
4.1分类
4.1.1按工作方式和特征分类
频率表分为：指针式频率表和振贫式频率表。4.1.2按使用方式分类
按GB/T7676.1—2017中4.1.2的规定。4.1.3
按环境条件分类
按GB/T7676.1—2017中4.1.3的规定。4.1.4按机械条件分类
按GB/T7676.1—2017中4.1.4的规定。5按外壳防护等级分类
按GB/T7676.1—2017中4.1.5的规定。1
GB/T7676.4—2017

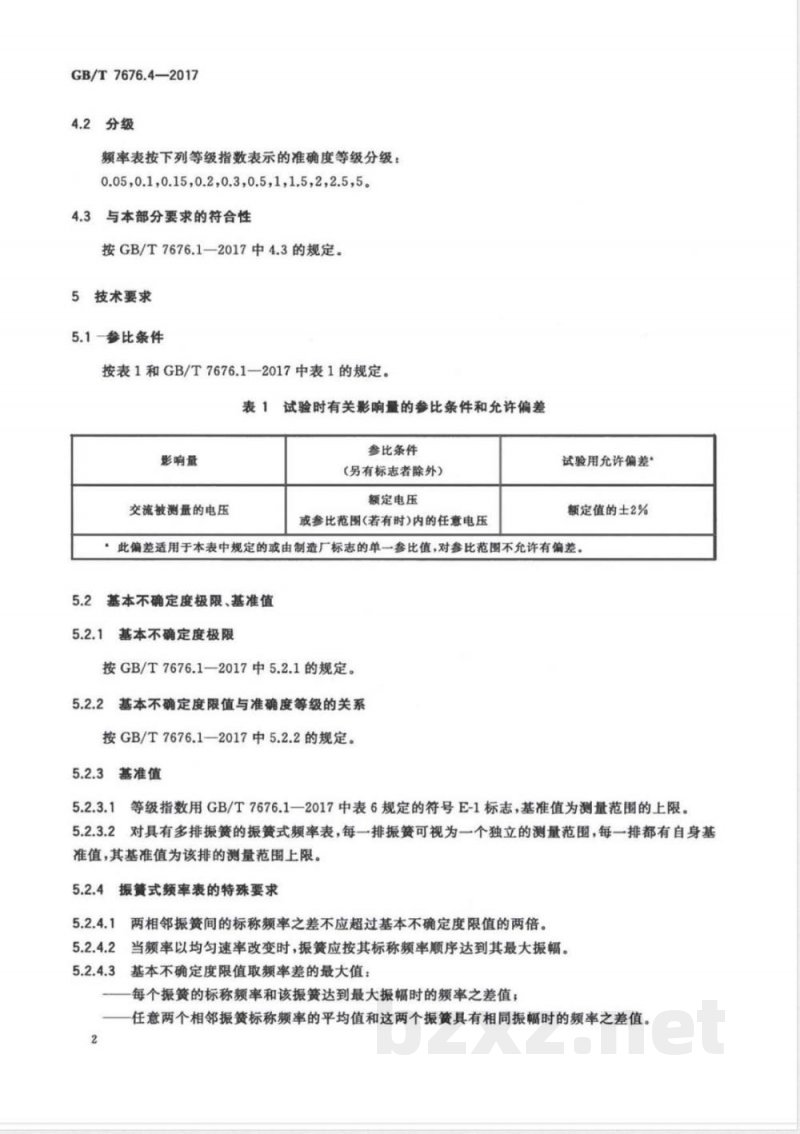

4.2分级
频率表按下列等级指数表示的准确度等级分级：0.05,0.1,0.15,0.2,0.3,0.5,1，1.5,2,2.5,5。4.3与本部分要求的符合性
按GB/T7676.1—2017中4.3的规定。5技术要求
5.1参比条件
按表1和GB/T7676.1—2017中表1的规定。表1试验时有关影响量的参比条件和允许偏差影响量
交流被测量的电压
参比条件
(另有标志者除外）
额定电压
或参比范围（若有时）内的任意电压试验用允许偏差”
额定值的士2%
：此偏差适用于本表中规定的或由制造厂标志的单一参比值，对参比范围不允许有偏差。5.2基本不确定度极限、基准值
5.2.1基本不确定度极限
按GB/T7676.1—2017中5.2.1的规定。2基本不确定度限值与准确度等级的关系5.2.2
按GB/T7676.1—2017中5.2.2的规定。5.2.3基准值
5.2.3.1等级指数用GB/T7676.1一2017中表6规定的符号E-1标志，基准值为测量范围的上限。5.2.3.2对具有多排振簧的振簧式频率表，每一排振可视为一个独立的测量范围，每一排都有自身基准值，其基准值为该排的测量范围上限。振簧式频率表的特殊要求
5.2.4.1两相邻振簧间的标称频率之差不应超过基本不确定度限值的两倍。：当频率以均匀速率改变时，振簧应按其标称频率顺序达到其最大振幅。5.2.4.2
5.2.4.3基本不确定度限值取频率差的最大值：每个振簧的标称频率和该振簧达到最大振幅时的频率之差值；任意两个相邻振贫标称频率的平均值和这两个振贫具有相同振幅时的频率之差值。2

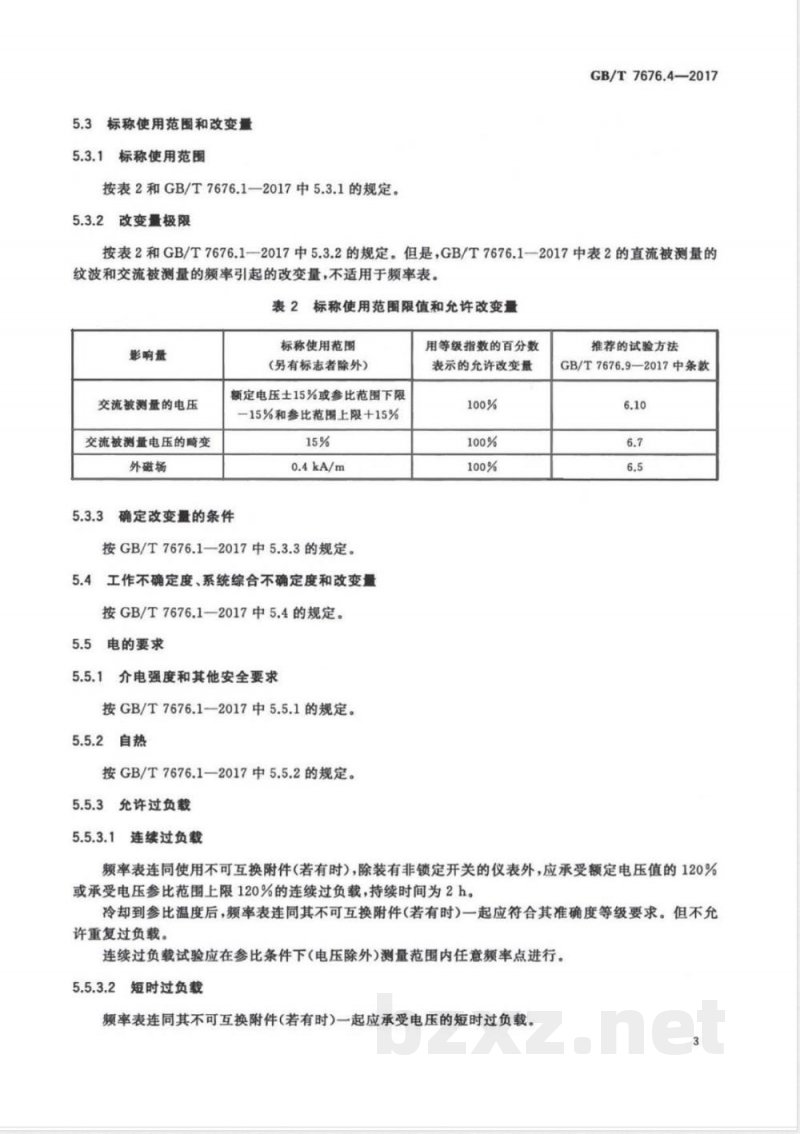

5.3标称使用范圈和改变量
5.3.1标称使用范围
按表2和GB/T7676.1—2017中5.3.1的规定。5.3.2
改变量极限
GB/T7676.4—2017
按表2和GB/T7676.1—2017中5.3.2的规定。但是，GB/T7676.1—2017中表2的直流被测量的纹波和交流被测量的频率引起的改变量，不适用于频率表。表2标称使用范围限值和允许改变量影响量
交流被测量的电压
交流被测量电压的畸变
外磁场
标称使用范围
（另有标志者除外）
额定电压土15%或参比范围下限
-15%和参比范围上限+15%
3确定改变量的条件
按GB/T7676.1—2017中5.3.3的规定。5.4工作不确定度、系统综合不确定度和改变量按GB/T7676.1—2017中5.4的规定。5.5电的要求
5.5.1介电强度和其他安全要求
按GB/T7676.1—2017中5.5.1的规定。5.5.2自热
按GB/T7676.1—2017中5.5.2的规定。5.5.3允许过负载
5.5.3.1连续过负载
用等级指数的百分数
表示的允许改变量
推荐的试验方法
GB/T7676.9—2017中条款
频率表连同使用不可互换附件（若有时），除装有非锁定开关的仪表外，应承受额定电压值的120%或承受电压参比范围上限120%的连续过负载，持续时间为2h。冷却到参比温度后，频率表连同其不可互换附件（若有时）一起应符合其准确度等级要求。但不允许重复过负载。
连续过负载试验应在参比条件下（电压除外）测量范围内任意频率点进行5.5.3.2短时过负载
率表连同其不可互换附件(若有时）一起应承受电压的短时过负载。3
GB/T7676.4—2017
短时过负载的电压值应是表3规定的有关因数与额定电压值或电压参比范围上限值的乘积，制造厂另有规定值者除外。
表3短时过负载
等级指数等于或小于0.5的频率表等级指数大于0.5的频率表
过负载
每次过负载持续时间
当规定有两组试验序列时，所有试验应按给定顺序进行。相继过负载之间的间隔时间
每次过负载应施加全部持续时间，仪表安装有自动断路器（熔断器）且小于表3-中规定时间断开线路者除外。
在施加下一步过负载之前，自动断路器应予复位（或更换熔断器）。经受短时过负载并冷却到参比温度后，频率表连同其不可互换附件（若有时），应符合其准确度等级要求。但不允许重复过负载。
5.5.4极限工作温度范围
按GB/T7676.1—2017中5.5.4的规定。5.5.5偏离零位
5.5.5.1频率表在标度尺上如有设定标志（零分度线），当断电时，应进行回复到该标志的检查。试验应在参比条件下进行。但是本条不适用于振簧式频率表，5.5.5.2在测量范围上限通电30s后断电，用标度尺长度的百分数表示的指示器偏离设定标志（零分度线)的值不应超过相应等级指数的50%的值。5.5.6电磁兼容性要求
按GB/T7676.1—2017中5.5.6的规定。5.6结构要求
通用的结构要求
按GB/T7676.1—2017中5.6.1的规定。5.6.2阻尼
5.6.2.1过冲
按GB/T7676.1一2017中5.6.2.1的规定。但是本条不适用于振簧式频率表。响应时间
按GB/T7676.1一2017中5.6.2.2的规定。但是本条不适用于振簧式频率表。5.6.2.3外部测量线路的阻抗
按GB/T7676.1一2017中5.6.2.3的规定。但是本条不适用于振簧式频率表。4
5.6.3防接触封印
按GB/T7676.1—2017中5.6.3的规定。5.6.4标度尺
按GB/T7676.1—2017中5.6.4的规定。5.6.5
止和超量限指示
按GB/T7676.1—2017中5.6.5的规定。5.6.6
优选值
频率和电压的值，由制造厂和用户协商。5.6.7机械的和/或电的调节器
5.6.7.1零位调节器
GB/T7676.4—2017
在标度尺上有机械零位的频率表，在该处应设定标志一零分度线；对无机械零位的频率表或机械零位在标度尺以外的频率表，不必提供可接触的零位调节器。零位调节器按GB/T7676.1一2017中5.6.7.1的规定。
量程调节器
按GB/T7676.1--2017中5.6.7.2的规定。5.6.8
3机械力作用的影响
按GB/T7676.1—2017中5.6.8的规定。5.6.9
耐机械应力
按GB/T7676.1—2017中5.6.9的规定。5.6.10
耐热和阻燃
按GB/T7676.1-2017中5.6.10的规定。5.6.11外壳防护能力
按GB/T7676.1—2017中5.6.11的规定。5.6.12
接线端
按GB/T7676.1—2017中5.6.12的规定。信息、标志和符号
6.1信息
按GB/T7676.1—2017中6.1的规定。5
GB/T7676.4—2017
2通用标志符号及其位置
按GB/T7676.1—2017中6.2的规定。关于影响量的标称使用范围和参比值的标志6.3
按GB/T7676.1—2017中6.3的规定。仪表和附件用标志符号
按GB/T7676.1—2017中6.4的规定。6.5
接线端的标志和符号
6.5.1对接线端标志的要求
按GB/T7676.1—2017中6.5.1的规定。6.5.2对接地端标志的要求
按GB/T7676.1-2017中6.5.2的规定。6.5.3测量线路的接线端
按GB/T7676.1-2017中6.5.3的规定。6.5.4接线端的特殊标志
6.5.4.1无附件的频率表
6.5.4.1.1单个额定电压的频率表测量线路接线端不必标志，但应符合6.5.3的规定。6.5.4.1.2
多个额定电压的频率表
额定电压选择性接线端应标志相应于测量范围上限的值。6.5.4.2有附件的频率表
用以与外接测量线路相连的接线端按6.5.4.1规定；用以与附件接线端相连接的接线端应用阿拉伯数字标志，制造厂应选择任意不重复的数字进行标志，连接在一起的成对接线端应标有相同的数字。6.6使用说明书
按GB/T7676.1—2017中6.6的规定。包装和贮存
按GB/T7676.1—2017中第7章的规定。8
检验规则
按附录A和GB/T7676.1-2017中第8章的规定。6
附录A
（规范性附录）
试验项目
频率表的例行试验、周期性试验和型式试验项目见表A.1的规定。表A.1
试验项目
信息、标志和符号
基本不确定度极限
环境温度
交流被测量的电压
交流被测量电压的畸变
位置影响
辅助电源的电压影响
辅助电源的频率影响
由外磁场引起的改变量
由铁磁支架引起的改变量
由导电支架引起的改变量
介电强度和其他安全要求
连续过负载
短时过负载
极限工作温度范围
偏离零位
静电放电抗扰度
射频电磁场抗扰度
电快速瞬变脉冲群
射频场感应传导骚扰的抗扰度
浪涌抗扰度
振铃波抗扰度
通用的结构要求
响应时间
外部测量线路的阻抗
试验项目
技术要求条款
不合格
例行试验
GB/T7676.4—2017
检验类别
周期性试验
型式试验bZxz.net
GB/T7676.4—2017
试验项目
防接触封印
标度尺
止挡和超量限指示
优选值
零位调节器
量程调节器
耐振动和耐颠震（碰撞）
耐机械应力
耐热和阻燃
外壳防护能力
接线端
使用说明书
包装和贮存
表A1（续）
技术要求条款
第7章
不合格
例行试验
检验类别
周期性试验
型式试验
附录B
（资料性附录）
与前一版本相比主要的技术变化本部分与前一版本相比有较大变化，主要技术变化如下：1）调整了标准的结构：
GB/T7676.4—2017
将原标准的第4章～第7章等有关技术要求的客章，合并为第5意“技术要求”；?
将原标准的第8章“信息、通用标志和符号”，以及第9章“接线端的标志和符号”合并为第6章“信息、标志和符号”；
增加了第7章“包装和贮存”和第8章“检验规则”；?
增加了附录A（规范性附录）和附录B(资料性附录）。原\3.1分类”改为“4.1分类”，并增加4.1.1按工作方式和特征分类、4.1.2按使用方式2）
分类、4.1.3按环境条件分类、4.1.4按机械条件分类、4.1.5按外壳防护等级分类”。原“4.2基本误差极限、基准值”改为“5.2基本不确定度极限、基准值”。3）
将原“表I-4”改为“表1”。
增加了*5.2.1基本不确定度极限”。原4.2.1基本误差与准确度等级的关系”改为\5.2.2基本不确定度限值与准确度等级的关6）
系”。
原4.2.3振簧系频率表的特殊要求”改为*5.2.4振簧式频率表的特殊要求”，并删除原4.2.3的悬置段。
原“表Ⅱ-4”改为“表2”，并将影响量“被测量电压”和“被测量电压的畸变”分别改为“交流被测8）
量的电压”和“交流被测量电压的畸变”，增加了对外磁场允许改变量的规定。9
原“5.2改变量极限”改为5.3.2改变量极限”，并增加“但是，GB/T7676.1一2017中表2的直流被测量的纹波和交流被测量的频率引起的改变量，不适用于频率表”的描述。在原*5标称使用范围和改变量”中增加了“5.4工作不确定度、系统综合不确定度和改变10）
量”。
原“6其他电的和机械要求”改为“5.5电的要求”，并将其中的机械要求与原第7章的7结构要求”合并为“5.6结构要求”。在“5.5电的要求”条款中，将原6.1电压试验、绝缘试验和其他安全要求”改为5.5.1介电强度和其他安全要求”。
原“表IV-4”改为“表3”；重新编排表3，避免出现表中含通栏标题，并将频率表分为“等级指数等于或小于0.5”和等级指数大于0.5”两类。14)
删除原“6.6偏离零位”的悬置段，将其内容并至“5.5.5.1”。增加了“5.5.6电磁兼容性要求”条款。在“5.6结构要求”中增加了“5.6.1通用的结构要求”条款。增加了*5.6.2.1过冲\*5.6.2.2响应时间”和“5.6.2.3外部测量线路的阻抗”条款。结构要求”中增加了“5.6.5止挡和超量限指示”条款。在“5.6
结构要求”中将原“7.6振动和冲击的影响”改为“5.6.8机械力作用的影响”。在“5.6
结构要求”中增加了“5.6.9耐机械应力”条款。在“5.6
结构要求”中增加了“5.6.10耐热和阻燃”以及“5.6.11外壳防护能力”条款。在“5.6
结构要求”中增加了“5.6.12接线端”条款。将原第8章“8信息、通用标志和符号”和第9章“9接线端的标志和符号”合并为第6章9
