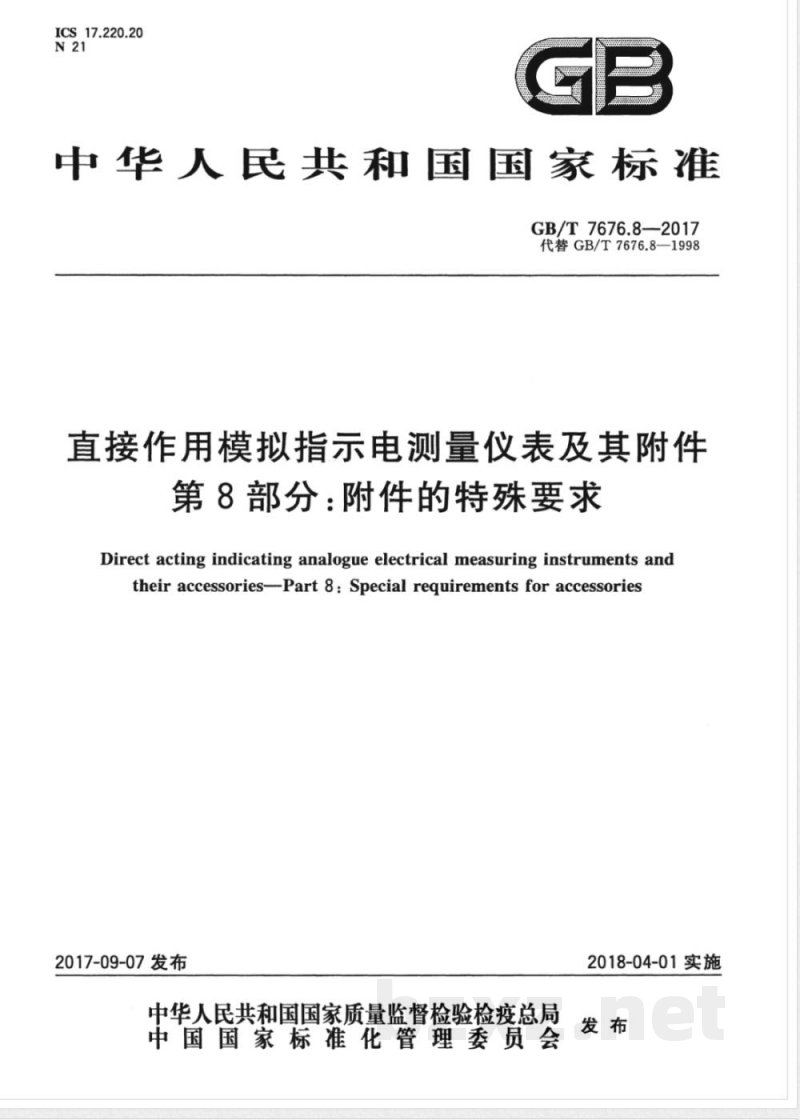

ICS17.220.20
中华人民共和国国家标准　
GB/T7676.8—2017
代替GB/T7676.8—1998
直接作用模拟指示电测量仪表及其附件第8部分：附件的特殊要求
Direct acting indicating analogue electrical measuring instruments andtheir accessories--Part 8: Special requirements for accessories2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2018-04-01实施

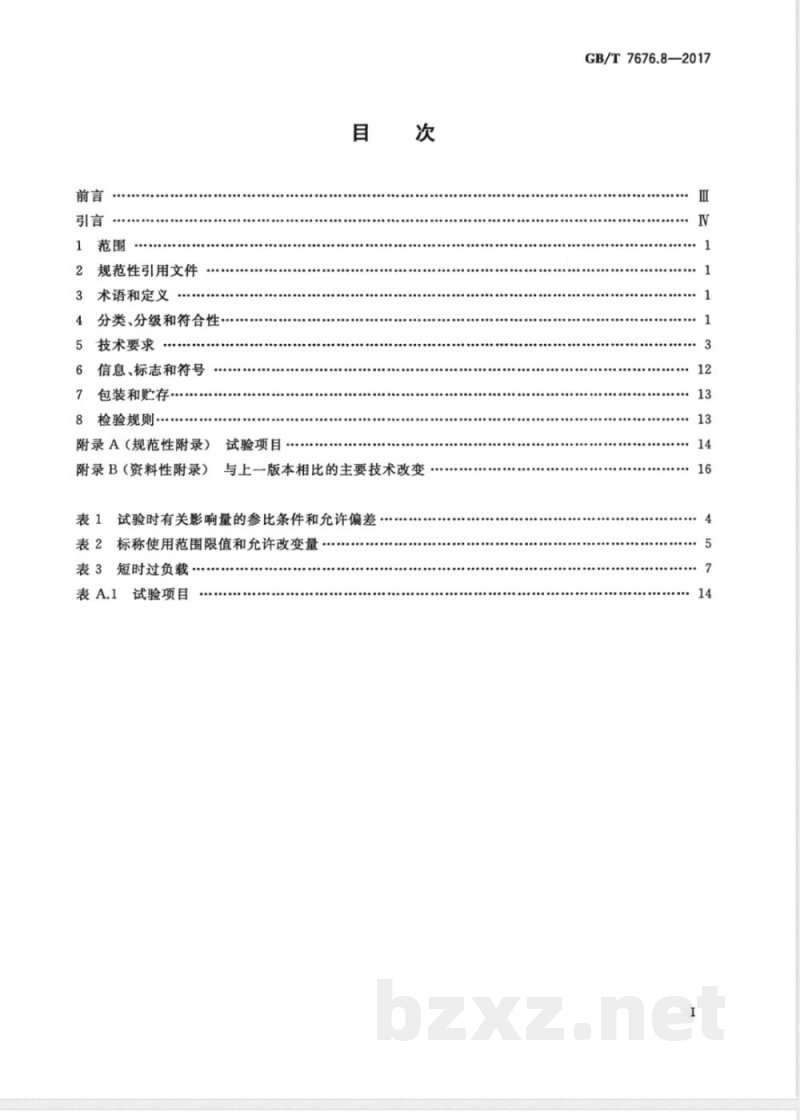

2规范性引用文件
3术语和定义
4分类、分级和符合性·
5技术要求
6信息、标志和符号
7包装和贮存·
8检验规则·
附录A（规范性附录）试验项目
附录B（资料性附录）与上一版本相比的主要技术改变表1试验时有关影响量的参比条件和允许偏差表2标称使用范围限值和允许改变量表3短时过负载
表A.1试验项目
GB/T7676.8—2017

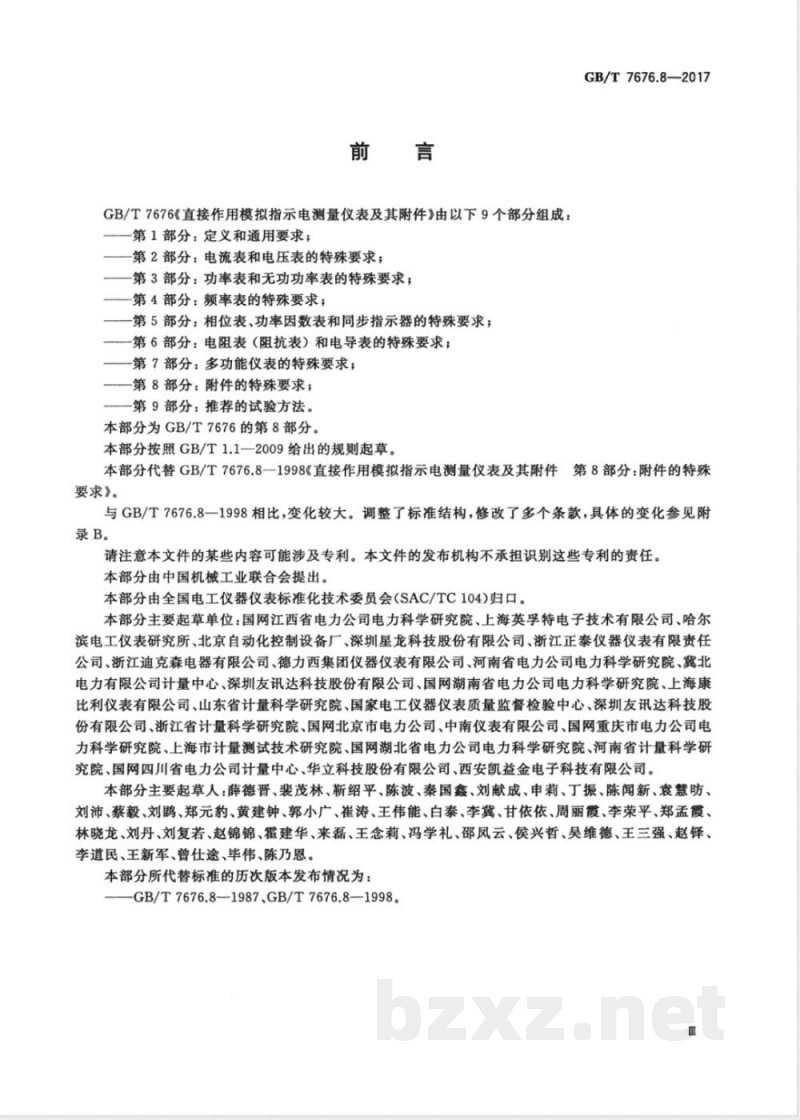

GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：一第1部分：定义和通用要求；
一第2部分：电流表和电压表的特殊要求；一第3部分：功率表和无功功率表的特殊要求；—第4部分：频率表的特殊要求；一第5部分：相位表、功率因数表和同步指示器的特殊要求；一第6部分：电阻表（阻抗表）和电导表的特殊要求；—一第7部分：多功能仪表的特殊要求；第8部分：附件的特殊要求；
一第9部分：推荐的试验方法。
本部分为GB/T7676的第8部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T7676.8—2017
本部分代替GB/T7676.8—1998《直接作用模拟指示电测量仪表及其附件第8部分：附件的特殊要求》。
与GB/T7676.8一1998相比，变化较大。调整了标准结构，修改了多个条款，具体的变化参见附录B。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本部分主要起草单位：国网江西省电力公司电力科学研究院、上海英孚特电子技术有限公司、哈尔滨电工仪表研究所、北京自动化控制设备厂、深圳星龙科技股份有限公司、浙江正泰仪器仪表有限责任公司、浙江迪克森电器有限公司、德力西集团仪器仪表有限公司、河南省电力公司电力科学研究院、冀北电力有限公司计量中心、深圳友讯达科技股份有限公司、国网湖南省电力公司电力科学研究院、上海康比利仪表有限公司、山东省计量科学研究院、国家电工仪器仪表质量监督检验中心、深圳友讯达科技股份有限公司、浙江省计量科学研究院、国网北京市电力公司、中南仪表有限公司、国网重庆市电力公司电力科学研究院、上海市计量测试技术研究院、国网湖北省电力公司电力科学研究院、河南省计量科学研究院、国网四川省电力公司计量中心、华立科技股份有限公司、西安凯益金电子科技有限公司。本部分主要起草人：薛德普、裴茂林、靳绍平、陈波、秦国鑫、刘献成、申莉、丁振、陈闻新、袁慧、刘沛、蔡毅、刘、郑元豹、黄建钟、郭小广、崔涛、王伟能、白泰、李冀、甘依依、周丽霞、李荣平、郑孟霞、林晓龙、刘丹、刘复若、赵锦锦、霍建华、来磊、王念莉、冯学礼、邵凤云、侯兴哲、吴维德、王三强、赵铎、李道民、王新军、曾仕途、毕伟、陈乃恩。本部分所代替标准的历次版本发布情况为：-GB/T7676.8—1987、GB/T7676.8—1998。GB/T 7676.8—2017

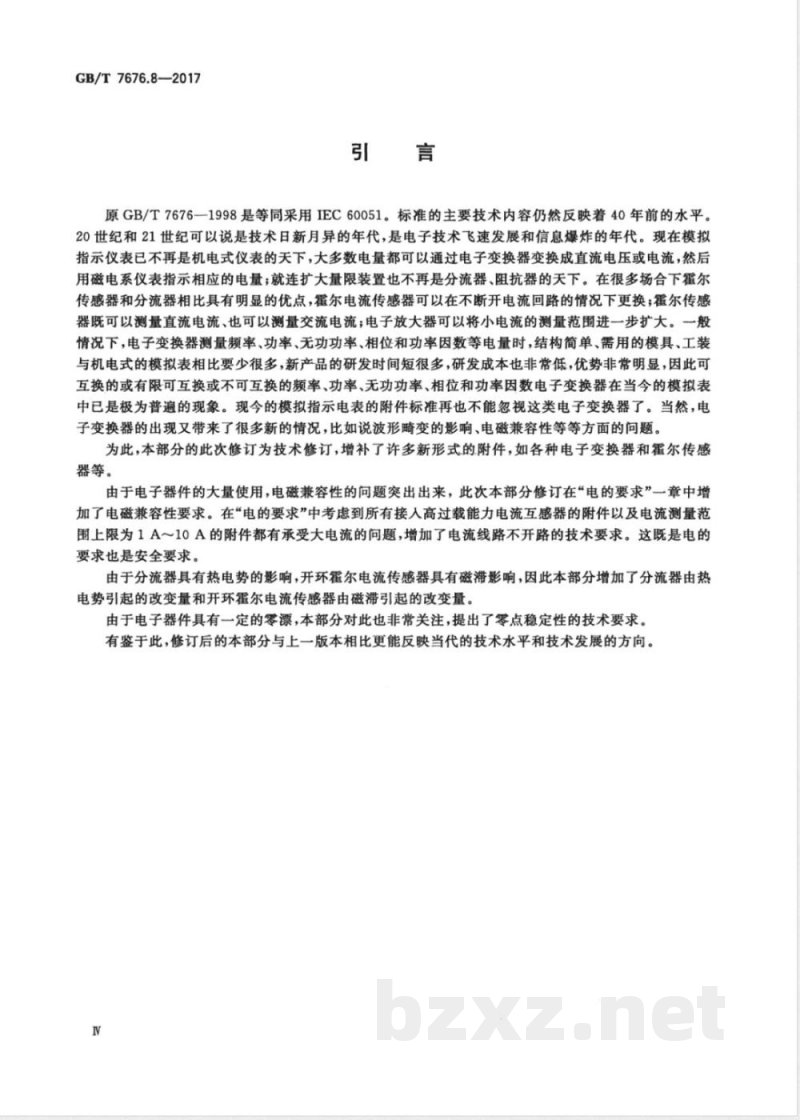

原GB/T7676一1998是等同采用IEC60051。标准的主要技术内容仍然反映着40年前的水平。20世纪和21世纪可以说是技术日新月异的年代，是电子技术飞速发展和信息爆炸的年代。现在模拟指示仪表已不再是机电式仪表的天下，大多数电量都可以通过电子变换器变换成直流电压或电流，然后用磁电系仪表指示相应的电量；就连扩大量限装置也不再是分流器、阻抗器的关下。在很多场合下霍尔传感器和分流器相比具有明显的优点，霍尔电流传感器可以在不断开电流回路的情况下更换；霍尔传感器既可以测量直流电流、也可以测量交流电流；电子放大器可以将小电流的测量范围进一步扩大。一般情况下，电子变换器测量频率、功率、无功功率、相位和功率因数等电量时，结构简单、需用的模具、工装与机电式的模拟表相比要少很多，新产品的研发时间短很多，研发成本也非常低，优势非常明显，因此可互换的或有限可互换或不可互换的频率、功率、无功功率、相位和功率因数电子变换器在当今的模拟表中已是极为普遍的现象。现今的模拟指示电表的附件标准再也不能忽视这类电子变换器了。当然，电子变换器的出现又带来了很多新的情况，比如说波形畸变的影响、电磁兼容性等等方面的问题。为此，本部分的此次修订为技术修订，增补了许多新形式的附件，如各种电子变换器和霍尔传感器等。
由于电子器件的大量使用，电磁兼容性的问题突出出来，此次本部分修订在“电的要求”一章中增加了电磁兼容性要求。在“电的要求”中考虑到所有接入高过载能力电流互感器的附件以及电流测量范围上限为1A～10A的附件都有承受大电流的问题，增加了电流线路不开路的技术要求。这既是电的要求也是安全要求。
由于分流器具有热电势的影响，开环霍尔电流传感器具有磁滞影响，因此本部分增加了分流器由热电势引起的改变量和开环蛋尔电流传感器由磁滞引起的改变量。由于电子器件具有一定的零漂，本部分对此也非常关注，提出了零点稳定性的技术要求。有鉴于此，修订后的本部分与上一版本相比更能反映当代的技术水平和技术发展的方向。N

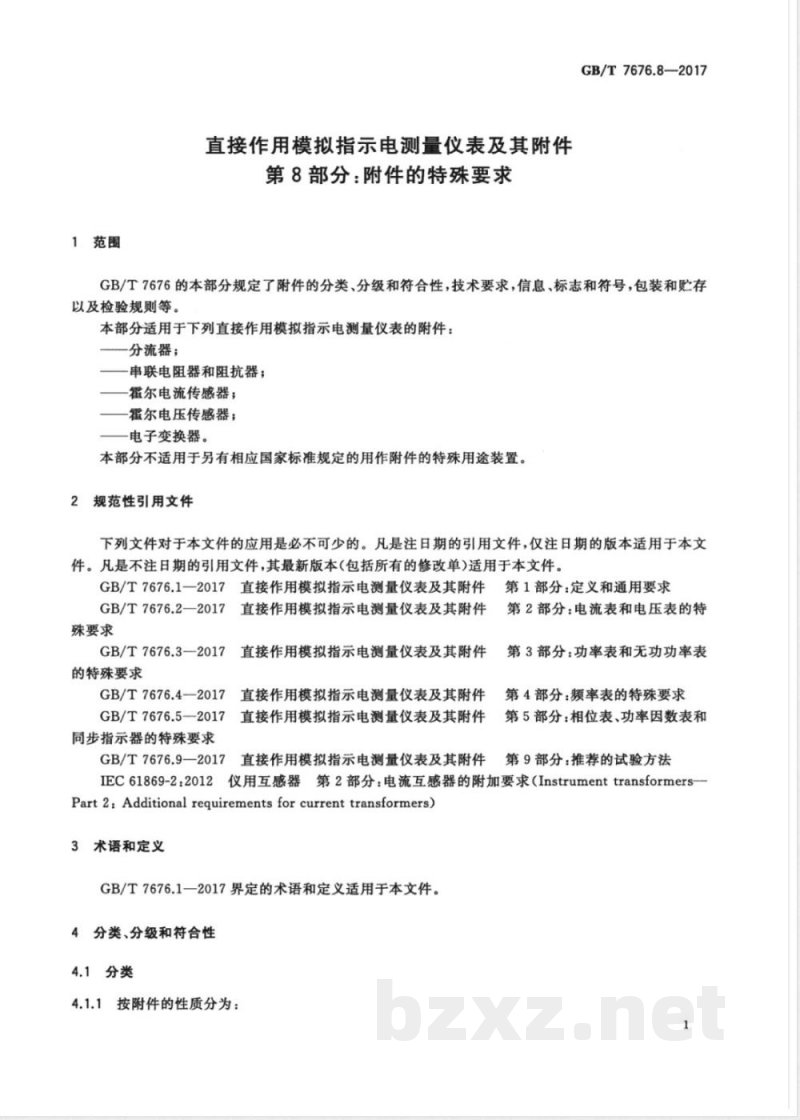

1范围
直接作用模拟指示电测量仪表及其附件第8部分：附件的特殊要求
GB/T7676.8—2017
GB/T7676的本部分规定了附件的分类、分级和符合性，技术要求，信息、标志和符号，包装和贮存以及检验规则等。
本部分适用于下列直接作用模拟指示电测量仪表的附件：分流器；
一串联电阻器和阻抗器；
—霍尔电流传感器；
一霍尔电压传感器；
一电子变换器。
本部分不适用于另有相应国家标准规定的用作附件的特殊用途装置。2规范性引用文件免费标准下载网bzxz
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7676.1一2017直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求GB/T7676.2一2017直接作用模拟指示电测量仪表及其附件第2部分：电流表和电压表的特殊要求
GB/T7676.3—2017
的特殊要求
第3部分：功率表和无功功率表
直接作用模拟指示电测量仪表及其附件直接作用模拟指示电测量仪表及其附件第4部分：频率表的特殊要求
GB/T7676.4--2017
GB/T7676.52017直接作用模拟指示电测量仪表及其附件牛第5部分：相位表、功率因数表和同步指示器的特殊要求
GB/T7676.9一2017直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法IEC61869-2：2012仪用互感器第2部分：电流互感器的附加要求（Instrumenttransformers-Part 2:Additional requirements for current transformers)3术语和定义
GB/T7676.1一2017界定的术语和定义适用于本文件。4分类、分级和符合性
4.1分类
4.1.1按附件的性质分为：
GB/T7676.8—2017
分流器；
串联电阻器；
串联阻抗器；
一霍尔直流电流传感器：
霍尔交流电流传感器；
霍尔直流电压传感器；
霍尔交流电压传感器；
电子变换器。
4.1.2按附件的互换性分为：
可互换附件；
一有限可互换附件；
一不可互换附件。
4.1.3使用环境条件分类按GB/T7676.1一2017中4.1.3的规定。4.1.4机械条件分类按GB/T7676.1--2017中4.1.4的规定。5外壳防护等级分类按GB/T7676.1一2017中4.1.5的规定。4.1.5
霍尔电流传感器按其工作方式分为：闭环式霍尔电流传感器；
一开环式霍尔电流传感器。
4.1.7按附件的测量对象分为：
霍尔电流传感器；
霍尔电压传感器；
一有功功率变换器；
无功功率变换器；
功率因数变换器；
相位变换器；
频率变换器。
4.2分级
4.2.1可互换附件和有限可互换附件应按以下的等级指数表示的准确度等级分类：0.02、0.05、0.1、0.2、0.3、0.5、1、2、5、10。其中，等级指数2、5、10只适用于高电压的串联电阻器和电抗器。4.2.2不可互换的附件没有自身的准确度等级，与其相连的仪表的准确度等级适用于仪表和附件的组合。
4.3与本部分要求的符合性
4.3.1附件的等级指数要求应按GB/T7676.1一2017中4.3.1的规定。4.3.2遵守本部分要求的试验方法应按GB/T7676.1一2017中4.3.2的规定。3附件如有预处理要求，按GB/T7676.1一2017中4.3.3的规定。4.3.3
4.3.4可互换分流器、电阻器和霍尔直流传感器应用直流测试，交流可互换分流器、阻抗器、霍尔交流传感器、电子变换器等应在额定频率下测试。4.3.5当与可互换分流器连用的仪表所吸取的电流小于分流器的额定电流值乘以分流器的等级指数再除以500时，则测量仪表所吸取的电流可以忽略不计。4.3.6有限可互换附件应该与相关的仪表连接，以确定其组合的基本不确定度。在以组合测试的相同2
GB/T7676.8—2017
的测试点上确定仪表的基本不确定度，有限可互换附件的基本不确定度为组合的基本不确定度扣除仪表的基本不确定度。
4.3.7有限可互换附件当没有附件不能测试时，准确度等级仅适用于其组合。等级指数应标志在仪表上。
4.3.8不可互换附件应与其相关的仪表连接在一起进行测试。5技术要求
5.1参比条件
5.1.1参比条件见表1的规定。
5.1.2不同于表1的参比条件按GB/T7676.1一2017中5.1.2的规定。5.1.3不同于表1的环境温度的参比值可从20℃和27℃中选用。5.2基本不确定度极限、基准值
5.2.1基本不确定度极限
按GB/T7676.1—2017中5.2.1的规定。5.2.2基本不确定度限值与准确度等级的关系按GB/T7676.1—2017中5.2.2的规定。5.2.3基准值
可互换附件或有限可互换附件的基准值为其输出额定值。等级指数用GB/T7676.1一2017中表6规定的符号E-1标志。5.3标称使用范围和改变量
5.3.1标称使用范围
影响量的标称使用范围限值应按表2的规定。5.3.1.1
5.3.1.2按GB/T7676.1—2017中5.3.1.2的规定。5.3.1.3对标称使用范围中超出参比范围（或参比值)的值，其允许改变量按表2的规定。当影响量不是表2所示之量值时，相关允许改变量由制造厂规定，并不应超过等级指数5.3.1.4
的100%。
5.3.1.5对规定有参比范围的附件，其基本不确定度和标称使用范围内的改变量按GB/T7676.1-2017中5.3.1.5的规定。
5.3.1.6相对湿度的极限是环境温度的函数，它们之间的关系参见GB/T7676.1一2017的附录B。5.3.2克
改变量极限
5.3.2.1概述
在参比条件下且当单一影响量改变时，其改变量不得超过表2和5.3.2.2、5.3.2.3、5.3.2.4和5.3.2.5的规定值。
GB/T7676.8—2017
影响量
环境温度
直流被测量纹波
交流被测量的畸变
交流被测量的频率
被测量的电压分量
被测量的电流分量
多相附件的相平衡
功率因数
外磁场
外电场
试验时有关影响量的参比条件和充许偏差参比条件
（另有标志者除外）
23 ℃
相对湿度40%~60%
纹波含量为0
畸变因素
峰值因素
射频电磁场80MHz~2GHz
射频场感应的传导骚扰
150KHz~80MH
辅助电源
V2，近似值1.414（正弦波）
用移相装置的：参比频率
其他：45Hz~65Hz
额定电压，或参比范围（如有时）内的任意电压
额定电流以下或参比范围上限
以下的任意电流（对功率、无功功率变换器）
额定电流的40%～100%（对功
率因数、相位变换器）
对称电压和电流
有功：cosq=1，或额定cosp；
无功：sinp=1，或额定sinp
标称值或标称范围
标称值或标称范围
试验用允许偏差（适用于单一参比值)等级指数<0.5
±1℃
纹波含量为1%
等级指数≥0.5
±2℃
纹波含量为3%
1.非方均根响应的以及测量电路中采用移相装置的附件：畸变因素小于或等于1/2等级指数或1%，取较小值。
2.其他附件：畸变因素不超过5%±0.05
参比频率的士0.1%
参比值的士2%或频率的参比范围（如有时）的±10%
额定值的士2%
幅值之差不大于1%，相位之差不大于2°土0.01(滞后或超前0.01)
40A/m额率从直流到65Hz，任意方向1kV/m频率从直流到65Hz，任意方向<1V/m
标称值的士5%。
标称值的士1%
此允许偏差仅适用于表中规定的或制造厂标志的单一参比值，对参比范围不允许有偏差。任意两线电压之差值和任意两相电压之差值应分别不超过所对应的线电压的平均值和相电压的平均值的1%，每相的电流与平均电流之差值不应大于1%；每相的电流对应于相应相的电压之间的相位角不应大于2
40A/m接近于大地磁场的最高值。由制造厂规定的不同允许偏差除外。4
影响量
规定的工作范围
极限工作范围
贮存和运输极限范围
直流被测量的纹波
交流被测量的畸变
交流被测量的频率
交流被测量的电压分量
交流被测量的电流分量（功率因数或相位变换器）
多相附件的不平衡电流
等级指数<0.5
等级指数≥0.5
多相附件的测量元件之间的相
互作用
外磁场
2标称使用范围限值和允许改变量表2
标称使用范围
（另有标志者除外）
A组：参比温度土10K
B组（不标志）：-5℃～45℃
C组-25℃~+55℃(3K6)
普通型：-25℃～+55℃(3K6)
S型：-40℃~+70.℃(3K7)
-40℃～+70℃(3K7)
相对湿度：25%~95%
畸变因素：20%
峰值因素：1~3
参比频率的士10%
额定电压的土15%，或参比范围的下限一15%和参比范围上限的+15%
额定电流的20%~120%
被测量的一个电流线路断开
任意：滞后或超前
相角从0°～60°，滞后（感性）被测功率的一个电压测量电路
等级指数<0.5
等级指数≥0.5
参比值士10%，或参比范围下限
一10%和参比范围上限+10%
参比值士5%，或参比范围下限
5%和参比范圈上限+5%
用等级指数的百分数
表示的允许改变量
(Vh)，100%
(VR)，50%
(Vp)，100%
(Vpk)，100%
(Ve)，100%
(Vv)，100%
(V))，100%
(VB)，100%
(Vpp)，100%
(VpA)，100%
GB/T7676.8—2017
GB/T7676.9—
的试验条款
基准值的0.75%
基准值的1.5%
(Vsv)，100%
(Vs)，100%
在标称工作温度范围内当温度偏离参比温度或参比温度范围每10K引起的改变量。对于非方均根响应的以及使用移相装置的附件，畸变因素为5%；频率变换器，畸变因素为15%。对于使用移相装置的附件，为额定频率的士1%，或参比范围下限的一1%，参比范围上限的十1%。除制造厂与用户之间另有协议外，功率因数为感性，无功功率为90°～30°的singp值。不是等级指数的百分数。分流器、电阻器和阻抗器等外磁场引起的改变量为等级指数的100%。由外磁场引起的改变量
按GB/T7676.1—2017中5.3.2.2的规定。6.5
GB/T7676.8—2017
5.3.2.3由外电场引起的改变量
GB/T7676.1一2017中5.3.2.3的规定不适用于附件。5.3.2.4由铁磁支架引起的改变量GB/T7676.1一2017中5.3.2.4不适用于附件。5.3.2.5由导电支架引起的改变量GB/T7676.1—2017中5.3.2.5的规定不适用于附件。5.3.2.6分流器的热电势引起的改变量直流分流器在80%额定电流下由热电势引起的改变量不应超过等级指数的50%。5.3.2.7开环霍尔电流传感器的磁滞引起的改变量不应超过等级指数的50%。
5.3.3改变量的特殊试验
当用户和制造厂协商认为必要时，对于功率和无功功率变换器可以用被测量的分量组合进行特殊试验，如电压和功率因数同时改变引起的改变量试验。由此引起的改变量不应超过等级指数的100%。推荐的试验方法见GB/T7676.9—2017中6.16。5.3.4确定改变量的条件
按GB/T7676.1—2017中5.3.3的规定。5.4工作不确定度、系统综合不确定度和改变量按GB/T7676.1—2017中5.4的规定。5.5电的要求
5.5.1介电强度和其他安全要求
5.5.1.1介电强度
无外壳的分流器没有介电强度、可接触零部件、防电击结构等方面的要求。其他附件按GB/T7676.1—2017中5.5.1的规定。5.5.1.2大电流过载后电流线路不开路对于标称电流范围上限为1A～10A的以及旨在通过具有高过载能力电流互感器（IEC61869-2：2012的P级电流互感器）接人的附件，当其遭受到所连接的电流互感器的标称次级电流（或者标称电流范围上限电流）的30倍电流，持续时间为2s的大电流过载后，电流线路不应开路。5.5.2自热
按GB/T7676.1—2017中5.5.2的规定。6
5.5.3允许过负载
5.5.3.1连续过负载
推荐的试验方法见GB/T7676.9—2017中8.23。GB/T7676.8—2017
除装有非锁定开关以外的附件，应能承受120%额定值的连续过负载，持续时间为2h。冷却到参比温度后，附件应能符合有关准确度等级的要求。有功功率、无功功率、功率因数和相位变换器应能顺序地承受120%的电压和/或电流额定值的连续过负载。有功功率变换器过负载时，功率因数为cos@=1；无功功率功率变换器，sing=1。试验时，除了过负载的电压或电流以及其他规定的值以外，其余的值均为参比值。冷却到参比温度后，应能符合相应的准确度等级的要求，但是不能重复连续过负载。5.5.3.2短时过负载
5.5.3.2.1推荐的试验方法见GB/T7676.9—2017中8.22。5.5.3.2.2除装有非锁定开关以外的附件，应能承受短时过负载。短时过负载的电流和电压为表3规定的有关因数与附件的额定值的乘积。制造广另有规定的除外。5.5.3.2.3对有功功率无功功率等电子变换器，其电压线路和电流线路应顺序地施加表3规定的相应因数与电压或电流的标称使用范围上限值的乘积的过负载值，功率因数（或sin）为参比值。过负载持续时间按表3的规定。
短时过负载
额定值/或测量电路
≤10kA
250A<...≤2kA
2kA<...≤10kA
≤2kv
≤2kv
所有额定值
电流因素
电压因素
过负载次数
每次过负载持续时间/s2次过负载之间的间隔时间/s等级指数≤0.3的可互换分流器、崔尔电流传感器1
按协商确定
等级指数≥0.5的可互换分流器、霍尔电流传感器1
按协商确定
等级指数≤0.3的可互换串联电阻器（阻抗器)、霍尔电压传感器2
按协商确定
等级指数等于0.5和1的可互换串联电阻器（阻抗器）、霍尔电压传感器2
按协商确定
等级指数≥2的可互换申联电阻器（阻抗器）2
