17.220.20

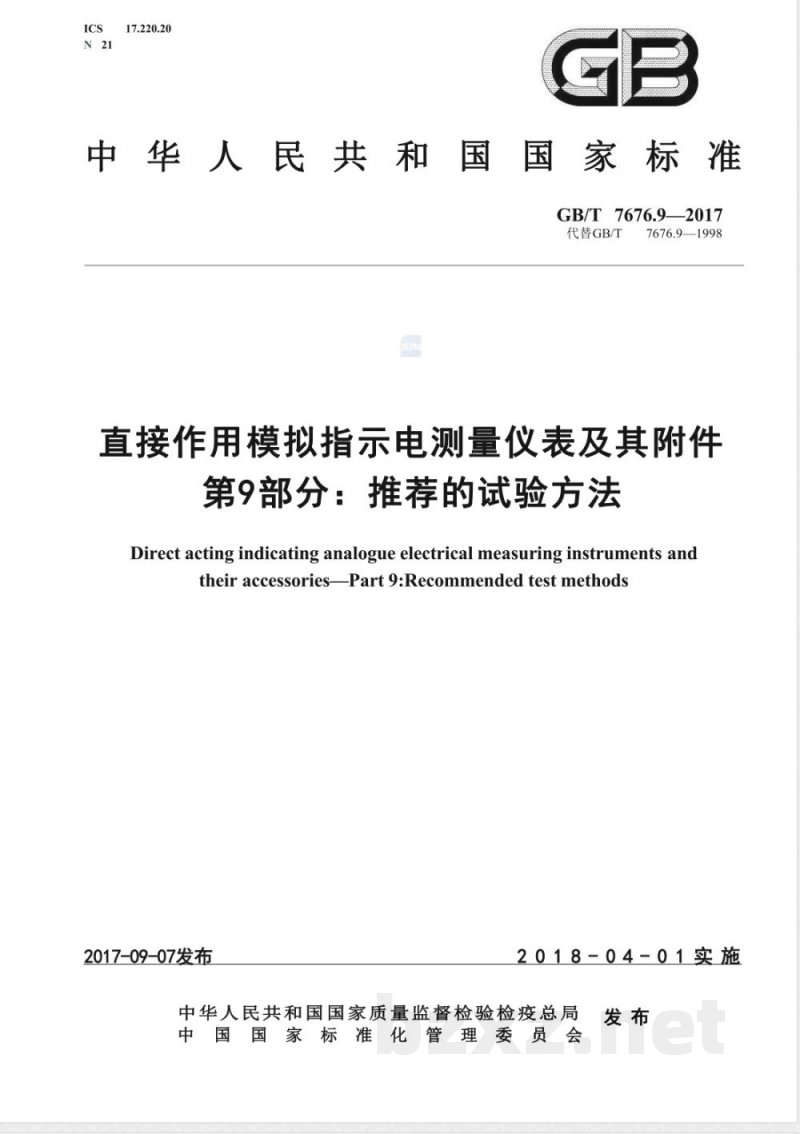

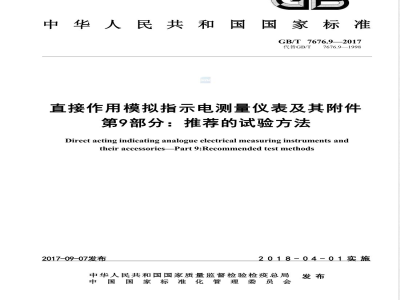

中华人民共和国国家标准
GB/T 7676.9—2017
代替GB/T
7676.91998
直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法
Direct acting indicating analogue electrical measuring instruments andtheir accessories-Part 9:Recommended test methods2017-09-07发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
范围、
规范性引用文件
术语和定义
通用试验条件，
参比条件
热稳定，
预处理时间
机械零位调节
电零位调节
试验装置的不确定度
读数方法
多相试验.
交流仪表的直流试验
多测量范围和多功能仪表的试验试验导线
电阻表的试验
基本不确定度试验
试验条件
电流表和电压表
功率表和无功功率表
指针式频率表
振簧式频率表
相位表
功率因数表
同步指示器
电阻表(阻抗表)、电导表
可互换分流器
可互换串联电阻器（阻抗器）
可互换霍尔电流传感器
可互换霍尔电压传感器
其他可互换电子变换器
改变量试要
铁磁支架引起的改变
GB/T7676.9—2017
7676.92017
环境温度引起的改变量..
湿度引起的改变量试验.
位置引起的改变量..
外磁场引起的改变量。
直流被测量的纹波引起的改变量交流被测量畸变引起的改变量.
交流被测量的峰值因数引起的改变量交流被测量的频率引起的改变量交流被测量的电压/电流分量引起的改变量功率因数引起的改变量
电池电压变化引起的改变量
不平衡电流引起的改变量
导电支架引起的改变量
外电场引起的改变量
电压和功率因数同时影响引起的改变量多相仪表和变换器的不同测量元件间相互影响引起的改变量6.18
辅助电源电压引起的改变量..
辅助电源频率引起的改变量.
自热引起的改变量
分流器的热电势影响试验
开环霍尔传感器的磁滞引起的改变量电磁兼容性试验
静电放电抗扰度试验
射频电磁场辐射抗扰度试验
电快速瞬变脉冲群抗扰度试验，射频场感应的传导骚扰抗扰度试验浪涌抗扰度试验.
振铃波抗扰度试验
其他试验
标志和外观检验
防接触封印检验，
接线端检验
过冲试验
响应时间试验
机械零位(或量程调节器)调整试验偏离零位试验
零点稳定性试验
功率表和无功功率表或其变换器仅对电压线路通电的试验电阻表(阻抗表)的最大电流试验止挡和超量限指示试验
同步指示器的频率落差试验.
同步指示器的频率拖差试验.
....33
....49
....53
同步指示器的开路试验
交流电压试验和可接触零部件试验与外部电路连接的试验.
与电网电源连接的试验
防电击结构要求试验，
对电池要求的评定.
阳光辐射试验（对C组仪表）.
仪表的短时过负载试验
附件的短时过负载试验
连续过负载试验.
大电流过载后的电流线路的不开路振动和冲击试验.
耐振动和耐颠震（碰撞）试验
耐机械应力试验
温度极限值试验
交变湿热试验.
耐热和阻燃试验
外壳防护能力试验
标志特性试验．
统调不确定度试验
试验条件和试验项目与技术条款的对应关系9
附录A（资料性附录）试验条件以及试验项目与技术要求条款的对应关系附录B（资料性附录）与上一版本相比的主要技术变化.图1
直流大功率稳定电源试验电路图图2
双臂电桥测量受试分流器电阻的线路图图3
占空系数示意图
表A.1试验条件以及试验项目与各部分技术条款对应关系索引GB/T7676.92017

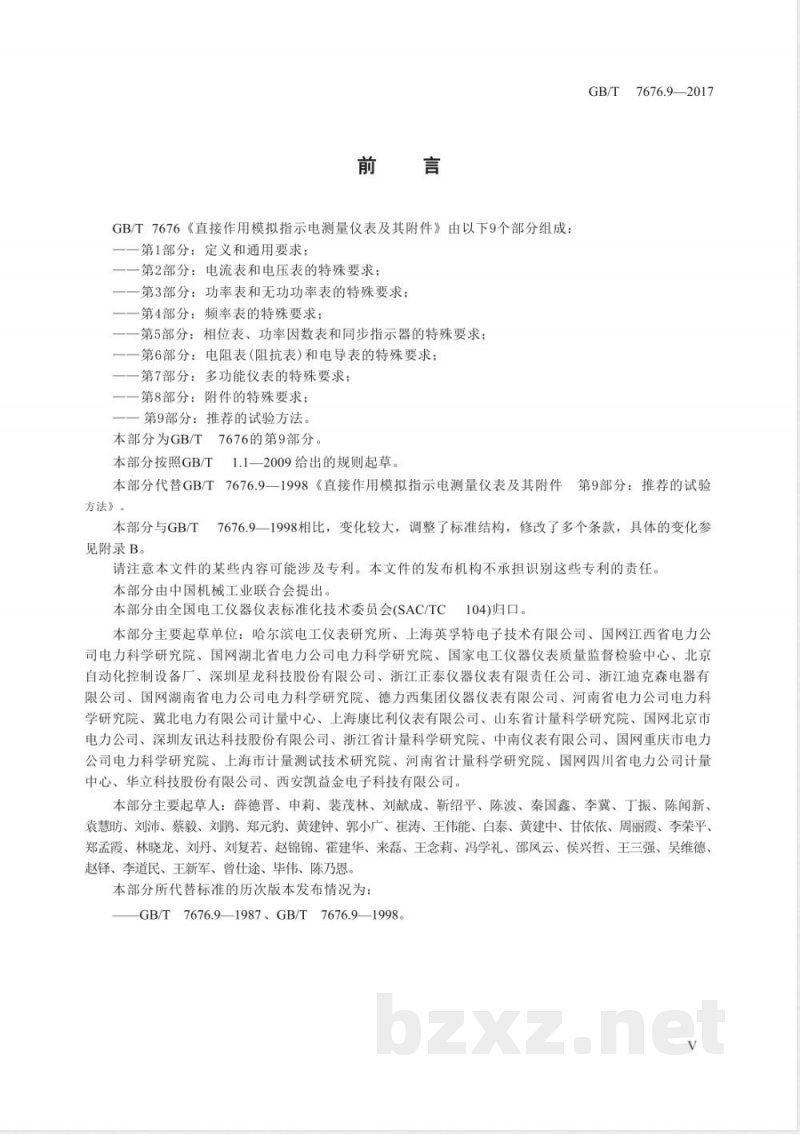

GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：一第1部分：定义和通用要求；
第2部分：电流表和电压表的特殊要求；第3部分：功率表和无功功率表的特殊要求；一一第4部分：频率表的特殊要求；第5部分：相位表、功率因数表和同步指示器的特殊要求；第6部分：电阻表（阻抗表）和电导表的特殊要求；一第7部分：多功能仪表的特殊要求；一一第8部分：附件的特殊要求；一一第9部分：推荐的试验方法。本部分为GB/T7676的第9部分。
本部分按照GB/T
1.1一2009给出的规则起草。
GB/T7676.9—2017
本部分代替GB/T7676.9一1998《直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法》。
本部分与GB/T7676.9一1998相比，变化较大，调整了标准结构，修改了多个条款，具体的变化参见附录B。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会(SAC/TC104)归口。本部分主要起草单位：哈尔滨电工仪表研究所、上海英孚特电子技术有限公司、国网江西省电力公司电力科学研究院、国网湖北省电力公司电力科学研究院、国家电工仪器仪表质量监督检验中心、北京自动化控制设备厂、深圳星龙科技股份有限公司、浙江正泰仪器仪表有限责任公司、浙江迪克森电器有限公司、国网湖南省电力公司电力科学研究院、德力西集团仪器仪表有限公司、河南省电力公司电力科学研究院、冀北电力有限公司计量中心、上海康比利仪表有限公司、山东省计量科学研究院、国网北京市电力公司、深圳友讯达科技股份有限公司、浙江省计量科学研究院、中南仪表有限公司、国网重庆市电力公司电力科学研究院、上海市计量测试技术研究院、河南省计量科学研究院、国网四川省电力公司计量中心、华立科技股份有限公司、西安凯益金电子科技有限公司。本部分主要起草人：薛德晋、申莉、裴茂林、刘献成、靳绍平、陈波、秦国鑫、李冀、丁振、陈闻新、袁慧防、刘沛、蔡毅、刘鹃、郑元豹、黄建钟、郭小广、崔涛、王伟能、白泰、黄建中、甘依依、周丽霞、李荣平、郑孟霞、林晓龙、刘丹、刘复若、赵锦锦、霍建华、来磊、王念莉、冯学礼、邵凤云、侯兴哲、王三强、吴维德、赵锋、李道民、王新军、曾任途、毕伟、陈乃恩本部分所代替标准的历次版本发布情况为：GB/T7676.9—1987、GB/T7676.9—1998。V
1范围
直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法
GB/T7676.9—2017
GB/T7676的本部分规定了直接作用模拟指示电测量仪表及其附件的通用试验条件和试验方法。为使试验更简单和/或更准确，这些推荐试验方法并没有限制使用特殊的试验方法和/或特殊的试验装置。
本部分适用于直接作用模拟指示的电测量指示仪表，如：电流表和电压表；
一功率表和无功功率表；
一一指针式和振簧式频率表：
一一相位表、功率因数表和同步指示器；电阻表（阻抗表)和电导表；
一上述形式的多功能仪表。
本部分也适用于某些与上述仪表连同使用的有限可互换附件或可互换附件，如：分流器；
串联电阻器和阻抗器；
一一霍尔电流传感器；
一一霍尔电压传感器；
一一电子变换器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.4—2008
12h循环）试验
GB/T2423.5—1995
2423.6—1995
GB/T2423.10—2008
GB/T2423.24—2013
阳辐射及其试验导则
检第2部分：试验方法试验Db：交变湿热（12h+电工电子产品环境试验
电工电子产品环境试验全
第2部分：试验方法试验Ea和导则：冲击电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）电工电子产品环境试验
GB/T2423.55—2006
电工电子产品环境试验
GB/T4208—2017
外壳防护等级(IP代码)
GB/T5169.11—2006
品的灼热丝可燃性试验方法
第2部分：试验方法试验Sa：模拟地面上的太第2部分：试验方法bZxz.net
：试验Eh：锤击试验
电工电子产品着火危险试验
第11部分：灼热丝/热丝基本试验方法成GB/T7676.1—2017
直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求GB/T
7676.2—2017
殊要求
直接作用模拟指示电测量仪表及其附件：第2部分：电流表和电压表的特1
GB/T7676.9—2017
GB/T7676.3—2017
的特殊要求
7676.4—2017
直接作用模拟指示电测量仪表及其附件第3部分：功率表和无功功率表直接作用模拟指示电测量仪表及其附件第4部分：频率表的特殊要求GB/T7676.5—2017
直接作用模拟指示电测量仪表及其附件第5部分：相位表、功率因数表和同步指示器的特殊要求
GB/T7676.6—2017
导表的特殊要求
7676.8—2017
17626.2—2006
直接作用模拟指示电测量仪表及其附件第6部分：电阻表（阻抗表）和电直接作用模拟指示电测量仪表及其附件第8部分：附件的特殊要求电磁兼容性试验和测量技术静电放电抗扰度试验17626.3—2016
电磁兼容性
17626.4—2008
17626.5—2008
17626.6—2008
17626.12—2013
IEC61010-1:2010
电磁兼容性
试验和测量技术射频电磁场辐射抗扰度试验试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容性
试验和测量技术
浪涌(冲击)抗扰度试验
电磁兼容性
试验和测量技术射频场感应的传导骚扰抗扰度试验电磁兼容性
试验和测量技术振铃波抗扰度试验测量、控制和实验室使用的电气设备的安全要求第1部分：通用要求(Safetyrequirements for electrical
requirements)
3术语和定义
measurement,control,and laboratoryusePart1:Generalequipment
GB/T7676.1一2017界定的以及下列术语和定义适用于本文件。3.1
待并线路incoming circuit
在使用中通常连接到相对于另一个“运行线路”相位可调的源，以便于有可能使它们同步。4
通用试验条件
4.1概述
除另有规定外，在满足下列条件下，本部分所描述的试验方法方可被采用。4.2参比条件
参比条件应根据GB/T7676.1—2017、GB/T7676.2～7676.6—2017和GB/T7676.8—2017中表1的规定。如果规定了一个参比范围，试验则在此参比范围的两个极限值上进行。4.3视差
读数时应注意避免视差的影响。对刀形指示器仪表，应使视线经指示器尖端与仪表的标度盘垂直。对带有镜面标度尺的仪表，应使视线经指示器尖端与其在镜中的反射影像相重合。4.4轻敲
取读数前用手指或铅笔的橡皮头轻敲仪表或其支持物然而，在本试验方法声明的某些试验中是不允许轻敲的，诸如在确定基本不确定度、回复零位及冲击和振动的影响的某些试验中，则不允许轻敲。2
4.5热稳定
所有仪表和附件应放在参比温度中保持足够长的时间，以消除温度梯度。通常，2h被认为是足够的。
4.6预处理时间
见GB/T7676.1—2017
4.7机械零位调节
的4.3.3。
GB/T7676.9—2017
在读取每组读数之前断开仪表的所有电源，用机械零位调节器将指示器调节在零分度线上或标度尺上用作基准的标志上，按以下方法：a）
调节零位调节器使指示器从一个方向向仪表的零分度线移动。继续按a）所选择的方向使指示器移动，并轻敲仪表外壳把指示器调节在零分度线上。调节方b)
向一旦选定就不应该改变，直到指示器调节在零分度线上。c
指示器调节在零分度线上后，将零位调节器向相反方向移动足够的距离，使零位调节器中产生足够的机械间隙，但不能太大以免扰动指示器的位置。没有机械零位调节器或者标度尺上不出现机械零位的仪表不予调节。4.8电零位调节
在读取每组读数前用电零位调节器将指示器调节到基准标志上。具体的调节方法参阅各制造厂的使用说明书。
4.9试验装置的不确定度
进行所有试验时，所用试验装置的基本不确定度应不大于被试表和/或附件的相应准确度等级的1/4。推荐试验装置的基本不确定度不大于被试仪表和/或附件的等级指数的1/10。作改变量试验时，如有可能应避免对试验装置施加影响量（例如温度）。当试验装置和被试仪表和或附件承受相同的影响量（例如频率改变）时应保证试验装置的影响不大于被试仪表和/或附件的充许改变量的1/4。
制造厂对试验装置的不确定度应留有余地，以保证所有仪表和/或附件在交货时均在规定的不确定度极限内。与此相应，使用者在验收仪表和/或附件时应将允许的不确定度极限和其试验装置的不确定度相加，并将相加的和作为试验的极限值。4.10读数方法
无论何时，只要有可能应将被试表调整在分度线上，读取标准试验装置的读数。对于可互换附件，则应将标准试验装置调整在分度线上（或数字表的整数上），使用一个基本不确定度与被试附件相比可以忽略的标准装置读取附件的输出值。标准试验装置应有足够的分辨力（或数字位数），以使读数的数值分辨率等于或优于被试仪表和/或附件的相应等级指数的1/5。
4.11多相试验
多相仪表可以连接到电压、电流及相位角可被正确测量和控制的适当的多相电源上进行试验。对于可以用单相法试验的多相仪表进行单相法试验时，电流电路应串联，电压电路应并联。所有情况下，详细的连接方法和适用的校验常数应按制造厂说明书的规定。3
GB/T7676.92017
4.12交流仪表的直流试验
某些交流仪表，如电动系、热系或者静电系仪表可以在直流下试验。如果有这种情况，可使用直流电源，按规定对仪表进行试验。在这些情况下，应将每一测量线路按正极性和颠倒极性进行试验，以正负极性试验结果的平均值与标称值之差计算不确定度。与交流改变量有关的其他试验不能用直流试验。
4.13多测量范围和多功能仪表的试验所有测量范围和所有功能应分别进行试验。具有多供电电压能力的仪表应分别连接到每个电压源上进行试验
4.14试验导线
试验中导线的位置不应影响试验结果，如果制造厂规定了试验导线，应该使用这些试验导线进行试验。否则，试验中使用的导线尺寸不应影响试验结果。4.15电阻表的试验
对于高值试验电阻器，试验导线应有足够的绝缘，以确保试验电阻器不会因导线的分流而产生大于电阻表规定的基本不确定度1/10的改变量。对于低值电阻器，除非试验导线的总电阻与试验电阻器的阻值相比可以忽略的之外，应考虑试验导线的总阻值
具有尖形端部的特殊导线的电阻表可能需要特殊的与尖形端子相配的试验电阻器。测量四端电阻器阻值的电阻表需要专用的试验电阻器。如果一个电阻表在测量试验电阻的规定值（或者开路）时有一个试验电压的规定值，应使用一个允许的不确定度不超过试验电压1%的电压表测量该电压。当在试验电阻的规定值上测量电压时，可以将电压表和电阻并联而获得这个值。完全无泄漏的静电电压表将适用于施行开路电压试验。可以用一个直流电子电压表测量开路电压，但是应注意避免输入的失调电压和电流的影响。应小心注意不要因电阻表的输出电流而损坏试验电阻器。5基本不确定度试验
5.1试验条件
所有的基本不确定度试验都在参比条件下进行。5.2电流表和电压表
5.2.1程序
试验按以下步骤进行：
a）若有关，轻敲调整零位。
b）不轻敲。足够缓慢地增大激励使指示器顺序地指示在包括测量范围下限和上限在内的至少5个近似等距离的每一条分度线(Bxi）上，记录标准表上这些点的激励值(BRUI)。不轻敲。增大激励到测量范围上限值的120%处，或使指示器到达其行程的上限，取两者之中c）
较小值，立刻缓慢地减小激励，使指示器顺序地指示在与步骤b）相同的分度线（Bxi）上，记录4
标准表示出的激励值(BRDI)。
GB/T7676.9—2017
比较步骤b）和步骤c）中的(BRu）和(BRD)，与所对应的分度线(Bxi）偏离最大的值，记为d)
(BRM)，并将此分度线对应的值记为(Bx)。对零位在标度尺内的仪表，这些试验应适当地在零分度线两边进行。5.2.2计算
5.2.2.1按下式计算以百分数表示的仪表基本不确定度：Bx-BrM ×100
式中：
AF基准值。
5.2.2.2若需要时，对每条选定的分度线(Bxi)，比较其相应的(BRu)和(BRD)，取其偏离较大者记为(BRI)，按下式计算每条相应分度线的以百分数表示的基本不确定度：Bx1 -BRI×100
式中：
AF基准值。
5.3功率表和无功功率表
5.3.1程序
试验按以下步骤进行：
若有关，轻敲调整零位。
电压电路接额定电压，允差为土2%。b)）
不轻敲。在功率因数为1（无功，sinop=1）时足够缓慢地增大电流，使指示器顺序地指示在包c）
括测量范围下限和上限在内的至少5个近似等距离的每一条分度线(Bxi）上，记录标准表示出的激励值(BRU)。
不轻敲。在功率因数为1（无功，sino=1）时增大电流到测量范围上限值的120%处，或使指示d)
器到达其行程的上限，取两者之中较小值，立刻缓慢地减小电流，使指示器顺序地指示在与步骤c)相同的分度线(Bxi）上，记录标准表示出的激励值(BRDI)。比较步骤c）和步骤d）中的(BRu）和(BRDi）与所对应的分度线(Bxi）偏离最大的值，记为e
(BRM),并将此分度线对应的值记为(Bx)。对零位在标度尺内的仪表，这些试验应适当地在零分度线两边进行。5.3.2计算
5.3.2.1按下式计算以百分数表示的仪表基本不确定度：Bx-BRM×100
式中：
AF——基准值。
5.3.2.2若需要时，对每条选定的分度线(Bxi)，比较其相应的(BRu1）和(BRDi)，取其较大值为(BR),按下式计算每条相应分度线的按百分数表示的基本不确定度。5
GB/T7676.9—2017
式中：
Ap—— 基准值。
5.4指针式频率表
5.4.1程序
试验按以下步骤进行：
a）若有关，轻敲调整零位，
Bx -Brl ×100
b）不轻敲。在测量频率下限施加额定电压，或参比范围限值之一的电压值，缓慢地提高频率使指示器顺序地指示在包括测量范围下限和上限在内的至少5个近似等距离的每一条分度线(Bxi）上，记录标准表示出的频率值（BRUI）。c）不轻敲。提高频率到测量范围上限值的120%处，或使指示器到达其行程的上限，取两者之中较小值，立刻缓慢地降低频率，使指示器顺序地指示在与步骤b）相同的分度线(Bxi）上，记录标准表示出的激励值（BRDI）。d）比较步骤b）和步骤c）中的(BRu）和(BRDI)与对应的分度线(Bxi）偏离最大的值，记为(BRM)并将此分度线对应的值记为（Bx）。对零位在标度尺内的仪表，这些试验应适当地在零分度线两边进行。5.4.2计算
5.4.2.1按下式计算以百分数表示的仪表的基本不确定度：Bx-BRM×100
式中：
AF——基准值。
5.4.2.2若需要时，对每条选定的分度线(Bxi)，比较其相应的(BRui）和(BRDI),取其较大值为(BRI)，按下式计算每条相应分度线的以百分数表示的基本不确定度：u;=
式中：
Ap—— 基准值。
5.5振簧式频率表
5.5.1程序
试验按以下步骤进行：
Bxi-BrI
施加额定电压，或参比范围限值之一的电压，其频率为能使该排中最高额定频率值(Bxi）的振a)
簧以其最大振幅谐振，记录标准表示出的频率值(BR，）。b)
降低频率，使该排中次高频率额定值（Bx2）的振簧以其最大振幅产生共振，记录标准表示出的频率值(BR2）。
对每个振簧重复步骤b）。
如果仪表有多排振簧，对每排振簧重复步骤a）、b）、c)获得相应的(Bxi)和(BRI）。6
