ICS17.220.20
中华人民共和国国家标准
GB/T32192—2015
耐电压测试仪
WithstandingvoltagetesterbZxz.net
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-07-01实施

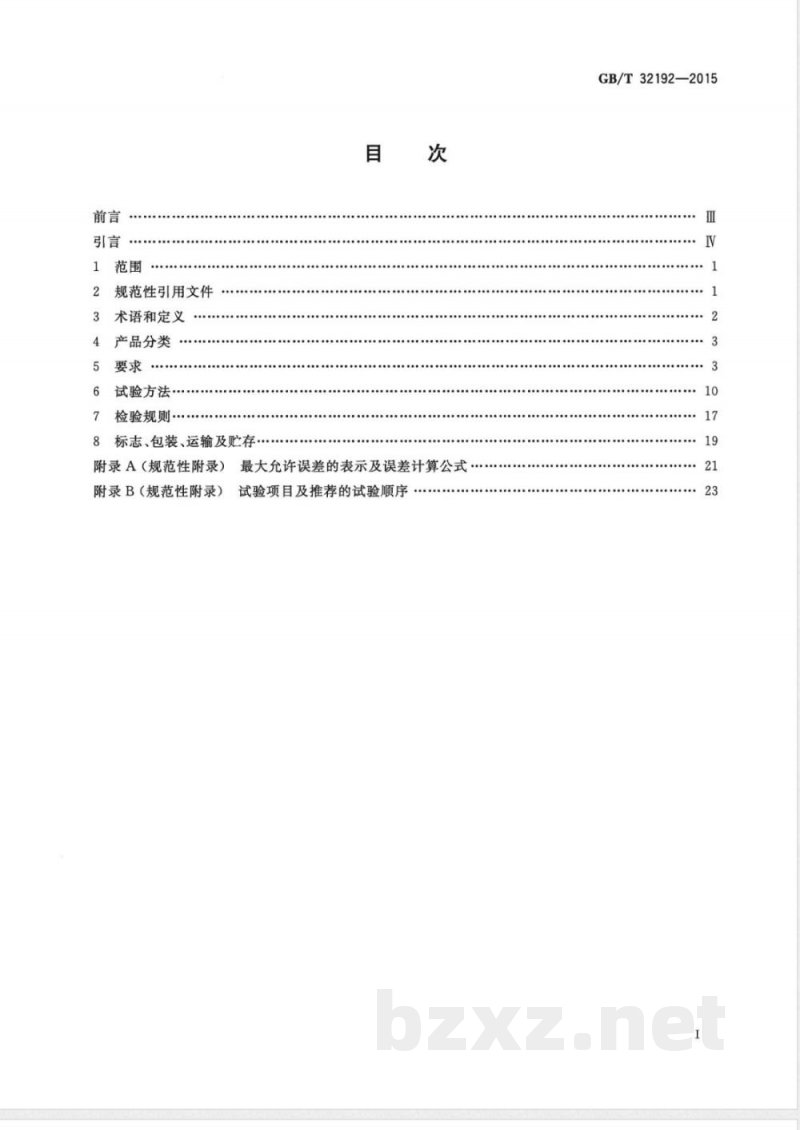

规范性引用文件
术语和定义
4产品分类
试验方法
检验规则…
8标志、包装、运输及贮存
附录A（规范性附录）
附录B（规范性附录）
最大允许误差的表示及误差计算公式试验项目及推荐的试验顺序
GB/T32192—2015
本标准按照GB/T1.1一2009给出的规则起草。GB/T32192—2015
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出。本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本标准起草单位：山东省计量科学研究院、上海仪器仪表研究所、浙江咸亨国际通用设备有限公司、青岛艾诺智能仪器有限公司、浙江省计量科学研究院、苏州市伟铭电子仪表有限公司、广州日新电器设备厂。
本标准主要起草人：王新军、张勤、滕华强、王来兴、王岩崧、罗进、侯殿成、吴永辉、吴兴广、杨之峰、吴维华、徐明洁、周超。
GB/T32192—2015

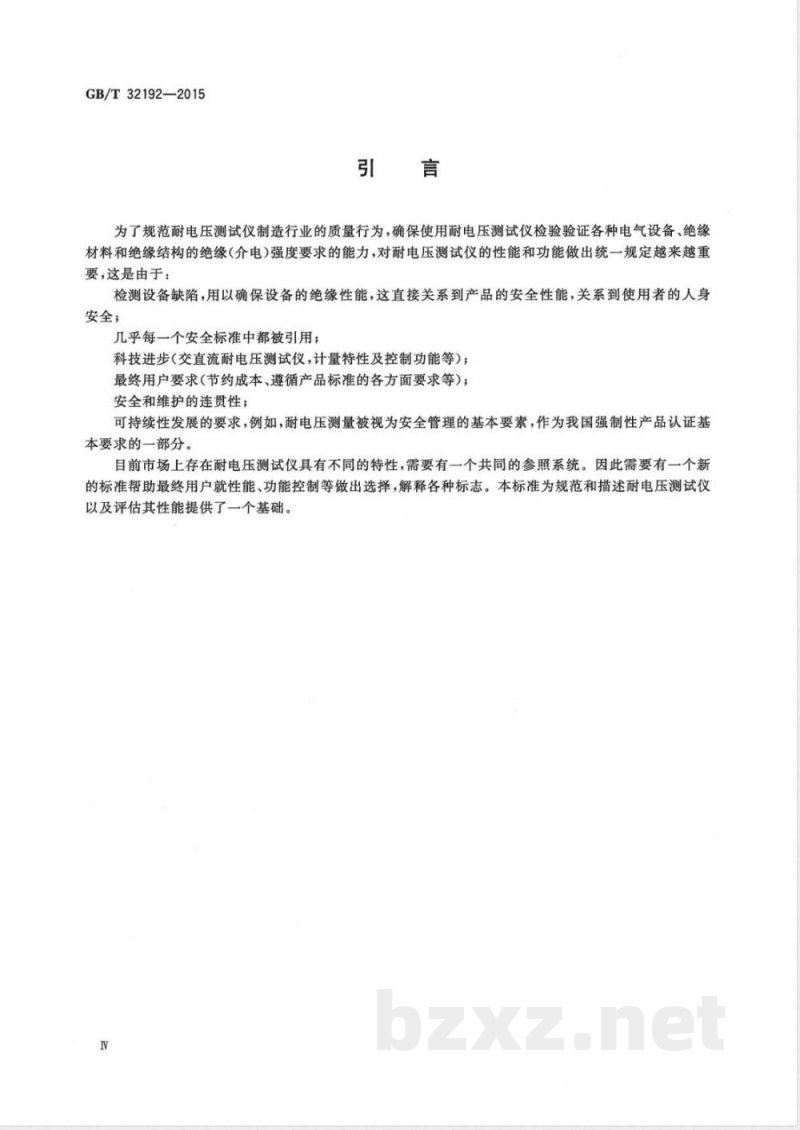

为了规范耐电压测试仪制造行业的质量行为，确保使用耐电压测试仪检验验证各种电气设备、绝缘材料和绝缘结构的绝缘（介电）强度要求的能力，对耐电压测试仪的性能和功能做出统一规定越来越重要，这是由于：
检测设备缺陷，用以确保设备的绝缘性能，这直接关系到产品的安全性能，关系到使用者的人身安全；
几乎每一个安全标准中都被引用；科技进步（交直流耐电压测试仪，计量特性及控制功能等）；最终用户要求（节约成本、遵循产品标准的各方面要求等）；安全和维护的连贯性；
可持续性发展的要求，例如，耐电压测量被视为安全管理的基本要素，作为我国强制性产品认证基本要求的一部分。
目前市场上存在耐电压测试仪具有不同的特性，需要有一个共同的参照系统。因此需要有一个新的标准帮助最终用户就性能、功能控制等做出选择，解释各种标志。本标准为规范和描述耐电压测试仪以及评估其性能提供了一个基础。IM

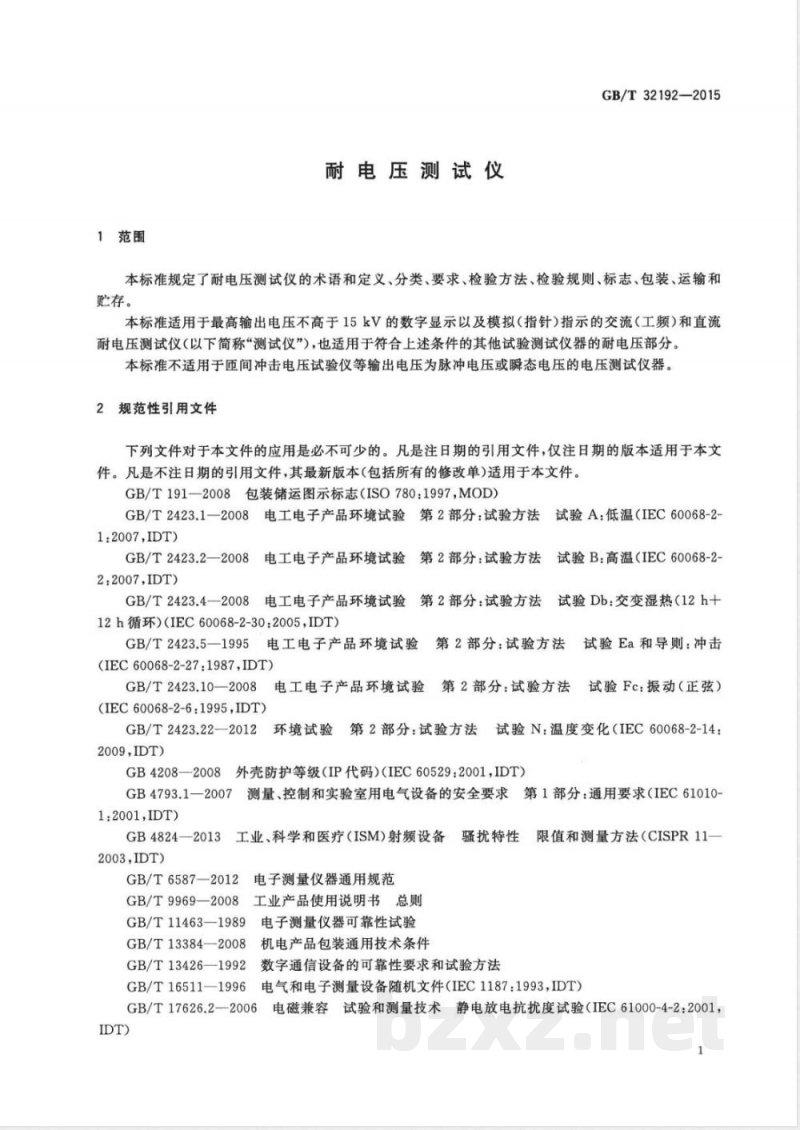

1范围
耐电压测试仪
GB/T32192—2015
本标准规定了耐电压测试仪的术语和定义、分类、要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于最高输出电压不高于15kV的数字显示以及模拟（指针）指示的交流（工频）和直流耐电压测试仪（以下简称“测试仪”），也适用于符合上述条件的其他试验测试仪器的耐电压部分。本标准不适用于匝间冲击电压试验仪等输出电压为脉冲电压或瞬态电压的电压测试仪器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志（ISO780：1997,MOD）GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007,IDT)
GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:2007,IDT）
GB/T2423.4—2008
电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30：2005，IDT）GB/T2423.5—1995电工电子产品环境试验第2部分：试验方法(IEC60068-2-27:1987,IDT)
试验Ea和导则：冲击
3电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）
GB/T2423.10—2008
(IEC60068-2-6:1995,IDT)
GB/T2423.22—2012环境试验第2部分：试验方法试验N：温度变化（IEC60068-2-14：2009，IDT）
GB4208-2008
外壳防护等级（IP代码）（IEC60529:2001，IDT）测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010GB4793.1—2007
1:2001,IDT)
3工业、科学和医疗（ISM)射频设备GB4824—2013
骚扰特性F
限值和测量方法（CISPR11
2003IDT）
GB/T6587—2012
电子测量仪器通用规范
GB/T9969—2008工业产品使用说明书总则GB/T11463—1989
电子测量仪器可靠性试验
GB/T13384—2008
GB/T13426—1992
GB/T16511—1996
机电产品包装通用技术条件
数字通信设备的可靠性要求和试验方法电气和电子测量设备随机文件（IEC1187：1993，IDT）GB/T17626.2—2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，IDT)
GB/T32192—2015
GB/T17626.3—2006
3:2002,IDT)
GB/T17626.4—2008
4-4:2004,IDT)
GB/T17626.5—2008
2005,IDT）
GB/T17626.6—2008
2006,IDT）
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：试验和测量技术
射频场感应的传导骚扰度（IEC61000-4-6：GB/T17626.11一2008电磁兼容试验和测量技术电压暂降、短时中断及电压变化的抗扰度试验（IEC61000-4-11:2004,IDT）GB/T18268.1—2010测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求（IEC61326-1:2005.IDT）
3术语和定义
下列术语和定义适用于本文件。3.1
withstandingvoltagetester
耐电压测试仪
用于对各种电气设备、绝缘材料和绝缘结构等的绝缘（介电）强度进行检测和试验的仪器。3.2
指示器indicatorequipment
测试仪输出电压、击穿电流设定值、测量值及定时单元的组件。3.3
定时definitetime
确定测试仪在设定电压下的测试工作时间。3.4
复位reset
使测试仪由报警、定时结束状态恢复到测量准备状态；或者清除上次测量结果，使其处于测量准备状态。
额定输出电压ratedoutputvoltage测试仪高压输出端能够输出的保证测试仪长期连续正常工作的最高电压。3.6
额定输出电流ratedoutputcurrent测试仪在额定输出电压下能够输出的保证测试仪长期连续正常工作的最大电流。3.7
击穿报警电流breakdownwarningcurrent在测试仪上设置的电流值，当测试仪输出电流大于该值时，测试仪应自动切断输出电压并发出报警信号。
电压持续（保持）时间voltageduration测试仪的输出电压在稳定阶段所经历的时间，不包括电压上升和下降的时间。2
标称容量nominalcapacity
测试仪的额定输出电压与额定输出电流的乘积。4产品分类
按输出电压类型分类
可分为交流测试仪和直流测试仪。4.2按显示方式分类
可分为模拟(指针)指示测试仪和数字显示测试仪。4.3按升压方式分类
可分为机械升压测试仪和电子升压测试仪。GB/T32192—2015
注：由手动调压、测量电路及指示(显示)等部分组成的为机械升压；由升压(调压器或可程控功率放大器)、测量电路及数字显示等部分组成的为电子升压。电子升压测试仪输出电压时应设计成在低电压下接通内部高压变压试验值，然后缓慢升到试验值；试验完成后以同样的速度降低电压回零位才切断高压变压器，开始时不大于
器电源。
4.4按是否具有程控功能分类
可分为程控测试仪和非程控测试仪。5要求
5.1技术要求
5.1.1准确度
5.1.1.1准确度等级
测试仪的准确度等级为1、2、5、10级。对于不同的测量范围，一台测试仪可以被赋予不同的准确度等级，但一个量程只能有一个准确度等级。5.1.1.2最大允许误差
不同等级测试仪输出电压、击穿电流最大允许误差应符合表1的规定。表1准确度等级及最大允许误差
准确度等级
最大允许误差/%
5.1.1.2.1输出电压
输出电压示值的最大允许误差应满足表1规定，数字显示测试仪在基本量程满度值的10%点指示值应符合最大允许误差的规定。误差计算公式见附录A中式（A.4)。3
GB/T32192—2015
5.1.1.2.2击穿报警电流
击穿报警电流示值的最大允许误差应满足表1规定，数字显示测试仪在基本量程满度值的10%点指示值应符合最大允许误差的规定。5.1.1.2.3输出电压持续（保持）时间输出电压持续（保持）时间设定示值与实测值之差不应超过实测值的5%，5.1.1.2.4直流输出电压纹波系数当输出电流为1mA(负载为阻性负载)时，测试仪直流输出电压的纹波系数不应超过5%。5.1.1.2.5交流输出电压失真度
空载和额定负荷（阻性负载条件下，测试仪交流输出电压的失真度不应超过5%。5.1.1.2.6交流输出电压频率
程控式测试仪交流输出电压频率的设定值和实际值之差不应超过设定值的1%。5.1.1.2.7实际输出容量
测试仪实际输出容量不应低于标称容量的90%。5.1.1.3确定最大允许误差的条件各等级测试仪与各个影响量有关的参比条件及其允许偏差见表2。表2影响量的参比条件及其允许偏差影响量
环境温度
相对湿度
电源电压
电源频率
电源失真度
影响量的极限及允许该变量
参比条件（除非制造单位另有规定)20℃
50(或60)Hz
0%(纯正弦）
允许偏差
±5℃
不大于5%
当测试仪在参比条件下处于稳定工作状态，而某单个影响量按照6.7.2的要求变化时，除非制造单位对改变量另有规定，测试仪均应符合表3的规定。表3
影响量
环境温度
相对湿度
电源电压
电源频率
影响量的极限及允许改变量
影响量的极限
-5℃和45℃
20%和90%
参比值的士10%
参比值的士5%
注：允许改变量以最大允许误差的百分数表示，4
允许改变量/%
5.1.2分辨力
GB/T32192—2015
数字显示测试仪的分辨力应不低于准确度等级的1/5，模拟指示测试仪分辨力见表4。表4模拟指示测试仪的分辨力
准确度等级
模拟指示测试仪指示器最小刻度（格）5.1.3最大输出电流与短路电流
2级及以上等级
5级及以下等级
5.1.3.1交流测试仪最大输出电流不应小于3.5mA，直流测试仪最大输出电流不应小于10mA。注：最大输出电流有关标准称为脱扣电流、跳闸电流、跳脱电流或击穿电流等5.1.3.2最大输出电流达到100mA的交流测试仪，其输出短路电流不应小于200mA。5.2功能要求
5.2.1报警功能
测试仪应具有高压输出警示，当电流值超过预置击穿报警电流时，测试仪能够自动切断输出电压及电流，同时发出声光报警信号。5.2.2定时功能
测试仪应具有定时功能，并具有“开启”和“关闭”的选择功能，有时间调节装置和时间指示器。定时的方式、范围及其最大允许误差由产品随机文件规定。测试仪应从试验电压升到设定值时开始计时。被试件在要求的输出电压下达到预置电压持续时间后，测试仪应能自动切断输出电压。5.2.3复位功能
测试仪复位后均能处于待机状态，并使其处于再次测试准备状态。5.2.4其他功能
若测试仪具有通讯、遥控等本标准要求以外的其他功能，应能达到产品标准或说明书等随机文件明示的要求。
5.3机械要求
5.3.1外观标志及结构
5.3.1.1外观标志
5.3.1.1.1测试仪各种外部接口应有明确标识，高压输出端应有明显的高压输出标志及其他必要的警示标志；接地端子应标志清晰，不能标记在可拆卸的部件上；低压端不接地的测试仪应有明确说明并应在操作面板上有明确的标志；铭牌应清晰明显，并不易被擦掉；电源输人端应标明额定工作电压及频率并应有标明保险丝熔断电流大小的标志。注：“低压端不接地”指测试仪高压变压器的低电位端处于浮地状态，与测试仪的接地端钮不存在电气上的连接。5.3.1.1.2金属外壳应有良好的表面处理，不得有镀层脱落、锈蚀、霉斑等现象，也不应有划伤、站污等痕迹，不允许有明显变形损坏或缺损；塑料外壳应具有足够的机械强度，不得有缺损和开裂、划伤和污5
GB/T32192—2015
迹，不允许有明显的变形；所有按键及按钮控制应灵活可靠、无卡滞现象；电器部件应无明显位移或脱落等现象。
5.3.1.2结构
5.3.1.2.1测试仪应具备高压启动、复位键，所有端子固定方式应确保充分的和持久的接触，以免松动和发热；接线端钮（接地端子除外）、按键及插座应具有绝缘防护措施，插座应有锁定装置。5.3.1.2.2未在测试仪后面板设置自然通风孔或百叶窗的测试仪外壳的防护等级应符合GB4208-2008规定的IP51要求；在测试仪后面板设置自然通风孔或百叶窗的测试仪在相应部位还应符合GB4208一2008规定的防护等级IP31，采用强制通风时，应有除尘装置，在距离测试仪1m范围内其噪声参比值为60dB，最大允许误差为士5dB。5.3.2指示与显示
测试仪在通电时指示或显示应清晰完整。5.3.3冲击
试验应在测试仪无包装、非工作状态下在表7所列条件下按GB/T2423.5一1995的规定进行冲击试验，波形选用半正弦波。试验后测试仪不应出现损坏或信息改变，并能按本标准准确的工作。5.3.4振动
试验应在测试仪无包装、非工作状态下在表8所列条件下按GB/T2423.10一2008的规定进行振动试验。试验后测试仪不应出现损坏或信息改变，并能按本标准准确的工作。5.3.5运输
试验应在测试仪及其附件在完整满包装状态下按GB6587—2012中Ⅱ组的要求进行，试验后测试仪应不出现损坏或信息改变，并能按本标准准确的工作。5.4气候条件
5.4.1温度范围
测试仪的温度范围应符合表5的规定。表5温度范围
工作范围
极限工作范围
贮存和运输极限范围
注1：3K6级为—25℃～55℃。
注2：对特殊用途，可在订货合同中规定其他温度值。注3：贮存和运输极限范围温度极值下最长时间为24h。5.4.2湿度范围
测试仪的湿度范围应符合表6的规定。6
-5℃~45℃(3K5级）
-10℃～55℃（修改后的3K6级）—25℃70℃（3K8H级）
工作范围
极限工作范围
贮存和运输极限范围
峰值加速度
频率范围
10~150
湿度范围
相对湿度
45%~75%
20%~90%
≤90%
表7冲击试验的影响量
相应的标称
脉冲持续时间D
交越频率
注：10个扫频周期为75min。
电气要求
通用要求
半正弦
振动试验的影响量
频率<60Hz
恒定振幅mm
GB/T32192—2015
参比条件
50℃24h
相应的速度变化量Au
后峰锯齿
频率>60Hz
恒定加速度m/s
10(1g)
测试仪应被设计成在正常条件下正常工作时不致引起任何危险，尤其应确保：防电击的人身安全；
防过高温度的人身安全；
防火焰蔓延；
每一轴向
扫频周期数
在正常工作条件下可能经受腐蚀的所有部件应受有效防护。在工作条件下任何防护层既不应在一般的操作时会受损，也不应由于暴露在空气中而受损。防触电保护
测试仪的外壳应具有防止触电的良好的保护。可触及的金属零件或部件不应带电，用标准试验指可触及的带电零件、组件，应用绝缘材料将其与带电零件、组件隔离；用来控制带电的元件或组件的外部旋钮，手柄等应用绝缘材料制成。5.5.3安全要求
绝缘电阻
5.5.3.1.1
5.5.3.1.2
低压端不接地的测试仪高压输出端子与外壳之间的绝缘电阻应不低于100Mα。测试仪电源端子对机壳的绝缘电阻应不小于50Mα。7
