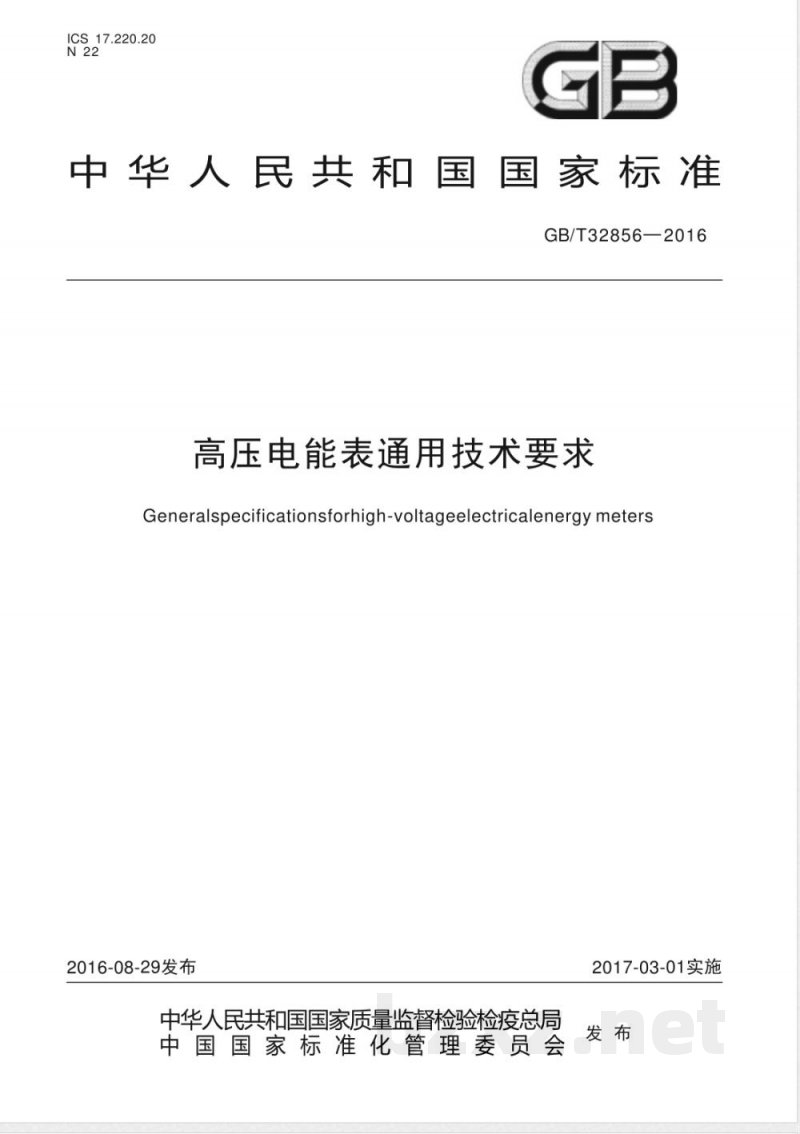

ICS17.220.20
中华人民共和国国家标准
GB/T32856—2016
高压电能表通用技术要求
Generalspecificationsforhigh-voltageelectricalenergy meters2016-08-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2017-03-01实施

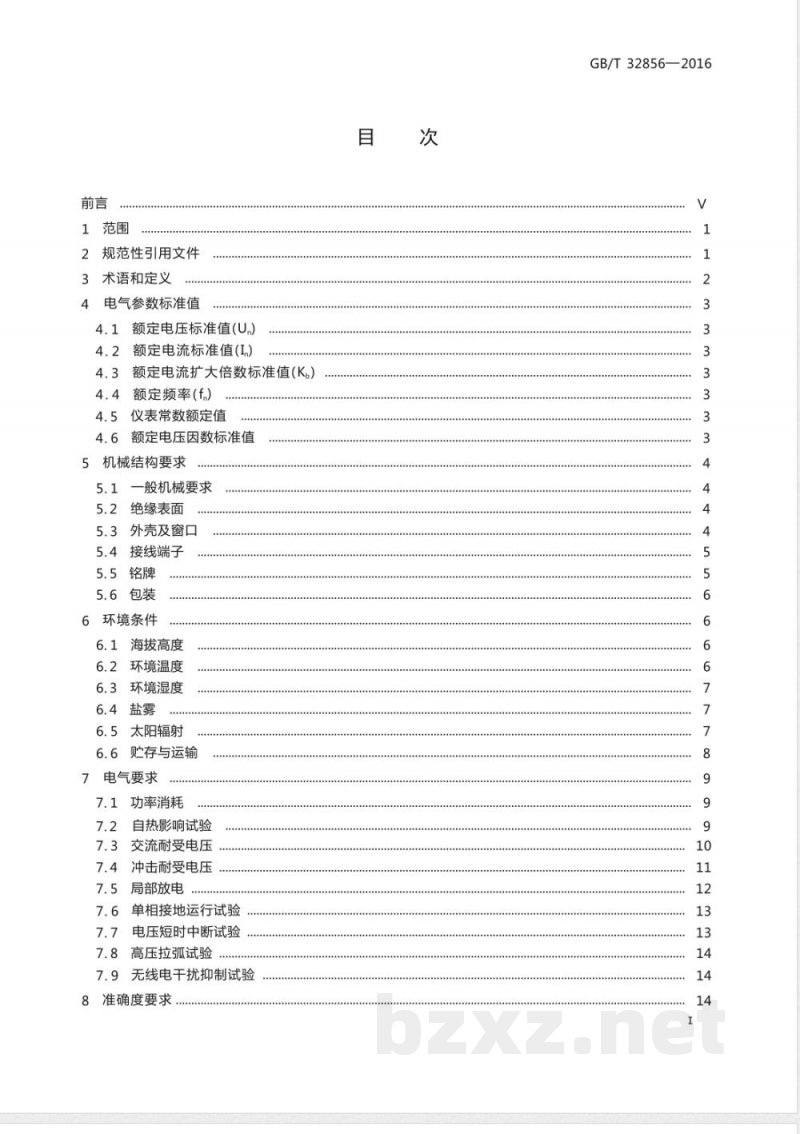

1范围
2规范性引用文件
3术语和定义
4电气参数标准值
4.1额定电压标准值(U）
4.2额定电流标准值(I）
4.3额定电流扩大倍数标准值(K,)4.4额定频率(f)
4.5仪表常数额定值
4.6额定电压因数标准值
5机械结构要求
一般机械要求
5.2绝缘表面
5.3外壳及窗口
5.4接线端子
5.5铭牌
5.6包装
6环境条件
6.1海拔高度
6.2环境温度
6.3环境湿度
6.4盐雾
6.5太阳辐射
6.6贮存与运输
7电气要求
7.1功率消耗
自热影响试验
7.3交流耐受电压
7.4冲击耐受电压
7.5局部放电
7.6单相接地运行试验
电压短时中断试验
7.8高压拉弧试验
7.9无线电干扰抑制试验
8准确度要求
GB/T32856—2016
GB/T 32856—2016

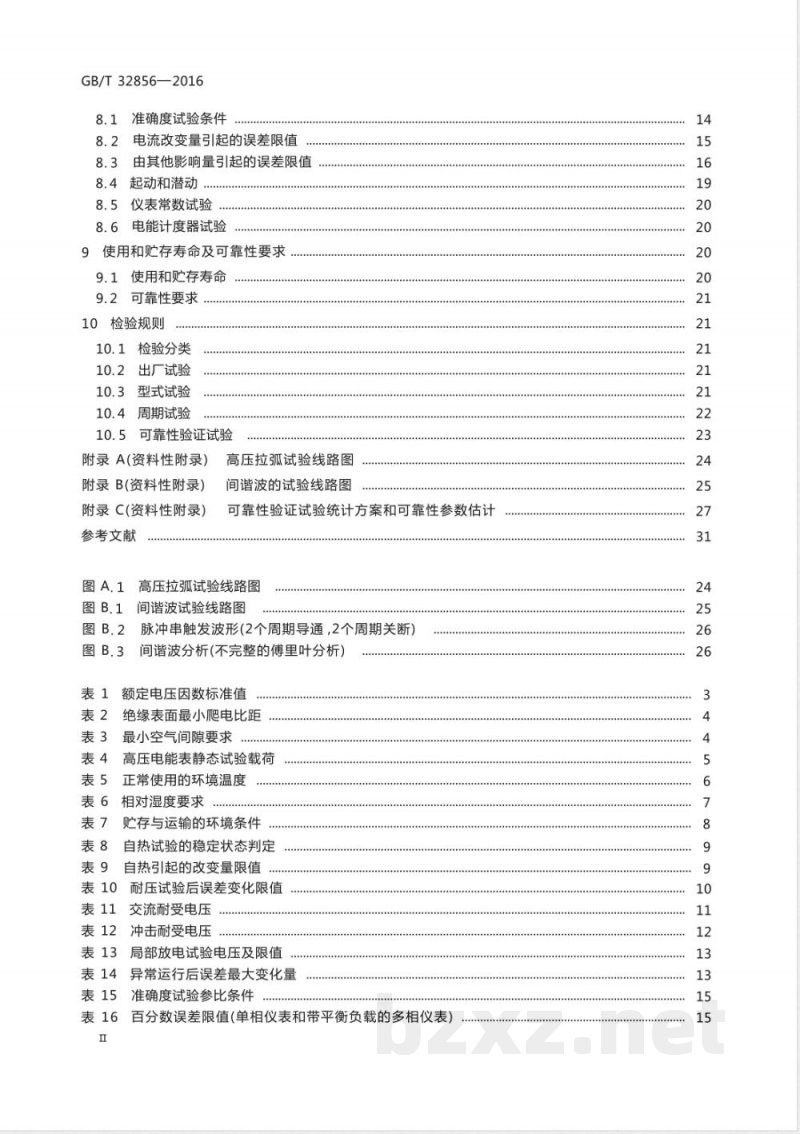

8.1准确度试验条件
8.2电流改变量引起的误差限值
8.3由其他影响量引起的误差限值8.4起动和潜动
8.5仪表常数试验
8.6电能计度器试验
9使用和贮存寿命及可靠性要求
9.1使用和贮存寿命
9.2可靠性要求
10检验规则
10.1检验分类
10.2出厂试验
10.3型式试验
10.4周期试验
10.5可靠性验证试验
附录A(资料性附录）
高压拉弧试验线路图
附录B(资料性附录)
附录C(资料性附录)
参考文献
间谐波的试验线路图
可靠性验证试验统计方案和可靠性参数估计高压拉弧试验线路图
间谐波试验线路图
脉冲串触发波形(2个周期导通，2个周期关断)间谐波分析(不完整的傅里叶分析)额定电压因数标准值
绝缘表面最小爬电比距
最小空气间隙要求
高压电能表静态试验载荷
正常使用的环境温度
相对湿度要求
贮存与运输的环境条件
自热试验的稳定状态判定
自热引起的改变量限值.
耐压试验后误差变化限值
交流耐受电压
冲击耐受电压
局部放电试验电压及限值
异常运行后误差最大变化量
准确度试验参比条件

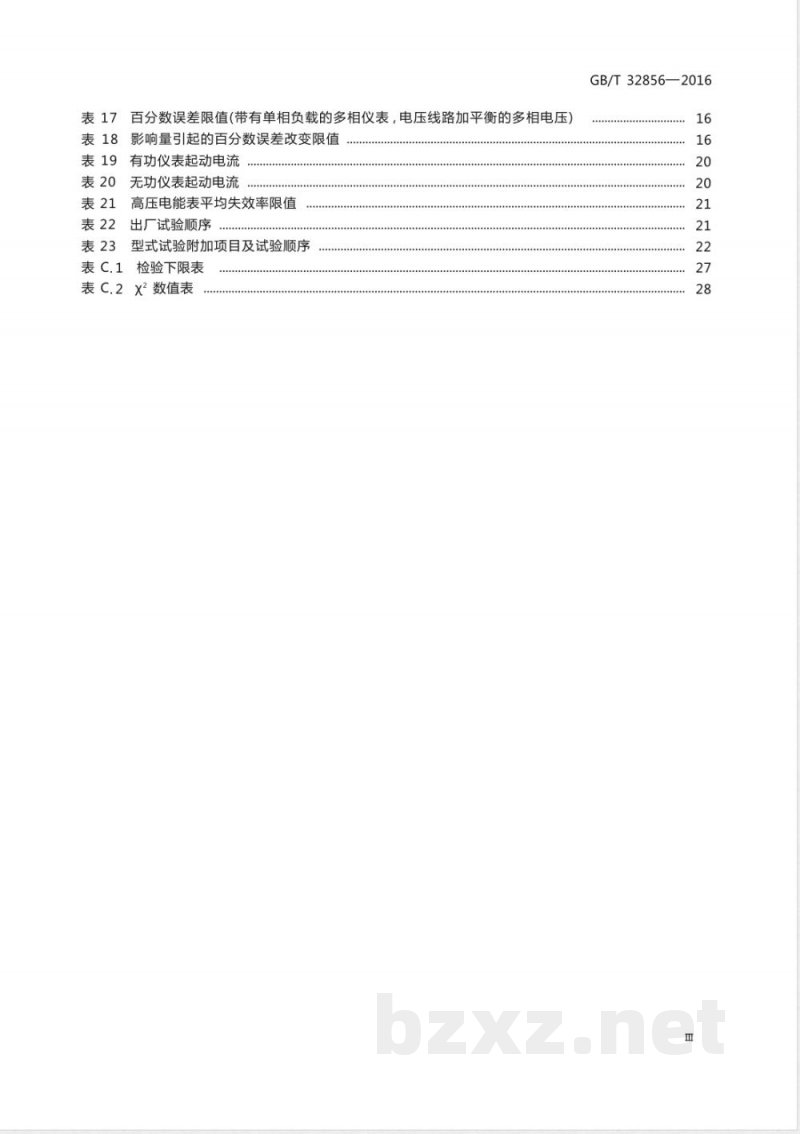

百分数误差限值(单相仪表和带平衡负载的多相仪表）14
百分数误差限值(带有单相负载的多相仪表，电压线路加平衡的多相电压)影响量引起的百分数误差改变限值有功仪表起动电流
无功仪表起动电流
高压电能表平均失效率限值
出厂试验顺序
型式试验附加项目及试验顺序
检验下限表
表C.2×2数值表
GB/T32856—2016

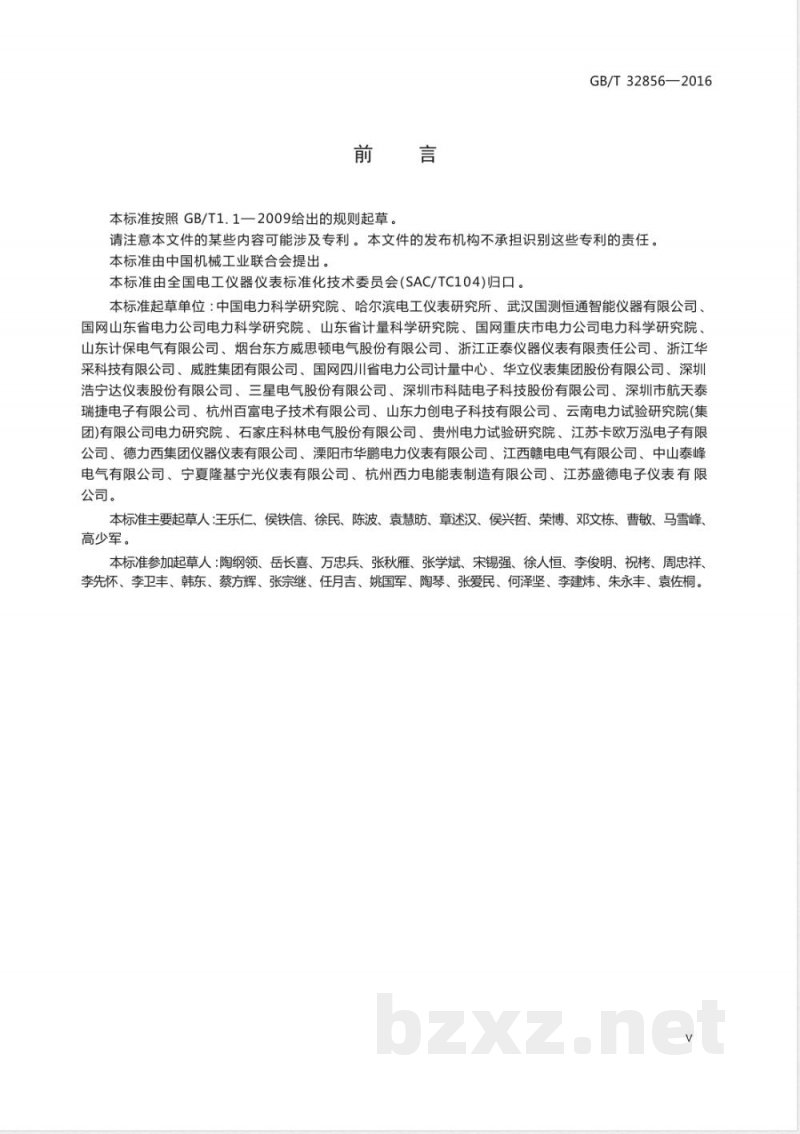

本标准按照GB/T1.1一2009给出的规则起草。GB/T32856—2016
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出。本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本标准起草单位：中国电力科学研究院、哈尔滨电工仪表研究所、武汉国测恒通智能仪器有限公司、国网山东省电力公司电力科学研究院、山东省计量科学研究院、国网重庆市电力公司电力科学研究院山东计保电气有限公司、烟台东方威思顿电气股份有限公司、浙江正泰仪器仪表有限责任公司、浙江华采科技有限公司、威胜集团有限公司、国网四川省电力公司计量中心、华立仪表集团股份有限公司、深圳浩宁达仪表股份有限公司、三星电气股份有限公司、深圳市科陆电子科技股份有限公司、深圳市航天泰瑞捷电子有限公司、杭州百富电子技术有限公司、山东力创电子科技有限公司、云南电力试验研究院（集团)有限公司电力研究院、石家庄科林电气股份有限公司、贵州电力试验研究院、江苏卡欧万泓电子有限公司、德力西集团仪器仪表有限公司、漂阳市华鹏电力仪表有限公司、江西赣电电气有限公司、中山泰峰电气有限公司、宁夏隆基宁光仪表有限公司、杭州西力电能表制造有限公司、江苏盛德电子仪表有限公司。
本标准主要起草人：王乐仁、侯铁信、徐民、陈波、袁慧防、章述汉、侯兴哲、荣博、邓文栋、曹敏、马雪峰、高少军。
本标准参加起草人：陶纲领、岳长喜、万忠兵、张秋雁、张学斌、宋锡强、徐人恒、李俊明、祝烤、周忠祥、李先怀、李卫丰、韩东、蔡方辉、张宗继、任月吉、姚国军、陶琴、张爱民、何泽坚、李建炜、朱永丰、袁佐桐。1范围
高压电能表通用技术要求
GB/T32856—2016
本标准规定了用于测量电压6kV~35kV、频率50Hz的电力网络中高压侧电能的高压电能表(下文简称“仪表”)的术语和定义、电气参数标准值、机械结构要求、环境条件、电气要求、准确度要求、使用和贮存及可靠性要求、检验规则。本标准适用于新制造的高压电能表，并且仅适用于其型式试验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191—2008包装储运图示标志GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007,IDT)
GB/T2423.2一2008电工电子产品环境试验检第2部分：试验方法试验B：高温（IEC60068-2-2:2007.IDT)
GB/T2423.4—2008
电工电子产品环境试验
12h循环)(IEC60068-2-30:2005,IDT)GB/T2423.6一1995电工电子产品环境试验(IEC60068-2-29:1987.IDT)
第2部分：试验方法
试验Db:交变湿热(12h+
第2部分：试验方法试验Eb和导则：碰撞GB/T2423.7一1995电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型样品)(IEC60068-2-31:1982,IDT)GB/T2423.8一1995电工电子产品环境试验：第2部分：试验方法讠
试验Ed:自由跌落
(IEC60068-2-32:1990,IDT)
GB/T2423.17—2008
电工电子产品环境试验第2部分：试验方法2-11:1981,IDT)
试验Ka:盐雾（IEC60068-
GB/T2423.24一2013环境试验第2部分：试验方法试验Sa:模拟地面上的太阳辐射及其试验导则(IEC60068-2-5:2010,IDT)GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4208一2008外壳防护等级（IP代码）(IEC60529:2001,IDT)GB/T4796一2008电工电子产品环境条件分类第1部分：环境参数及其严酷程度（IEC60721-1:2002,IDT)
GB/T5169.16一2008电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰试验方法(IEC60695-11-10:2003,IDT)GB/T7354一2003局部放电测量(IEC60270:2000,IDT）GB9254一2008信息技术设备的无线电骚扰限值和测量方法（CISPR22:2006,IDT）GB/T11150—一2001电能表检验装置1
GB/T32856—2016
GB/T13384一2008机电产品包装通用技术条件GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求GB/T16927.2一2013高电压试验技术第2部分：测量系统GB/T17215.211一2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备(IEC62052-11:2003,IDT)
GB/T17215.321—2008
3交流电测量设备
2级)(IEC62053-21:2003,IDT)
交第21部分：静止式有功电能表(1级和特殊要求
GB/T17215.322—2008交流电测量设备5特殊要求第22部分：静止式有功电能表(0.2S级和0.5S级)(IEC62053-22:2003,IDT)GB/T17215.323一2008交流电测量设备3级)(IEC62053-23:2003,IDT)
GB/T17215.911—2011电测量设备IDT)
GB/T17215.941—2006
电测量设备
GB/T17626.3—2006
3:2002.IDT
GB/T17626.6—2008
4-6:2006,IDT)
电磁兼容
电磁兼容
GB/T17626.8—2006
电磁兼容
GB/T17626.27—2006
电磁兼容
27:2000.IDT
GB20840.1—2010
互感器
特殊要求第23部分：静止式无功电能表(2级和可信性第11部分：一般概念(IEC/TR62059-11:2002第41部分：可靠性预测(IEC62059-41:2006，可信性
试验和测量技术射频电磁场辐射抗扰度试验(IEC61000-4-试验和测量技术
试验和测量技术
射频场感应的传导骚扰抗扰度(IEC61000工频磁场抗扰度试验(IEC61000-4-8:2001,试验和测量技术
三相电压不平衡抗扰度试验（IEC61000-4第1部分：通用技术要求
GB20840.3—2013
互感器
第3部分：电磁式电压互感器的补充技术要求3术语和定义
GB/T17215.211—2006、GB/T17215.911—2011、GB20840.1—2010、GB20840.3—2013界定的以及下列术语和定义适用于本文件。3.1
高压电能表high-voltageelectricalenergymeter一种直接接入6kV～35kV电力线路测量有功电能与无功电能的仪表，由装入同一壳体（包封)内包括高压电流电压传感器、高压供电单元、电能计量单元、内置计度显示单元(若有）、通信单元(若有)等组成。
注：高压电能表可使用内置或外置计度显示器。外置计度器应与通信单元配合使用。3.2
multiplicationconstant
电能倍率常数
用于仪表所记录电能值的一种输出表示方式，在这种表示方式中，电能输出值表示为电能基数（即电能计量单元的测量值)与电能倍率常数的乘积，其中电能倍率常数以电压倍率常数与电流倍率常数的乘积表示。
4电气参数标准值
4.1额定电压标准值(Un）
额定电压标准值为：6kV、10kV、20kV、35kV。4.2额定电流标准值(I）
GB/T32856—2016
额定电流标准值(每相)为:5A、10A、15A、20A、30A、40A、50A、75A、100A、150A、200A300A、400A、500A、600A。
4.3额定电流扩大倍数标准值(K)额定电流扩大倍数的标准值为：1.2、1.5、2、4。额定电流与额定电流扩大倍数的乘积就是仪表的额定最大工作电流（Imax）。4.4额定频率(f.）
额定频率为50Hz。
4.5仪表常数额定值
仪表常数用字母k表示，宜设计为在1%In、cosp=1时,相邻输出脉冲间隔≤90s;在Imax、cosp=1时，相邻输出脉冲间隔≥160ms,然后取整数并保留两位有效数字，其余数位设置为0。式(1)可满足一般情况下电能表常数的选值要求：k
式中：
(2 ~3) × 10
k一仪表常数，单位为脉冲数每干瓦时或脉冲数每干乏时（imp/kWh或imp/kvarh）；Un一额定电压，单位为伏（V）；Imax一最大电流，单位为安（A）；m2一测量单元数；
一时间间隔，单位为时(h）。
4.6额定电压因数标准值
电压因数是由最高运行电压决定的，而后者又与系统及电压互感器一次绕组接地条件有关。.（1)
表1列出了与各种接地条件相对应的额定电压因数标准值及在最高运行电压下的允许持续时间(即额定时间）。
表1额定电压因数标准值
额定电压因数
额定时间
端子联接方式和系统接地方式
任一电网的相间
中性点有效接地系统中的相与地之间3
GB/T32856—2016
额定电压因数
5机械结构要求
一般机械要求
额定时间
表1(续)
端子联接方式和系统接地方式
带有自动切除对地故障装置的中性点非有效接地系统中的相与地之间
无自动切除对地故障装置的中性点绝缘系统或无自动切除对地故障装置的共振接地系统中的相与地之间仪表的结构应能保证在规定使用条件下不引起任何危险，应保证防破裂、防爆燃、防异物、防腐蚀，防潮气及防灰尘进入。仪表金属部件的镀层、漆层宜均匀、牢固。内部部件应可靠固定。如果仪表有可接触的导电外壳或底座，应与高压接线端子或接地端子(若有)有金属性的电气连接。仪表的接地端子(若有)的螺纹直径不应小于6 mm。5.2绝缘表面
仪表的绝缘表面不应有裂纹、起泡、脱落等缺陷，在绝缘表面上测取的最小爬电比距应符合表2的要求。不具有接地端子或接地底座的仪表，只测取相间爬电比距；具有接地端子或接地底座的仪表除测取相间爬电比距外，还应测取相对地爬电比距表2绝缘表面最小爬电比距
污秽等级
IV特重
最小爬电比距标称值
16(20)
20(25)
25(31)
31(37)
括号前的数字用于计算相对地爬电距离。括号内的数字用于计算相间爬电距离仪表相间和相对地的最小空气间隙应符合表3的要求。最小空气间隙要求
额定电压/kV
相间和相对地距离
5.3外壳及窗口
爬电距离/弧闪距离
仪表可打开的外壳应施加封印，只有在破坏封印后才能打开外壳触及仪表内部各部件。外壳应有4
GB/T32856—2016
足够的机械强度，其结构和装配应保证在出现非永久性变形时不妨碍其正常工作。如果仪表外壳具有透明材料制成的读取计度器示值的观察窗口，则应能通过窗口无妨碍地读取计度器的示值，且窗口不能从外部拆卸。
仪表外壳及窗口的机械强度应按GB/T17215.211一2006的5.2.2.1进行弹簧锤试验。试验时仪表按正常工作位置安装，弹簧锤以0.2J±0.02J的动能作用在仪表外壳的外表面（包括窗口）。试验后仪表的外壳和窗口不应发生影响其功能及可触及带电部件的损伤。户内仪表外壳的安全防护等级不应低于IP65,户外仪表外壳的安全防护等级不应低于IP66。应按GB4208一2008进行安全和防尘防水试验。仪表使用的非金属材料应具有阻燃性，绝缘外壳材料的阻燃等级应达到UL94V-0.应按GB/T5169.16一2008第9章进行V-0等级的垂直燃烧试验。5.4接线端子
仪表的高压接线端子应有清晰易见的标志，其中三相电压接入端子用A、B、C标志，三相电流极性端子用P1标志，非极性端子用P2标志。仪表的接地端子(若有)用N或接地符号“”标志。高压接线端子应能承受表4要求的静态试验载荷，静载荷可从任意方向施加于任意端子。如果仪表不具有一次电流导体母线型），则只对电压端子进行试验。表4高压电能表静态试验载荷
静态承受试验载荷
系统额定电压
6、10
20、35
I类载荷是正常工况的载荷组合。电压端子
Ⅱ类载荷是考虑最不利工况的载荷组合。N
电流端子
I类载荷
在常规工作条件下所加载荷的总和不应超过表中所列承受试验载荷值的50%。电流端子承受极限动态载荷不应超过表中静态承受试验载荷的1.4倍。端子承受的静态扭矩试验载荷，由制造厂和用户协商。5.5铭牌
仪表的铭牌应具有以下内容：
制造厂名或商标；
产地及认证标志；
产品型号；
仪表制造依据的标准编号；
准确度等级(有功与无功分别标识）；仪表常数(有功用imp/kWh,无功用imp/kvarh表示）及电能倍率常数；电压等级（用额定电压6kV、10kV、20kV、35kV表示）；相数和线数(用单相、三相三线、三相四线表示）；Ⅱ类载荷
产品顺序号和制造年份，顺序号还应标志在仪表壳体上易观察的位置并贮存在仪表的非易失5
GB/T32856—2016
存储器中；
额定电流与最大电流。若标示为10(40）A则表示仪表的额定电流为10A,最大电流为40A。5.6包装
仪表的包装、包装箱的标志按GB/T13384一2008和GB/T191一2008的规定执行。每台仪表出厂时应附有下列文件：a）产品合格证；
出厂检验记录；
使用说明书；
产品有备件时，还应提供产品备件一览表。6环境条件
6.1海拔高度
不超过2000m。
注：在海拔高度超过2000m的地区使用的仪表，外绝缘水平参照GB311.1一2012另行规定。6.2环境温度
6.2.1一般要求
仪表正常使用的环境温度条件如表5所示。在规定的工作范围内，仪表应能正常工作，并符合相应的准确度要求；在规定的工作范围外但在极限工作范围内，仪表不应损坏，当回到规定工作范围内时,其计量特性不应降低。表5正常使用的环境温度
户内用仪表
一般型
规定工作范围
极限工作范围
-5℃~70℃
-15℃~70℃
低温型
-15℃~55℃此内容来自标准下载网
-25℃~60℃
一般型
户外用仪表
低温型
-15℃~70℃
-25℃~70℃
-25℃~55℃
-40℃~60℃
以上温度范围是仪表的最低要求，特殊用途可在订货合同中按GB/T4796一2008规定其他温度范围，并按新范围进行高低温试验。环境温度试验包括高温试验和低温试验。6.2.2高温试验
试验按GB/T2423.2一2008规定，在下列条件下进行：一仪表在非工作状态下；
一温度：70℃±3℃，户内用及户外用；一试验时间:72h。
试验后仪表应无损坏和信息改变并能正确工作。6.2.3低温试验
试验按GB/T2423.1一2008规定，在下列条件下进行：6
