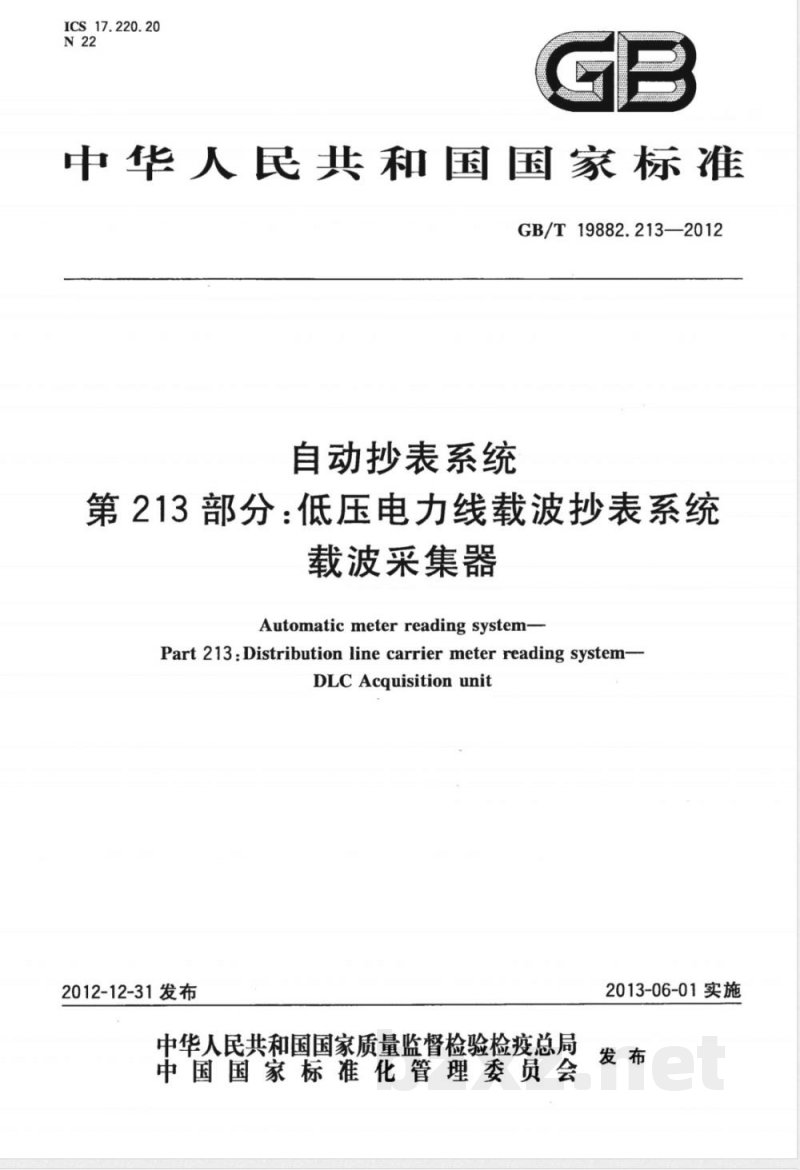

ICS17.220.20
中华人民共和国国家标准
GB/T19882.213—2012
自动抄表系统
第213部分：低压电力线载波抄表系统载波采集器
Automatic meter reading system-Part 213:Distribution line carrier meter reading system-DLCAcquisitionunit
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-06-01实施
GB/T19882.213—2012

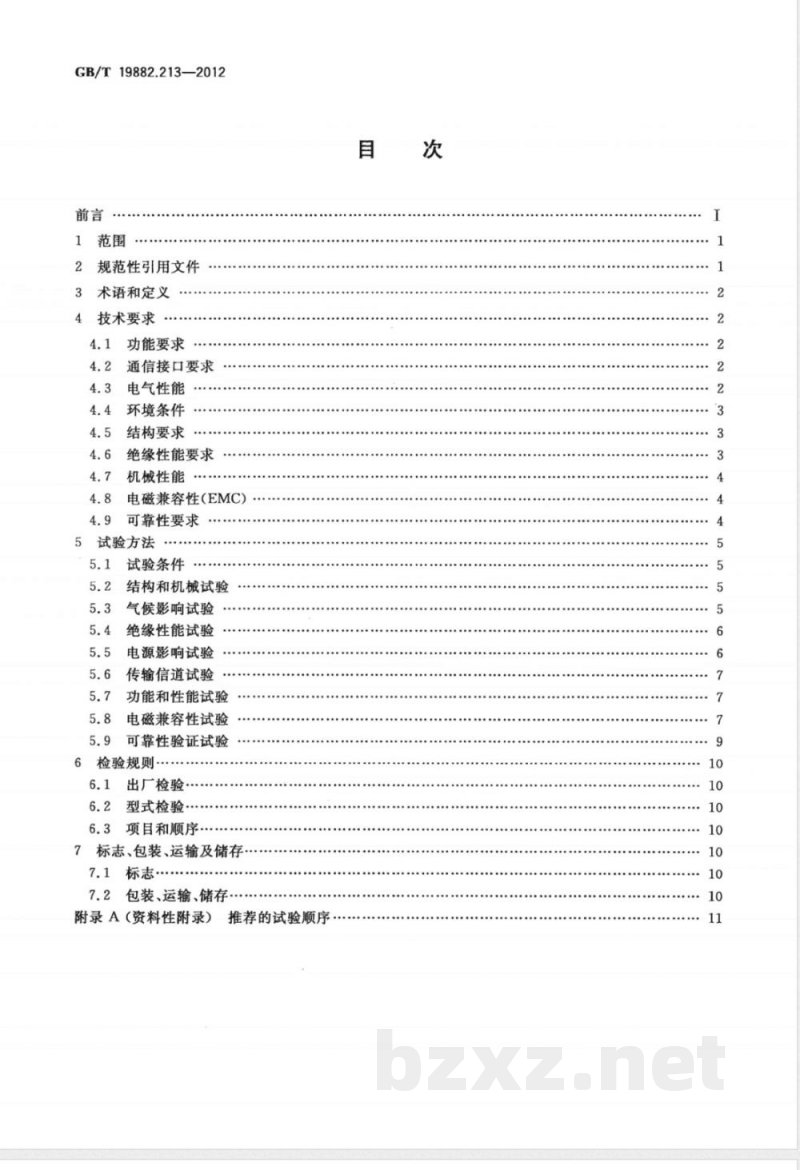

1范围
2规范性引用文件
3术语和定义
4技术要求
4.1功能要求
通信接口要求
电气性能
环境条件
结构要求
绝缘性能要求
机械性能
电磁兼容性(EMC)
可靠性要求
5试验方法
试验条件
结构和机械试验
气候影响试验
绝缘性能试验
电源影响试验
传输信道试验
功能和性能试验免费标准bzxz.net
电磁兼容性试验
可靠性验证试验
6检验规则
6.1出厂检验….
6.2型式检验·
6.3项目和顺序.
7标志、包装、运输及储存
7.1标志
7.2包装、运输、储存
附录A（资料性附录）推荐的试验顺序目

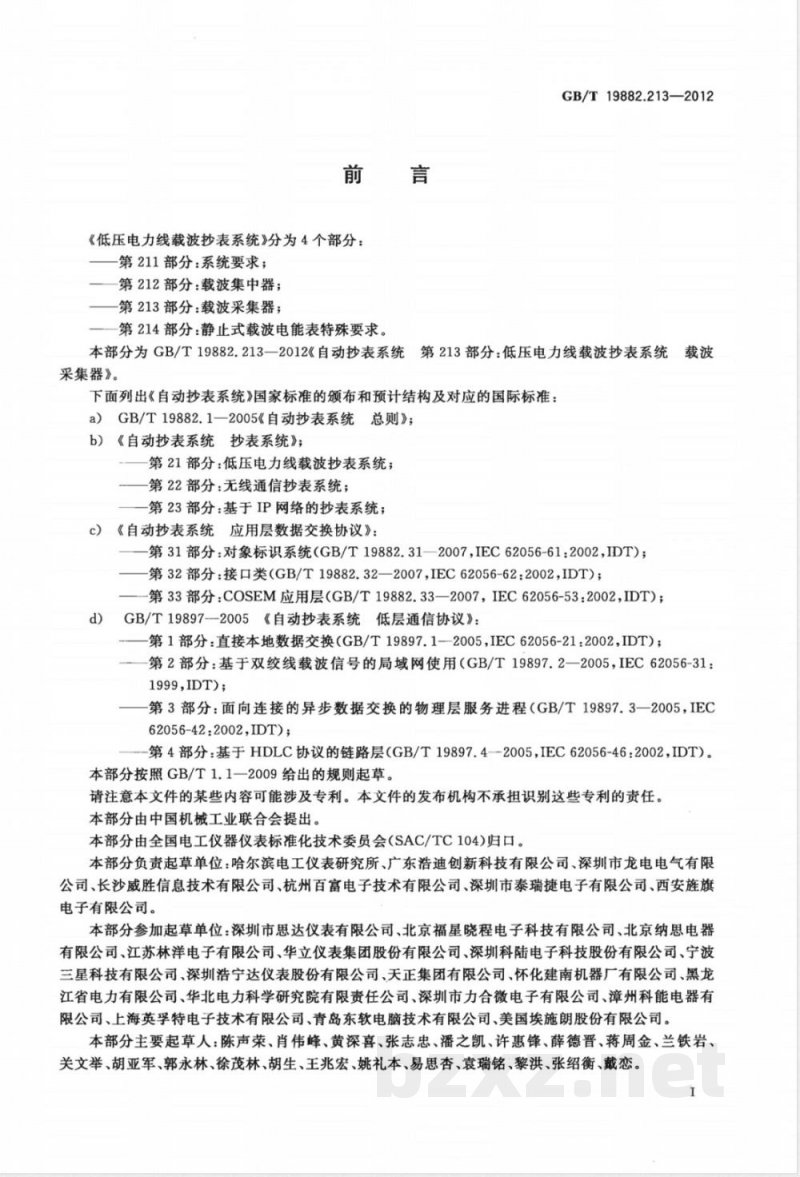

《低压电力线载波抄表系统》分为4个部分：—第211部分：系统要求；
一第212部分：载波集中器；
一第213部分：载波采集器；
一第214部分：静止式载波电能表特殊要求。GB/T19882.213—2012
本部分为GB/T19882.213一2012《自动抄表系统第213部分：低压电力线载波抄表系统载波采集器》。
下面列出《自动抄表系统》国家标准的颁布和预计结构及对应的国际标准：a）GB/T19882.1—2005《自动抄表系统总则》；b）《自动抄表系统抄表系统》；第21部分：低压电力线载波抄表系统；—第22部分：无线通信抄表系统；-第23部分：基于IP网络的抄表系统；c）《自动抄表系统应用层数据交换协议》：第31部分：对象标识系统（GB/T19882.31—2007,IEC62056-61：2002IDT)；—第32部分：接口类（GB/T19882.32—2007，IEC62056-622002，IDT)；-第33部分：COSEM应用层（GB/T19882.33—2007，IEC62056-53：2002，IDT)；d）GB/T19897--2005《自动抄表系统低层通信协议》：第1部分：直接本地数据交换（GB/T19897.1-2005，IEC62056-21：2002IDT)；第2部分：基于双绞线载波信号的局域网使用（GB/T19897.2一2005，IEC62056-31：1999,IDT)；
一第3部分：面向连接的异步数据交换的物理层服务进程（GB/T19897.3一2005，IEC62056-42:2002,IDT);
-第4部分：基于HDLC协议的链路层（GB/T19897.4一2005，IEC62056-46：2002，IDT）。本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本部分负责起草单位：哈尔滨电工仪表研究所、广东浩迪创新科技有限公司、深圳市龙电电气有限公司、长沙威胜信息技术有限公司、杭州百富电子技术有限公司、深圳市泰瑞捷电子有限公司、西安旌旗电子有限公司。
本部分参加起草单位：深圳市思达仪表有限公司、北京福星晓程电子科技有限公司、北京纳思电器有限公司、江苏林洋电子有限公司、华立仪表集团股份有限公司、深圳科陆电子科技股份有限公司、宁波三星科技有限公司、深圳浩宁达仪表股份有限公司、天正集团有限公司、怀化建南机器厂有限公司、黑龙江省电力有限公司、华北电力科学研究院有限责任公司、深圳市力合微电子有限公司、漳州科能电器有限公司、上海英孚特电子技术有限公司、青岛东软电脑技术有限公司、美国埃施朗股份有限公司。本部分主要起草人：陈声荣、肖伟峰、黄深喜、张志忠、潘之凯、许惠锋、薛德晋、蒋周金、兰铁岩、关文举、胡亚军、郭永林、徐茂林、胡生、王兆宏、姚礼本、易思杏、袁瑞铭、黎洪、张绍衡、戴恋。I

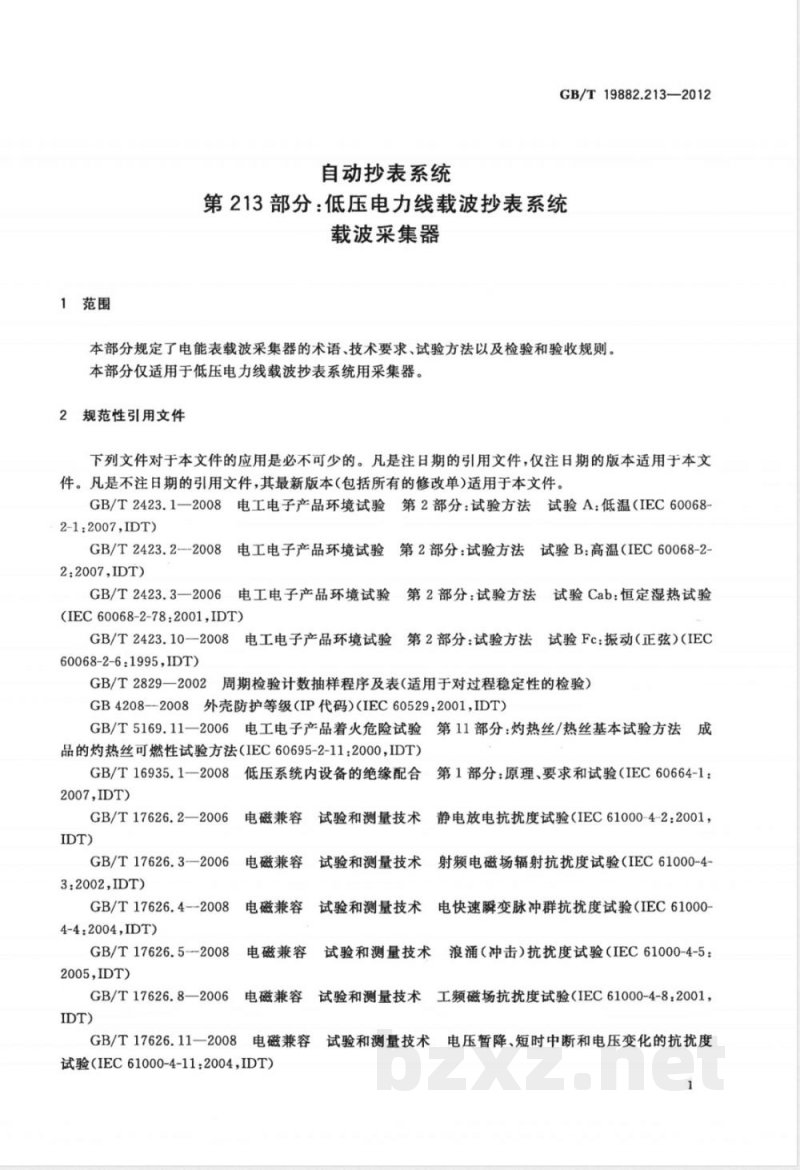

1范围
自动抄表系统
GB/T19882.213—2012
第213部分：低压电力线载波抄表系统载波采集器
本部分规定了电能表载波采集器的术语、技术要求、试验方法以及检验和验收规则。本部分仅适用于低压电力线载波抄表系统用采集器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC600682-1:2007,IDT)
GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:2007,IDT)
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验(IEC60068-2-782001,IDT)
GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（IEC60068-2-6:1995,IDT)
GB/T2829—2002J
周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4208--2008外壳防护等级（IP代码)(IEC60529：2001,IDT）GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）GB/T16935.1一2008低压系统内设备的绝缘配合：第1部分：原理、要求和试验（IEC60664-1：2007,IDT)
GB/T17626.2—2006
GB/T17626.3—2006
3:2002,IDT)
GB/T17626.4-2008
4-4:2004,IDT)
GB/T17626.5--2008
2005IDT)
GB/T17626.8—2006
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001，GB/T17626.11一2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（IEC61000-4-11：2004，IDT）1
GB/T19882.213-2012

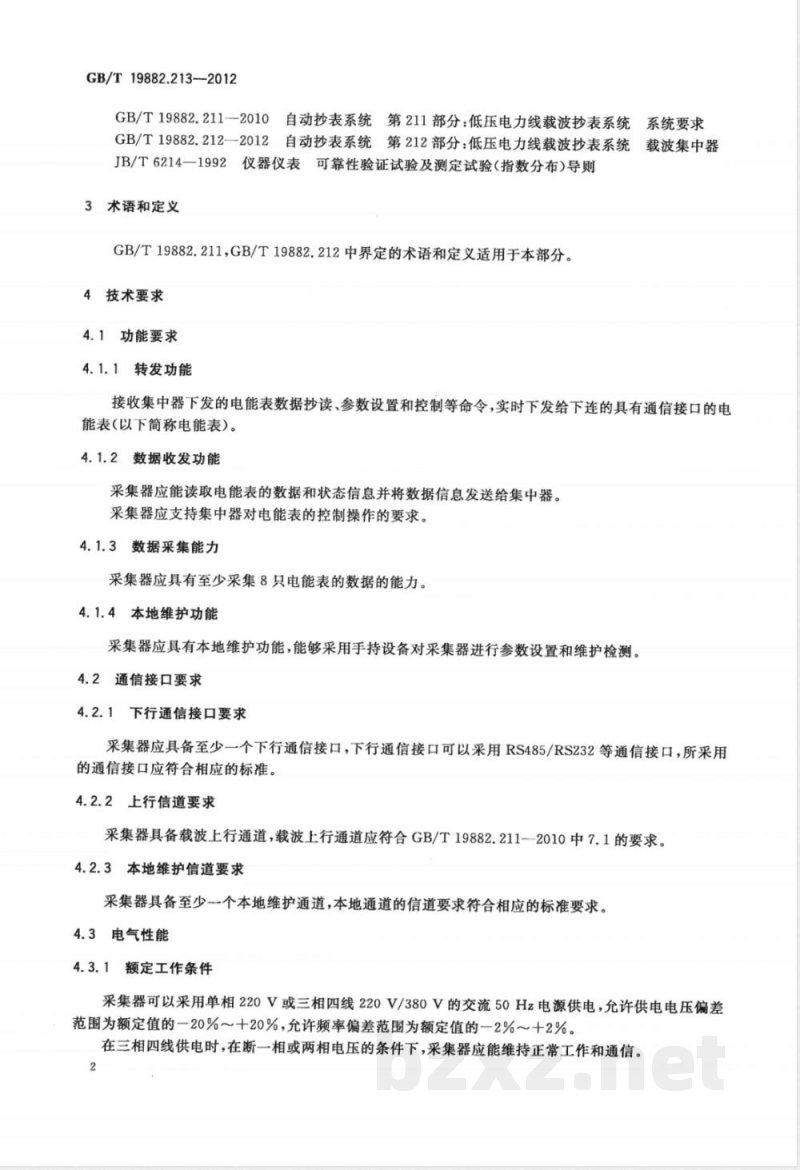

GB/T19882.211一2010自动抄表系统第211部分：低压电力线载波抄表系统系统要求GB/T19882.212一2012自动抄表系统第212部分：低压电力线载波抄表系统载波集中器JB/T6214一1992仪器仪表可靠性验证试验及测定试验（指数分布）导则3术语和定义
GB/T19882.211，GB/T19882.212中界定的术语和定义适用于本部分。4技术要求
4.1功能要求
4.1.1转发功能
接收集中器下发的电能表数据抄读、参数设置和控制等命令，实时下发给下连的具有通信接口的电能表(以下简称电能表)。
4.1.2数据收发功能
采集器应能读取电能表的数据和状态信息并将数据信息发送给集中器。采集器应支持集中器对电能表的控制操作的要求。4.1.3数据采集能力
采集器应具有至少采集8只电能表的数据的能力。4.1.4本地维护功能
采集器应具有本地维护功能，能够采用手持设备对采集器进行参数设置和维护检测。4.2通信接口要求
4.2.1下行通信接口要求
采集器应具备至少一个下行通信接口，下行通信接口可以采用RS485/RS232等通信接口，所采用的通信接口应符合相应的标准。4.2.2上行信道要求
采集器具备载波上行通道，载波上行通道应符合GB/T19882.211-2010中7.1的要求。4.2.3本地维护信道要求
采集器具备至少---个本地维护通道，本地通道的信道要求符合相应的标准要求，4.3电气性能
4.3.1额定工作条件
采集器可以采用单相220V或三相四线220V/380V的交流50Hz电源供电，允许供电电压偏差范围为额定值的一20%～十20%，允许频率偏差范围为额定值的一2%～十2%。在三相四线供电时，在断一相或两相电压的条件下，采集器应能维持正常工作和通信。2
4.3.2功率消耗
采集器在非通信状态下每相功耗应不大于10VA、2W。载波传输状态下，每相增加的功耗不大于10VA、1.5W。4.4环境条件
4.4.1气候环境条件
GB/T19882.213—2012
采集器正常运行的气候环境条件应满足GB/T19882.212一2012中表1的要求。4.4.2海拔高度
采集器使用场所海拔高度应满足GB/T19882.212—2012中表2的要求。4.5结构要求
4.5.1结构要求
4.5.1.1壳体
使用阻燃、防紫外线的材料制成。非金属外壳应符合GB/T5169.11-2006的阻燃要求。户内：外壳的防护性能应符合GB4208一2008规定的IP51级要求。户外：外壳的防护性能应符合GB4208--2008规定的IP54级要求。4.5.1.2铭牌
可防紫外线辐射，标示下列信息：产品名称、型号、规格、制造厂名、编号或批号、生产日期、执行标准。
4.5.1.3封印
壳体应能加封印。
4.5.1.4端子排列
强电（电压）端子和弱电端子分开排列，左侧为强电端子，右侧为弱电端子，强弱电端子间需有效的绝缘隔离，端子的定义及接线方式有清晰的标识。4.5.1.5电气间隙和爬电距离
端子和导体的电气间隙和爬电距离应符合GB/T19882.212--2012中4.3.5的要求。4.5.2指示
采集器应在仪表正面配置有可见的运行状态指示，并至少提供供电电源、上行通信和下行通信的状态指示信息。
4.6绝缘性能要求
4.6.1绝缘电阻
采集器各电气线路对地和各电气线路之间的绝缘电阻应符合GB/T19882.212一2012中表4的要求。
GB/T19882.213—2012
4.6.2介电强度
采集器的电源线路对地和电气隔离的各线路之间的介电强度，应符合GB/T19882.212--2012中4.5.2的要求。
4.6.3冲击电压
采集器的电源线路对地和电气隔离的各线路之间，应按照GB/T19882.212-2012中表5规定进行冲击电压试验，正负极性各5次。试验时应无破坏性放电（飞弧或击穿)现象。4.7机械性能
采集器应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。4.8电磁兼容性（EMC)
4.8.1电压暂降和短时中断
在电源电压暂降及短时中断时，采集器不应发生死机或损坏，电源电压恢复后采集器存储的数据无变化，功能和性能符合4.1要求。4.8.2工频磁场抗扰度
应能抗御频率为50Hz、磁场强度为400A/m的工频磁场干扰而不发生错误动作，功能和性能符合4.1要求。
4.8.3电磁抗扰度
采集器应承受如表1所示强度的骚扰不发生损坏，功能和性能符合4.1要求。试验等级和要求见表1。
表1电快速瞬变脉冲群、浪涌、静电放电和电磁场试验的主要参数试验项目
电快速瞬变脉冲群
静电放电
射频辐射电磁场
试验方法见5.8。
4.9可靠性要求
试验值
1.0kV(耦合）
4.0kV(共模）
2.0kV(差模）
8kV,直接和间接
试验线路
通信线
电源线路
电源线路
应符合GB/T19882.212--2012中4.10要求。4
试验时采集器无损坏、无死机，试验后通信正常试验时采集器无损坏、无死机，试验后通信正常试验时采集器无损坏、无死机，试验后通信正常试验时采集器无损坏、无死机，试验后通信正常试验时采集器无损坏、无死机，试验后通信正常5试验方法
5.1试验条件
5.1.1气候环境条件
除非另有规定，各项试验均在以下大气条件下进行：温度：+15℃+35℃；
相对湿度：25%～75%；
大气压力：86kPa~108kPa。
在每一项目的试验期间，大气环境条件应相对稳定。5.1.2电源条件
电源要求如下：
—频率：50Hz，允许下偏差一2%、上偏差1%；一电压：220V，允许偏差土5%，失真度<5%。5.2结构和机械试验
5.2.1一般检查
GB/T19882.213-2012
进行外观和结构检查时，不应有明显的凹凸痕、划伤、裂缝和毛刺，镀层不应脱落，标牌文字、符号应清晰、耐久，接线应牢固。
5.2.2间隙和爬电距离
应按GB/T16935.1一2008中第4.章规定的测量方法用卡尺测量端子的电气间隙和爬电距离。5.2.3耐热和阻燃试验
应按GB/T19882.212—2012中5.2.3规定的方法进行试验。5.2.4振动试验
应按GB/T19882.212—2012中5.2.4规定的方法进行试验。5.3气候影响试验
5.3.1高温试验
按GB/T2423.2-—2008规定的Bb类进行，将被试采集器在非通电状态下放入高温试验箱中央，升温至4.4.1规定的最高温度，保温6h，然后通电0.5h，采集器能够正常工作，功能和性能不改变。5.3.2低温试验
按GB/T2423.1一2008规定的Ab类进行，将受试采集器在非通电状态下放人低温试验箱的中央，降温至4.4.1规定的最低温度，保温6h，然后通电0.5h，采集器能够正常工作，功能和性能不改变。5.3.3湿热试验
按GB/T2423.3一2006的规定进行试验。试验箱内保持温度（40士2)℃、相对湿度（93士3)%，试5
GB/T19882.213—2012
验周期为2d。试验结束前0.5h，在湿热条件下测绝缘电阻应不低于2Mα。试验结束后，在参比条件下恢复1h～2h，采集器能够正常工作，功能和性能不改变，金属部分无锈蚀。5.4绝缘性能试验
5.4.1试验要求
进行各项绝缘性能试验前，应对采集器进行自检，所有结果和显示应正常。绝缘试验时采集器应盖好外壳和端子盖板。如外壳和端子盖板由绝缘材料制成，应在其外覆盖以导电箔并与接地端子相连，导电箔应距接线端子及其穿线孔不大于2cm。试验时，不进行试验的电气线路应短路并接地。进行交流电压和冲击耐压试验时，不应发生闪络、破坏性放电和击穿5.4.2绝缘电阻
在实验室试验条件以及湿热试验条件下，按GB/T19882.212一2012中表4的测试电压在采集器的端子处测量各电气线路对地和各电气线路间的绝缘电阻，其值应符合GB/T19882.212一2012中表4的规定。
5.4.3交流耐压
用50Hz正弦波、有效值2000V的交流电压对以下线路进行试验，时间1min。被试线路为：电源线路对地。
5.4.4冲击电压
冲击电压要求：
脉冲波形：标准1.2/50us脉冲波：—电源阻抗：5002士502；
电源能量：0.5J士0.05J。
每次试验分别在正、负极性下施加5次，两个脉冲之间最少间隔3s，试验电压按GB/T19882.212—2012中表5规定。
被试线路为：
电源线路对地；
RS485接口与电源端子间。
5.5电源影响试验
5.5.1电源断相试验
采用三相供电时，采集器应按4.3.1的要求进行电源断相试验，试验时应正常工作，功能和性能应满足相关要求。
5.5.2电源电压变化试验
将电源电压调整到4.3.1规定的极限值时，采集器应能正常工作，功能和性能应满足相关要求。5.5.3整机功率消耗
有功功率：用1.0级准确度以上的三相标准有功功率表测量。视在功率：用1.0级准确度以上的交流伏特表和安培表测电源回路的电流值（A)和电压值（V)，其莱积数（VA)即为视在功率。
GB/T19882.213—2012
静态功耗测量：在参比温度、参比频率、参比电压和采集器非通信状态下进行试验，其有功功率、视在功率应符合4.3.2的规定。
载波传输状态下的测量：在参比温度、参比频率、参比电压和采集器使用载波信道连续发出上传数据信号1min时进行试验，其有功功率、视在功率增量应符合4.3.2的规定。5.6传输信道试验
应按GB/T19882.211—2010中9.6的规定进行试验。5.7功能和性能试验
5.7.1试验条件
各项功能试验时，应将测试主机、测试集中器、被测试采集器、电能表通过相应通信信道连接成一个测试系统，功能试验结果应符合4.1的相关规定。5.7.2.指令和数据收发功能
测试主机发出针对采集器的数据抄读指令，观察采集器是否正常响应中转主机测试命令。5.7.3数据采集能力试验
采集器通过下行通信接口连接不少于8块电能表，测试主机发出读表的命令，观察采集器是否正常返回全部被测电能表的信息。
5.7.4本地功能试验
5.7.4.1本地状态指示试验
观察采集器信号灯能否正确显示采集器电源、通信、抄表等状态。5.7.4.2本地维护接口试验
通过红外手持机或其他设置工具连接采集器维护接口，观察采集器能否正确通信。5.8电磁兼容性试验
5.8.1一般要求
以下试验规定了采集器的电源、输入、输出等线路的电磁兼容性试验方法。在进行电磁兼容性试验时，采集器不应有损坏、复位、死机现象；试验后，应能正常工作和通信，存储参数和数据无改变功能和性能应满足相关要求。
5.8.2电压暂降和短时中断试验
采集器在正常工作状态，按GB/T17626.11一2008的规定，并在下述条件下进行试验：a）电压试验等级40%UT（从额定电压暂降60%)：—持续时间：1min(3000个周期)；一降落次数：1次。
b）电压试验等级0%UT（从额定电压暂降100%）：—持续时间：1s(50个周期)；
一中断次数：3次，各次中断之间的恢复时间10s。7
GB/T19882.213—-2012
电压试验等级0%UT（从额定电压暂降100%）：c）
中断时间：20ms(1个周期）；
一中断次数：1次。
以上电源电压的突变发生在电压过零处。5.8.3工频磁场影响试验
按GB/T17626.8一2006的规定，将采集器置于与系统电源电压相同频率的随时间正弦变化的、强度为400A/m的均匀磁场的线圈中心，采集器在正常工作状态下，功能和性能应满足相关要求。5.8.4射频电磁场辐射抗扰性试验按GB/T17626.3一2006的规定，并在下述条件下进行试验：一一采集器在正常工作状态（外接电能表)；—频率范围80MHz~1000MHz；
严酷等级3；
-试验场强10V/m。
采集器应能正常工作和通信，功能和性能应满足相关要求。5.8.5静电放电抗扰性试验
静电放电抗扰性试验的试验条件中相对湿度为30%～60%，其他试验条件同5.1.1。采集器在正常工作状态（外接电能表正常工作），按GB/T17626.2一2006的规定，并在下述条件下进行试验：
-接触放电；
严酷等级：4;
试验电压：8kV；
直接放电（在操作人员正常使用时可能触及的外壳和操作部分）及间接放电（采集器各个侧面）；
每个敏感试验点放电次数：正负极性各10次，每次放电间隔至少为1S。如采集器的外壳为金属材料，则直接放电采用接触放电；如采集器的外壳为绝缘材料，则直接放电采用空气放电，试验电压8kV。
5.8.6电快速瞬变脉冲抗扰性试验按GB/T17626.4一2008的规定，并在下述条件下进行试验a）集中器在工作状态（外接电能表正常工作），试验电压施加于采集器的供电电源端和保护接地端：
—严酷等级：4；
试验电压：士4kV(重复频率5kHz)；一试验时间：1min/次；
施加试验电压次数：正负极性各3次。b）采集器在正常工作状态下（外接电能表正常工作)，用电容耦合夹将试验电压耦合至通信线路上：
严酷等级：3；
—试验电压：士1kV；
试验时间：1min/次；
