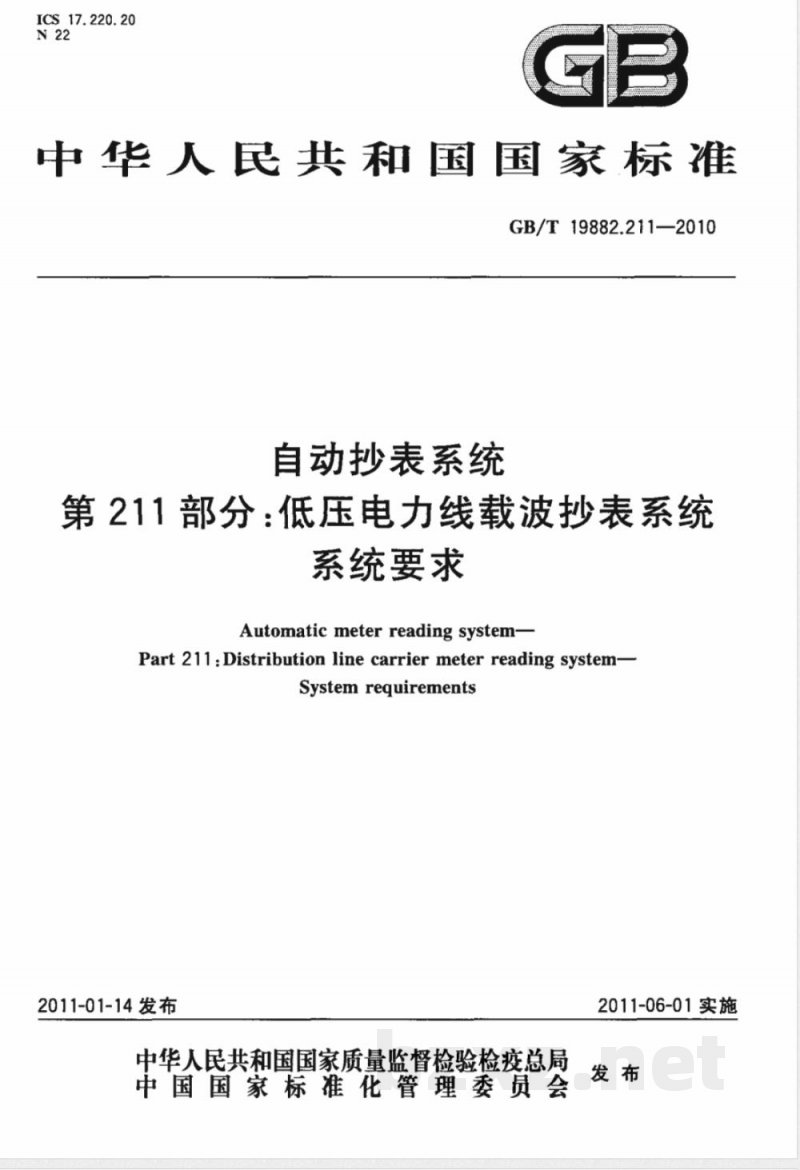

GB/T 19882.211-2010自动抄表系统　第211部分：低压电力线载波抄表系统　系统要求

ICS 17.220.20 N 22 GB 中华人民共和国国家标准 GB/T 19882.211—2010 自动抄表系统 第211部分：低压电力线载波抄表系统系统要求 Automatic meter reading system - Part 211: Distribution line carrier meter reading system - System requirements 2011-01-14 发布 2011-06-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 目 次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 系统的体系结构 5 系统的开放性要求 6 功能要求 7 系统的性能要求 8 低压电力线载波抄表系统数据操作流程 9 试验方法 前言 GB/T 19882.2X《低压电力线载波抄表系统》分为4个部分： 第211部分：系统要求； 第212部分：载波集中器； 第213部分：载波采集器； 第214部分：静止式载波电能表特殊要求。 GB/T 19882.211-2010 为GB/T 19882.211—2010 自动抄表系统 第211部分 低压电力线载波抄表系统 系统要求。 下面列出《自动抄表系统》国家标准颁布和预计结构及对应的国际标准： a) GB/T 19882.1—2005 总则。 b) GB/T 19882.2X 抄表系统 第2-1部分：低压电力线载波抄表系统； 第2-2部分：无线通信抄表系统； 第2-3部分：基于IP网络的抄表系统。 c) GB/T 19882.3X—2007 应用层数据交换协议 第3-1部分：对象标识系统 (GB/T 19882.31—2007/IDT IEC 62056-61:2002)； 第3-2部分：接口类 (GB/T 19882.32—2007/IDT IEC 62056-62:2002)； 第3-3部分：COSEM应用层 (GB/T 19882.33—2007/IDT IEC 62056-53:2002)。 d) GB/T 19897.X—2005 低层通信协议 第1部分：直接本地数据交换 (GB/T 19897.1—2005/IEC 62056-21:2002)。 第2部分：基于双绞线载波信号的局域网使用 (GB/T 19897.2—2005/IDT IEC 62056-31:1999)。 第3部分：面向连接的异步数据交换的物理层服务进程 (GB/T 19897.3—2005/IEC 62056-42:2002)。 第4部分：基于HDLC协议的链路层 (GB/T 19897.4—2005/IEC 62056-46:2002)。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本部分起草的单位：哈尔滨电工仪表研究所、漳州科能电器有限公司、青岛东软电脑技术有限公司、西安旌旗电子有限公司、深圳市泰瑞捷电子有限公司、北京福星晓程电子科技股份有限公司、北京纳思电器有限公司、美国埃施朗股份有限公司、深圳市力合微电子有限公司、黑龙江省电力有限公司、华北电力科学研究院有限责任公司、江苏林洋电子有限公司、长沙威胜信息技术有限公司、深圳市龙电电气有限公司、杭州百富电子技术有限公司、华立仪表集团股份有限公司、深圳浩宁达仪表股份有限公司、上海英孚特电子技术有限公司、深圳科陆电子科技股份有限公司、宁波三星科技有限公司、天正集团有限公司、广东浩迪创新科技有限公司、怀化建南机器厂有限公司。 本部分主要起草人：李万宏、潘之凯、兰铁岩、王思彤、胡亚军、张志忠、郭永林、徐茂林、胡生、夏亚莉、黄深喜、饶烜攀、肖伟峰、姚礼本、蒋周金、薛德晋、陈声荣、张绍衡、刘鲲、易思杏、黎洪、戴恋、关文举。 1 范围 GB/T 19882的本部分描述了低压电力线载波抄表系统的系统总体结构；规定了低压电力线载波抄表系统的术语和定义、基本概念、系统的结构体系、基本功能和性能指标，以及系统的开放性要求和数据操作流程。 本部分适用于采用低压电力线载波通信方式的电能计量仪表数据抄收系统，对采用低压电力线载波通信方式的非电能计量仪表数据抄收系统也可参照使用。 2 规范性引用文件 下列文件中的条款通过GB/T 19882的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括修正的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 9387.1—1998 信息技术 开放系统互连基本参考模型 第1部分：基本模型 (IDT ISO/IEC 7498-1:1994) GB/T 9387.2—1995 信息处理系统 开放系统互连基本参考模型 第2部分：安全体系结构 (IDT ISO/IEC 7498-2:1989) GB/T 9387.3—2008 信息技术 开放系统互连基本参考模型 第3部分：命名与编址 (ISO/IEC 7498-3:1997, IDT) GB/T 9387.4—1996 信息处理系统 开放系统互连基本参考模型 第4部分：管理框架 (IDT ISO/IEC 7498-4:1989) GB/T 17463—1998 远动设备及系统 第4部分：性能要求 (IDT IEC 60870-4:1990) GB/T 19882.1—2005 自动抄表系统 总则 3 术语和定义 GB/T 19882.1—2005确立的术语和定义以及下列术语和定义适用于本部分。 3.1 低压电力线载波 (Distribution Line Carrier) 以交流400V及其以下的配电线路为传输介质的一种数据载波通信方式，简称为DLC。 3.2 低压电力线载波抄表 (DLC Meter Reading) 在低压配电网路内，使用电力线载波通信技术，对网路内的电能表计量数据进行非现场自动抄收，并将抄收到的数据集中传送到远方主站。 3.3 主站 (Master Station) 能够通过远方通信网路收集载波集中器所采集的电能信息，以及经由载波集中器采集计量仪表的瞬时信息，并进行处理和管理的监控中心。 3.4 载波采集器 (DLC Acquisition Unit) 能够通过RS-485通信方式或M-bus通信方式收集多个用户电能表的计量数据，并将其以低压电力线载波通信方式传送到上一级设备（集中器）的装置。在本部分中也简称为采集器。 3.5 载波电能表 (DLC Electricity Meter) 能够以电力线为信道进行载波通信从而实现数据交换的电能计量仪表。 3.6 手持设备 (Hand-held Unit) 能够在现场直接与单台电能表、采集器、集中器或者主站进行数据交换的设备。手持设备也称手持装置。 3.7 兼容性 (Compatibility) 在同一分布式应用中，两个或两个以上设备能够一起工作的能力。 3.8 共存性 (Coexistence) 不同制造商提供的两个或两个以上设备，在同一通信网路中相互独立地运行，或使用相同通信协议的部分或全部一起运行而不影响网络上其他设备的功能的能力。 3.9 互连性 (Interconnectability) 不同制造商提供的两个或两个以上设备，使用相同的通信协议和通信接口相互一起运行的能力。 3.10 协作性 (Interworkability) 不同制造商提供的两个或两个以上设备，在拥有数据输入、数据输出和参数等数据类型的设备间支持设备参数传送的能力。 3.11 互操作性 (Interoperability) 不同制造商提供的两个或两个以上设备，在一个或多个分布式应用中一起工作的能力。设备的数据输入、数据输出、参数、它们的语义和设备间相关功能性的应用程序定义之后，如果其中任意一个设备被另一个制造商类似的设备所替换，除了动态响应可能会有不同外，包括被替换设备的所有分布式应用仍会如替换前一样继续运行。 3.12 互换性 (Interchangeability) 不同制造商提供的两个或两个以上设备，在一个或多个分布式应用中具有可互操作性，且具有同样的分布式应用的动态响应能力。 3.13 数据完整性 (Data Integrity) 信源和信宿之间的信息内容的不变性。它与有错报文残留概率（残留差错率）有关，包括有错报文残留概率和未发现的报文丢失概率。 3.14 响应时间 (Response Time) 系统从发送站发送信息（或命令）到接收站最终信息显示或命令执行完毕所需的时间。它是信息采集时间、信息传递时间、发送站处理时间和接收站处理时间的总和。 4 系统的体系结构 4.1 低压电力线载波抄表系统逻辑结构 （见图1） [图1 低压电力线载波抄表系统逻辑结构图] 主站 (远方计算机系统) ↓ 集中器 (主) ↓ 载波采集器 ↓ 台变计量装置 ↑ 载波计量仪表 / 非载波计量仪表 集中器 (从) ↓ 载波采集器 ↓ 非载波计量仪表 / 载波计量仪表 4.2 低压电力线载波抄表系统结构说明 低压电力线载波抄表系统主要由三部分组成：计量仪表、抄表通信网路以及数据交换设备。 4.2.1 计量仪表 计量仪表的数据内容和性能指标应符合相关的国家标准。 4.2.1.1 载波计量仪表 载波计量仪表是指对于能量计量数据具有计算和存储能力，并能
