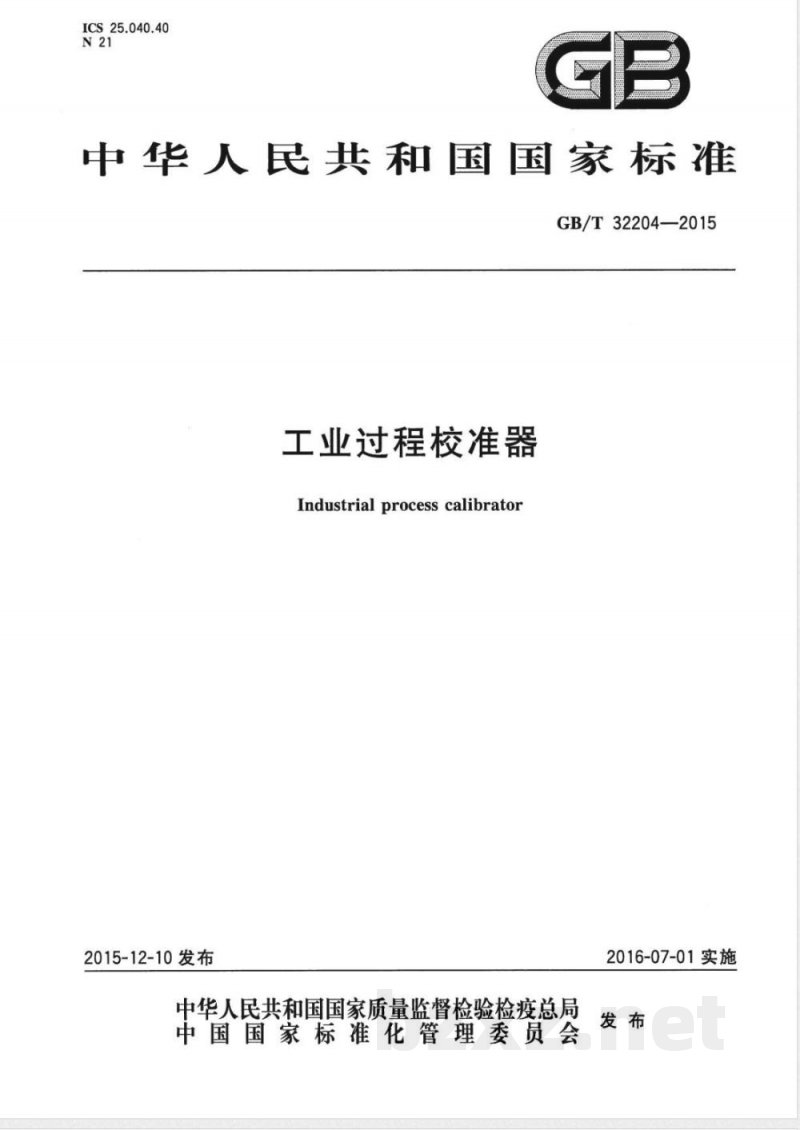

ICS25.040.40
中华人民共和国国家标准
GB/T32204—2015
工业过程校准器
Industrialprocesscalibrator
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-07-01实施
华人民
国家标
工业过程校准器
GB/T32204—2015

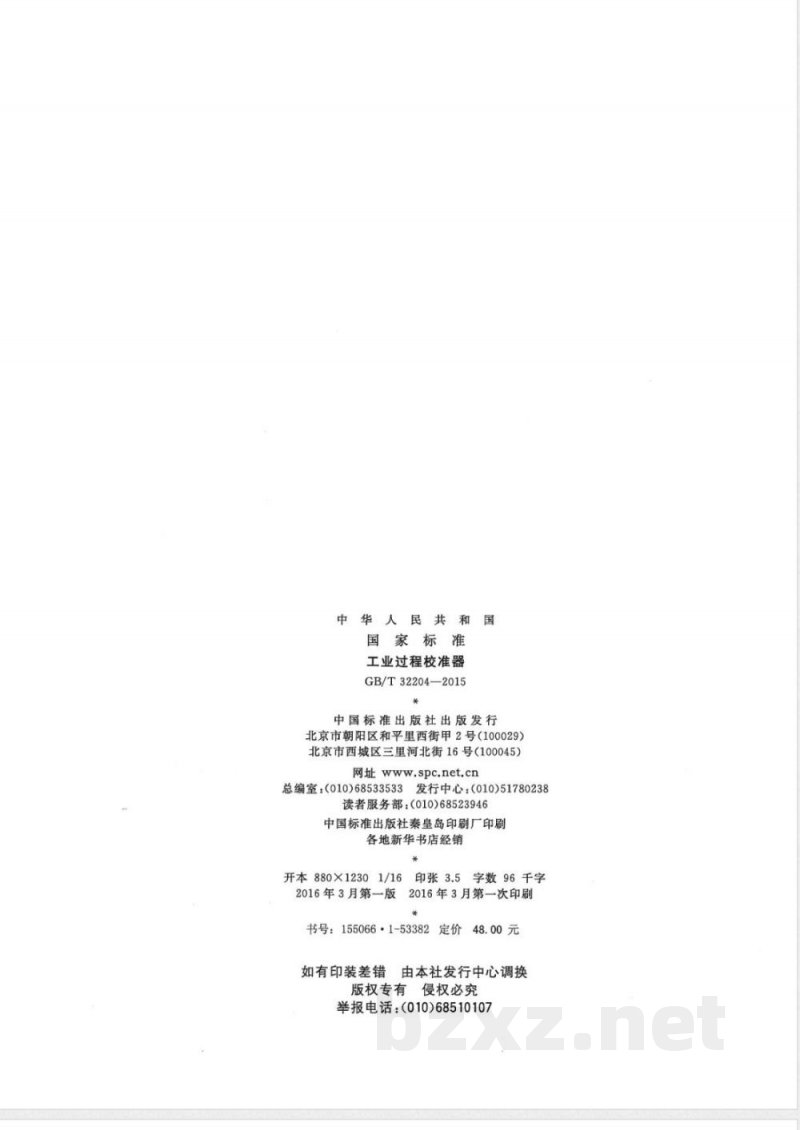

中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张3.5
字数96千字
2016年3月第一次印刷
2016年3月第一版
书号：155066·1-53382定价48.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107

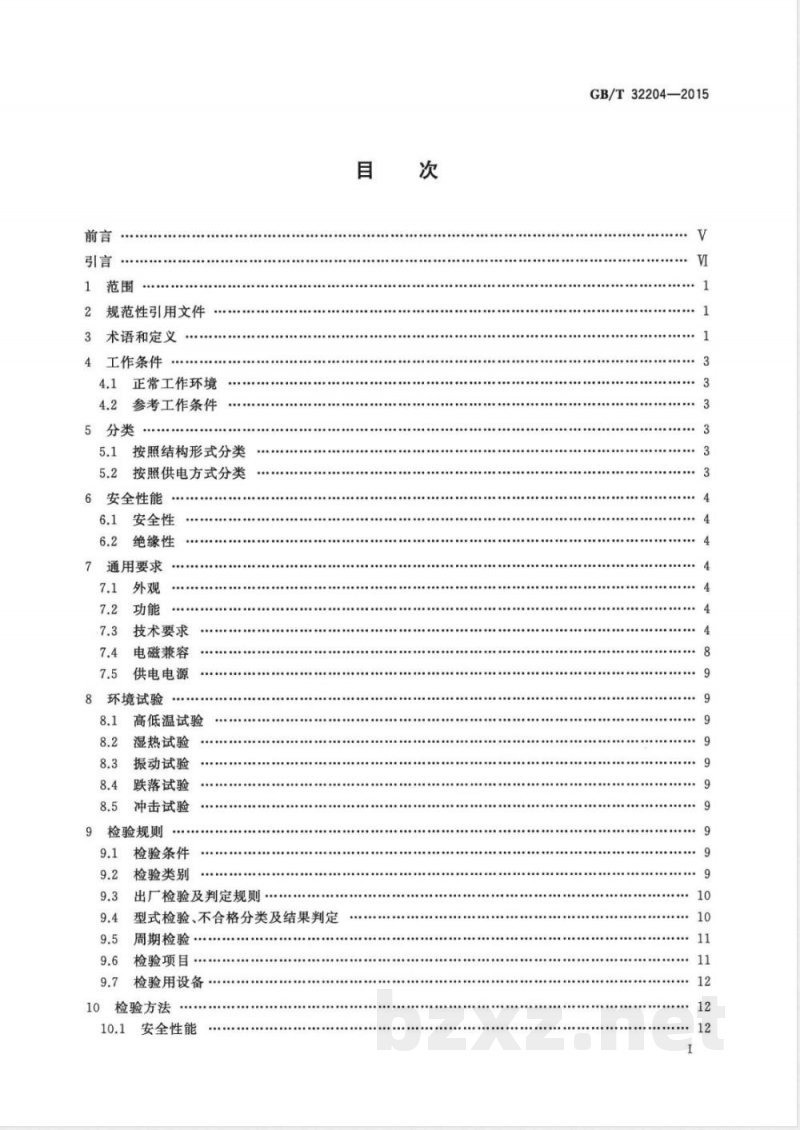

规范性引用文件
3术语和定义
4工作条件
4.1正常工作环境
4.2参考工作条件
5分类
按照结构形式分类
5.2按照供电方式分类
6安全性能
安全性
绝缘性
通用要求
7.2功能
技术要求
电磁兼容
供电电源
环境试验
高低温试验
湿热试验
振动试验
跌落试验
冲击试验
检验规则
检验条件
检验类别
出厂检验及判定规则
型式检验、不合格分类及结果判定周期检验
检验项目：
检验用设备
检验方法
安全性能
GB/T32204—2015
GB/T32204—2015
功能检查
分辨力
示值误差
带负载能力
过负载试验
输入电阻
温度影响量试验
供电电压变化影响量·
输出稳定度试验
零点漂移……
串模干扰抑制能力
共模干扰抑制能力…
电磁兼容
环境试验
11标志、包装、运输和贮存
11.1标志
11.2包装
11.3运输和贮存
附录A（资料性附录）
附录B（资料性附录）
参考文献
检验结果不确定度评定实例
周期检验记录及检验结果
图1直流电压输出检验连线图
直流电流输出检验连线图
电阻输出检验连线图
频率输出检验连线图
热电偶输出连线图（具有热电偶参考端温度自动补偿）热电偶输出连线图（不具有热电偶参考端温度自动补偿）热电阻模拟输出连线图
直流电压测量检验连线图
直流电压测量检验连线图
直流电流测量检验连线图
直流电流测量检验连线图
标准源法
标准表法
-标准源法
标准表法：
电阻测量检验连线图（使用直流电阻箱）电阻测量检验连线图（使用多功能校准器）：频率测量检验连线图：
热电偶测量连线图（具有热电偶参考端温度自动补偿）：热电偶测量连线图（不具有热电偶参考端温度自动补偿）13

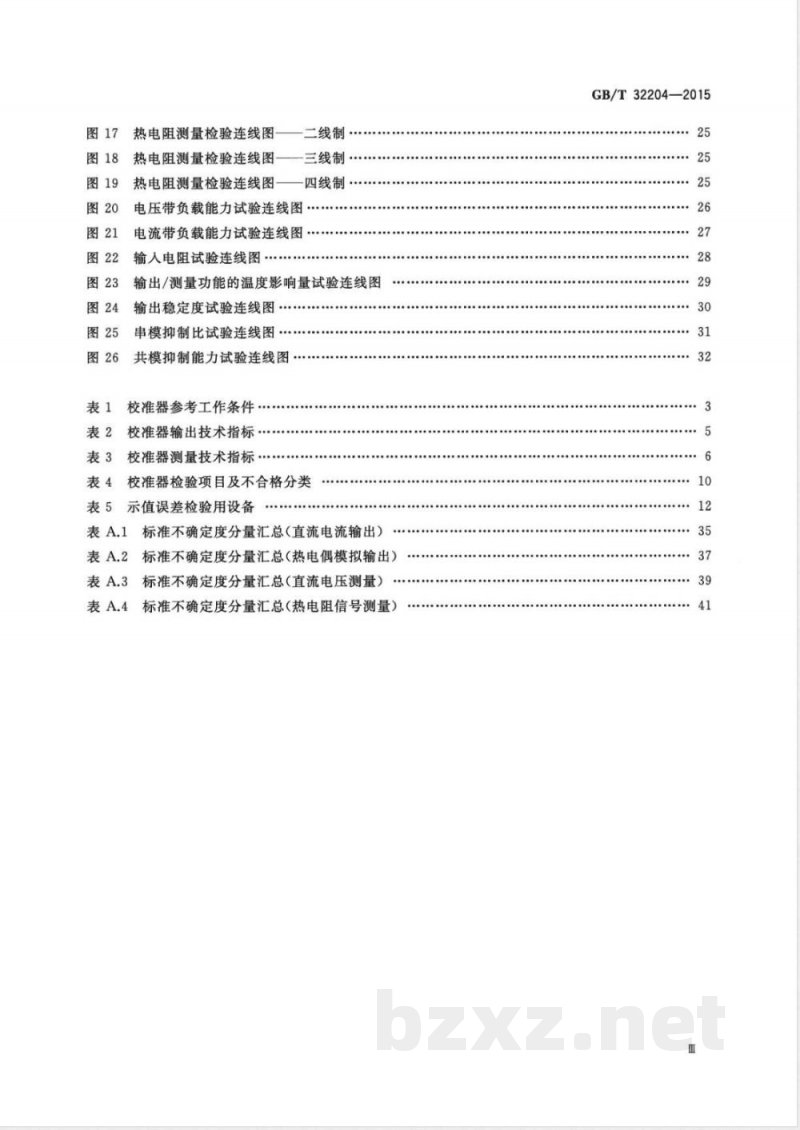

热电阻测量检验连线图
热电阻测量检验连线图
热电阻测量检验连线图
三线制
四线制
电压带负载能力试验连线图
电流带负载能力试验连线图·
输人电阻试验连线图：
输出/测量功能的温度影响量试验连线图输出稳定度试验连线图·
串模抑制比试验连线图
共模抑制能力试验连线图免费标准bzxz.net
校准器参考工作条件
校准器输出技术指标
校准器测量技术指标
校准器检验项目及不合格分类
表5示值误差检验用设备
表A.1标准不确定度分量汇总（直流电流输出）表A.2
标准不确定度分量汇总（热电偶模拟输出）标准不确定度分量汇总（直流电压测量）表A.4标准不确定度分量汇总（热电阻信号测量）GB/T32204—2015
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。GB/T32204—2015
本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。本标准负责起草单位：上海市计量测试技术研究院、余姚市劲仪仪表厂、宁波市计量测试研究院、中国物品编码中心、北京康斯特仪表科技股份有限公司、中国计量学院、云南省计量测试技术研究院、河南省计量科学研究院、福建顺昌虹润精密仪器有限公司、浙江省计量科学研究院、杭州市质量技术监督检测院、云南电力试验研究院、核工业理化工程研究院、上海广信友达实业公司、上海电气核电设备有限公司、上海新欧隆强实业有限公司、横河电机（中国）有限公司北京研发中心、上海市在线检测与控制技术重点实验室。
本标准主要起草人：余国瑞、吴丹、苑静、陈曦、张剑锋、茅晓晨、何欣、孙坚、饶杰、陈清平、余时帆、倪杭飞、丁鼎、杨晴、曹昆武、谢海林、黄莉、江燕云、吴崃蝶、陈志扬、孟繁普。V
GB/T32204—2015
工业过程校准器是同时具有输出和测量功能的仪器，可以同时输出或测量直流电压、直流电流、电阻、频率、热电偶、热电阻等各种工业过程信号，被广泛地应用于工业在线信号校准、故障诊断及科研院所实验室的信号输出和测量等。为统一我国工业过程校准器的生产制造，规范产品性能要求和检验方法，有必要对工业过程校准器进行标准化。本标准对工业过程校准器的产品性能和检验方法等进行了规定，为规范生产、使用和检验工业过程校准器提供了参考与指导。
1范围
工业过程校准器
GB/T32204—2015
本标准规定了工业过程校准器（以下简称校准器）的术语和定义、工作条件、分类、安全性能、通用要求、环境试验、检验规则、检验周期、检验方法及标志、包装、运输和贮存。本标准适用于台式、手持式的校准器。适用范围包括所有在中华人民共和国境内设计和制造的校准器。
本标准也可适用于其他具有部分输出和测量功能的类似仪器或设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2—2008
电工电子产品环境试验货
第2部分：试验方法试验B：高温第2部分：试验方法试验Cab：恒定湿热试验电工电子产品环境试验
GB/T2423.3—2006
GB/T2423.5—1995
电工电子产品环境试验
第2部分：试验方法试验Ea和导则：冲击GB/T2423.8—1995
电工电子产品环境试验
第2部分：试验方法试验Ed：自由跌落GB/T2423.10—2008
GB4793.1-—2007
电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）
测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T6113（所有部分）
GB/T13384—2008
GB/T154791995
GB/T17626.2—2006
GB/T17626.3—2006
GB/T17626.5—2008
GB/T17626.8—2006
无线电骚扰和抗扰度测量设备和测量方法规范机电产品包装通用技术条件
工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验电磁兼容
试验和测量技术浪涌（冲击）抗扰度试验试验和测量技术工频磁场抗扰度试验电磁兼容
GB/T17626.11—2008
GB/T18271.32000
的试验
GB/T25480—2010
3术语和定义
电磁兼容
试验和测量技术电压暂降、短时中断和电压变化的抗扰度通用性能评定方法和程序第3部分：影响量影响过程测量和控制装置
仪器仪表运输、贮存基本环境条件及试验方法下列术语和定义适用于本文件。3.1
工业过程校准器
校准器
industrial process calibrator1
GB/T32204—2015
同时具有输出和测量功能的仪器，可以输出直流电压、直流电流、电阻、频率、热电偶模拟信号、热电阻模拟信号等；还可以测量直流电压、直流电流、电阻、频率、热电偶、热电阻等。3.2
回路电源looppower
为变送器提供工作供电的电源（常用为12V28V）。3.3
带负载能力
load capacity
校准器在输出电压或电流信号时，不影响输出准确度的最大带载能力。3.4
过负载能力
overload capacity
校准器能承受的电压或电流的最大输人量并持续经过规定的时间而不损坏的能力。［GB/T13978—2008，定义3.2.9]3.5
accuracy
准确度
被测量的测得值与其真值间的一致程度。［JJF1001—2011，定义5.8］
测量误差
measurement error,error of measurement测得的量值减去参考量值。
[JJF1001—2011，定义5.3]
calibration
在规定条件下的一组操作，其第一步是确定由测量标准提供的量值与相应示值之间的关系，第二步则是用此信息确定由示值获得测量结果的关系，这里测量标准提供的量值与相应示值都具有测量不确定度。
[JJF1001—2011，定义4.10]
测量不确定度
measurementuncertainty，uncertaintyofmeasurement根据所用到的信息，表征赋予被测量量值分散性的非负参数。［JJF1001—2011，定义5.18]
基本量程
basic range
不确定度最小的量程。
[GB/T13978—2008，定义3.4.20]］3.10
分辨力
resolution
导致标示值发生可观察到的被测量或供给量的最小变化。［GB/T2900.77—2008，定义311-03-10]］3.11
灵敏度
sensitivity
标示值改变与对应被测量值的改变的比。［GB/T2900.77—2008，定义311-03-112
referenceoperatingcondition
参考工作条件
为测量仪器或测量系统的性能评价或测量结果的相互比较而规定的工作条件。[JJF1001—2011,定义7.11]
工作条件
正常工作环境
环境温度：一10℃~50℃。
环境相对湿度：30%~85%。
供电电源应满足以下条件：
交流供电：220(1土10%）V，（50±1)Hz；直流或电池供电：制造商注明正常工作的电压范围。GB/T32204—2015
其他条件：周围无腐蚀性气体、液体，应避免其他冷、热源波动影响，以及强震动、电磁场的影响。4.1.4
参考工作条件
校准器参考工作条件应满足表1。表1
校准器参考工作条件
影响量
环境温度
环境相对湿度
交流供电电压
交流供电频率
交流供电波形
直流供电电压
直流供电电压的纹波
外电磁场干扰
强震动
阳光照射
参考工作条件（或范围）
45%~75%
正弦波
额定值
AV/V。
应避免
应避免
避免直射
V为纹波电压的峰值；V。为直流供电电压的额定值。5分类
按照结构形式分类
校准器按照结构形式分类可分为台式或手持式。5.2
按照供电方式分类
校准器按照供电方式分类可分为交流供电、直流供电或电池供电。允许偏差
±2℃
畸变因素≤2%
GB/T32204—2015
6安全性能
6.1安全性
校准器应符合GB4793.1一2007的第6章、第9章、第10章、第14章和第16章有关防电击、防止火焰蔓延、温度极限值和耐热、元器件、电流测量电路以及多功能仪表和类似设备的规定。6.2绝缘性
6.2.1绝缘电阻
校准器应符合GB/T15479—1995中4.1的规定。6.2.2绝缘强度
校准器应符合GB/T15479—1995中4.2的规定。7通用要求
7.1外观
校准器的外形结构不应有划伤、站污等痕迹，外露件不应有影响工作性能的机械损害或脱落；面板、机壳或铭牌上应标有产品名称、型号规格、出厂编号、生产厂家或商标标志；开关、按键应灵活可靠，接插件接触应保持良好；输出和测量端应有明显的标志；供电电源标志应正确无误，如带有充电器插孔，也应有明显标志。
7.2功能
7.2.1输出功能
包括以下功能：直流电压、直流电流、电阻、频率、热电偶模拟信号、热电阻模拟信号等。7.2.2测量功能
包括以下功能：直流电压、直流电流、电阻、频率、热电偶、热电阻等。7.2.3显示功能
校准器在输出或测量范围内应具有连续变化不间断的显示功能，并显示与其量值相对应的计量单位。有极性显示功能的校准器，当输人信号改变极性时，应能显示相应的极性符号。当选择不同功能时，显示器应能指示相应功能。7.2.4数据存储功能
校准器数据存储的内容应包括索引编号、日期、时间、输出值或测量值、可存储的百分数或条数。存储容量应符合产品说明书中规定的容量。7.3技术要求
7.3.1与准确度有关的技术指标
校准器在参考工作条件下输出和测量的技术指标应分别符合表2和表3规定。注：表2和表3为产品最低技术指标。4
