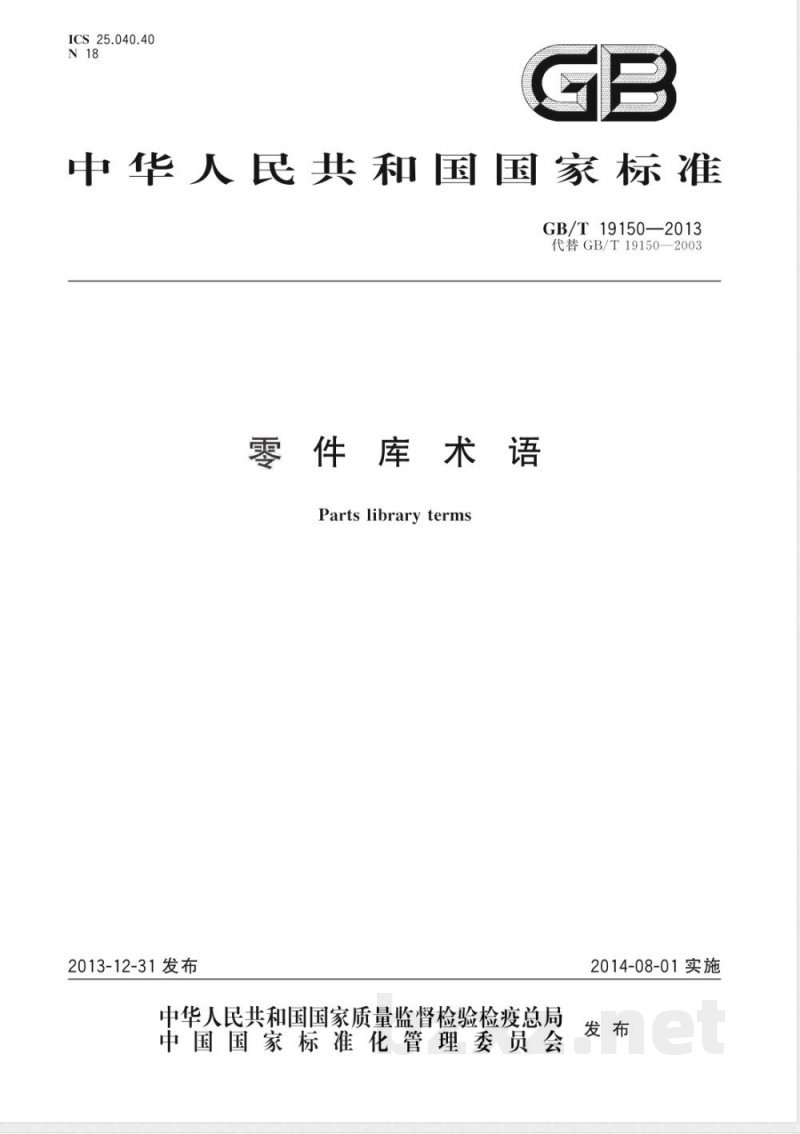

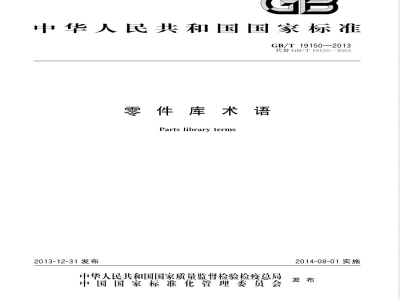

ICS25.040.40
中华人民共和国国家标准
GB/T19150—2013
代替GB/T19150—2003
零件库术语
Parts library terms
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-08-01实施
概念描述术语
逻辑资源术语
实现资源术语
描述方法术语
参考文献
中文索引
英文索引
GB/T19150—2013bzxz.net

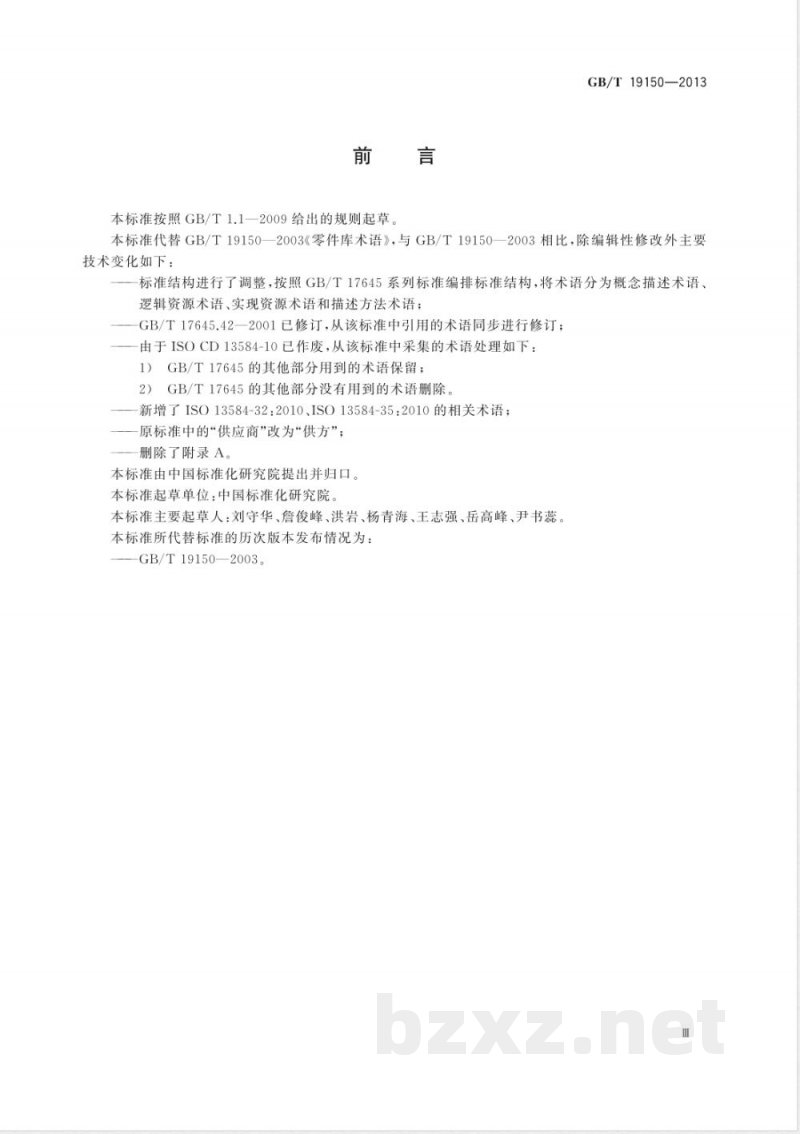

本标准按照GB/T1.1一2009给出的规则起草GB/T19150—2013
本标准代替GB/T19150—2003《零件库术语》，与GB/T19150—2003相比，除编辑性修改外主要技术变化如下：
标准结构进行了调整，按照GB/T17645系列标准编排标准结构，将术语分为概念描述术语、逻辑资源术语、实现资源术语和描述方法术语；GB/T17645.42一2001已修订，从该标准中引用的术语同步进行修订；由于ISOCD13584-10已作废，从该标准中采集的术语处理如下：1）GB/T17645的其他部分用到的术语保留；GB/T17645的其他部分没有用到的术语删除2）
新增了ISO13584-32：2010、ISO13584-35：2010的相关术语；原标准中的“供应商”改为“供方”；删除了附录A。
本标准由中国标准化研究院提出并归口。本标准起草单位：中国标准化研究院。本标准主要起草人：刘守华、詹俊峰、洪岩、杨青海、王志强、岳高峰、尹书蕊。本标准所代替标准的历次版本发布情况为：GB/T19150—2003。
1范围
零件库术语
本标准规定了工业自动化系统与集成领域零件库常用的术语GB/T19150—2013
本标准适用于工业自动化系统与集成零件库技术领域，主要应用于零件库的开发、应用维护、教学科研等。
2概念描述术语
零件part
用于构成不同产品的组件的材料或者功能产品。［ISO13584-1：2001，定义3.172.2
物理零件physicalpart
可以有若干相同复制品的实际零件。描述该零件库数据的库数据供方可以提供这种零件。［GB/T17645.1—2008,定义3.1.18］2.3
abstractpart
抽象零件
仅仅由部分规范定义的零件，确定该规范的组织机构不提供实际的零件。［GB/T17645.1—2008,定义3.1.1]2.4
数据data
种形式化的信息表达，它适合于人或计算机进行通信、解释或处理。［GB/T16656.1—2008，定义3.2.162.5
dataexchange
数据交换
数据的存储、访问、传输和归档。［GB/T16656.1—2008，定义3.2.17］2.6
字典dictionary
包含一系列条目的表，一个含义对应字典中的一个条目，字典的一个条目只有一个含义。［GB/T17645.1—2008，定义3.1.2]2.7
零件的功能模型
functional model of a part
在集成库中描述零件表达功能分类的库数据。［GB/T17645.1—2008,定义3.1.22.8
日functional view
功能视图
在产品数据中描述零件表达功能分类的数据1
GB/T 19150—2013
[GB/T17645.1—2008，定义3.1.4]］2.9
general model
通用模型
在集成库中对零件进行定义和标识的库数据。［GB/T17645.1—2008，定义3.1.5]2.10
去implementationmethod
实现方法
计算机采用的，用EXPRESS数据规范语言描述的数据交换技术。[GB/T17645.1—2008,定义3.1.6]2.11
名viewlogicalname
视图逻辑名
与用户采用的零件透视图相对应的表达分类标识符。「GB/T17645.1—2008，定义3.1.252.12
信息模型informationmodel
满足特定要求的事实、概念或指令的有界集合的形式化模型。[GB/T17645.1—2008,定义3.1.7]2.13
车integrated library
集成库
由库管理系统及用户库组成的运行系统。[GB/T17645.1—2008,定义3.1.9]2.14
库数据
library data
表示零件集信息的数据集
[GB/T17645.1—2008,定义3.1.9]2.15
库最终用户
用户user
library end user
集成库的用户。
注：库最终用户：
查阅库中数据；
一选择一个给定的零件；
请求传送从库系统中选定的零件视图。[GB/T17645.1—2008，定义3.1.112.16
库管理系统librarymanagement system；LMS使库最终用户能使用集成库中数据的软件系统。注：这种软件系统是非标准化的。[GB/T17645.1—2008,定义3.1.12］2.17
库零件librarypart
在库中与描述其本身的数据相关联的零件。［GB/T17645.1—2008,定义3.1.13］2
库零件数据librarypartdata
在库中表达零件的数据。
[GB/T17645.1—2008,定义3.1.14]库系统library system
为方便存储和检索零件或零件视图而设计的结构。[GB/T17645.1—2008,定义3.1.15］居product data
产品数据
GB/T19150—2013
适合于人或计算机进行通信、解释或处理的，以形式化方法表达的有关产品的信息。［GB/T16656.1—2008，定义3.2.30表达类别
representation category
一种抽象的概念，它用于区分关于某一零件描述的各种可能的用户需求注：在GB/T17645的模型定义中，这种区分用视图逻辑名和视图控制变量形式化表示。［GB/T17645.1—2008,定义3.1.20]车userlibrary
用户库
由库管理系统从一个或多个供方库中集成生成的信息，这些信息也可能是由用户的后续修改的[ISO13584-1:2001,定义3.2.21］视图控制变量
view control variable
一个枚举类型的变量，它可以与视图逻辑名相联，以便进一步规定用户所采用的零件视图。［GB/T17645.1—2008,定义3.1.24]3逻辑资源术语
绝对统一资源定位器
absoluteUniformResourceLocator在因特网上唯一标识网络资源的字符串LGB/T17645.24—2003，定义3.13.2
application progra mming interface;API应用编程接口
可由程序触发的一组函数集合。［GB/T17645.24—2003,定义3.6]3.3
applicableproperty
可应用特性
为某些零件族定义的特性，它可用于属于该零件族的任何零件。［GB/T17645.24—2003，定义3.3]3.4
操作符的元
Earityofanoperator
与操作符关联的操作数的最大数量3
GB/T19150—2013
[GB/T17645.20—2002，定义3.3.1]3.5
装配项
assembleditem
被定义作为其他项的组成部分的项。「GB/T17645.24—2003,定义3.83.6
原子项
atomicitem
未被定义为其他项的组成部分的项。［GB/T17645.24—2003，定义3.9］3.7
夺binary operator
二元操作符
元等于二的操作符。
［GB/T17645.20—2002，定义3.3.2]3.8
characteristic of a part (part characteristic)零件的特性（零件特性）
零件的常量特性，一旦零件被定义，该特性的值是固定的。注：零件特性值的变化将意味该零件的变化。示例：对于一个球轴承，其内径和外径是零件特征。［GB/T17645.24—2003，定义3.12]3.9
类扩展
classextension
满足类定义的所有实例集合。
［GB/T17645.24—2003，定义3.13]3.10
classificationforproducts
产品分类
对各种产品按某种属性进行分类，将其划分成不同层次的产品类。［GB/T17645.26—2000，定义3.1]3.11
公共字典模式
commondictionaryschema
用信息建模语言EXPRESS建立的一种字典的信息模型。注：它是ISOTC184/SC4/WG2和IECSC3D共同努力的结果。［GB/T17645.24—2003，定义3.15]3.12
完全定义实例
completely defined instance
某类扩展的任何特定实例（与部分定义的实例相比较）。［GB/T17645.24—2003，定义3.16]3.13
conformance class
一致性类
可规定一致性的一个应用协议的子集。［GB/T17645.24—2003，定义3.17]3.14
conforming implementation
一致性实现
满足一致性要求的一种实现，该一致性要求由某标准的一个或一系列一致性类进行定义4
［GB/T17645.24—2003，定义3.19]相关环境
Econtext
与考虑因素相关的那些情况。
［GB/T17645.24—2003，定义3.21]±context dependent characteristic of a part零件相关环境从属特性
零件的一种特性，它的值取决于某些相关环境参数（S）。GB/T19150—2013
注：对一给定零件来说，一个相关环境从属特性从数学上定义为一个函数，它的域由定义该零件环境的某些相关环境(S)来定义。
示例：对于一球轴承，其寿命是一个相关环境从属特性，它取决于该轴承径向负荷、轴向负荷和转速，GB/T17645.24—2003，定义3.223.17
面向数据库导航databaseorientednavigation在一个用户库内部，导航作为库引渡文件来源于查询由库数据供方已交付的数据。LGB/T17645.24—2003，定义3.283.18
定义表definition table
借助于一种有限的或者无限的二维数组表达属于一个零件族的零件的定义集，在该二维数组中每一行定义一种零件，每一列描述一零件特征的相应值。注1：在GB/T17645中，只有那些与类扩展相关的零件族包含它们的定义表描述注2：在GB/T17645中，可以通过基本域、集合运算符和关系代数运算符，显式或隐含地定义一个定义表。［GB/T17645.24—2003,定义3.29]3.19
导出函数derivation function
用于从其他特性值计算出某特性值的关系。［GB/T17645.24—2003，定义3.30]3.20
导出特征derived characteristics在与某定义表相关的零件族中，不属于该定义表（库数据供方定义的)关键字的零件特征集。[GB/T17645.24—2003，定义3.31]3.21
链接link
在一个有向非循环图中，从一个节点到另一个节点的单向关系。[GB/T17645.20—2002，定义3.2.5]3.22
图directedacyclicgraph
有向非循环图
节点和有向接的集合，该集合中任意节点都不是它自已的前趋节点或后继节点。[GB/T17645.20—2002,3.2.4]
面向文档导航（
document oriented navigation用户库内部的导航，该导航在作为库外部文件的、由库数据供方递送的各文档之间按照超文本链方式进行。
