ICS35.100
中华人民共和国国家标准
GB/T30245.2—2013
工业过程测量和控制系统用远程输入输出设备第2部分：性能评定方法Remote input and output instruments for industrial process measuremenand control systemsPart 2: Performance evaluating methods2013-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-07-01实施

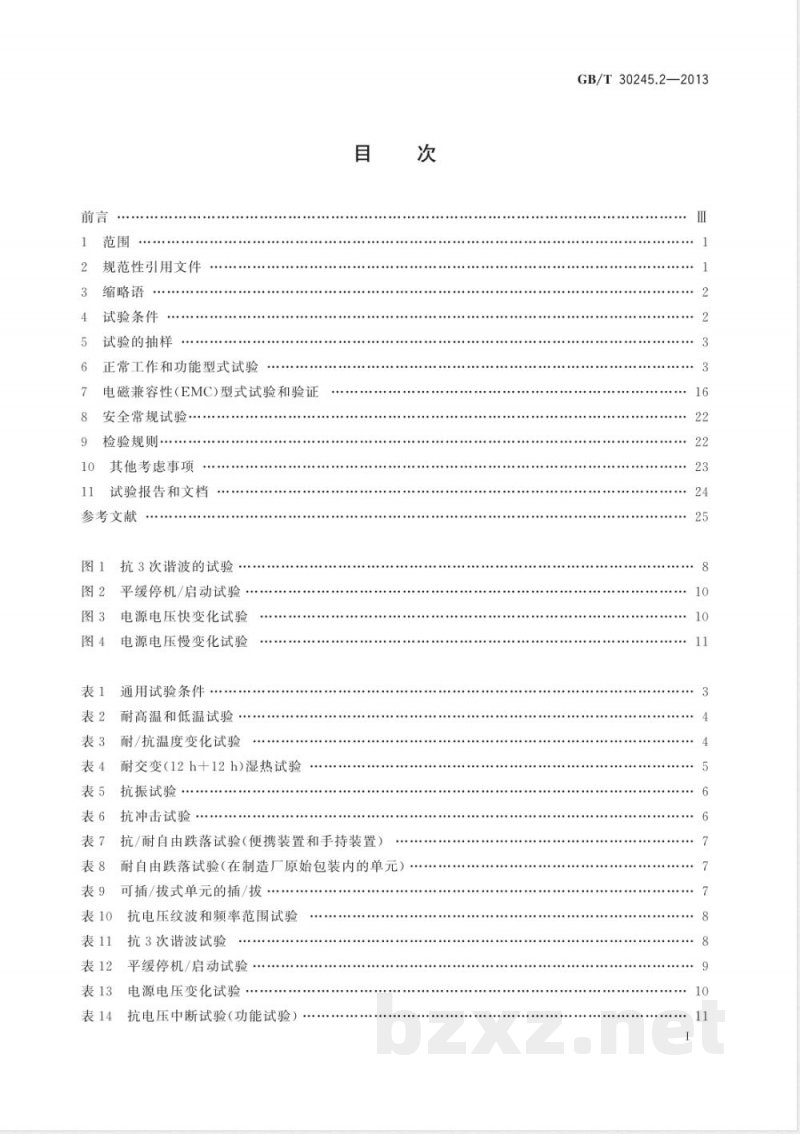

规范性引用文件
缩略语
试验条件
试验的抽样
正常工作和功能型式试验
电磁兼容性（EMC)型式试验和验证安全常规试验
检验规则
其他考虑事项
试验报告和文档
参考文献
抗3次谐波的试验
平缓停机/启动试验
电源电压快变化试验
电源电压慢变化试验
通用试验条件
耐高温和低温试验
表3耐/抗温度变化试验
耐交变（12h十12h)湿热试验
表5抗振试验
表6抗冲击试验
抗/耐自由跌落试验（便携装置和手持装置）表７
耐自由跌落试验（在制造厂原始包装内的单元）表9可插/拔式单元的插/拔
抗电压纹波和频率范围试验
抗3次谐波试验www.bzxz.net
平缓停机/启动试验
电源电压变化试验
抗电压中断试验（功能试验）
GB/T30245.2—2013
GB/T30245.2—2013
存储器数据保存时间试验
更换电源试验
数字输出的过载试验和短路试验辐射干扰的测量
传导干扰的测量
抗静电放电试验
抗射频电磁场试验
抗工频磁场试验
抗电快速瞬变脉冲群试验
抗高能量浪涌试验
抗传导性射频干扰试验
抗衰减震荡波试验
电压跌落和中断抗扰度
出厂试验项目

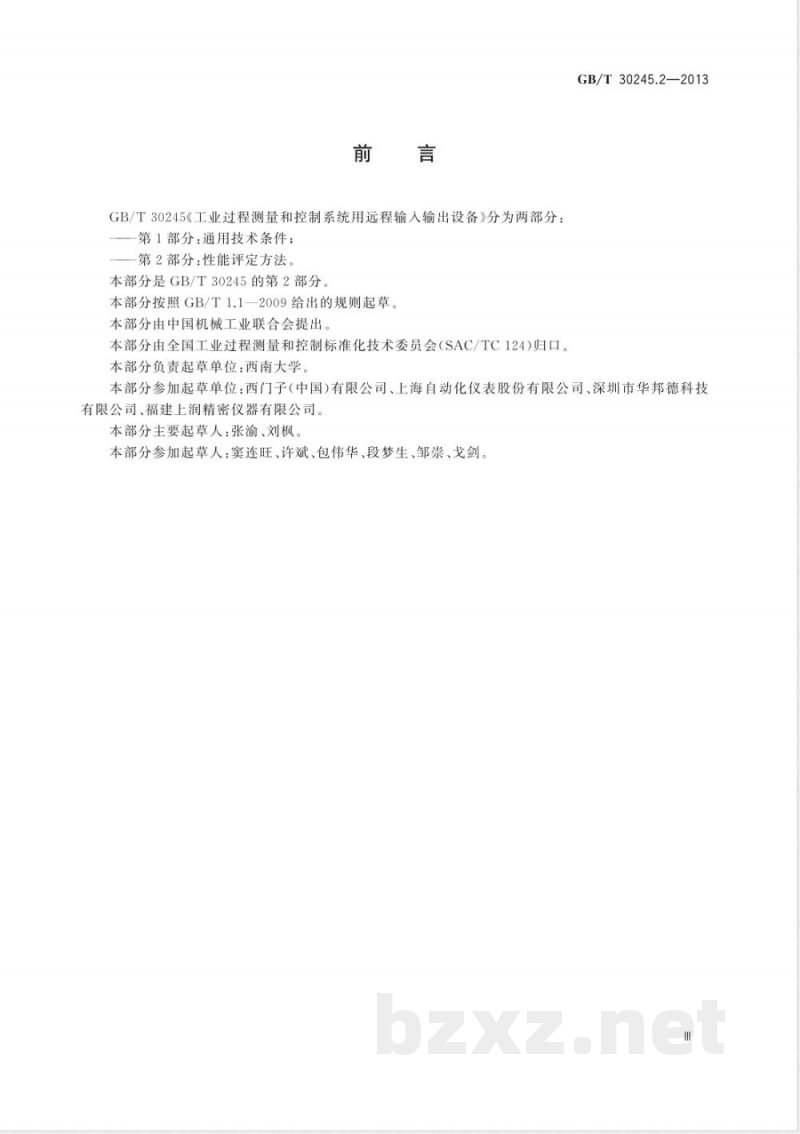

GB/T30245《工业过程测量和控制系统用远程输入输出设备》分为两部分第1部分：通用技术条件；
第2部分：性能评定方法。
本部分是GB/T30245的第2部分。本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。本部分负责起草单位：西南大学。GB/T30245.2—2013
本部分参加起草单位：西门子（中国)有限公司、上海自动化仪表股份有限公司、深圳市华邦德科技有限公司、福建上润精密仪器有限公司。本部分主要起草人：张渝、刘枫。本部分参加起草人：窦连旺、许斌、包伟华、段梦生、邹崇、戈剑。Ⅲ
1范围
工业过程测量和控制系统用远程输入输出设备第2部分：性能评定方法GB/T 30245.2—2013
GB/T30245的本部分规定了工业过程测量和控制系统用远程输入输出设备的性能评定方法和检验规则，包括试验条件、试验的抽样、正常工作和功能型式试验、电磁兼容性（EMC）型式试验和验证、安全常规试验、检验规则和其他考虑事项本部分适用于不含传感器和执行部件的工业过程测量和控制系统用远程输入输出设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+
12h循环）
GB/T2423.5—1995
电工电子产品环境试验
第2部分：试验方法试验Ea和导则：冲击GB/T2423.7一1995电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型样品）
GB/T2423.8—1995
电工电子产品环境试验
第2部分：试验方法试验Ed：自由跌落GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB4208—2008
外壳防护等级（IP代码）
GB4793.1—2007
测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB4824一2004工业、科学和医疗（ISM)射频设备电磁骚扰特性限值和测量方法GB/T4857.5包装运输包装件跌落试验方法GB/T14048.10一2008低压开关设备和控制设备第5-2部分：控制电路电器和开关元件接近开关
GB/T16842—2008:
外壳对人和设备的防护检验用试具GB/T17626.2—2006
GB/T17626.3—2006
电磁兼容试验和测量技术静电放电抗扰度试验试验和测量技术射频电磁场辐射抗扰度试验电磁兼容
电磁兼容
GB/T17626.4—2008
GB/T17626.5—2008
GB/T17626.6—2008
GB/T17626.8—2006
试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容
试验和测量技术射频场感应的传导骚扰抗扰度试验和测量技术
电磁兼容
工频磁场抗扰度试验
GB/T17626.11—2008
电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
GB/T30245.2—2013
GB/T17626.29一2006电磁兼容试验和测量技术直流电源输人端口电压暂降、短时中断和电压变化的抗扰度试验
GB/T18271.4一2000过程测量和控制装置通用性能评定方法和程序第4部分：评定报告的内容
GB/T30245.1一2013工业过程测量和控制系统用远程输人输出设备第1部分：通用技术条件CISPR16-1-2:2003无线电干扰和抗干扰测量仪器和方法的规范第1-2部分：无线电干扰和抗千扰测量仪器辅助装置传导干扰（Specificationforradiodisturbanceandimmunitymeasuringapparatus and methods—Part 1-2: Radio disturbance and immunity measuring apparatusAncillaryequipmentConducted disturbances)CISPR16-2-1:2005无线电干扰和抗干扰测量仪器和方法的规范第2-1部分：干扰和抗干扰的测量方法传导千扰测量（Specificationforradiodisturbanceand immunitymeasuringapparatusandmethods-Part 2-l: Methods of measurement of disturbances and immunity-Conducted disturbancemeasurements)
CISPR16-2-3：2006无线电干扰和抗干扰测量仪器和方法的规范第2-1部分：干扰和抗干扰的测量方法辐射干扰测量（Specification forradio disturbance and immunitymeasuring apparatus andmethods-Part 2-3:Methods of measurement of disturbances and immunity-Radiated disturbancemeasurements)
IEC61000-4-18：2011电磁兼容性（EMC）第4-18部分：试验和测量技术阻尼振荡波免疫测试[Electromagnetic compatibility (EMC)—Part 4-18:Testing and measurement techniques-Dampedoscillatorywaveimmunitytest]3缩略语
下列缩略语适用于本文件。
EUT被测设备(Equipment Under Test)PADT编程和调试工具(Program and DebugTool)PFVP功能验证规程（ProperFunctionalVerificationProcedures）RIOS远程输人/输出站（RemoteInput-OutputStation）4试验条件
制造厂提供条件
对于每种试验，制造厂应提供如下条件：规定必须如何安装和外部接线；提供在试验期间必须运行的合适测试程序；提供正确的运行验证程序，包括测量模拟输入/输出的精度和瞬态偏差的方法由制造厂提供的合适测试程序和正确的功能验证规程（PFVP)应符合4.2中给出的要求。4.2对制造厂提供的试验程序和正确的功能验证规程（PFVP)的要求在型式试验期间不应发生：
硬件损坏，除非是试验所要求的：操作系统和测试程序执行交替的修改：一系统和被存储或交换的应用数据的非期望的修改：2
EUT的无规律或非期望的行为；
GB/T 30245.2—2013
模拟输人/输出的偏差超出GB/T30245.1一2013表22的第4)项和表26的第3)项中所规定的限值。
EUT的所有相关功能和部件（即单元和模块）的工作方式，应能演示与这些功能和部件的信息路径。
应演示EUT的所有输人/输出和通信信道。注：对于数量大的输入/输出而言（例如大于100个），允许采用基于样品的统计准则。应演示所有外部和内部产品状况信息的报告方式，例如显示、指示灯、报警信号、自检结果寄存器。测试程序应包括验证有关动作的条件。对于所有对用户实现重要的各种远程I/O操作方式，例如启动和停机、冷重启/暖重启/热重启、“正常运行”“正常停机”“用PADT编程/监视”等，应验证其性能和行为。对于受控的启动和停止，应检验远程I/O的初始化和复位条件。对于“运行”“编程”“监视”等各种方式，应验证其性能和行为。对于在本部分中虽然没有包括但是它们对远程I/O的正常工作又是必不可少的任何特性/性能，也应进行演示和测试。
3通用试验条件
按照指定的试验程序进行。
除非另有规定，试验应在表1给出的通用试验条件下进行。除非另有规定，对于型式试验没有顺序要求。表1通用试验条件
测试条件
设备电源
相对湿度
输出负载
5试验的抽样
额定电压和频率
15C～35C
≤75%
86 kPa ～ 106 kPa
输出加载到额定负载
污染等级≤2
如果用户和生产厂商达成了协议，只进行抽样试验，推荐选择GB/T2828.1一2012提出的抽样方法。抽样时，可由用户选定被测试的远程I/O。6正常工作和功能型式试验
6.1气候环境试验
6.1.1总则
远程I/O气候环境试验在无包装的状态下进行。通常使用的易拆卸的温度传感器，在制造厂允许的条件下，可由用户自行拆除。3
GB/T30245.2—2013
耐高温和低温试验
远程I/O耐高温和低温试验条件和方法见表2。表2
参考试验
预处理
初始测量
温度?
试验持续时间
检验时的测量和/或加载
恢复步骤
气候条件
特别注意
最终测量
耐高温和低温试验
GB/T 2423.2—2008
按制造厂的规范
按PFVP，见4.2
不连接电源
+70℃±2℃
16h±1h
最少1h
见6.1.1和4.3%
不连接电源
按PFVP，见4.2
在EUT再次与电源连接之前，应通风除去内外部的所有凝露一25℃士3°℃是可接受的，但不推荐在将来的设计中使用。低
GB/T2423.1—2008
40℃±3°b
16h±1h
无凝露”
对于有通风的装置，其环境温度是距离该装置的气流进入点的平面不超过50mm处测得的温度；对于无通风的装置，其环境气温是在机壳中垂线上方距离该装置不超过50mm处测得的室温。6.1.3
温度变化试验
远程I/O温度变化试验条件和方法见表3。表3
参考试验
预处理
初始测量
工作状态
检测时测量和/或加载
开放式装置
封闭式装置
每一温度的试验时间
耐/抗温度变化试验
耐温度变化试验
不连接电源
40℃±3℃s
+70℃±2℃
+70℃±2℃
GB/T 2423.2—2008
按制造厂的规范
按PFVP，见4.2
3h±30min
抗温度变化试验
连接电源
+5℃±2℃
+55℃±2℃
+40℃±2°℃
转换时间
温度变化率
循环次数
恢复步骤
气候条件
最终测量
恢复后按照PFVP（4.2)进行验证。试验期间按照PFVP(4.2)进行验证。表3（续）
耐温度变化试验
小于3min
不规定
小于2h
见6.1.1和4.3d
多信道输出模块的额定值应按制造厂的规定降低。在基本远程I/O再次与电源连接之前，应通风除去内外部的所有凝露。一25℃土3℃是可接受的，但不推荐在将来的设计中使用。GB/T30245.2—2013
抗温度变化试验
不规定
3°C/min±0.6℃/min
不规定
不规定
不规定
对于有通风的装置，其环境温度是距离该装置的气流进人点的平面不超过50mm处测得的温度；对于无通风的装置，其环境气温是在机壳中垂线上方距离该装置不超过50mm处测得的室温。耐交变湿热试验
远程I/O交变湿热试验条件和方法见表4。表4面
耐交变（12h+12h）湿热试验
参考试验
预处理
初始测量
检验时测量和/或加载
安装/支撑的细则
变化形式
特别注意
循环次数
气候条件
最终测量
恢复步骤时间
GB/T2423.4—2008
按制造厂的规范
按PFVP，见4.2
不连接电源
+55℃
在GB/T2423.4—2008所述的受控条件下：不连接电源
恢复后按PFVP(4.2)进行试验
在EUT再次与电源连接之前，应通风除去内外部的所有凝露对于有通风的装置，其环境温度是距离该装置的气流进入点的平面不超过50mm处测得的温度；对于无通风的装置，其环境气温是在机壳中垂线上方距离该装置不超过50mm处测得的室温，5
