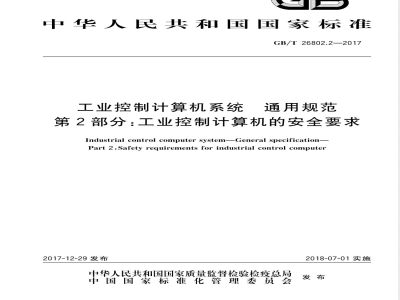

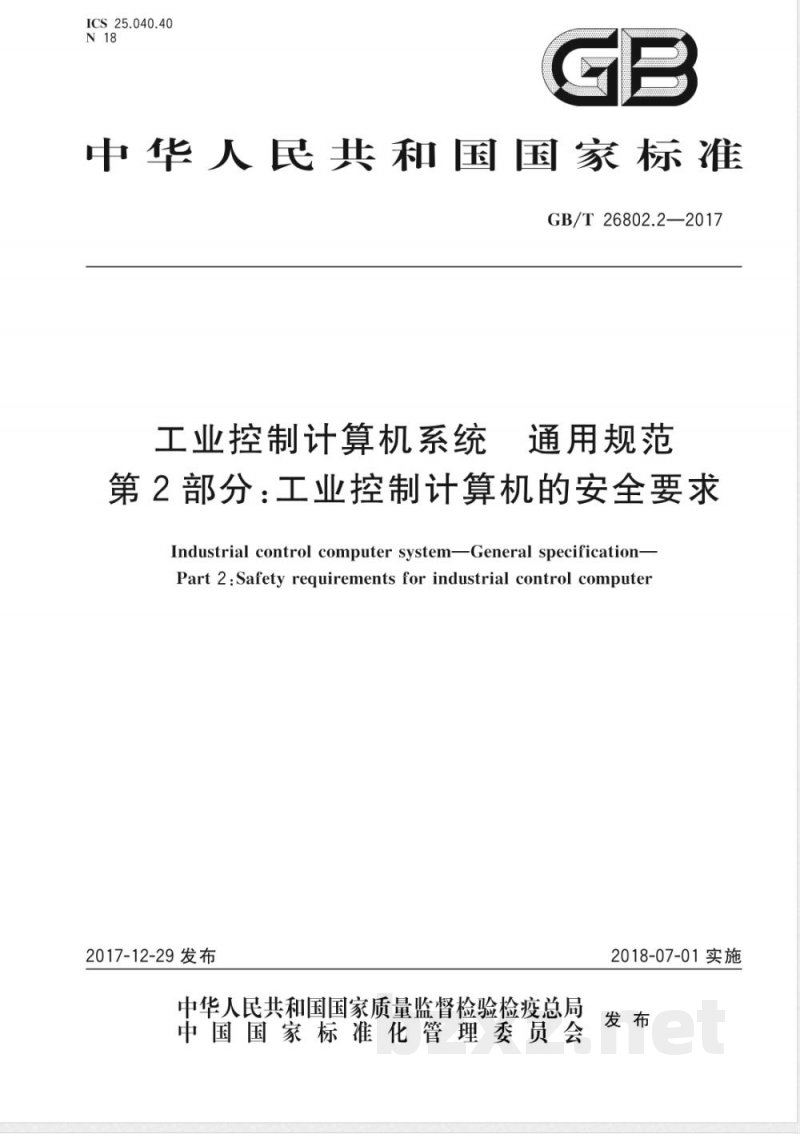

ICS25.040.40
中华人民共和国国家标准
GB/T26802.2—2017
工业控制计算机系统
通用规范
第2部分：工业控制计算机的安全要求Industrial control computer system-General specification-Part 2 :Safety requirements for industrial control computer2017-12-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2018-07-01实施

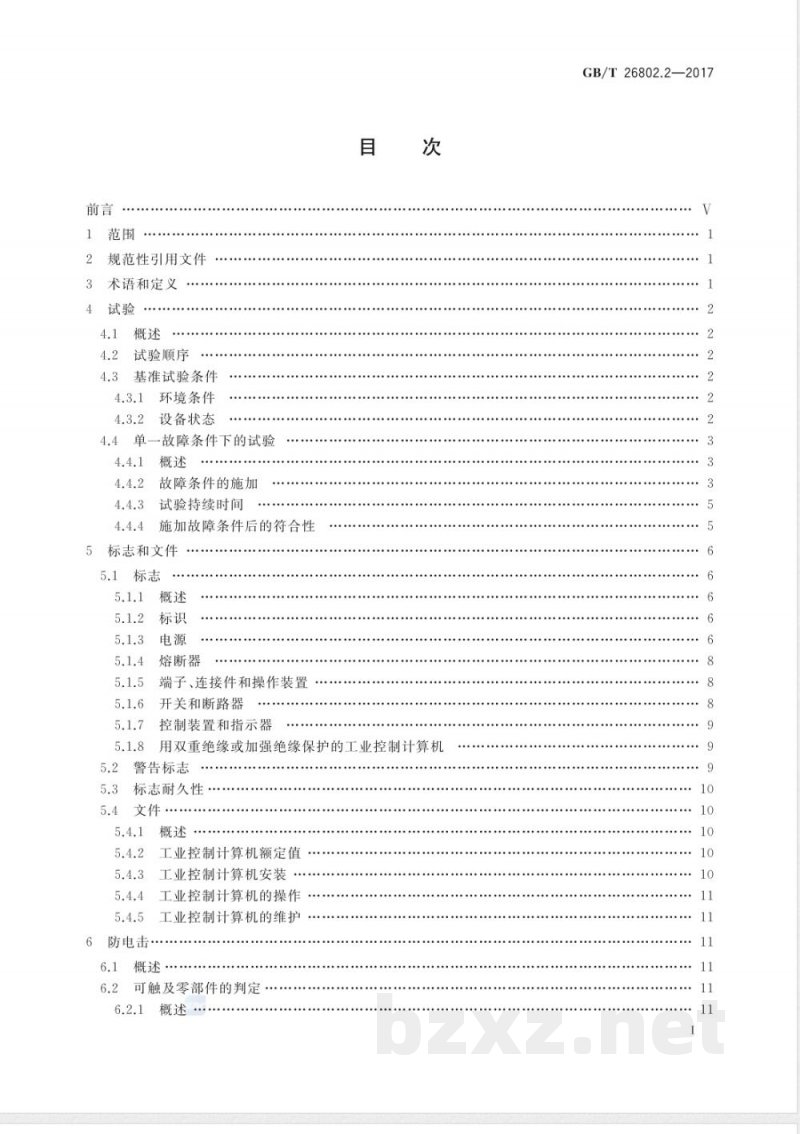

规范性引用文件
术语和定义
试验顺序
基准试验条件
环境条件
设备状态
4.4单一故障条件下的试验
故障条件的施加
试验持续时间下载标准就来标准下载网
施加故障条件后的符合性
标志和文件
熔断器
端子、连接件和操作装置
开关和断路器
控制装置和指示器
用双重绝缘或加强绝缘保护的工业控制计算机警告标志
标志耐久性
6防电击
工业控制计算机额定值
工业控制计算机安装
工业控制计算机的操作
工业控制计算机的维护
可触及零部件的判定
GB/T26802.2—2017
GB/T 26802.2—2017
危险带电零部件上方的开孔
预调控制件的开孔
6.3可触及零部件的允许限值
正常条件下的限值
单一故障条件下的限值
正常条件下的防护
一故障条件下的防护
保护连接
双重绝缘和加强绝缘
保护阻抗
工业控制计算机的自动断开
与外部电路的连接
电气间隙和爬电距离
般要求
电网电源电路
除电网电源电路以外的电路
6.8介电强度试验程序
参考试验地
潮湿预处理
试验的实施
电压试验
防电击保护的结构要求·
双重绝缘或加强绝缘设备的外壳与供电电源的连接
电源线
不可拆卸的电源线的安装
插头和连接器
输入电源的断开
按电源的类型规定的要求
断开装置

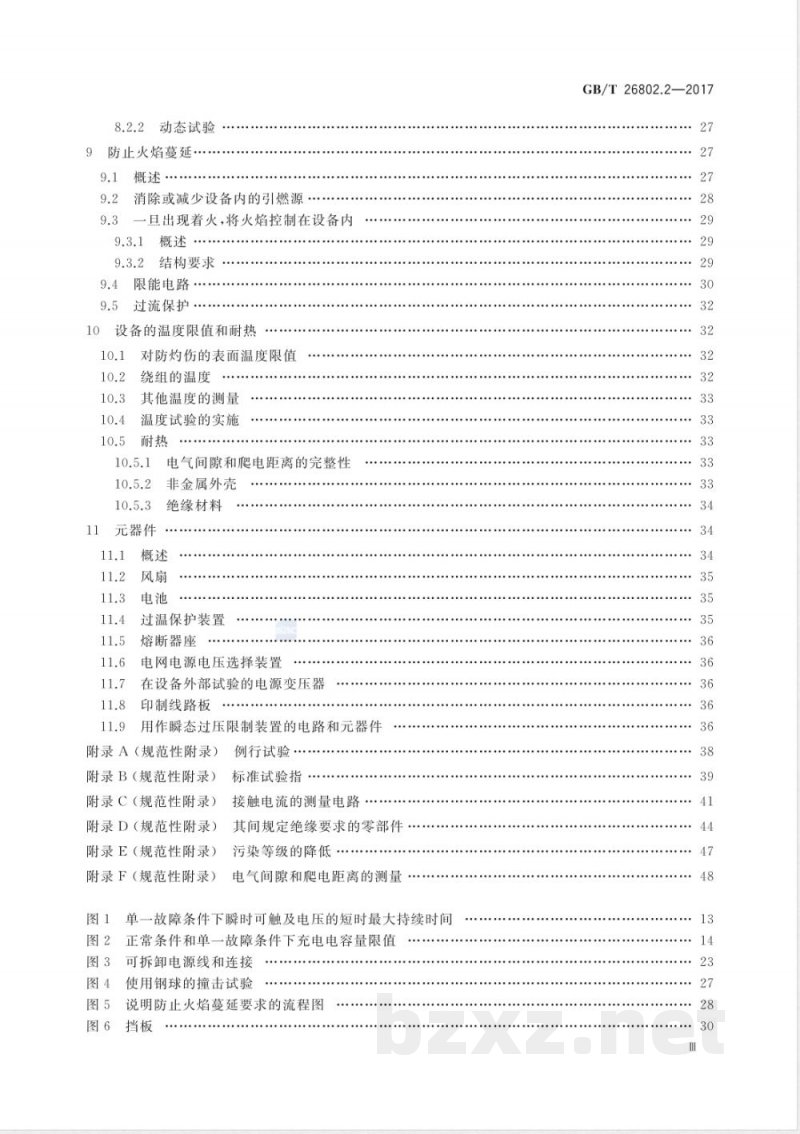

防机械危险
耐机械冲击和撞击
8.2外壳的刚性试验
8.2.1静态试验
8.2.2动态试验
9防止火焰蔓延
消除或减少设备内的引燃源
一旦出现着火，将火焰控制在设备内9.3.1
结构要求
限能电路
过流保护
设备的温度限值和耐热
对防灼伤的表面温度限值
绕组的温度
其他温度的测量
温度试验的实施
元器件
电气间隙和爬电距离的完整性
非金属外壳
绝缘材料
过温保护装置
熔断器座
电网电源电压选择装置
在设备外部试验的电源变压器
印制线路板
用作瞬态过压限制装置的电路和元器件附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
例行试验
标准试验指
接触电流的测量电路
其间规定绝缘要求的零部件
污染等级的降低
附录F（规范性附录）电气间隙和爬电距离的测量图1
单一故障条件下瞬时可触及电压的短时最大持续时间正常条件和单一故障条件下充电电容量限值可拆卸电源线和连接
使用钢球的撞击试验
说明防止火焰蔓延要求的流程图挡板
GB/T26802.2—2017
GB/T 26802.2—2017

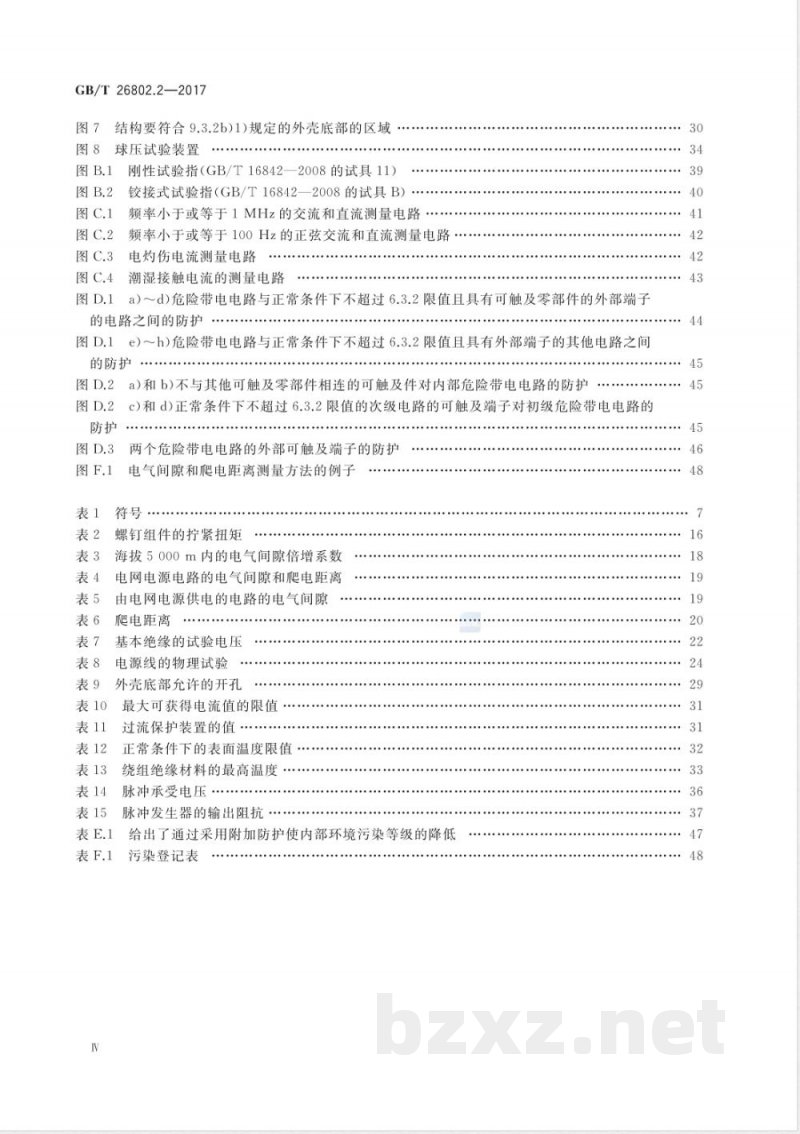

结构要符合9.3.2b)1)规定的外壳底部的区域图7
球压试验装置
刚性试验指（GB/T16842—2008的试具11）铰接式试验指（GB/T16842—2008的试具B）频率小于或等于1MHz的交流和直流测量电路频率小于或等于100Hz的正弦交流和直流测量电路图C.3
电灼伤电流测量电路
潮湿接触电流的测量电路
a）～d)危险带电电路与正常条件下不超过6.3.2限值且具有可触及零部件的外部端子的电路之间的防护
图D.1e）～h)危险带电电路与正常条件下不超过6.3.2限值且具有外部端子的其他电路之间的防护
图D.2a)和b)不与其他可触及零部件相连的可触及件对内部危险带电电路的防护图D.2c)和d)正常条件下不超过6.3.2限值的次级电路的可触及端子对初级危险带电电路的防护
两个危险带电电路的外部可触及端子的防护图D.3
电气间隙和爬电距离测量方法的例子符号
螺钉组件的拧紧扭矩
海拔5000m内的电气间隙倍增系数电网电源电路的电气间隙和爬电距离由电网电源供电的电路的电气间隙爬电距离
基本绝缘的试验电压
电源线的物理试验
外壳底部允许的开孔
最大可获得电流值的限值
过流保护装置的值
正常条件下的表面温度限值
绕组绝缘材料的最高温度·
脉冲承受电压
脉冲发生器的输出阻抗·
给出了通过采用附加防护使内部环境污染等级的降低污染登记表
GB/T26802《工业控制计算机系统通用规范》分为以下几部分：
第1部分：通用要求；
第2部分：工业控制计算机的安全要求；第3部分：设备用图形符号；
一第4部分：文字符号；
一第5部分：场地安全要求；
第6部分：验收大纲。
本部分为GB/T26802的第2部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国机械工业联合会提出，GB/T26802.2—2017
本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。本部分起草单位：研祥智能科技股份有限公司、西南大学、厦门安东电子有限公司、北京金立石仪表科技有限公司、厦门宇电自动化科技有限公司、西安东风机电股份有限公司、西安优控科技发展有限责任公司、北京国电智深控制技术有限公司、北京瑞普三元仪表有限公司、济南市大秦机电设备有限公司、江苏杰克仪表有限公司、绵阳市维博电子有限责任公司、杭州盘古自动化系统有限公司、南京优倍电气有限公司、重庆市伟岸测器制造股份有限公司、济南市长清计算机应用公司、重庆宇通系统软件有限公司、罗克韦尔自动化（中国)有限公司。本部分主要起草人：庞观士、任军民、赵亦欣、张新国、肖国专、宫晓东、周宇、张鹏、张朝辉、胡明、田雨聪、李振中、岳宗龙、闵沛、阮赐元、郭豪杰、董健、唐田、欧文辉、张洪、岳周、华、吕春放、冯冬芹、牛小民、陈万林、邓爽、祁虔、钟秀蓉。1范围
工业控制计算机系统通用规范
第2部分：工业控制计算机的安全要求GB/T 26802.2—2017
GB/T26802的本部分规定了各种工业生产中设备、测量、监视和控制用计算机的防电击和电灼伤、防机械危险、防火焰从计算机内向外蔓延、防过高温影响的安全要求。本部分也规定了通过检查和型式试验来鉴定设备是否符合本部分要求的方法。本部分适用于各种工业生产中设备、测量、监视和控制用计算机产品。本部分不包括与安全无关的设备的功能、性能或其他特性、运输包装的有效性、电磁兼容（EMC)要求、功能安全、对爆炸环境的防护措施、维修（修理）、维修（修理）人员的防护。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T1633一2000热塑性塑料维卡软化温度（VST）的测定GB/T4208—2008外壳防护等级（IP代码）GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T5013（所有部分）额定电压450V/750V及以下橡皮绝缘电缆GB/T5023（所有部分）额定电压450V/750V及以下聚氯乙烯绝缘电缆GB/T11020一2005固体非金属材料暴露在火焰源时的燃烧性试验方法清单GB/T11021一2014电气绝缘耐热性和表示方法GB/T11918.1工业用插头插座和耦合器第1部分：通用要求GB/T11918.2
互换性要求
GB/T14048.1
工业用插头插座和耦合器
：第2部分：带插销和插套的电器附件的尺寸兼容性和低压开关设备和控制设备总则
GB/T14048.3
低压开关设备和控制设备第3部分：低压开关、隔离器、隔离开关及熔断器组合电器
GB/T15934电器附件电线组件和互连电线组件GB/T16927（所有部分）高电压试验技术IEC60027电工用文字符号（Letter symbols to beused in electrical technology）IEC60664-3：2010低压系统的绝缘配合第3部分：利用涂层以改善印制板系统的绝缘配合(Insulation coordination for equipment within low-voltage systems-Part 3: Use of coating, pottingor moulding for protection against pollution)3术语和定义
GB4793.1界定的术语和定义适用于本文件。GB/T26802.2—2017
4试验
4.1概述
本部分中的所有试验均是在工业控制计算机或零部件的样品上进行的型式试验。这些试验的唯一目的是要检验设计和结构是否能确保符合标准要求。此外，制造厂应对所生产的、同时具有危险带电零部件和可触及导电零部件的工业控制计算机100%的进行附录A的例行试验。对满足本部分规定的相关标准要求且按这些要求使用的工业控制计算机的分组件，在整个工业控制计算机的型式试验期间不必再重复进行试验应通过所有适用的试验来检验是否符合本部分要求，但如果对工业控制计算机的检查确能证明工业控制计算机肯定能通过某项试验，则该项试验可以省略。试验在下面条件下进行：基准试验条件（见4.3）；
故障条件（见4.4）。
注：如果在进行符合性试验时，某个所施加的或测得的量值（如电压）的实际值由于有误差而存在不确定性，则：制造厂要确保施加的值至少是规定的试验值；试验部门要确保施加的值不大于规定的试验值。4.2
试验顺序
除非本部分另有规定，试验顺序可以任选。在每项试验后应仔细检查受试工业控制计算机。如果对前面已通过的试验结果有怀疑，而试验顺序又被颠倒了，则应重复前面的试验。如果故障条件下的试验会损坏设备，则这些试验可放在基准试验条件下的试验之后。4.3基准试验条件
4.3.1环境条件
除本部分另有规定者外，试验场所应具有下述环境条件：温度：15℃～35℃；
相对湿度：不超过75%；
c）大气压力：86kPa～106kPa；d）无霜冻、凝露、渗水、淋雨和日照等4.3.2设备状态
4.3.2.1设备实验条件
每项试验应在组装好能正常使用的工业控制计算机上，且在4.3.2.2～4.3.2.10规定的最不利的组合条件下进行
工业控制计算机应按制造厂说明书的规定来进行安装4.3.2.2设备位置
工业控制计算机处于正常使用时的任一位置，且任何通风不受阻挡。4.3.2.3
由制造厂建议的或提供的、与工业控制计算机一起使用的附件和操作人员可更换的零部件应连接或不连接。
4.3.2.4盖子和可拆除的零部件
不用工具就能拆除的盖子或零部件应拆除或不拆除。4.3.2.5
5电网电源
电网电源应符合下面的要求：
GB/T26802.2—2017
供电电压应在工业控制计算机能设置的任何额定供电电压的90%～110%之间：频率应为任何额定频率，但不必考虑频率的波动范围；b）
使用直流电源或单相电源的工业控制计算机应分别按正常极性连接和相反极性连接，c）
输入和输出电压
输入和输出电压，包括浮地电压但不包括电网电源电压在内，应可以将其调节到额定电压范围内的任何电压上。
接地端子
对保护接地端子，如果有，应接到大地。功能接地端子应接地或不接地3控制件
操作人员能手动调节的控制件应设置在任何位置上，但下列情况除外：电网电源选择装置应设置在正确值的位置上；a）
如果标在工业控制计算机上的制造厂的标志禁止组合设置，则不能进行组合设置。9连接
工业控制计算机应按其预定用途进行连接或不连接。4.3.2.10输出
对于有电输出的工业控制计算机：a）工业控制计算机的工作状态应能对额定负载提供额定输出功率；b）对任何输出，额定负载阻抗应连接或不连接。4.4单一故障条件下的试验
4.4.1概述
应按下面要求：
检查工业控制计算机及其电路图通常就能判断是否有可能引起危险的和因此是否应施加的故障条件；
除了能证明某个特定的故障条件不可能引起危险外，各项故障试验均应进行，或者选择检验符合性的规定的替换方法来代替故障试验［见9.1b)和9.1c)]；c）工业控制计算机应在基准试验条件（见4.3)的最不利的组合条件下工作，对不同的故障，这些组合条件可以有所不同，在进行每一个试验时应记录这些组合条件。4.4.2故障条件的施加
故障条件
故障条件应包括4.4.2.2～4.4.2.8规定的故障条件。这些故障条件一次只能施加一个，并应按任何3
GB/T26802.2—2017
方便的顺序依次施加，不能同时施加多个故障，除非这些故障是施加某故障后引发的结果。在每一次施加故障条件后，工业控制计算机或零部件应能通过4.4.4的适用的试验。4.4.2.2保护阻抗
保护阻抗应按下面要求：
如果保护阻抗是由元器件的组合来组成的，则应将每个元器件短路或开路，选择其中较为不a）
利者。
如果保护阻抗是由基本绝缘和限流或限压装置组合来组成的，则基本绝缘和限流或限压装置这两者均应承受单一故障条件，一次施加一个故障条件。对基本绝缘应进行短路，而对限流或限压装置应进行短路或开路，选择其中较为不利者。4.4.2.3保护导体
保护导体应断开，但对永久性连接式设备或使用符合GB/T11918.1～GB/T11918.2的连接器的工业控制计算机除外。
电源变压器
4.4.2.4.1
电源变压器的次级绕组应按照4.4.2.4.2的规定将其短路，并按4.4.2.4.3的规定使其过载。在一个试验中损坏的变压器，允许修复或更换后再做下一个试验。4.4.2.4.2短路
在正常使用时接负载的每一个不带抽头的输出绕组和带抽头输出绕组的每一部分应依次进行试验，一次试验一个来模拟负载短路。试验中过流保护装置保持在位，所有其他绕组接负载或不接负载，选择正常使用的负载条件中较为不利者。4.4.2.4.3过载
每一个不带抽头的输出绕组和带抽头输出绕组的每一部分应依次进行过载试验，一次试验一个。其他绕组接负载或不接负载，选择正常使用的负载条件中较为不利者。如果在4.4的故障条件试验时出现任何过载，则次级绕组应承受那些过载。在绕组上跨接一个可变电阻器来进行过载试验。电阻器尽可能快地进行调节，如有必要，在1min后再次进行调节来保持该适用的过载。以后不允许再做进一步的调节。如果用电流断路装置来提供过流保护，则过载试验电流为过流保护装置刚好能导通1h的最大电流。试验前，保护装置用可以忽略阻抗的连接来代替。如果该试验电流值不能从保护装置的规范中获得，则要通过试验来确定。
对设计成当达到规定的过载时输出电压即消失的设备，过载要缓慢地增加，达到刚好在引起输出电压消失的该过载点靠前的一个过载点。在所有的其他情况下，该过载是从变压器能获得的最大输出功率。4.4.2.5输出
应将各个输出短路，一次短路一个。4.4.2.6电路和零部件之间的绝缘在电路和零部件之间，对低于针对基本绝缘规定的量值的绝缘应将其短路，以检验是否能防止火焰4
的蔓延。
注：检验防止火焰蔓延的替换方法见9.1a)和b)。4.4.2.7风扇
风扇应在完全被激励的情况下使其停转或堵转，选择其中较为不利者。4.4.2.8通风口
封闭工业控制计算机的通风孔。4.4.3试验持续时间
4.4.3.1概述
GB/T 26802.2—2017
应使工业控制计算机一直工作到由所施加的故障产生的结果不可能再有进一步的变化为止。每项试验一般限制在1h以内，因为单一故障条件引发的二次故障通常就在那段时间内显现出来。如果有迹象表明最终可能产生电击、火焰蔓延或人身伤害的危险，试验应一直继续到出现这些危险为止，或者最长时间为4h，除非在此之前出现危险。4.4.3.2限流装置
如果为限制能易于触及到的零部件的温度而装有在工作时能切断或限制电流的装置，则不论该装置是否动作，均应测量电源能达到的最高温度。4.4.3.3熔断器
如果因熔断器的断开而使某个故障中断，而且如果该熔断器不在药1S内动作，应测量在有关故障条件下流过熔断器的电流。为了确定电流是否达到或超过熔断器的最小动作电流以及更长时间熔断器才动作，应利用熔断器的预飞弧时间/电流特性来进行评定。通过熔断器的电流是会随时间而发生变化。
如果在试验中电流未达到熔断器的最小动作电流，应使电源工作一段对应于最长的熔断时间，或者应使电源连续工作4.4.3.1规定的时间。4.4.4施加故障条件后的符合性
4.4.4.1概述
在施加单一故障后，通过下面的测量来检验电击防护是否符合要求：通过进行6.3.3的测量来检验可触及导电零部件是否变成危险带电；a)
通过对双重绝缘或加强绝缘进行电压试验来检验绝缘是否还有一重保护，电压试验按6.8的规定（不进行潮湿预处理)用对应于基本绝缘的试验电压来进行：如果电气危险防护是通过变压器内的双重绝缘或加强绝缘来实现的，则测量变压器绕组的温c）
度。其温度不能超过表13规定的温度。4.4.4.2温度
通过测量外壳的外表面或能易于触及到的零部件外表面的温度来检验温度防护是否符合要求。零部件的温度在环境温度为40℃时，或者如果环境温度更高，则在最高额定环境温度时，不能超过105℃。
该温度是通过测量表面或零部件的温升加上40℃，或者如果高于40℃，则加上最高额定环境温度来确定。
