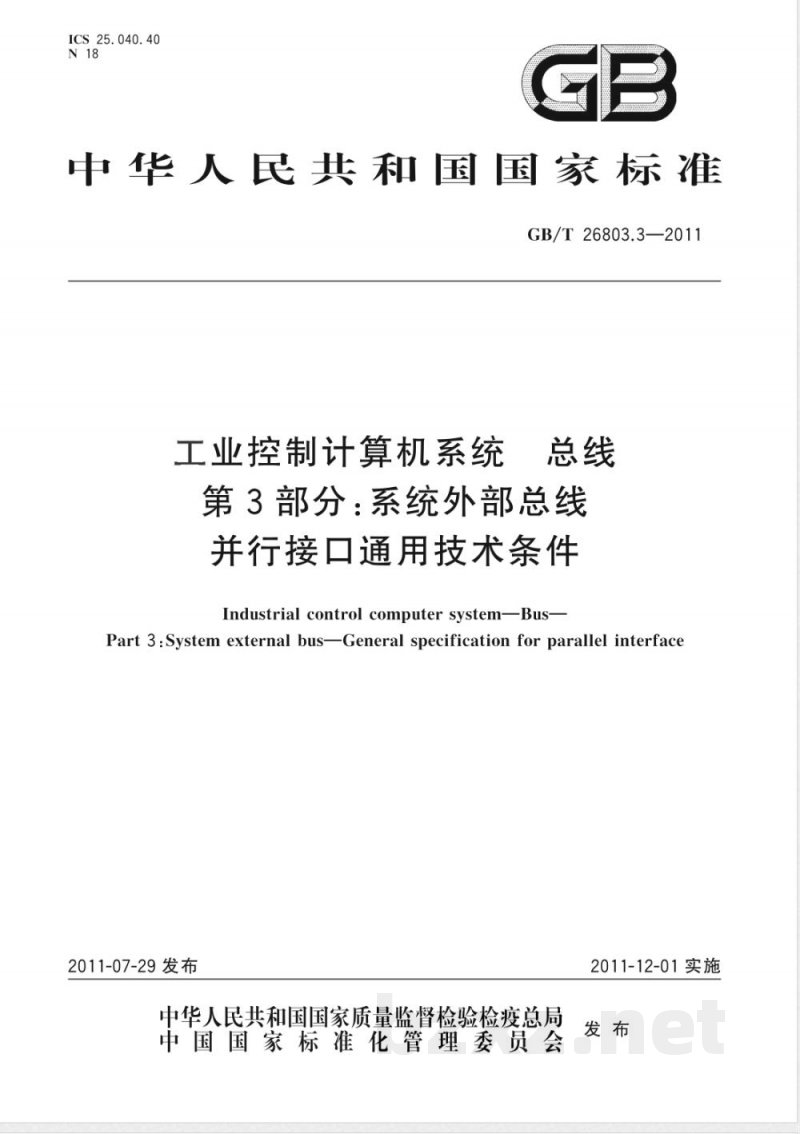

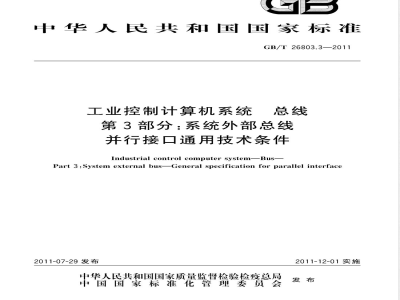

ICS 25.040.40
中华人民共和国国家标准
GB/T26803.3—2011
工业控制计算机系统
第3部分：系统外部总线
并行接口通用技术条件
Industrial control computer systemBus-Part 3 :System external busGeneral specification for parallel interface2011-07-29 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2011-12-01实施
规范性引用文件
术语和定义
并口工作模式
兼容模式
半字节模式
字节模式
EPP模式
ECP模式
IEEE-1284并口模式
设计要求
连接紧固性要求
防护要求
布局要求
互换性
性能要求
并行接口电气特性
连接器
信号分配
信号定义·
IEEE1284延伸性请求值-
电缆·
安全设计要求·
电磁兼容抗扰度·
环境影响…·
抗运输环境影响
抗腐蚀性气体性能
防爆要求
参考文献
IEEE1284-A连接器尺寸
IEEE1284-B连接器尺寸
IEEE1284-C连接器尺寸
电缆组成
GB/T26803.3—2011
GB/T26803.3—2011

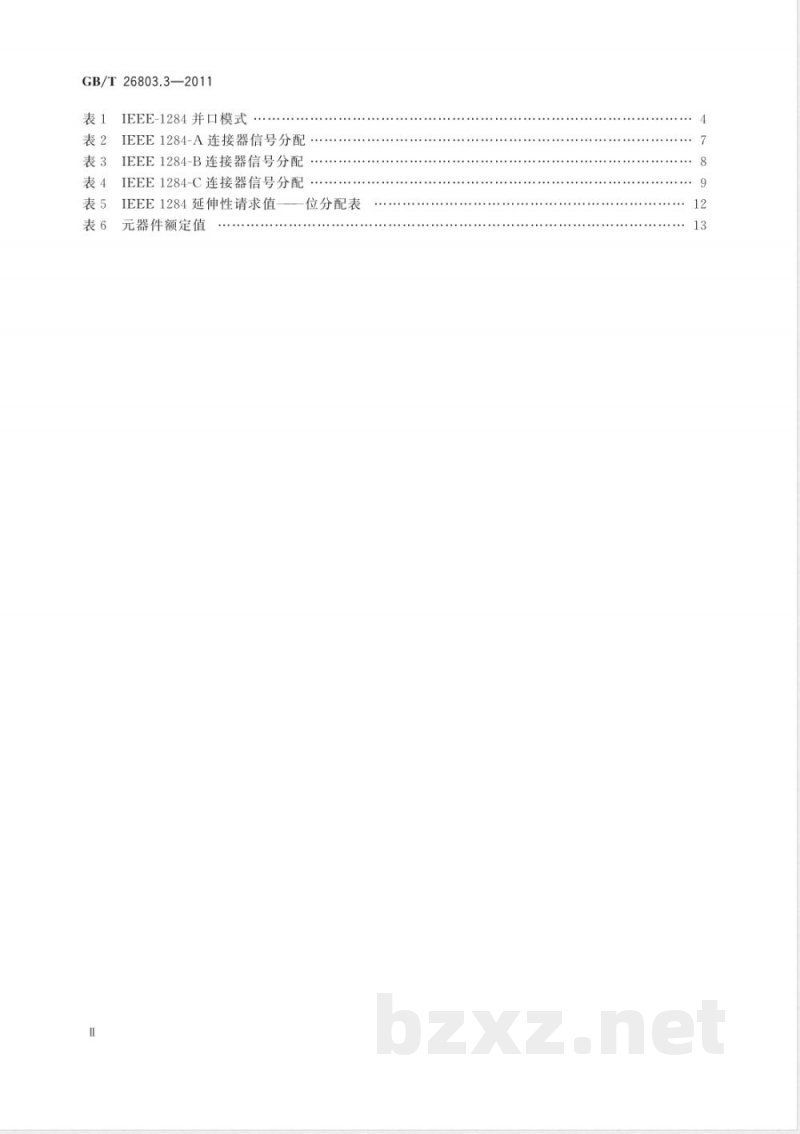

表1IEEE-1284并口模式
表2IEEE1284-A连接器信号分配
表3IEEE1284-B连接器信号分配
IEEE1284-C连接器信号分配
IEEE1284延伸性请求值
位分配表
：元器件额定值
........
......................+...+++...........+....+...8

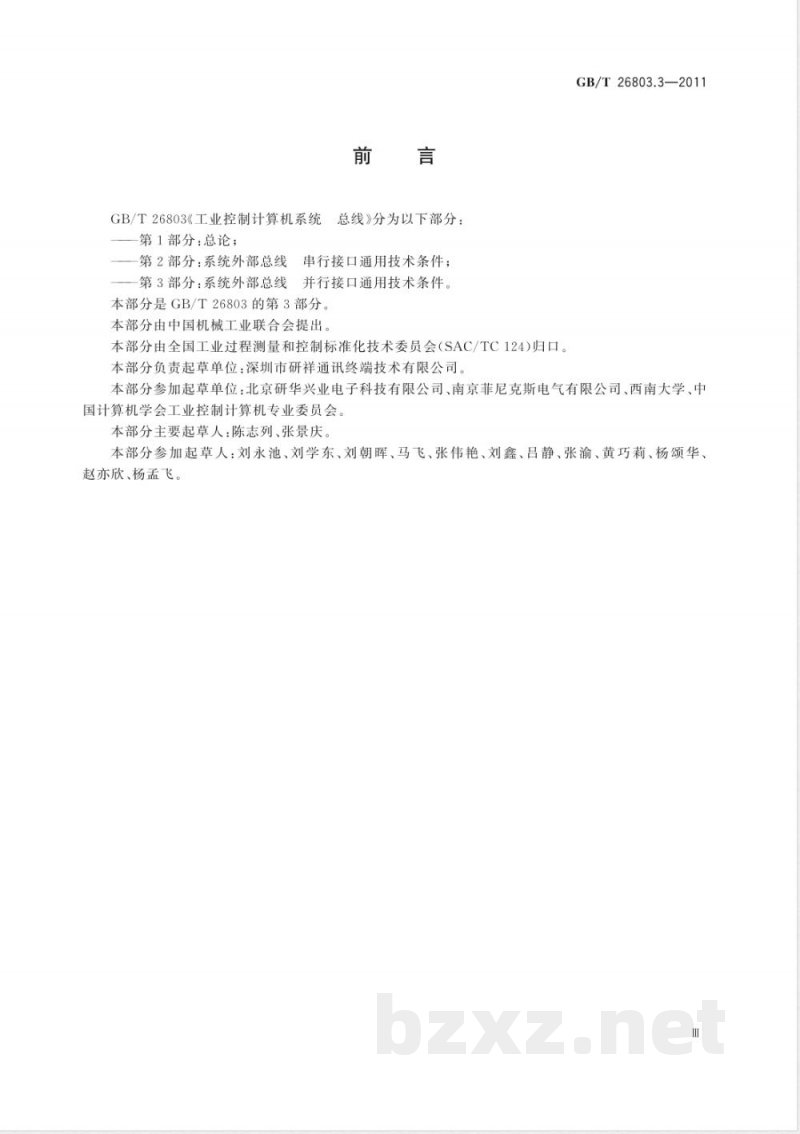

GB/T26803《工业控制计算机系统总线》分为以下部分：
第1部分：总论；
第2部分：系统外部总线
串行接口通用技术条件；
第3部分：系统外部总线
并行接口通用技术条件。
本部分是GB/T26803的第3部分。本部分由中国机械工业联合会提出本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。本部分负责起草单位：深圳市研祥通讯终端技术有限公司。GB/T 26803.3—2011
本部分参加起草单位：北京研华兴业电子科技有限公司、南京菲尼克斯电气有限公司、西南大学、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：陈志列、张景庆本部分参加起草人：刘永池、刘学东、刘朝晖、马飞、张伟艳、刘鑫、吕静、张渝、黄巧莉、杨颂华、赵亦欣、杨孟飞。
1范围
工业控制计算机系统总线
第3部分：系统外部总线
并行接口通用技术条件
GB/T26803.3—2011
GB/T26803的本部分规定了工业控制计算机系统的系统外部总线并行接口设计要求、性能要求等。
本部分适用于工业控制计算机系统使用并行接口和打印机或各种外部设备之间的互连。2规范性引用文件
下列文件中的条款通过GB/T26803的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB3836.1—2010爆炸性环境第1部分：设备通用要求（IEC60079-0：2007，MOD）GB4208—2008外壳防护等级（IP代码）（IEC60529:2001，IDT）GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010-1:2001,IDT)
GB/T15479一1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T17214.1一1998工业过程测量和控制装置工作条件第1部分：气候条件（idtIEC60654-1:1993)
GB/T17214.3—2000
60654-3:1983)
GB/T17626.2—2006
GB/T17626.3—2006
3:2002,IDT）
GB/T17626.4—2008
4-4:2004,IDT
GB/T17626.5—2008
GB/T17626.6—2008
4-6:2006,IDT)
GB/T17626.8—2006
工业过程测量和控制装置的工作条件第3部分：机械影响（idtIEC电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-电磁兼容
电磁兼容
试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000电磁兼容
电磁兼容试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001，GB/T17799.2—2003电磁兼容通用标准工业环境中的抗扰度试验（IEC61000-6-2：1999，IDT
GB/T26802.1工业控制计算机系统通用规范第1部分：通用要求1
GB/T26803.3—2011
3术语和定义
GB/T26803.1确立的以及下列术语和定义适用于本部分。3.1
双向操作bidirectionaloperation外设和主机都用正向和反向通道通信。半字节和字节模式与兼容模式联合提供双向操作，ECP和EPP支持双向通信。
Centronics接口
Centronicsinterface
并行接口的流行名称，被并行打印机用做并口接口并被大多数“MS-DOScompatible”个人电脑支持。该名称出自引人该接口的打印机制造商CentronicsDataComputerCorporation。3.3
Centronics连接器Centronicsconnecton36针带状接触型连接器，通常被打印机并行接口使用。该标准里参考IEEE1284-B连接器。3.4
命令集commandset
设备ID信息里的一个字段，定义了外设期望的数据类型。例如：打印机可以使用该字段报告它支持的页面描述语言。wwW.bzxz.Net
兼容设备compatibledevice
支持任何指定范围的流行各种Centronics接口的设备。兼容设备与使用设备仅在兼容模式下可以互操作。
适用设备compliantdevice
设备支持1类或2类电气接口加上兼容和半字节模式操作及这两种模式之间转变的协商阶段。3.7
设备驱动devicedriver
运行在主机里管理发送和从外设接受信息的程序。3.8
设备IDdeviceID
用于识别外设制造商，命令集和型号的结构化的，可变长度ASCⅡ码消息。也可包括附加的信息。3.9
forward channel
正向通道
从主机到外设的数据通路。
主机host
一个设备，典型如个人电脑，控制与其相连的外设的通讯。3.11
IEEE1284-A连接器IEEE1284-Aconnector25针D型连接器插头或插座。用于MS-DOScompatiblePC并行接口。3.12
IEEE1284-B连接器IEEE1284-Bconnector36针带状连接器A插头或插座。也称为Centronics连接器。2
IEEE1284-C连接器
IEEE1284-Cconnector
小型36针带状连接器A插头或插座。3.14
1类设备level1device
支持1类电气接口的设备。
2类设备level2device
支持2类电气接口的设备。
链接link
在主机和外设间传输数据的物理连接和电气硬件3.17
n十信号名称
n+signalname
在随后为大写信号名称时，指示该信号为负的真逻辑（如：nAck）3.18
PC 并 PC parallel port
GB/T26803.3—2011
大多数打印机用做并行接口，多数个人电脑支持的并行打印机口。该接口被不同的PC和外设制造商大量定义。
外设peripheral
通过通讯连接到主机的设备。
外设个性
peripheral personality
外设解释送给它的命令和数据的语言处理器或操作环境特性，3.21
反向通道
reverse channel
从外设到主机的数据通路。
solicited status
请求状态
外设发出的响应主机命令的信息。3.23
状态status
描述由外设发出的反映外设当前操作状态的数据。3.24
statuslines
状态线
从外设到主机的单向信号，在兼容模式里的定义是握手数据和报告错误状态。在其他模式里用作控制、数据或状态。
协商阶段
negotiationphase
信号握手以改变信号方式从兼容模式到半字节，字节，ECP,EPP模式。3
GB/T26803.3—2011
4并口工作模式
4.1兼容模式
数据和状态信号根据初始定义的同步字节宽度正向通迅，兼容模式作为所有兼容接口的通用基本模式向后兼容大多数存在的设备，包括PC并口。兼容模式的兼容性是最好的，但是速度也比较慢。4.2半字节模式
在主机控制下的同步，反向（外设到主机）通道，数据字节使用四个外设到主机的状态线分两个四位半字节传输，和兼容方式一起构成双向并口，且两个模式不能同时激活。4.3字节模式
字节方式的反向同步数据传输（外设到PC机），使用8个数据线传输数据，控制状态线作为握手信号，和兼容方式一起构成双向并口，当主机和外设同时支持使用数据线的双向传输时，传输方向由主机控制，两个模式不能同时激活。4.4EPP模式
增强并行口，由主机控制的同步字节双向通道，此模式通过8根数据线提供分离的地址和数据周期。
4.5ECP模式
扩展并行口，同步字节双向通道，互锁的握手取代兼容模式下的最小时序要求。提供一根控制线区分命令和数据传输。可选的命令指示单字节数据压缩或通道地址。ECP协议是由HewlettPackard、Microsoft公司提出，除了具有EPP相同特性外，ECP模式还支持DMA传输和数据压缩，并可实现双向高速通信，ECP采用双向全双工数据传输，传输速率高于EPP4.6IEEE-1284并口模式
IEEE-1284并口模式见表1。
表1IEEE-1284并口模式
并口模式
半字节（4位）
字节（8位）
EPP(增强型并口）
ECP（扩充能力端口）
5设计要求
5.1外观
只输人
只输人
只输出
输入/输出
输入/输出
传输率
50kB/s
150kB/s
150kB/s
500 kB/s~2 MB/s
500 kB/s~2 MB/s
并行接口表面应光洁、完好、无毛刺、无剥落、无划痕、无断裂、无锈蚀、无机械损伤；表面如有说明功能的文字、符号和标志，均应清晰、端正、牢固并与设计要求相符；连接器金属表面的镀层应光亮、无气泡。
5.2材料
选用的元器件、金属材料、塑料材料、电镀材料、印刷线路板等应符合国家有关标准。结构件应具有足够的机械强度，非金属材料应具有良好的耐油、耐老化要求。电触点表面镀金层厚度不小于0.2um，基层镀镍厚度不小于1.2um；绝缘基座材料应该至少选用UL94-V2级阻燃材料，并应满足电气特性及防霉菌要求；优先选择符合环保要求的材料，尽量考虑可回收利用等环境保护因素。5.3连接紧固性要求
为满足工业环境的应用，并行接口应采取必要的安装紧固件设计手段，防止接口连接的偶然脱落，4
GB/T26803.3—2011
如振动与冲击设计。紧固件安装固定后，不得有松动、脱落和损伤等现象：可动部件应可灵活安装和拆卸并连接可靠。
5.4防护要求
并行接口应该有一定的防护，避免裸露接口的氧化、腐蚀：应能防误插使用，确保接口实现电接触前得到准确的定位。尽量考虑快速连接卡口的接口形式，以方便维护与使用。5.5布局要求
并行接口组装后，应高低有序，纵横排列整齐；接口周围应有一定的自由空间，不应与其他接口、装置相干涉，并应符合人机工程学特点，每个端口应该都有标识。5.6互换性
电气特性相同的并行接口，使用相同连接器时应保证其外形、连接、装配上完全互换。6性能要求
并行接口电气特性
并行接口电平为5V,接口电压范围为0V～5V，正电压峰值不能超过5.5V负电压不能低于-0.5V。
具体要求参考IEEE1284的规定。6.2连接器
并行接口的连接器尺寸应符合相关标准的规定，连接器应能满足通用的串行总线设备互连要求。特殊结构、尺寸的连接器由厂商与用户协商确定，并在产品使用说明中明确连接器是并行总线设备间连接的媒介，在并行接口之间进行电气连接和信号传递，在电气方面要求其接触良好，工作可靠
连接器的尺寸见图1、图2和图3所示。单位为毫米
4-40螺柱
0000000000
PIN 13
0000000
a）插座
PIN 25
金属外壳
4-40螺钉
图1IEEE1284-A连接器尺寸
ooooooo
oooooooooo
b）插头
