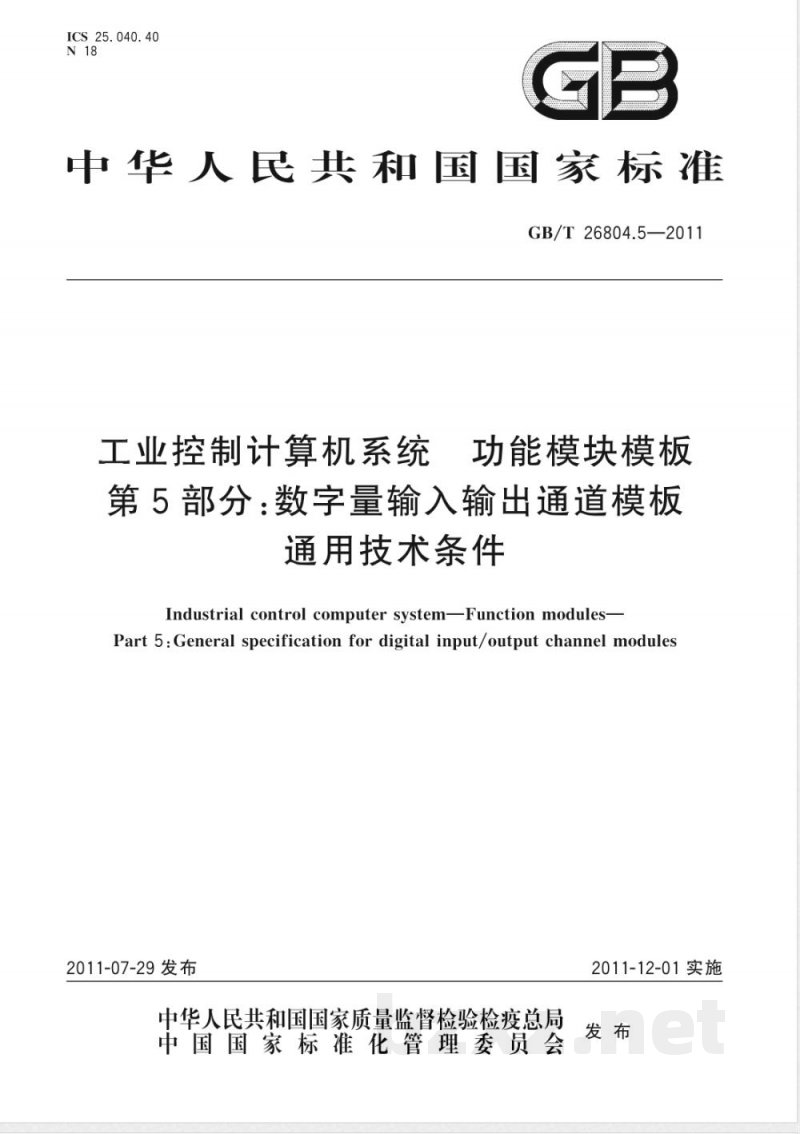

ICS 25.040.40
中华人民共和国国家标准
GB/T26804.5—2011
工业控制计算机系统
功能模块模板
第5部分：数字量输入输出通道模板通用技术条件
Industrial control computer system-Function modules-Part 5 :General specification for digital input/output channel modules2011-07-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-12-01实施
GB/T26804.5—2011
规范性引用文件
术语和定义
缩略语
设计要求
硬件设计要求
软件设计要求
结构设计要求
安全设计要求
4.5文档要求
5DI/DO通道模板分类
5.1按输人输出信号分类
按功能分类
按输人输出能力分类
6技术要求
DI/DO通道模板功能
DI通道模板基本性能：
DO通道模板基本性能
结构尺寸和外观
电源适应能力
共模抗扰度
环境影响
电磁兼容抗扰度
抗运输环境影响
特殊性能·
可靠性
长时间运行考核，
标志、包装、说明书和贮存
说明书
GB/T26804《工业控制计算机系统功能模块模板》分为以下几部分：第1部分：处理器模板通用技术条件；一第2部分：处理器模板性能评定方法；第3部分：模拟量输人输出通道模板通用技术条件；第4部分：模拟量输人输出通道模板性能评定方法；第5部分：数字量输人输出通道模板通用技术条件；一第6部分：数字量输人输出通道模板性能评定方法。本部分是GB/T26804的第5部分。本部分由中国机械工业联合会提出本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。本部分负责起草单位：重庆工业自动化仪表研究所。GB/T 26804.5—2011
本部分参加起草单位：北京研华科技股份有限公司、北京康拓科技开发总公司、研祥智能科技股份有限公司、西南大学、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：孙怀义、刘琴、余武。本部分参加起草人：刘永池、刘学东、张伟艳、刘鑫、陈志列、朱军、祁虔、黄仁杰、钟秀荣、张建成、杨孟飞。

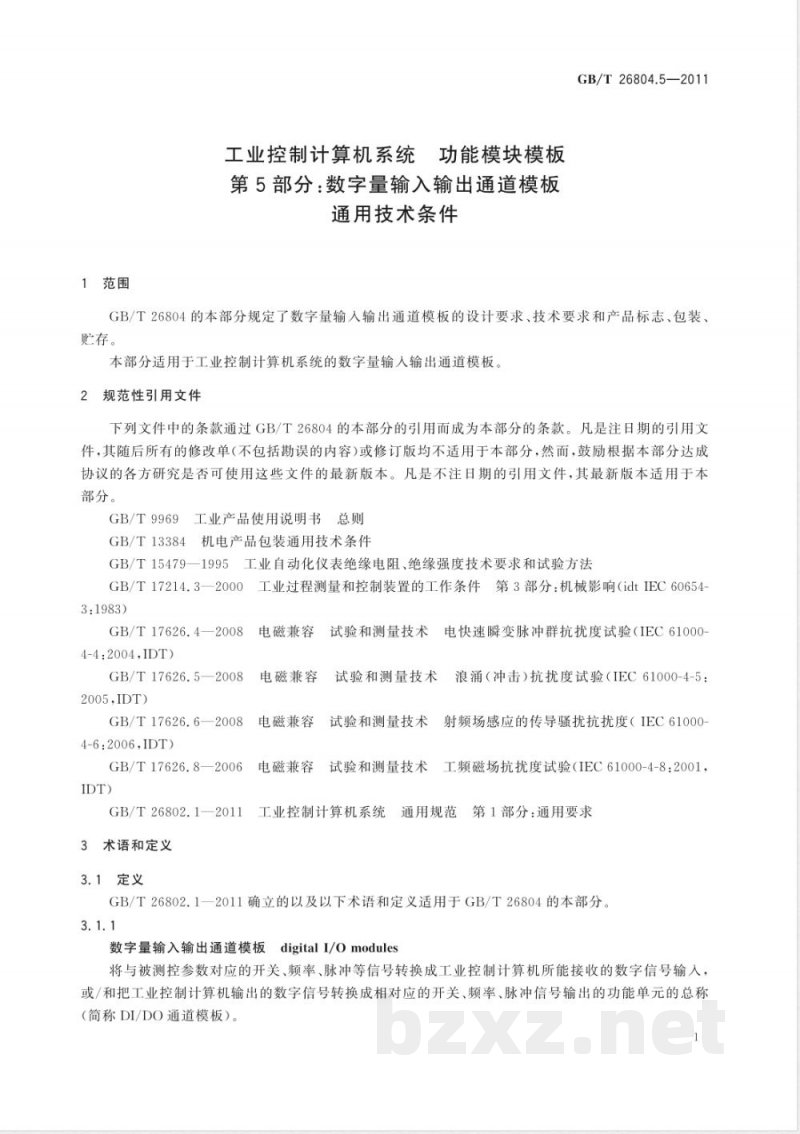

1范围
工业控制计算机系统功能模块模板第5部分：数字量输入输出通道模板通用技术条件
GB/T 26804.5—2011
GB/T26804的本部分规定了数字量输入输出通道模板的设计要求、技术要求和产品标志、包装、存。
本部分适用于工业控制计算机系统的数字量输入输出通道模板。2规范性引用文件
下列文件中的条款通过GB/T26804的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB/T15479—1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T17214.3一2000工业过程测量和控制装置的工作条件第3部分：机械影响（idtIEC606543:1983)
GB/T17626.4—2008
4-4:2004IDT)
GB/T17626.5—2008
2005,IDT)
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：GB/T17626.6一2008电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000-4-6:2006,IDT)
GB/T17626.8—2006
电磁兼容试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001，GB/T26802.1一2011工业控制计算机系统通用规范第1部分：通用要求3术语和定义
3.1定义
GB/T26802.1一2011确立的以及以下术语和定义适用于GB/T26804的本部分。3.1.1
数字量输入输出通道模板digitalI/Omodules将与被测控参数对应的开关、频率、脉冲等信号转换成工业控制计算机所能接收的数字信号输人，或/和把工业控制计算机输出的数字信号转换成相对应的开关、频率、脉冲信号输出的功能单元的总称（简称DI/DO通道模板）。
GB/T26804.5—2011
半隔离型通道模板half-isolatedchannelmodules指输入（或输出)路与路之间不隔离，仅对工业控制计算机系统地隔离的通道模板。3.1.3
全隔离型通道模板all-isolatedchannelmodules指输入（或输出)不仅与工业控制计算机系统地隔离，而且各路之间也隔离的通道模板。3.1.4
数字量digital
与数字对应的离散（多位状态)量。3.1.5
脉冲量impulse
用脉冲的宽度或脉冲的个数所表示的量。3.1.6
频率量
frequency
用等时间间隔的连续变化量的个数所表示的量。3.2缩略语
I/O(input/output)
DI(digital input)
DO(digital output)
4设计要求
4.1硬件设计要求
输人/输出
数字量输入
数字量输出
DI/DO通道模板的硬件设计应满足GB/T26802.1一2011中5.2的相关要求，4.2软件设计要求
DI/DO通道模板的软件设计应满足GB/T26802.1一2011中5.3的相关要求。4.3结构设计要求
DI/DO通道模板的结构设计应满足GB/T26802.1一2011中5.4的相关要求，4.4安全设计要求
DI/DO通道模板的安全设计应满足GB/T26802.1一2011中5.5的相关要求。4.5文档要求
DI/DO通道模板的文档应满足GB/T26802.1一2011中5.6的相关要求。5DI/DO通道模板分类
5.1按输入输出信号分类
DI：开关量输人（触点输入、电平输人）、脉冲量输入（脉冲累计、频率测量、脉冲宽度测量）；DO：开关量输出（触点输出、电平输出）、脉冲量输出。5.2按功能分类
非智能型：具有DI或/和DO通道模板基本功能的模板：智能型：采用微处理器，除具有DI或/和DO通道模板的基本功能外，同时还具有6.1所要求的其他部分或全部功能的模板。
5.3按输入输出能力分类
单一型：仅有单一种类输入或单一种类输出能力的模板；复合型：具有两种以上（含两种)种类输人或/和输出能力的模板。2
6技术要求
6.1DI/DO通道模板功能
6.1.1基本功能
6.1.1.1初始化功能
初始化是由制造商在出厂前已完成的参数设定，无需用户重复进行。6.1.1.2寻址功能
DI/DO通道模板的任何一个通道都应能正确接受处理器模板寻址。6.1.1.3输入输出功能
接受规定形式的数字量输人和/或实现规定形式的数字量输出的功能，6.1.2自诊断功能
自诊断功能主要包括：
a）故障报警；
b）产品标准规定的其他自诊断功能。6.1.3组态功能
组态功能主要包括：
输人、输出方式选择；
a）车
b）工程单位选择；
中断设置；
d）产品标准规定的其他组态功能6.1.4通信功能
当系统要求时，应能支持所要求的通信功能。6.2DI通道模板基本性能
6.2.1DI信号及输入动作
6.2.1.1DI信号
在TTL电平、直流电平、触点、脉冲中选择。6.2.1.2输入动作
输入动作主要包括：
GB/T26804.5—2011
触点输入信号的“开”、“关”状态应能明确区分，其“接通”状态的接点电阻应小于0.52，“断开”状态的接点电阻应大于10MQ；b）DI电平信号的“1”与“0”应与对应的电压范围相符；c）脉冲量输人的信号频率、脉冲宽度等由产品标准确定；d）其他输入信号由产品标准确定6.2.2绝缘电阻
在一般试验大气条件下，根据额定电压或标称电路电压，DI通道模板的绝缘电阻应达到GB/T15479—1995中4.1所要求的相应值。6.2.3绝缘强度
在一般试验大气条件下，根据额定电压或标称电路电压，DI通道模板的绝缘强度应达到GB/T15479一1995中4.2所要求的相应值。6.3DO通道模板基本性能
6.3.1DO信号及输出动作
6.3.1.1DO信号
在TTL电平、直流电平、触点、达林顿等信号中选择。3
GB/T26804.5—2011
6.3.1.2输出动作
主要包括：
触点输出信号的“开”、“关”状态应能明确区分，其“接通”状态的接点电阻应小于0.52，“断a）
开”状态的接点电阻应大于10MQ；b）DO电平信号的1”与“0”，应与对应的电压范围相符；c）脉冲量输出信号频率、脉冲宽度等由产品标准确定；d）其他输出信号由产品标准确定。6.3.2绝缘电阻
在一般试验大气条件下，根据额定电压或标称电路电压，DO通道模板的绝缘电阻应达到GB/T15479一1995中4.1所要求的相应值，6.3.3绝缘强度
在一般试验大气条件下，根据额定电压或标称电路电压，DO通道模板的绝缘强度应达到GB/T15479—1995中4.2所要求的相应值。6.4结构尺寸和外观
6.4.1结构尺寸
DI/DO通道模板的外形尺寸由产品标准确定。总线连接器的规格和引脚排列应符合所采用的总线规范的规定。
6.4.2外观
外观应符合下列基本要求：
a）DI/DO通道模板的外观应光洁、无划痕、无断裂、无机械损伤，元器件和固件不应松动和脱落，插件应可靠接触；
b）DI/DO通道模板表面的型号、文字、符号应字迹清晰，无损伤、无脱字。6.5电源适应能力
DI/DO通道模板应能适应外界电源变化的影响，包括：6.5.1电源电压暂降影响
电源电压降至额定工作电压的70%，连续进行三次低降试验，三次低降的持续时间可分别为5、25、50个周期，两次试验的间隔小于10s。电源恢复后，DI/DO通道模板应正常工作。6.5.2电源电压短时中断影响
电源电压降至额定工作电压的0%，连续进行三次中断试验，三次中断的持续时间可分别为1、10、40个周期，两次试验的间隔小于10s。电源恢复后，DI/DO通道模板应正常工作。6.5.3电源电压变化影响
电源电压短期变化（交流电压土10%，频率士1Hz；直流电压土5%），其变化的时间定为：电压降低需时间2s士0.4s，降低后电压维持时间1s士0.4s，电压增加所需时间2s士0.4s。连续以10s的间隔变化三次，DI/DO通道模板应正常工作。6.6共模抗扰度bzxZ.net
隔离型（包括半隔离型和全隔离型）电平输人/输出的DI/DO通道模板需作共模抗扰度试验，通道模板应正常工作。
a）直流共模抗扰度：共模电压为50V直流干扰电压，以正、反两个方向作用进行试验；b）交流共模抗扰度：共模电压为250V的正弦波交流干扰电压，频率为50Hz，相位为0～360°改变相位进行试验。
6.7环境影响
6.7.1环境温度影响
根据产品安装环境条件选择温度范围，当温度在试验范围内变化时，满足6.1、6.4的要求，DI/DO通道模板应正常工作。
6.7.2相对湿度影响
GB/T 26804.5—2011
在试验温度为40℃土2℃，相对湿度在93%土3%保持48h后进行测试，满足6.1、6.4的要求，DI/DO通道模板应正常工作。
6.7.3振动影响
当用户与制造商决定进行检验时，根据应用场所，按照GB/T17214.3一2000中的第4章选择振动频率、振动严酷度和振动时间等级，经过三个相互垂直的方向（其中一个为铅垂方向）进行振动试验，满足6.1、6.4的要求，DI/DO通道模板应正常工作。6.8电磁兼容抗扰度
6.8.1电磁兼容抗扰度项目选择
电磁兼容抗扰度包括下列条款所列项目，带外壳的功能模块应做全部项目试验，功能模板应做6.8.5、6.8.6、6.8.7三项试验。制造商还可以根据需要，选择其他电磁兼容抗扰度项目，并根据有关标准进行试验。
6.8.2射频电磁场辐射抗扰度
在80MHz1000MHz射频范围内，根据产品使用的电磁场环境，选用1V/m、3V/m或10V/m射频电磁场辐射强度进行试验，根据系统和应用要求，DI/DO通道模板应达到以下要求之一：a）正常工作；
b）功能或性能暂时降低或丧失，但能自行恢复。如选择其他射频范围，由制造商和用户共同确定。6.8.3工频磁场抗扰度
工频磁场是由导体中的工频电流产生的，或极少量的由附近的其他装置（如变压器的漏磁通）所产生。
根据应用场所，按照GB/T17626.8一2006中的第5章选择试验等级和确定磁场强度，进行工频磁场干扰试验，根据系统和应用要求，DI/DO通道模板应达到以下要求之一：a）正常工作；
b）功能或性能暂时降低或丧失，但能自行恢复。般工业环境试验等级选择4级（稳定持续磁场其磁场强度为30A/m；1s～3s的短时磁场，其磁场强度为300A/m）。严酷工业环境试验等级选择5级（稳定持续磁场其磁场强度为100A/m；1s～3s的短时磁场，其磁场强度为1000A/m）。6.8.4静电放电抗扰度
根据系统安装环境条件（如相对湿度等）和产品材料，在GB/T17626.2一2006的表1（并参照附录A中表A.1）中选择试验等级进行接触放电或空气放电（不能使用接触放电场合时选用空气放电试验方式)试验。根据系统和应用要求，DI/DO通道模板应达到以下要求之一：a）正常工作；
b）功能或性能暂时降低或丧失，但能自行恢复。6.8.5电快速瞬变脉冲群抗扰度
电快速瞬变脉冲群抗扰度是DI/DO通道模板对诸如来自切换瞬态过程（切换感性负载、继电器触点弹跳等）的各种类型瞬变骚扰的抗扰度。根据应用场所环境（见GB/T17626.4—2008附录B），在GB/T17626.4—2008的表1中选择所选等级的开路试验电压和脉冲重复频率，对DI/DO通道模板的对外端口进行试验，根据系统和应用要求，DI/DO通道模板应达到以下要求之一：a）正常工作；
b）功能或性能暂时降低或丧失，但能自行恢复。5
GB/T 26804.5—2011
6.8.6浪涌（冲击）抗扰度
浪涌（冲击）抗扰度是DI/DO通道模板对由开关和雷电瞬变过程电压引起的单极性浪涌（冲击）的抗扰度
根据安装类别（见GB/T17626.5一2008附录B中B.3），在GB/T17626.5一2008的表1（并参照附录A中的表A.1)中选择所选等级的开路试验电压，对DI/DO通道模板的对外端口进行试验。根据系统和应用要求，DI/DO通道模板应达到以下要求之一：a）正常工作；
b）功能或性能暂时降低或丧失，但能自行恢复。6.8.7射频感应的传导骚扰抗扰度射频感应的传导骚扰抗扰度是DI/DO通道模板对来自9kHz～80MHz频率范围内射频发射机电磁场骚扰的传导抗扰度。射频感应是通过电缆（如电源线、信号线、地连接线等）与射频场相耦合而引起的。
根据应用场所环境（见GB/T17626.6—2008附录C），在GB/T17626.6—2008的表1中选择试验等级，进行试验，根据系统和应用要求，DI/DO通道模板应达到以下要求之一：a）正常工作；
b）功能或性能暂时降低或丧失，但能自行恢复。6.9抗运输环境影响
6.9.1抗运输高温
产品进行运输包装后，在高温为55℃士3℃的运输环境下进行温度试验后，满足6.4的要求，DI/DO通道模板应正常工作。
6.9.2抗运输低温
产品进行运输包装后，在低温为一50℃士5℃的运输环境下进行温度试验后，满足6.4的要求：DI/DO通道模板应正常工作，
6.9.3抗运输环境湿热
产品进行运输包装后，在温度为一25℃～30℃和相对湿度为93%士3%的运输环境下进行交变湿热试验后，满足6.4的要求，DI/DO通道模板应正常工作。6.9.4抗运输自由跌落
产品进行运输包装，根据包装件质量选择跌落高度（包装件质量≤2kg，跌落高度≥500mm；包装件质量>2kg，跌落高度由制造商和用户共同确定），水平状态自由落体方式跌落4次后，满足6.4的要求，DI/DO通道模板应正常工作。6.10特殊性能
6.10.1抗腐蚀和侵蚀性能
应用于具有腐蚀和侵蚀环境的DI/DO通道模板，还应具有防腐蚀和侵蚀性能，应根据环境条件和严酷度采取预防措施。
6.10.2防爆性能
应用于爆炸性环境的DI/DO通道模板应满足国家或行业防爆标准规定。防爆DI/DO通道模板应由国家授权的防爆产品监督检验机构检验认证。6.10.3安全性能
应用于执行安全功能的DI/DO通道模板还应满足功能安全有关国家标准的规定。6.11可靠性
DI/DO通道模板的MTBF从GB/T26802.1一2011的表3中选择，不得低于A1级。6.12长时间运行考核
在参比试验大气条件或正常工作大气条件下，连续运行不少于72h，DI/DO通道模板应正常工作。6
标志、包装、说明书和贮存
7.1标志
必须标出产品型号和制造商标识，其他标识由产品标准确定。包装
GB/T26804.5—2011
DI/DO通道模板包装应符合GB/T13384的有关规定；对需要防静电的DI/DO通道模板，包装时应考虑防静电措施。
7.3说明书
产品说明书的编制应符合GB/T9969的要求购存
产品应贮存在环境温度5℃～40℃，相对湿度为30%～85%的通风室内。室内不允许有各种有害气体、易燃、易爆的产品及有腐蚀性的化学物品，并且应无强烈的机械振动、冲击和强磁场作用。若无其他规定时，贮存期一般应不超过六个月。若在生产厂存放超过六个月时，则应重新进行交收检验。
